IB RUBINETTI BOLD 306 Manual de usuario
ISTRUZIONI DI MONTAGGIO
FITTING INSTRUCTIONS
NOTICE DE MONTAGE
BOLD
306
B2306
B1306
IT
DATI TECNICI
Pressione dinamica min: 0.5 bar
Pressione MAX di esercizio: 5 bar
Pressione di esercizio raccomandata: 1-5 bar
Si raccomanda di utilizzare un riduttore di pressione,
se all’interno dell’impianto si hanno pressioni statiche superiori a 5 bar.
Temperatura MAX acqua calda: 80°C
NORME DI INSTALLAZIONE, MANUTENZIONE E VERIFICHE PRELIMINARI
Perchè il suo apparecchio funzioni nella maniera corretta e possa durare nel tempo, occorre che
vengano rispettate le modalità di installazione e manutenzione illustrate in questo opuscolo.
Adarsi ad un idraulico qualicato. Assicurarsi che l’impianto sia stato liberato da tutti i detriti
ed impurità esistenti.
INSTALLAZIONE

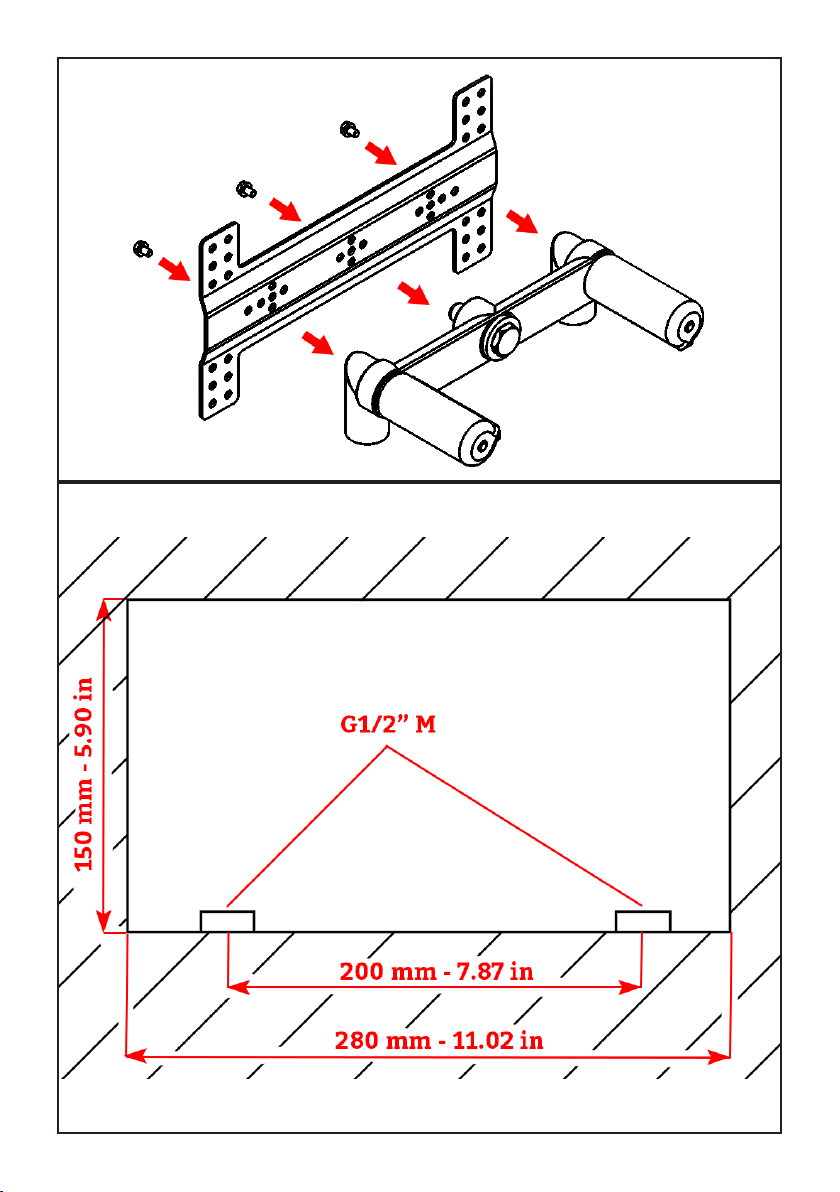

Fig. 1: Fissare il corpo alla piastra di ssaggio.
Fig. 2 - 3: Realizzare uno scasso nel muro con dimensioni minime 150 mm - 5.90 in, 280 mm -
11.02 in, con profondità MIN 80 mm - 3.14 in, MAX 90 mm – 3.54 in.
N.B.: i riferimenti MIN e MAX sono intesi a parete nita, compreso di rivestimento.
Fig. 4 - 5: Fissare la parte incasso tenendo conto della perpendicolarità sia verticale che
orizzontale, aiutandosi con una livella a bolla.
Fig. 6: Collegare il corpo alla rete idrica. E’ consigliabile utilizzare PTFE per garantire la tenuta.
Fig. 7: Completare il muro lasciando delle aperture intorno alla bocca e all’anello, in modo che
risultino coperte dai rosoni.
Fig. 8: Rimuovere il tappo lettato e i cappucci di protezione.
Dopo aver collegato il corpo all’impianto, aprire i rubinetti d’arresto e vericare il corretto
funzionamento del miscelatore. Lasciare il rubinetto in pressione per alcuni minuti controllando
la mancanza di perdite.
Fig. 9: Inserire il rosone di nitura sulla bocca.
Fig. 10: Avvitare la bocca sull’impianto idrico. È consigliabile utilizzare del PTFE per garantire
la corretta tenuta.
Fig. 11: Avvitare la campana sul vitone, inserire il rosone di nitura sulla campana. Innestare la
maniglia ssandola con la vite. Spostare il rosone di nitura della bocca no a contro il muro.
PULIZIA
Per una corretta pulizia, lavare esclusivamente con acqua e sapone, risciacquare ed asciugare
con una pelle di daino e panno morbido. Evitare assolutamente l’impiego di alcool, solventi,
detersivi solidi o liquidi contenenti sostanze corrosive o acide, stronacci con bre sintetiche,
spugne abrasive, tamponi con li metallici, poichè potrebbero alterare irreversibilmente le
superci trattate.
L’UTILIZZO DI QUESTO TIPO DI DETERGENTI PER LA PULIZIA DEL RUBINETTO FA DECADERE
QUALSIASI GARANZIA SULLA SUPERFICIE DELLO STESSO DA PARTE DI IB.
EN
TECHNICAL DATA
Minimum dynamic pressure: 0.5 bar
Maximum operational pressure: 5 bar
Recommended operational pressure: 1-5 bar
It’s recommended to use a pressure reducer in case of
static pressure superior than 5 bar inside the waterpipe.
Maximum hot water temperature: 80°C
INSTALLATION, MAINTENANCE AND PRELIMINARY CHECKING PROCEDURE
In order to get your device work correctly and ne in time, must ensure compliance with the
mode of installation and maintenance described in this booklet. Relying on a qualied plumber.
Make sure that the system is free from all debris and impurities existing.
INSTALLATION
Fig. 1: Fix the body to the xing plate.
Fig. 2-3: Make a hole into the wall with a minimum measure of 150 mm - 5.90 in, 280 mm –
11.02 in, and MIN 80 mm - 3.14 in, MAX 90 mm – 3.54 in depth.
N.B.: The minimum and maximum measure have to be considered in relation to the nished
wall, cladding included.
Fig. 4-5: Fix the recessed body taking in consideration the perpendicularity, both vertical and
horizontal, by using a spirit level.
Fig. 6: Connect the body to the hydric system. It’s recommended to use PTEF for granting the
endurance.
Fig. 7: Complete the wall leaving openings around the spout and the ring, so that they are
covered with rosettes.
Fig. 8: Remove the threaded plug and protective caps.
After connecting the body to the system, turn on the stopcocks and check that the mixer tap
unit operates correctly. Keep the tap pressurised for a few minutes checking eventual leaks.
Fig. 9: Insert the nishing rosette on the mouth.
Fig. 10: Crew the mouth onto the water system. It is advisable to use PTFE to ensure proper
sealing.
Fig. 11: Screw the bell on the headwork; insert the nishing rosette on the bell. Insert the
handle by xing it with the screw. Move the nishing rosette of the spout against the wall.
CLEANING
In order to obtain a correct cleanliness, exclusively wash them with soap and water, rewash and
dry them with a soft towel and deerskin. Avoid the usage of alcohol, solvents, solid or liquid
detergents which contain corrosive or acidic substances, abrasive sponges, swab with metallic
strings because they could irreversibly compromise the surfaces.
THE USAGE OF THIS KIND OF DETERGNETS DURING THE CLEANING OF THE MIXER EXCLUDE
IB RUBINETTERIE FROM ANY WARRANTY OBLIGATION.
FR
CARACTERISTIQUES TECHNIQUES
Pression dynamique minimale : 0.5 bar
Pression de service maximale : 5 bar
Pression de service recommandée : 1-5 bar
Il est recommandé d’utiliser un réducteur de pression en cas,
dans le système hydraulique, il y a des pressions statiques supérieures à 5 bar.
Température maximum d’eau chaude : 80°C
INSTALLATION, D’ENTRETIEN ET VÉRIFICATIONS PRÉLIMINAIRES
Pour assurer le bon fonctionnement du produit et il puisse durer dans le temps, il est nécessaire
qu’ils soient remplies les procédures de installation et l’entretien dénies dans la brochure.
S’appuyer sur un plombier qualié. S’assures que les tuyauteries soient nettoyées par toutes
saletés et résidus.n v
INSTALLATION
Fig. 1: Fixer le corps à la platine de xation.
Fig. 2 - 3: Percer une saignée dans le mur avec les dimensions minimum 150 mm - 5.90 in, 280
mm - 11.02 in avec une profondeur minimum 80 mm - 3.14 in et maximum 90 mm – 3.54 in.
ATTENTION: les mesures ci-dessus s’entendent avec le revêtement.
Fig. 4 - 5: Fixer le corps encastré en considérant l’emplacement vertical et aussi horizontal
avec l’aide d’une niveau.
Fig. 6: Raccorder le corps à l’alimentation en eau. C’est conseillable à utiliser PTFE an de
s’assurer une bonne étanchéité.
Fig. 7: Complétez la paroi en laissant les ouvertures autour du bec et de la bague, de sorte
qu’ils soient couverts par les rosettes.
Fig. 8: Retirer le bouchon leté et les capuchons de protection.
Après le raccordement du corps à l’alimentation en eau, ouvrir les robinets d’arrêts pour vérier
le bon fonctionnement.
Laisser le corps par un mise en pression quelques minutes à vérier l’absence de fuites.
Fig. 9: Insérer la rose de nition sur la bouche.
Fig. 10: Visser la bouche sur le système d’eau. Il est conseillé d’utiliser du PTFE pour assurer
une bonne étanchéité
Fig. 11: Vissez la cloche sur la vis, insérez la rosette de nition sur la cloche.
Fixez la poignée en la xant avec la vis. Déplacez la rosette contre le mur.
NETTOYAGE
An d’assurer un bon nettoyage, laver exclusivement avec eau et savon, rincer et essuyer
avec un chiffon doux. N’utiliser jamais alcool, solvants, de poudres à récurer ni de nettoyants
acides et éponges abrasives ou éponges métalliques car risquent de causer des dommages
irrémédiables.
L’UTILISE DES CES DETERGENTS POUR LE NETTOYAGE DU MITIGEUR REND CADUQUE LA
GARANTIE SUR LA SURFACE DE-CI PAR IB.
Fig. 1
Fig. 2
Fig. 3 Fig. 4
Fig. 5
Fig. 6
Fig. 7
Fig. 8
Fig. 9
Fig. 10
Fig. 11
SMONTAGGIO VITONE
Svitare la vite qutilizzando una chiave esagonale da 6 mm. Estrarre la maniglia we
il rosone di nitura e. Svitare la campana r, svitare il vitone tutilizzando una chiave
da 17 mm. Per il montaggio procedere in ordine inverso, assicurandosi che la base
d’appoggio del vitone sia accuratamente pulita.
HEADWORK DISASSEMBLY
Unscrew the screw qusing a 6 mm hexagonal wrench. Extract the handle wand the
nishing rosette e. Unscrew the bell r, unscrew the headwork tusing a 17 mm wrench.
For mounting, proceed in reverse order, making sure that the base of the headwork is
thoroughly cleaned.
DEMONTAGE DE LA TETE CERAMIQUE
Dévissez la vis qà l’aide d’une clé hexagonale de 6 mm. Extrayez la poignée wet la
rosette de nition e. Dévissez la cloche r, dévissez la tête céramique tà l’aide d’une clé
à 17 mm. Pour le montage, procédez dans l’ordre inverse, en vous assurant que la base
de la tête céramique soit bien nettoyée.
