900896-121 1

Memory Module Replacement

Instructions

Before you begin

Observe the following requirements before removing and

replacing memory.

WARNING: Never open the cover while the power cord

is attached. You might damage your computer or be

injured by the spinning fan blades.

WARNING: Avoid touching sharp edges inside the

computer.

CAUTION: Static electricity can damage the electronic

components inside the computer. Discharge static electricity

by touching the metal cage of the computer before touching

any internal parts or electronic components.

Tools needed

Phillips #2 screwdriver

Small screws are easily lost. Remove screws over a surface

that enables you to retrieve them if they fall.

Troubleshooting

If the computer displays a memory error after you have

turned it back on, turn the computer off and unplug the

power cord. Open up the memory compartment and make

sure the memory module is inserted all the way into the slot,

and then press down on it to be sure it is firmly seated.

Memory compatibility

The computer uses UDIMMs (unbuffered dual in-line

memory modules) that must meet the following

requirements:

●288-pin

●DDR4-2133

●Unbuffered, non-ECC (64-bit)

●1.2 V

●16 GB maximum installable memory

Because the memory uses dual channels, you must use the

same memory module type for both sockets.

NOTE: The actual memory transfer speed might vary,

based on the processor used in your computer.

NOTE: Memory performance might vary due to different

system configurations.

Removing the memory module

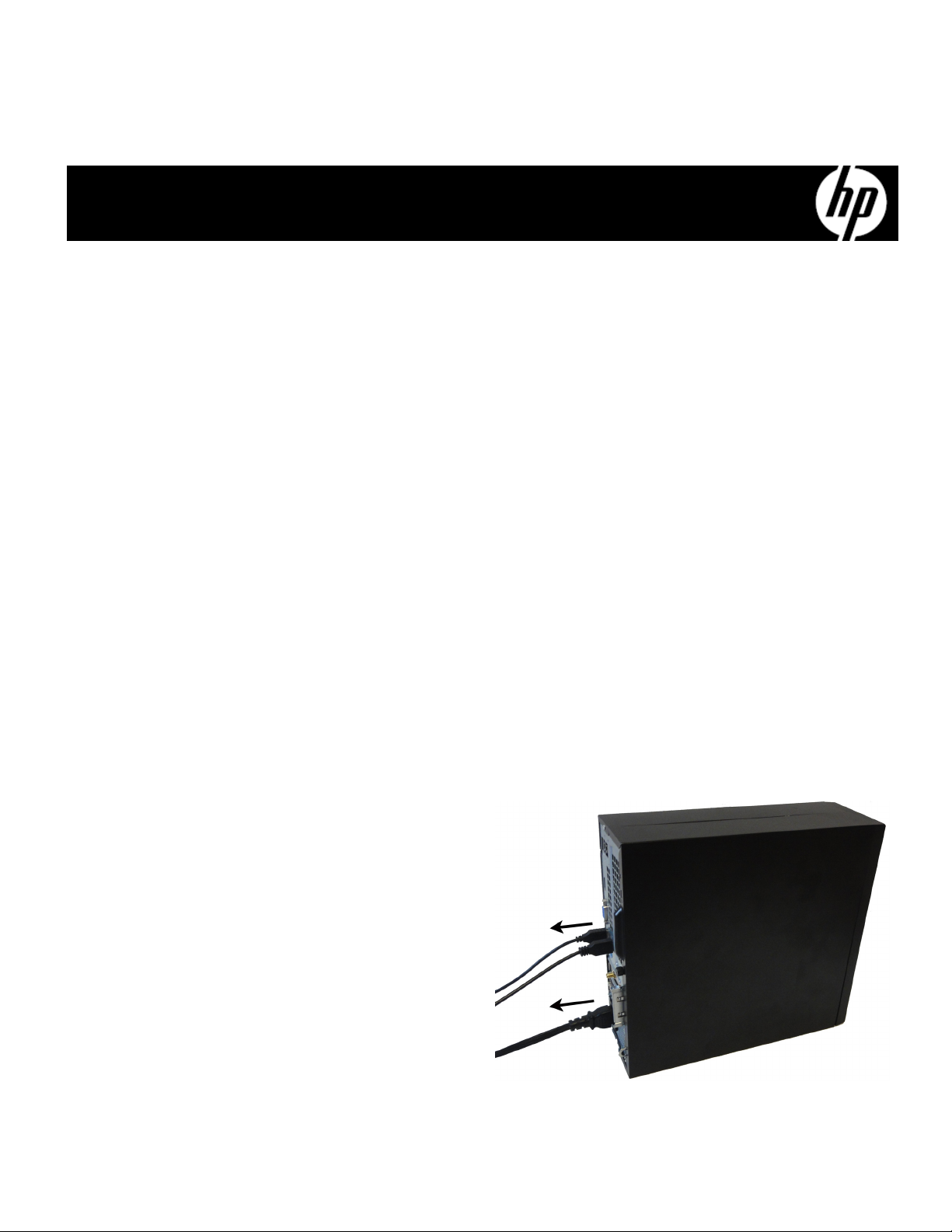

1. Disconnect the power cord and all attached cables

from the back of the computer.

*900896-121*

900896

900896-121 2

2. To remove the access panel, loosen the captive Phillips

screw (1), lift the rear of the access panel upward (2),

and then slide the access panel off the computer (3).

3. Locate the memory modules under the drive cage:

1. Hard drive

2. Optical drive

3. Memory modules

4. To remove the front bezel, pull the three tabs

upward (1), and then rotate the bezel off the

computer (2).

5. Remove the fan duct to access the cables connected to

the rear of the optical drive. Pull the tabs away from

each other (1), and then lift the duct off the fan sink (2).

900896-121 3

6. To remove the optical drive, disconnect the power and

data cables from the rear of the drive (1), and then

press the green lever to disengage the drive from the

drive bay (2).

7. Slide the optical drive out of the front of the computer.

8. To remove the hard drive cage, disconnect the power

and data cables from the rear of the hard drive.

9. Remove the screw that secures the hard drive cage to

the computer (1), remove the cable from the clip in the

cage (2), and then rotate the cage up and remove it

from the computer (3).

10. Open both latches of the memory module socket (1),

and then lift the module from the socket (2). Use the

same procedure to remove all memory modules.

11. Touch the replacement memory module bag to the

metal of the computer, and then remove replacement

memory module from the bag.

900896-121 4

Replacing the memory module

n the notched ed

e of the module with the tab in

the socket, and then press the module into the socket

until it is seated (1), and the side retention clips snap

into place (2). NOTE: Memory modules are notched

to prevent incorrect insertion.

2. To replace the hard drive ca

e, insert the tabs at the

top of the cage into the slots in the side of the

computer (1), and then rotate the drive cage

downward (2).

3. Insert the cable into the clip on the drive cage (1), and

then replace the screw (2).

4. Connect the data and power cables to the back

of the hard drive.

5. To replace the optical drive, insert the drive into drive

bay in the front of the computer until it locks into place.

6. Connect the data and power cables to the back

of the optical drive.

900896-121 5

7. To replace the fan duct, align the duct with the fan sink,

and then push the duct down onto the fan sink until it

locks into place.

CAUTION: Be careful not to damage the optical drive

connectors.

8. To replace the front bezel, insert the tabs at the

bottom of the bezel into the slots in the front of the

computer (1), and then rotate the bezel onto the

computer until it snaps into place (2).

9. To replace the access panel, position the access panel

on the computer and slide the panel downward onto the

computer (1). Slide the access panel toward the front of

the computer until seated (2),and then tighten the

captive screw (3).

10. Plug the power cord and any additional cables into

the back of the computer.

11. Press the power button to turn on the computer.

900896-121 6

Instructions pour le remplacement d'un

module mémoire

Avant de commencer

Respectez les exigences suivantes avant d'enlever et de

remplacer la mémoire.

AVERTISSEMENT : N'ouvrez jamais le capot lorsque le

cordon d'alimentation est branché. Vous pourriez

endommager votre ordinateur ou être blessé par les pales

du ventilateur en rotation.

AVERTISSEMENT : Évitez de toucher les bords tranchants

à l'intérieur du châssis.

ATTENTION : L'électricité statique peut endommager les

composants électroniques à l'intérieur de l'ordinateur.

Déchargez l'électricité statique en touchant la cage

métallique de l'ordinateur avant de toucher tout composant

interne ou tout composant électronique.

Outils nécessaires

Tournevis cruciforme nº 2

Les petites vis peuvent être facilement égarées. Retirez les

vis sur une surface qui vous permet de les récupérer en cas

de chute.

Dépannage

Si l'ordinateur affiche une erreur de mémoire après l'avoir

rallumé, éteignez l'ordinateur et débranchez le cordon

d'alimentation. Ouvrez le compartiment du module

mémoire et vérifiez que celui-ci est complètement dans le

compartiment, puis appuyez dessus pour vous assurer qu’il

est bien enclenché.

Compatibilité de la mémoire

L'ordinateur utilise des modules UDIMM (Unbuffered Dual

Inline Memory Modules) qui doivent répondre aux critères

suivants :

●288 broches

●DDR4-2133

●Sans mémoire tampon, sans code correcteur d'erreur

(64 bits)

●1,2 V

●Mémoire installée de 16 Go maximum

Étant donné que la mémoire utilise deux canaux, vous

devez utiliser le même type de module mémoire pour les

deux supports.

REMARQUE : La vitesse de transfert de mémoire réelle

peut varier en fonction du processeur utilisé sur votre

ordinateur.

REMARQUE : La vitesse de la mémoire peut varier en

raison des différentes configurations du système.

Retrait du module mémoire

1. Débranchez le cordon d'alimentation et tous les autres

câbles à l'arrière de l'ordinateur.

900896-121 7

2. Pour ôter le panneau d'accès, dévissez la vis

imperdable (1), puis soulevez l'arrière du panneau

d'accès vers le haut (2), et faites-le glisser vers l'arrière

pour le dégager de l'ordinateur (3).

3. Repérez les modules mémoire sous le bloc de disque :

1. Disque dur

2. Lecteur optique

3. Modules mémoire

4. Pour ôter la face avant, tirez sur les trois taquets

vers le haut (1), puis faites pivoter la face avant

pour la dégager de l'ordinateur (2).

5. Retirez le conduit du ventilateur afin d'accéder aux

câbles connectés à l'arrière de l'unité optique. Poussez

les taquets vers l'extérieur (1), puis extrayez le conduit

du système de refroidissement (2).

900896-121 8

6. Pour ôter l'unité optique, débranchez les câbles

d'alimentation et de données à l'arrière de l'unité (1),

puis appuyez sur le levier vert pour dégager l'unité du

compartiment d'unité (2).

7. Faites glisser le disque optique pour l'extraire par

l’avant de l’ordinateur.

8. Pour ôter le bloc de disque dur, débranchez les câbles

d’alimentation et de données à l’arrière du disque dur.

9. Retirez la vis qui maintient le bloc de disque dur à

l'ordinateur (1), retirez le câble maintenu par le clip

sur le bloc de disque (2), puis faites pivoter le bloc de

disque vers le haut et retirez-le de l'ordinateur (3).

10. Ouvrez les deux loquets du support de module

mémoire (1), et soulevez le module du support (2).

Utilisez la même procédure pour retirer tous les

modules mémoire.

11. Mettez en contact le paquet du module mémoire

de remplacement avec la partie métallique de

l'ordinateur, puis retirez-en le module mémoire

de remplacement.

900896-121 9

Réinstallation d’un module mémoire

nez les bords à encoche du module avec les taquets

sur le connecteur, puis enfoncez le module dans le

connecteur jusqu'à ce qu'il s'enclenche (1) et que les

loquets de retenue se mettent en place (2).

REMARQUE : Les modules mémoire sont équipés

d'encoches afin d'éviter toute insertion incorrecte.

2. Pour remettre le bloc de disque dur, insérez les taquets

en haut du bloc de disque dans les emplacements sur

le côté de l'ordinateur (1), puis poussez le bloc de

disque vers le bas (2).

3. Insérez le câble dans le clip sur le bloc de disque (1),

puis remettez la vis (2).

4. Connectez les câbles d'alimentation et de données

à l'arrière du disque dur.

5. Pour remettre l'unité optique, insérez cette dernière dans

le compartiment d'unité à l'avant de l'ordinateur jusqu'à

ce qu'elle s'enclenche.

6. Branchez les câbles d’alimentation et de données à

l’arrière de l'unité optique.

900896-121 10

PRINTER: Replace this box with Printed- In (PI)

Statement(s) as per spec.

NOTE: This box is simply a placeholder. PI

Statement(s) do not have to ﬁt inside the box

but should be placed in this area.

7. Pour remettre le conduit du ventilateur, alignez le

conduit avec le système de refroidissement, puis insérez

le conduit dans le système de refroidissement jusqu'à ce

qu'il s'enclenche.

ATTENTION : Veillez à ne pas endommager les

connecteurs de l'unité optique.

8. Pour remettre la face avant, insérez les taquets en bas

de la face avant dans les emplacements à l'avant de

l'ordinateur (1), puis faites avancer la face avant vers

l'ordinateur jusqu'à ce qu'elle s'enclenche (2).

9. Pour remettre le panneau d'accès, placez ce dernier sur

l'ordinateur et faites glisser le panneau vers le bas (1).

Faites glisser le panneau d'accès vers l'avant de

l'ordinateur jusqu'à ce qu'il se mette en place (2),

puis serrez la vis imperdable (3).

10. Branchez le cordon d'alimentation et tous les autres

câbles à l'arrière de l'ordinateur.

11.

ppuyez sur l'interrupteur d'alimentation pour

allumer l'ordinateur.

The information contained herein is subject to change without notice. The only warranties for

HP products and services are set forth in the express warranty statements accompanying such

products and services. Nothing herein should be construed as constituting an additional warranty.

HP shall not be liable for technical or editorial errors or omissions contained herein.

First Edition: August 2016

Tabla de contenidos

Idiomas:

Otros manuales de Unidad de control de HP

HP 3497A Manual de instalación

HP HPE FlexNetwork 7500 Manual de usuario

HP HP 81536A Manual de usuario

HP 81533B Manual de usuario

HP ProCurve Wireless 170wl Manual de usuario

HP A12500 Instrucciones de montaje

HP E1364A Manual de usuario

HP 83400 Series Manual de usuario

HP ProCurve PCM+ Agent on ONE zl Module Instrucciones de montaje

HP E1419A Manual de usuario

HP 13255 Manual de usuario

HP JC075A Instrucciones de montaje

HP E1361A 4X4 Manual de usuario

HP LC Series Instrucciones de funcionamiento y seguridad

HP HP 81552SM Manual de usuario

HP Synergy 480 Gen9 Manual de usuario

HP 75000 B Series Manual de usuario

HP 6600-A FIP-600 FlexIntfPltfrm Rtr Mod Instrucciones de montaje

HP E1328A Manual de usuario

HP 638526-B21 Manual de usuario

HP HP 81554SM Manual del propietario

HP 13255 Manual

HP 81541MM Manual del propietario

HP 70427A Manual de usuario

Manuales populares de Unidad de control de otras marcas

Festo

Festo Compact Performance CP-FB6-E Manual de lista de piezas

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manual de usuario

JS Automation

JS Automation MPC3034A Manual de usuario

JAUDT

JAUDT SW GII 6406 Series Guía rápida

Spektrum

Spektrum Air Module System Manual de usuario

BOC Edwards

BOC Edwards Q Series Manual de usuario

KHADAS

KHADAS BT Magic Manual de usuario

Etherma

Etherma eNEXHO-IL Manual de usuario

PMFoundations

PMFoundations Attenuverter Manual de usuario

GEA

GEA VARIVENT Manual de usuario

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manual de usuario

Altronix

Altronix LINQ8PD Instrucciones de montaje

Eaton

Eaton Powerware Series Manual de usuario

WAGO

WAGO 750-407/040-000 Manual de usuario

Sony

Sony CCU-590 Manual de usuario

Graco

Graco 25D614 Manual de usuario

Task Force Tips

Task Force Tips YE-RF-900 Manual de programación

Shini

Shini SPV-U Series Manual de usuario
