VP525A,C

Pneumatic Radiator Valve

INSTALLATION INSTRUCTIONS

2-1/4 DIAMETER (57) 2-1/4 DIAMETER (57)

AIR CONNECTION

FOR1/4 IN. (6 mm)

O.D. PLASTIC TUBING

AIR CONNECTION

FOR1/4 IN. (6 mm)

O.D. PLASTIC TUBING

COVER FASTENERCOVER FASTENER

BEFORE INSTALLATION

This normally-open, single-seated, straight-through,

pneumatic valve provides two-position or proportional control

of two-pipe hot water or steam systems.

The valve can be installed in any position. The direction of

flow must be in the same direction as the arrow cast on the

valve body.

Refer to Fig. 1 for dimensions to determine the space required

for proper installation. Be sure to allow enough clearance

around the actuator top for servicing after installation.

1-1/2

(38) 1

1 1-1/2 in. (38 mm) MINIMUM CLEARANCE TO REMOVE

ACTUATOR. 2 1/2 in. (63 mm) MINIMUM CLEARANCE

TO FACILITATE STRAIGHT ON TUBING CONNECTION.

IF CLEARANCE IS LESS THAN 2 1/2 in. (63 mm)

USE AN ELBOW.

SPECIFICATIONS

Body Pressure Rating: 150 psi (1034 kPa) maximum.

Controlled Medium Temperature (maximum):

VP525A: 180°F (82°C) maximum.

VP525C: 240°F (116°C) maximum.

Maximum allowable difference (alternating hot and cold

water): 140°F (78K).

Maximum Safe Air Pressure: 30 psi (207 kPa).

Maximum Differential Pressure for Quiet Service:

Water: 20 psi (138 kPa).

Steam (VP525C): 10 psi (69 kPa).

Close Off Ratings:

VP525A: See Fig. 2.

VP525C: See Fig. 3.

1-1/2

(38) 1

BODY STYLE SIZE NPT A B C D E

STRAIGHT THRU œ

MALE UNION OUTLET

1/2 3-1/2 (90) 1-3/8 (35) 2-1/2 (63) 1-3/8 (35) 3/4 (19)

3/4 3-1/2 (90) 1-3/8 (35) 3 (76) 1-5/8 (41) 1-1/8 (29)

ANGLE œ MALE

UNION OUTLET

1/2 3-1/4 (83) 1 (25) 2-5/8 (66) 1-1/8 (29)

3/4 3-1/8 (80) 1 (25) 3 (76) 1-1/4 (32)

M16449A

Fig. 1. VP525 threaded union body dimensions in in. (mm).

® U.S. Registered Trademark

VP525A,C PNEUMATIC RADIATOR VALVE

INSTALLATION ACTUATOR VP525C CLOSE-OFF

SPRING RANGE AT MAXIMUM SYSTEM PRESSURE

PSI (kPa)

Actuator Spring Selection

2-5

3-10

Series 2 VP525C Valves are built with a orange (3-10 psi)

actuator spring. Shipped with the valve is a loose green

(2-5 psi) spring. If desired, you can replace the orange spring

with the green. To make this change, you must remove the

cover fastener (see Fig. 1).

Threaded Union Body Version

Typical applications of straight-through and angle pattern

union connected valves are shown in Fig. 4. The direction of

flow must be toward the union connected end (the same

9 14

(62) (97)

11 16

(76) (110)

13 18

(90) (124)

15 20

(103) (138)

17 22

(117) (152)

19 24

(131) (165)

21 26

(145) (179)

CONTROL AIR PRESSURE PSI (kPa)

Cv= 2.0

Cv= 0.63

Cv= 3.0

Cv= 5.0

direction as the arrow cast on the valve body). 23 28

(159) (193)

Use proper piping methods when installing the threaded union 25 30

(172) (207) 0 20 40 60 80 100 120 140

body to prevent distortion of the valve body (see Fig. 5). (0) (138) (276) (414) (552) (689) (827) (965)

CLOSE OFF DIFFERENTIAL

The union tail piece, with the union nut in place, is attached to PRESSURE RATINGS PSI (kPa) C7714

the radiator with a suitable spud wrench. The valve body is

threaded into the supply piping then secured to the tail piece Fig. 3. VP525C close-off ratings.

by means of the union nut.

ACTUATOR VP525A CLOSE-OFF

SPRING RANGE AT MAXIMUM SYSTEM PRESSURE

PSI (kPa)

2-5

3-10

7 12

(48) (83)

9 14

(62) (97)

11 16

(76) (110)

Cv= 2.0

Cv= 0.63

Cv= 3.0

Cv= 5.0

CONTROL AIR PRESSURE PSI (kPa)

13 18

(90) (124)

STRAIGHT THROUGH ANGLE

M1644

(103)

(117)

(131)

(145)

(138)

(152)

(165)

(179)

Fig. 4. Threaded union body connections.

(159) (193)

25 30

(172) 0

(0)

(207) 20

(138) 40

(276) 60

(414) 80

(552) 100

(689)

CLOSE OFF DIFFERENTIAL

PRESSURE RATINGS PSI (kPa)

120

(827) 140

(965)

C7713

Fig. 2. VP525A close-off ratings.

95-5544EF–1 2

VP525A,C PNEUMATIC RADIATOR VALVE

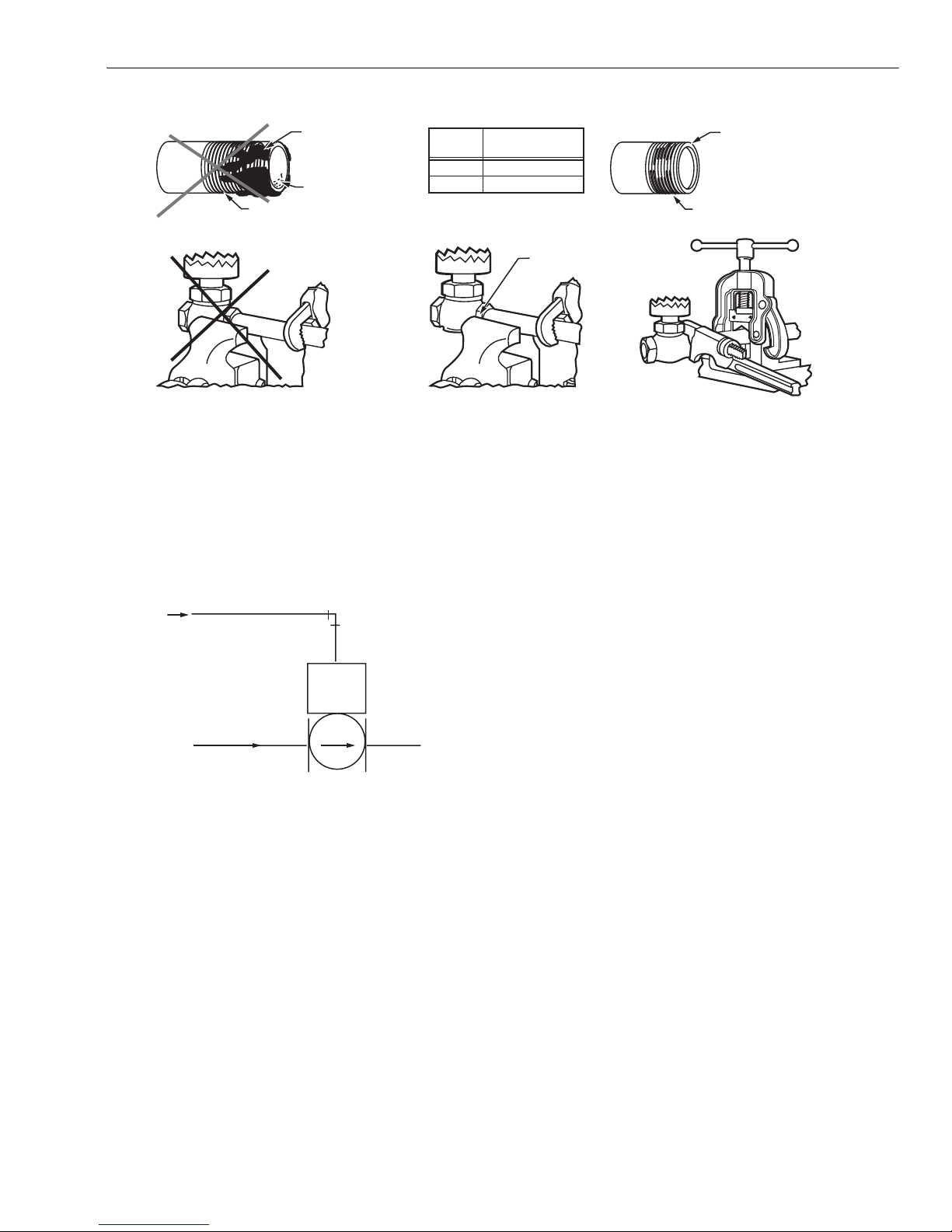

EXCESS DOPE PIPE SIZE EFFECTIVE LENGTH

OF THREADS

1/2 in. 1/2 in. (13 mm)

3/4 in. 9/16 in. (14 mm)

2 THREADS CLEAN –

MAY BLOCK DISC MODERATE

OFF VALVE SEAT AMOUNT OF DOPE

LOOSE CHIPS

WRONG – TOO RIGHT – FULL

MANY THREADS THREAD (SEE TABLE)

WRONG RIGHT

VISE GRIPS HEX END NEXT TO PIPE

M16447

VISE MAY SQUEEZE VALVE SEAT OUT OF

ROUND. IF VISE IS USED, GRIP ONLY THE

HEX NEXT TO PIPE BEING INSERTED.

VISE HOLDS PIPE

SECURELY

AGAINST TURNING

PARALLEL-JAW

WRENCH GRIPS HEX

OR FLATS NEXT TO PIPE

Fig. 5. Proper threaded valve installation practice.

TYPICAL OPERATION

An increase in control air pressure moves the valve stem

toward the closed position, modulating the flow through the

valve.

CONTROL

AIR

PRESSURE

SYSTEM

SUPPLY

C771

VP525

Fig. 6. Typical operation.

3 95-5544EF–1

Automation and Control Solutions

Honeywell International Inc. Honeywell Limited-Honeywell Limitée

1985 Douglas Drive North 35 Dynamic Drive

Golden Valley, MN 55422 Scarborough, Ontario

M1V 4Z9

95-5544EF–1 B.B. Rev. 12-02

Printed in U.S.A. on recycled

paper containing at least 10%

post-consumer paper fibers.

www.honeywell.com

Vanne pneumatique pour radiateur

VP525A et C

NOTICE D'INSTALLATION

57 DIAM (2-1/4) 57 DIAM (2-1/4)

DÉGAGEMENT MINIMAL DE 38 mm (1-1/2 in.) POUR LE

DÉMONTAGE DE L'ACTIONNEUR. DÉGAGEMENT

MINIMAL DE 63 mm (2-1/2 in.) POUR FACILITER LE

RACCORDEMENT DES CANALISATIONS DROITES.

SI LE DÉGAGEMENT EST INFÉRIEUR À 63 mm

(2-1/2 in.), UTILISER UN COUDE.

RACCORD D'AIR POUR

CANALISATION EN

PLASTIQUE DE

6 mm (1/4 PO) DIAM EXT

ATTACHE DU

COUVERCLE

RACCORD D'AIR POUR

CANALISATION EN

PLASTIQUE DE

6 mm (1/4 PO) DIAM EXT

ATTACHE DU

COUVERCLE

AVANT D'INSTALLER CE PRODUIT…

Les VP525 A et C sont des vannes pneumatiques

normalement ouvertes à passage direct et à simple siège qui

assurent la commande tout ou rien ou la régulation

proportionnelle des systèmes à vapeur ou à eau chaude à

deux canalisations.

Cet appareil peut être installé dans n'importe quelle position.

Le fluide doit s'écouler dans le sens indiqué par la flèche sur

le corps de la vanne.

À l'aide des dimensions à la Fig. 1, déterminer l'espace

nécessaire pour l'installation de la vanne. S'assurer de laisser

un espace suffisant au-dessus de l'actionneur pour l'entretien

de la vanne lorsqu'elle sera installée.

(1-1/2)

MF16449A

CARACTÉRISTIQUES TECHNIQUES

Pression nominale maximale du corps :

1034 kPa (150 psi).

Température maximale du fluide à régler :

VP525A : 82 °C (180 °F).

VP525C : 116 °C (240 °F).

Différence maximale admissible (alternance eau chaude-eau

froide) : 78 K (140 °F).

Pression de sécurité maximale - air : 207 kPa (30 psi).

Pression différentielle maximale pour fonctionnement

silencieux :

Eau : 138 kPa (20 psi).

Vapeur (VP525C) : 69 kPa (10 psi).

Pression différentielle maximale nominale à la fermeture :

VP525A : Voir la Fig. 2.

VP525C : Voir la Fig. 3.

(1-1/2)

CORPS DE VANNE TAILLE (NPT) A B C D E

DROIT œ SORTIE 1/2 (3-1/2)90 (1-3/8)

35 (2-1/2)

63 (1-3/8)35 (3/4)

RACCORD UNION M‚LE 3/4 (3-1/2)90 (1-3/8)

35 (3)

76 (1-5/8)41 (1-1/8)

EN ÉQUERRE œ SORTIE

RACCORD UNION M‚LE

1/2 (3-1/4)83 (1)

25 (2-5/8)

66 (1-1/8)29

3/4 (3-1/8)80 (1)

25 (3)

76 (1-1/4)32

Fig. 1. Encombrement du corps de vanne avec raccord union fileté VP525 en mm (po).

® Marque de commerce déposée aux É.-U.

VANNE PNEUMATIQUE POUR RADIATEUR VP525A ET C

INSTALLATION GAMME DU RESSORT PRESSION DE FERMETURE DE LA VP525C

D'ACTIONNEUR SOUS PRESSION MAXIMALE DU SYSTÊME

EN kPa (PSI)

2-5

3-10

Choix du ressort de l'actionneur

Les vannes VP525C de la série 2 sont munies d'un ressort de

PRESSION DE L'AIR DE COMMANDE EN kPa (PSI)

62 97

(9) (14)

(23) (28)

172 207

(25) (30) 138 279 414 552 689 827 965

Cv= 2.0

Cv= 0.63

Cv= 3.0

Cv= 5.0

rappel orange (3-10 psi). Un ressort vert (2-5 psi) est

également fourni dans l'emballage. Pour remplacer le ressort

orange par le ressort vert, enlever l'attache du couvercle (voir

la Fig. 1).

Corps de vanne avec raccord union fileté

Les applications typiques des vannes à corps droit ou en

équerre avec raccord union sont illustrées à la Fig. 4.

Le fluide doit s'écouler vers l'extrémité du raccord union,

c'est-à-dire dans le sens indiqué par la flèche sur le corps de

la vanne.

Installer le raccord fileté selon les méthodes de tuyautage

MF16448A

110

(11) (16)

90 124

(13) (18)

103 138

(15) (20)

117 152

(17) (22)

131 165

(19) (24)

145 179

(21) (26)

159 193

(0) (20) (40) (60) (80) (100) (120) (140)

recommandées pour empêcher le gauchissement du corps de PRESSION DIFFÉRENTIELLE MAXIMALE

la vanne. (Voir la Fig. 5). ADMISSIBLE EN kPa (PSI) CF7714

L'embout du raccord et l'écrou vissé sont d'abord fixés au Fig. 3. Pression différentielle maximale nominale

radiateur au moyen d'une clé à ergots de la bonne dimension. à la fermeture de la VP525C.

Le corps de la vanne est ensuite vissé dans la canalisation

d'alimentation puis fixé à l'embout au moyen de l'écrou union.

GAMME DU RESSORT DE PRESSION DE FERMETURE DE LA VP525A

RAPPEL DE L'ACTIONNEUR SOUS PRESSION MAXIMALE DU SYSTÊME

EN kPa (PSI)

2-5

3-10

PRESSION DE L'AIR DE COMMANDE EN kPa (PSI)

(7)

(9)

(12)

(14)

110 DROIT EN ÉQUERRE

103

(15)

117

(17)

131

(19)

145

(21)

159

(23)

172

138

(20)

152

(22)

165

(24)

179

(26)

193

(28)

207

Cv= 2.0

Cv= 0.63

Cv= 3.0

Cv= 5.0

Fig. 4. Raccordements de vannes avec raccord fileté.

(11) (16)

90 124

(13) (18)

(25) (30) 0

(0) 138

(20) 276

(40) 414

(60) 552

(80) 689

(100) 827

(120) 965

(140)

PRESSION DIFFÉRENTIELLE

MAXIMALE ADMISSIBLE EN kPa (PSI) CF7713

Fig. 2. Pression différentielle maximale nominale

à la fermeture de la VP525A.

95-5544EF–1 2

VANNE PNEUMATIQUE POUR RADIATEUR VP525A ET C

INCORRECT – FILETAGE TROP LONG

UNE TROP GRANDE TAILLE LONGUEUR DE

DU TUYAU FILETAGE EFFICACE

1/2 po 13 mm (1/2 po)

3/4 po 14 mm (9/16 po)

2 FILETS PROPRES –

QUANTITÉ DE MASTIC QUANTITÉ SUFFISANTE

RISQUE D'OBSTRUER DE MASTIC

LE SIÊGE DE VANNE

ÉCLATS

CORRECT – BONNE LONGUEUR

DE FILETAGE (VOIR LE TABLEAU)

INCORRECT CORRECT

L'ÉTAU SERRE L'ÉCROU HEXAGONAL

DU CÏTÉ DU TUYAU

MF16447

L'ÉTAU POURRAIT ÉCRASER LE SIÊGE

DE VANNE. AVEC L'ÉTAU, SERRER SEULEMENT

L'ÉCROU HEXAGONAL AU BOUT DU TUYAU À INSÉRER.

LE TUYAU EST BIEN FIXÉ

DANS L'ÉTAU ET NE

PEUT TOURNER

LA CLÉ À M‚CHOIRES

PARALLÊLES SERRE

LA PARTIE DE L'ÉCROU

HEXAGONAL DU CÏTÉ DU TUYAU

Fig. 5. Méthode recommandée pour l'installation d'une vanne avec raccord fileté.

FONCTIONNEMENT TYPIQUE

Une hausse de la pression d'air de commande pousse la tige

de la vanne vers sa position de fermeture, modulant ainsi le

débit du fluide dans la vanne.

VP525

CF7712

PRESSION D'AIR

DE COMMANDE

ALIMENTATION

DU SYSTÊME

Fig. 6. Fonctionnement typique.

3 95-5544EF–1

Solutions de régulation et d‘automatisation

Honeywell Honeywell Limited-Honeywell Limitée

1985 Douglas Drive North 35, Dynamic Drive

Golden Valley, MN 55422 Scarborough (Ontario)

M1V 4Z9

Imprimé aux États-Unis sur du papie

95-5544EF–1 B.B. Rév. 12-02

recyclé contenant au moins 10 %

www.honeywell.com

de fibres post-consommation.

By using this Honeywell literature, you agree that Honeywell will have no liability for any damages arising out of your

use or modification to, the literature. You will defend and indemnify Honeywell, its affiliates and subsidiaries, from and

against any liability, cost, or damages, including attorneys’ fees, arising out of, or resulting from, any modification to the

literature by you.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Unidad de control de Honeywell

Honeywell

Honeywell 5800WAVE - Ademco Wireless Siren Instrucciones de montaje

Honeywell

Honeywell SmartValve SV9520H Manual de usuario

Honeywell

Honeywell krom schroder BCU 440 Manual de usuario

Honeywell

Honeywell elBus 290097 Manual de usuario

Honeywell

Honeywell KT73 Manual de usuario

Honeywell

Honeywell ControLinks S7999 Manual de operación

Honeywell

Honeywell NetAXS Manual de usuario

Honeywell

Honeywell NOTIFIER M701E Manual de usuario

Honeywell

Honeywell AlarmNet IGSMHS Instrucciones de montaje

Honeywell

Honeywell R4140G Manual de usuario

Honeywell

Honeywell GSMVLP5 Instrucciones de montaje

Honeywell

Honeywell BA298I-F Manual de usuario

Honeywell

Honeywell BCU 370 Manual

Honeywell

Honeywell krom schroeder IFD 258 Manual de usuario

Honeywell

Honeywell VISTA Manual de usuario

Honeywell

Honeywell SILENT KNIGHT Farenhyt Series Manual de usuario

Honeywell

Honeywell Galaxy 2 Series Manual de usuario

Honeywell

Honeywell VS8510 Manual de usuario

Honeywell

Honeywell D22 Manual de usuario

Honeywell

Honeywell PRO4200 Manual de usuario

Honeywell

Honeywell DirectLine DL423 Manual de usuario

Honeywell

Honeywell BA295I Manual de usuario

Honeywell

Honeywell 7800 SERIES Manual de usuario

Honeywell

Honeywell VP512A Manual de usuario

Manuales populares de Unidad de control de otras marcas

Festo

Festo Compact Performance CP-FB6-E Manual de lista de piezas

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manual de usuario

JS Automation

JS Automation MPC3034A Manual de usuario

JAUDT

JAUDT SW GII 6406 Series Guía rápida

Spektrum

Spektrum Air Module System Manual de usuario

BOC Edwards

BOC Edwards Q Series Manual de usuario

KHADAS

KHADAS BT Magic Manual de usuario

Etherma

Etherma eNEXHO-IL Manual de usuario

PMFoundations

PMFoundations Attenuverter Manual de usuario

GEA

GEA VARIVENT Manual de usuario

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manual de usuario

Altronix

Altronix LINQ8PD Instrucciones de montaje

Eaton

Eaton Powerware Series Manual de usuario

WAGO

WAGO 750-407/040-000 Manual de usuario

Sony

Sony CCU-590 Manual de usuario

Graco

Graco 25D614 Manual de usuario

Task Force Tips

Task Force Tips YE-RF-900 Manual de programación

Shini

Shini SPV-U Series Manual de usuario
