Honeywell PS300 Manual de usuario

Einbau-Anleitung • Installation Instructions

Instructions de montage • Istruzioni di montaggio

PS300

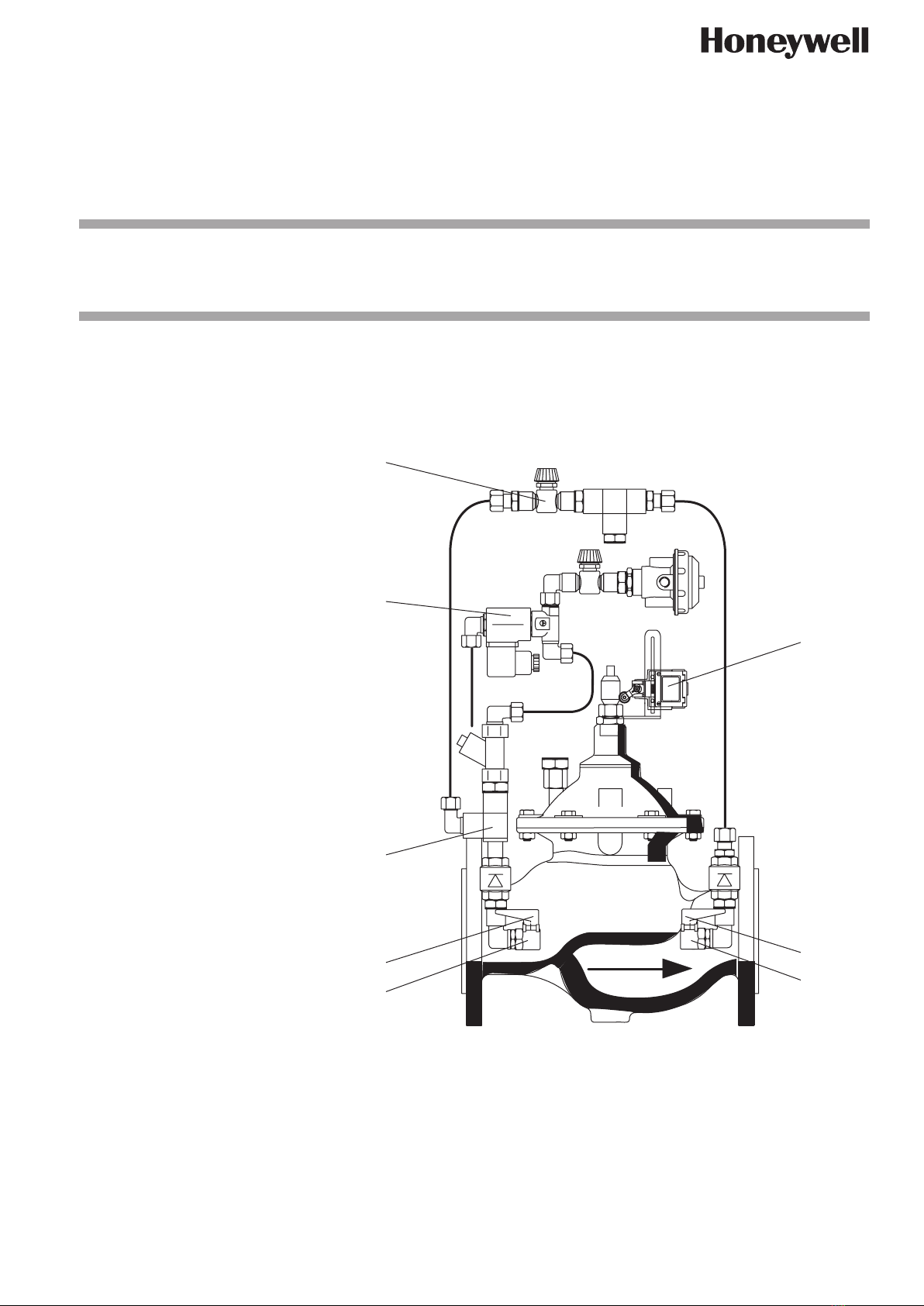

E1 Bauteile • Components • Pièces • Componenti

➀= Magnetventil

Solenoid valve

Vanne magnétique

Elettrovalvola

➁= Regulierventil

Check valve

Clapet anti-retour

Valvola di ritegno

➂= Absperr-Kugelhahn

Manual ball valve

Clapet à bille

Valvola di intercettazione a sfera

➃= Endschalter

Limit switch

Contact de fin de course

Interruttore di finecorsa

➄= Filtereinsatz

Filter insert

Garniture de filtration

Inserto filtro

EB-PS300 Rev. B

➃

➀

➄

➂

➁

➄

➂

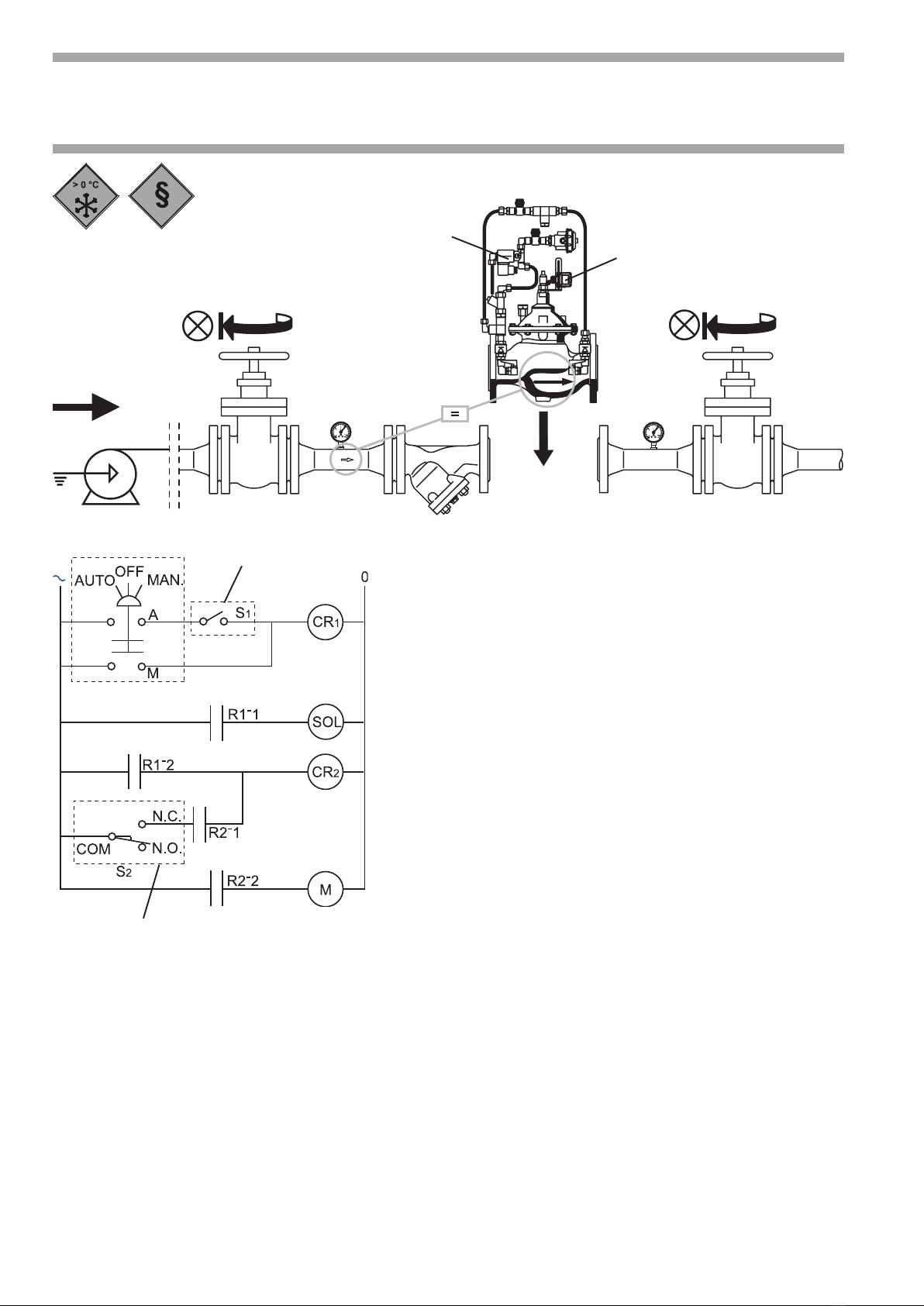

E2 Einbau • Installation • Installation • Installazione

Schließen Sie das Magnetventil ➀über den Arbeitskontakt

R1-1 des Relais CR1 am Bedienpult an.

Connect the solenoid valve ➀to the control panel through N.O.

contact R1-1 of Relay CR1.

Raccordez l’électrovalve ➀au panneau de commande par

l’intermédiaire du contact N.O. R1-1 du relais CR1.

Collegare l’elettrovalvola ➀al pannello di controllo mediante il

contatto N.O. R1-1 del relè CR1.

Verbinden Sie den Endschalter ➃mit dem Bedienpult. Dieser

Stromkreis sollte bei betätigtem Schalter (Ventil geschlossen)

unterbrochen sein. Der Endschalter sollte an Relaisspule CR2

parallel zum Arbeitskontakt R1-2 des Relais CR1 angeschlos-

sen werden.

Connect the limit switch ➃to the control panel. The connection

should be „Open“ while the switch is pressed (the valve is

closed). The limit switch should be connected to the relay coil

CR2 in parallel to N.O. contact R1-2 of relay CR1.

Raccordez le contact de fin de course ➃au panneau de

commande. La connexion doit être en position „Ouvert“ tant que

le contact de fin de course reste sollicité (la valve est fermée).

Le contact de fin de course doit être raccordé à la bobine du

relais CR2 en parallèle avec le contact N.O. R1-2 du relais CR1.

Collegare l’interruttore di finecorsa ➃al pannello di controllo. Il

collegamento deve essere aperto quando si preme

l’interruttore (valvola chiusa). L’interruttore di finecorsa deve

essere collegato alla bobina del relè CR2 in parallelo con il

contatto N.O. R1-2 del relè CR1.

❶❷

❸

max. 16 bar

min. 0,7 bar

➃

➀

➃

❸

❶❷

❺

E3 Inbetriebnahme • Commissioning • Mise en service

Messa in servizio

❹

MU1H-1333GE23 R0209

❶

➱R1-1 offen • open • ouvertaperto • aperto

➱R1-2 offen • open • ouvert • aperto

➱R2-1 geschlossen • closed • fermé • chiuso

➱R2-2 geschlossen • closed • fermé • chiuso

❺

➱Ventil öffnet

➱Valve is opening

➱La valve s’ouvre

➱La valvola si apre

➱Ventil schließt

➱Valve is closing

➱La valve se ferme

➱La valvola si chiude

Schaltkreis überprüfen • Check electric circle • Vérification

de la boucle électrique • Controllo circuito elettrico

❻❼

➱Pumpenmotor stoppt

➱Pump motor stops

➱Le moteur de la pompe s’arrête

➱Il motore della pompa si arresta

entlasten

release

relâcher le contact de fin de course

rilasciare

gedrückt halten

hold it in pressed position

maintenir le contact

de fin de course sollicité

Tenere premuto

➱R1-1 offen • open • ouvert • aperto

➱R1-2 offen • open • ouvert • aperto

➱R2-1 offen • open • ouvert • aperto

➱R2-2 offen • open • ouvert • aperto

Automation and Control Solutions

Honeywell GmbH

Hardhofweg

74821 Mosbach

Phone: (49) 6261 810

Fax: (49) 6261 81309

www.honeywell.com

Manufactured for and on behalf of the Environmental

and Combustion Controls Division of Honeywell

Technologies Sàrl, Rolle, Z.A. La Pièce 16, Switzerland

by its Authorised Repre-sentative Honeywell GmbH

MU1H-1333GE23 R0209

Subject to change without notice

❹

❸

❷
