Honeywell BA295 Compact Manual de usuario

2. Montage • Assembly

EB-BA295C=A

BA295 Compact

1. Einbau • Installation

Einbaubeispiel

Installation example

❷

❸

❶

Einbau-Anleitung • Installation Instructions

Ablaufleitung vorsehen • Install discharge pipework

Durchflussrichtung beachten! • Consider direction of flow!

500

100

❸

❷

❶

Absperrventile öffnen

Open shutoff valves

Kurz über Kugelhähne

entlüften

Briefly vent the appliance

through the ball valves

4. Inspektion und Wartung • Inspection and Maintenance

Nur Fachpersonal • Only suitably competent persons

3. Inbetriebnahme • Commissioning

4.1 Überprüfen Eingangs-Rückflussverhinderer • Testing the inlet check valve

Entsprechend DIN 1988 1 x alle 6 Monate

According to DIN 1988 every 6 months

Messgerät anschließen

Connect a differential pressure kit

Öffnen der Kugelventile 1 und 2

Open ball valves 1 and 2

❶

❷

❸

Gerät ist betriebsbereit

The appliance is ready

for use

Absperrventile schließen

Close shutoff valves

Entlastungsventil am Differenzdruck-

messgerät wieder schließen.

●Der Differenzdruck muss nun konstant

bleiben, sonst ist der Eingangs-

Rückflussverhinderer undicht. Mögliche

Ursachen sind Verschmutzung oder

mechanischer Defekt.

❹

❺

❻

❼

Druck in der Zone 2 (Mitteldruckzone) über

Entlastungsventil am Differenzdruckmess-

gerät etwas abbauen.

●Der Differenzdruck steigt hierbei so lange

an, bis der Eingangs-Rückfluss-

verhinderer zu öffnen beginnt.

●Das Ablassventil darf hierbei nicht

entwässern, sonst ist es undicht.

Mögliche Ursachen sind Verschmutzung

oder mechanischer Defekt.

Relieve the pressure in zone 2 (medium

pressure zone) with relief valve or differen-

tial pressure gauge.

●The differential pressure then rises until

the inlet non-return check valve starts to

open.

●The discharge valve must not discharge

water when this is happening, otherwise it

is not sealing. Possible causes for this are

dirt on the seat or a mechanical defect.

Reclose the venting valve on the differen-

tial pressure meassuring equipment.

●The differential pressure must now

remain constant, otherwise the inlet

non-return check valve is not sealing.

Possible causes for this are dirt on the

seat or a mechanical defect.

Absperrventile öffnen

Open shutoff valves

Kugelventile 1 und 2 schließen

Close ball valves 1 and 2

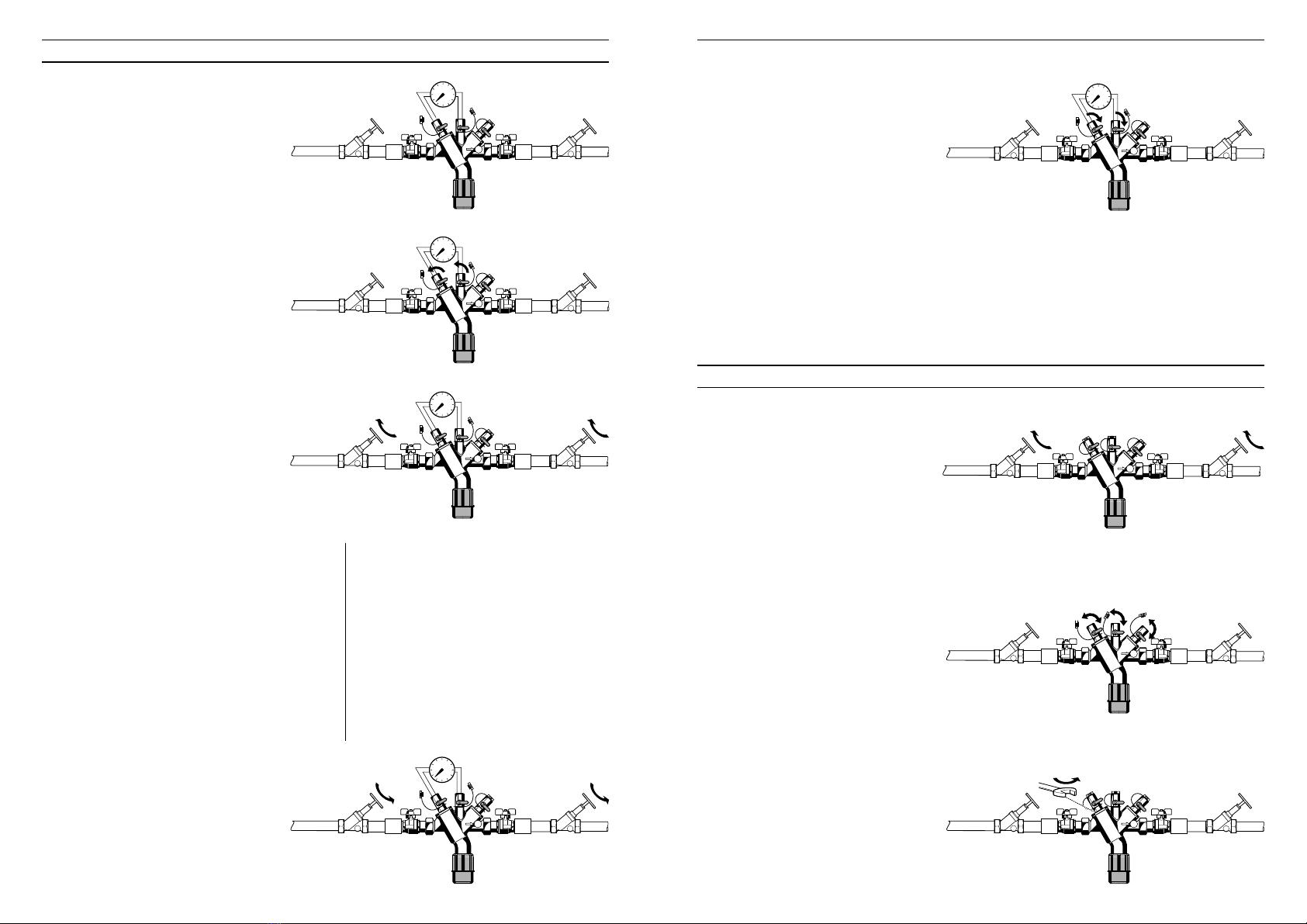

4.2 Überprüfen Ablassventil • Testing discharge valve

4.3 Ausbau Kartuscheneinsatz • Removal of valve cartridge insert

❶

❷

❸

❻

Messgerät anschließen

Connect a differential pressure kit

Öffnen der Kugelventile 1 und 2

Open ball valves 1 and 2

Absperrventile schließen

Close shutoff valves

Kugelventile 1 und 2 schließen

Close ball valves 1 and 2

❷

❶

Kurz über Kugelhähne

entlüften

Briefly vent the appliance

through the ball valves

Absperrventile schließen

Close shutoff valves

123

❸

Gehäuse öffnen

Unscrew the valve cap

from the housing

Entlastungsventil Zone 1 (Vordruckzone)

am Differenzdruckmessgerät langsam

öffnen, bis der Differenzdruck abzusinken

beginnt. Stellung des Entlastungsventil so

beibehalten; den Differenzdruck, bei dem

etwa 1 Tropfen pro Sekunde aus dem

Ablassventil austritt, als Öffnungspunkt

des Ablassventils notieren.

●Der Öffnungsdruck des Ablassventils

muss oberhalb von 0,14 bar liegen,

sonst liegt eine Störung des Ablass-

ventils vor. Mögliche Ursachen sind

Verschmutzung oder mechanischer

Defekt.

Slowly open the vent valve in zone 1 (inlet

pressure zone) on the differential pressure

measuring equipment until the differential

pressure starts to fall. Adjust the vent

discharge until the water is emitted at a

flow rate of one drip per second and note

the corresponding differential pressure as

the opening point of the discharge valve.

●The opening pressure must be above

0.14 bar, otherwise a malfunction of the

discharge valve is present. Possible

causes for this are dirt or a mechanical

defect.

❹

❺

Absperrventile öffnen

Open shutoff valves

4.4 Ausbau Rückflussverhinderer • Removal of check valve

❶

Absperrventile schließen

Close shutoff valves

❸

Absperrventile öffnen

Open shutoff valves

❹

❺

❻

Kartuscheneinsatz

austauschen

Exchange the valve

cartridge insert

Absperrventile öffnen

Open shutoff valves

❹

❺

❻

Rückflussverhinderer austauschen

Exchange check valve

❷

Kurz über Kugelhähne

entlüften

Briefly vent the appliance

through the ball valves

123

Gehäuse schließen

Screw the valve cap back

into the housing Gehäuse öffnen

Unscrew the check valve cap

from the housing

Gehäuse schließen

Screw the check valve cap

back into the housing

MU1H-1224GE23 R1202

5. Ersatzteile • Spare parts

6. Wichtige Hinweise • Important notes

Medium: Water max. 65 °C

Inlet pressure: max. 10.0 bar

1. Use the appliance

• In good condition

• According to regulations

• With due regard to safety.

2. Follow installation instructions

3. Immediately rectify any malfunctions.

4. The valves are exclusively for use for

applications detailed in these

installation instructions. Any variation

from this or other use will not comply

with requirements.

Medium: Wasser, max. 65 °C

Vordruck: max. 10 bar

1. Benutzen Sie das Gerät

• in einwandfreiem Zustand

• bestimmungsgemäß

• sicherheits- und gefahrenbewusst.

2. Einbau-Anleitung beachten.

3. Störungen sofort beseitigen lassen.

4. Die Armaturen sind ausschließlich für

die genannten Einsatzgebiete be-

stimmt. Jede andere Benutzung gilt als

nicht bestimmungsgemäß.

Bezeichnung Nennweite Teilenummer

?Kartuschen-

einsatz

komplett 1/2“ bis 1“ 0903733

@Rückfluss-

verhinderer-

Einsatz komplett 1/2“ bis 1“ 0903735

AAbsperrventil 1/2“ 2192900

3/4“ 2193100

1“ 2193200

1 1/4“ 2193300

1 1/2“ 2193400

2“ 2193500

Description Nominal size Part number

?Cartridge insert 1/2“ to 1“ 0903733

complete

@Check-valve 1/2“ to 1“ 0903735

insert complete

AShutoff valve 1/2“ 2192900

3/4“ 2193100

1“ 2193200

1 1/4“ 2193300

1 1/2“ 2193400

2“ 2193500

Armaturen Robinetterie Rubinetterie

Bernstrasse 36, CH-4663 Aarburg/Oftringen

Telefon 062 787 70 00, Fax 062 787 70 01

[email protected], www.robinex.ch
