Harman AKG MicroMic C430 Manual de usuario

C430

BEDIENUNGSANLEITUNG . . . . . . . . . . .S. 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS . . . . . . . . . . . . . . .p. 10

Please read the manual before using the equipment!

MODE D’EMPLOI . . . . . . . . . . . . . . . . . . . . . .p. 18

Veuillez lire cette notice avant d’utiliser le système!

ISTRUZIONI PER L’USO . . . . . . . . . . . . .p. 26

Prima di utilizzare l’apparecchio, leggere il manuale!

MODO DE EMPLEO . . . . . . . . . . . . . . . . . . .p. 34

¡Sirvase leer el manual antes de utilizar el equipo!

INSTRUÇÕES DE USO . . . . . . . . . . . . . . .p. 42

S.f.f. leia este manual antes de usar o equipamento!

1.1 Sicherheits-

hinweis

1.2

Lieferumfang

1.3 Besondere

Merkmale

1.4 Kurz-

beschreibung

Überprüfen Sie bitte, ob das Gerät, an das Sie das

Mikrofon anschließen möchten, den gültigen Si-

cherheitsbestimmungen entspricht und mit einer

Sicherheitserdung versehen ist.

Kontrollieren Sie bitte, ob die Verpackung alle

oben angeführten Teile enthält. Falls etwas fehlt,

wenden Sie sich bitte an Ihren AKG-Händler.

• Robustes Kondensatormikrofon für Instrumen-

talabnahme auf der Bühne.

• Linearer Frequenzgang, daher speziell für die

Overheadabnahme von Becken und Hi-Hat

geeignet.

• Integrierter Windschutz zur wirkungsvollen Un-

terdrückung von Luftgeräuschen.

• Elastische Lagerung des Wandlersystems zur

wirkungsvollen Körperschallunterdrückung.

• Hohe Rückkopplungssicherheit durch fre-

quenzunabhängige nierenförmige Richt-

charakteristik.

Das C 430 ist ein Kondensator-Richtmikrofon

(Druckgradientenempfänger). Es wurde speziell

als Instrumentalmikrofon für den harten Büh-

neneinsatz entwickelt. Als Kondensatormikrofon

mit linearem Frequenzgang liefert es einen beson-

ders klaren, ausgewogenen Sound und eignet

sich daher optimal als Overhead-Mikrofon für die

Abnahme von Becken und Hi-Hats. Durch seine

nierenförmige, frequenzunabhängige Richtcha-

1 Sicherheitshinweis/Beschreibung

1 C 430 1 SA 15 1 W 32 1 Etui

C 430

1.5 Empfohlenes

Zubehör

1.6 ”Mikrofon-

Praxis”

rakteristik ist das C 430 besonders unempfindlich

gegen Rückkopplungen. Durch eine spezielle ela-

stische Lagerung des Wandlersystems ist das Mi-

krofon weitgehend unempfindlich gegen Tritt-

schall und andere durch das Stativ übertragene

Störgeräusche. Das massive Metallgehäuse

schützt das System zusätzlich. Ein eingebauter

Windschutz schaltet Luftgeräusche, wie sie z.B.

das Hi-Hat verursacht, zuverlässig aus.

Wenn Sie mehr über Mikrofone und ihre Anwen-

dung wissen wollen, empfehlen wir Ihnen das

Buch ”Mikrofon-Praxis” von Norbert Pawera.

Norbert Pawera, selbst Gitarrist, wendet sich spe-

ziell an Musiker und beschreibt die verschiedenen

Arten von Mikrofonen, raumakustische Grundla-

gen, klangspezifische Eigenschaften der Musikin-

strumente und welche Mikrofone für welche

Instrumente am besten geeignet sind. Selbstver-

ständlich finden Sie darin auch Tipps zur optima-

len Mikrofonaufstellung auf der Bühne und im

Studio.

1 Beschreibung

• Mikrofonkabel MK 9/10: 10 m 2-polig

geschirmtes Kabel mit XLR-Stecker

und XLR-Kupplung

• Bodenstative

ST 102A, ST 200,

ST 305

• Batteriespeisegerät B 15

• Phantomspeise-

geräte N 62 E,

N 66 E,B 18 E,

C 430

2.1 Allgemeines

Siehe Kapitel 2.2

und 2.3.

2.2 Eingang mit

Phantom-

speisung

Siehe Abb. 1.

2.3 Eingang

ohne Phantom-

speisung

Siehe Abb. 1.

Das C 430 ist ein Kondensatormikrofon und

benötigt daher eine Stromversorgung.

Das Mikrofon besitzt einen symmetrischen Aus-

gang mit 3-poligem XLR-Stecker:

Stift 1 = Masse

Stift 2 = Tonader (inphase)

Stift 3 = Tonader

Sie können das Mikrofon sowohl an symmetrische

Mikrofoneingänge mit oder ohne Phantomspei-

sung als auch an asymmetrische Mikrofonein-

gänge anschließen.

1. Schließen Sie das Mikrofon mit einem XLR-Mi-

krofonkabel (z.B. dem optionalen MK 9/10 von

AKG) an einen symmetrischen XLR-Mikro-

foneingang mit Phantomspeisung an.

2. Schalten Sie die Phantomspeisung ein. (Lesen

Sie dazu in der Betriebsanleitung des jeweili-

gen Gerätes nach.)

Abb. 1: Anschluss an symmetrischen Eingang

1. Wenn Ihr Mischpult keine Phantomspeisung

besitzt, schalten Sie zwischen Mikrofon und

Mischpulteingang ein AKG-Phantomspeise-

gerät (N 62 E, N 66 E, B 18 E, B 15 - optional).

2 Anschluss

2.2

2.3

C 430

Wichtig!

2.4

Asymmetrischer

Eingang

Siehe Abb. 2.

Hinweis:

Wenn Sie andere als die von AKG empfoh-

lenen Speisegeräte verwenden, kann das

Mikrofon beschädigt werden und erlischt

die Garantie.

Die Phantomspeisegeräte von AKG können Sie

auch an einen asymmetrischen Eingang an-

schließen.

Abb. 2: Anschluss an asymmetrischen Eingang

Verwenden Sie dazu ein Kabel mit XLR-Stecker

(weiblich) und Mono-Klinkenstecker:

1. Verbinden Sie im XLR-Stecker mittels einer

Drahtbrücke Stift 1 mit Stift 3 und mit der

Abschirmung.

2. Verbinden Sie die innere Ader des Kabels mit

Stift 2 des XLR-Steckers und der Spitze des

Klinkensteckers.

Beachten Sie, dass asymmetrische Kabel Ein-

streuungen aus Magnetfeldern (von Netz- und

Lichtkabeln, Elektromotoren usw.) wie eine An-

tenne aufnehmen können . Bei Kabeln, die länger

als 5 m sind, kann dies zu Brumm- und ähnlichen

Störgeräuschen führen.

2 Anschluss

C 430

3.1 Einleitung

3.2 Becken

(Overhead)

Abb. 3: Mikrofon-

aufstellung für

Overhead-

Abnahme von

Becken

Siehe Abb. 3.

Um den ”richtigen” Sound zu finden, müssen Sie

in jedem Fall mit der Mikrofonaufstellung experi-

mentieren. Als Ausgangspunkt dafür sind in den

folgenden Kapiteln bewährte Mikrofontechniken

beschrieben.

1. Montieren Sie das Mikrofon auf einem Ausle-

gerstativ (z.B. dem optionalem ST 102A von

AKG).

2. Positionieren Sie das Mikrofon oberhalb des

Beckens in einem Abstand, der etwa dem Ra-

dius des Beckens entspricht.

3. Richten Sie das Mikrofon auf den äusseren

Beckenrand aus.

3 Anwendung

C 430

3.3 Hi-Hat

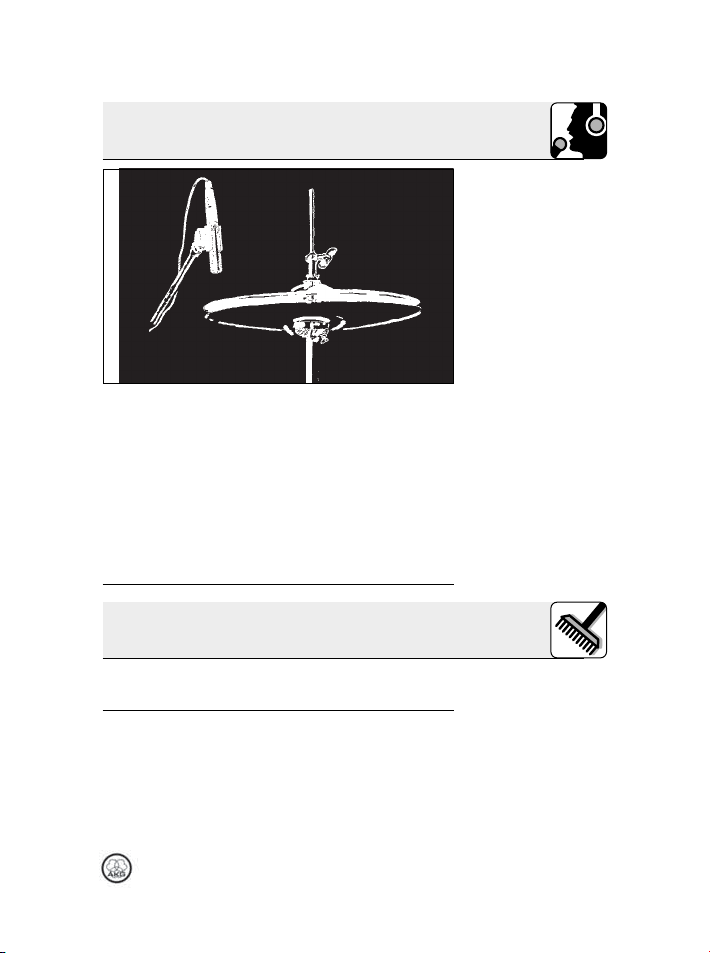

Abb. 4: Abnahme

der Hi-Hat.

Siehe Abb. 4.

1. Montieren Sie das Mikrofon auf einem Ausle-

gerstativ (z.B. dem optionalem ST 102A von

AKG).

2. Positionieren Sie das Mikrofon ca. 5 cm über

der geöffneten Hi-Hat.

3. Richten Sie das Mikrofon auf den Rand der

Becken aus.

Achten Sie darauf, dass das Mikrofon von der

Snare-Drum weg zeigt, damit eine gute akusti-

sche Entkopplung gewährleistet ist.

Reinigen Sie das Gehäuse des Mikrofons mit ei-

nem mit Wasser befeuchteten Tuch.

3 Anwendung

4 Reinigung

C 430

5 Fehlerbehebung

Fehler

Kein Ton:

Verzerrungen:

Mögliche Ursache

1. Mischpult und/oder

Verstärker ausge-

schaltet.

2. Kanal-Fader oder

Summenpegelregler

am Mischpult oder

Lautstärkeregler des

Verstärkers steht auf

Null.

3. Mikrofon nicht an

Mischpult oder

Verstärker ange-

schlossen.

4. Kabelstecker nicht

richtig angesteckt.

5. Kabel defekt.

6. Keine Speise-

spannung.

1. Gain-Regler am

Mischpult zu weit

aufgedreht.

2. Mischpulteingang zu

empfindlich.

Abhilfe

1. Mischpult und/oder

Verstärker ein-

schalten.

2. Kanal-Fader oder

Summenpegelregler

am Mischpult oder

Lautstärkeregler des

Verstärkers auf ge-

wünschten Pegel

einstellen.

3. Mikrofon an Misch-

pult oder Verstärker

anschließen.

4. Kabelstecker

nochmals an-

stecken.

5. Kabel überprüfen

und falls nötig er-

setzen.

6. Phantomspeisung

einschalten.

Phantomspeise-

gerät: ans Netz

anschließen bzw.

Batterie(n) einlegen.

Kabel überprüfen

und falls nötig er-

setzen.

1. Gain-Regler zurück-

drehen.

2. 10-dB-Vorab-

schwächung zwi-

schen Mikrofonkabel

und Eingang

stecken.

C 430

6 Technische Daten

Arbeitsweise: Kondensatormikrofon mit

Permanentladung

Richtcharakteristik: Niere

Übertragungsbereich: 20-20.000 Hz

Empfindlichkeit: 7 mV/Pa (-43 dBV bez. auf 1 V/Pa)

Elektrische Impedanz bei 1000 Hz: 200

Empfohlene Lastimpedanz: >2000

Grenzschalldruckpegel für 1% / 3% Klirrfaktor: 126 / 130 dB SPL

Äquivalentschalldruckpegel: 33 dB (A) (nach IEC 60268-4)

Speisespannung: 9-52 V Universalphantomspeisung

Stromaufnahme: ca. 2 mA

Steckerart: XLR 3-polig

Oberfläche: mattschwarz

Abmessungen: L: 79 mm, ø: 19 mm

Netto/Bruttogewicht: 32 g /192 g

Frequenzgang Polardiagramm

C 430

1.1 Precaution

1.2 Unpacking

1.3 Features

1.4 Brief

Description

Please make sure that the piece of equipment

your microphone will be connected to fulfills the

safety regulations in force in your country and is

fitted with a ground lead.

Check that the packaging contains all of the com-

ponents listed above. Should anything be miss-

ing, please contact your AKG dealer.

• Rugged condenser microphone for instrument

miking on stage.

• Flat frequency response ideally suited for

overhead miking of cymbals and hi-hat.

• Integrated windscreen for efficient suppres-

sion of wind noise.

• Transducer shock mount reduces handling and

cable noise.

• Frequency-independent cardioid polar

response for high gain before feedback.

The C 430 is a unidirectional condenser micro-

phone (pressure gradient microphone). It has

been designed primarily as an instrument micro-

phone for rough onstage use. Being a condenser

microphone, it delivers an exceptionally clear,

well-balanced sound and is therefore an ideal

overhead microphone for use on cymbals and hi-

hats. The frequency independent cardioid pickup

pattern of the C 430 ensures high gain before

feedback. A special shock mount for the trans-

1 Precaution/Description

1 C 430 1 SA 15 1 W 32 1

micro-

phone bag

C 430

Tabla de contenidos

Idiomas:

Otros manuales de Micrófono de Harman

Harman

Harman AKG CBL301B Manual de usuario

Harman

Harman AKG C1000S Manual de usuario

Harman

Harman JBL CSSM100 Manual de usuario

Harman

Harman AKG C 414 B-XLS Manual de usuario

Harman

Harman AKG LC 617 Manual de usuario

Harman

Harman JBL WIRELESS MICROPHONE SET Manual de usuario

Harman

Harman AKG CK 99 L Manual de usuario

Harman

Harman JBL QUANTUM Stream Manual de usuario

Harman

Harman JBL QUANTUM Stream Manual de usuario

Harman

Harman AKG LYRA Manual de usuario

Harman

Harman JBL CSLM30B Manual de usuario

Harman

Harman JBL CSLM30 Manual de usuario

Harman

Harman BSS FM-704 Manual de usuario

Harman

Harman AKG CK99 L Manual de usuario

Harman

Harman JBL CSLM20 Manual de usuario

Harman

Harman AKG C2000 Manual de usuario

Harman

Harman Crown CM-311A Manual de usuario

Harman

Harman JBL PBM100 Manual de usuario

Harman

Harman JBL WIRELESS MICROPHONE SET Manual de usuario

Harman

Harman AKG SOUND GRABBER II Manual de usuario

Harman

Harman AKG LYRA Manual de usuario

Harman

Harman AKG Pressure Zone Microphone PZM11 LL WR Manual de usuario

Harman

Harman AKG C 12 VR Manual de instrucciones

Harman

Harman AKG Ara Manual de usuario

Manuales populares de Micrófono de otras marcas

IK Multimedia

IK Multimedia iRig Stream MIC PRO Manual de usuario

DAPAudio

DAPAudio RM-101 Manual de usuario

AKG

AKG CHM 21 Manual de usuario

Sennheiser

Sennheiser evolution wireless series EM 100 Manual de usuario

Sony

Sony C-48 Manual de usuario

GIGAMEDIA

GIGAMEDIA GGM PAMICUHFG Manual de usuario

Shure

Shure WH30TQG Manual de usuario

auna PRO

auna PRO MIC-900 Manual de usuario

AKG

AKG D 3800 Manual de usuario

Shure

Shure KSM141 Manual de usuario

MAIIN SOUND

MAIIN SOUND IIN style Manual de usuario

Earthworks

Earthworks TC25 Manual de usuario

Sennheiser

Sennheiser evolution D1 Manual de usuario

Alesis

Alesis MicLink Wireless Manual de usuario

DSPPA

DSPPA D6234 Manual de usuario

Monacor

Monacor IMG STAGELINE ECM-300B Manual de usuario

Ansr Audio

Ansr Audio Scan16 Manual de usuario

Shure

Shure MXA710 Series Manual de usuario
