Hans Grohe Raindance E 100 Set Manual

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d'emploi / Instructions de montage 3

EN Instructions for use / assembly instructions 4

IT Istruzioni per l'uso / Istruzioni per Installazione 5

ES Modo de empleo / Instrucciones de montaje 6

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 10

CS Návod k použití / Montážní návod 11

SK Návod na použitie / Montážny návod 12

ZH 用户手册/组装说明 13

RU Руководство пользователя / Инструкция по

монтажу 14

HU Használati útmutató / Szerelési útmutató 15

FI Käyttöohje / Asennusohje 16

SV Bruksanvisning / Monteringsanvisning 17

LT Vartotojo instrukcija / Montavimo instrukcijos 18

HR Upute za uporabu / Uputstva za instalaciju 19

TR Kullanım kılavuzu / Montaj kılavuzu 20

RO Manual de utilizare / Instrucţiuni de montare 21

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22

SL Navodilo za uporabo / Navodila za montažo 23

ET Kasutusjuhend / Paigaldusjuhend 24

LV Lietošanas pamācība / Montāžas instrukcija 25

SR Uputstvo za upotrebu / Uputstvo za montažu 26

NO Bruksanvisning / Montasjeveiledning 27

BG Инструкция за употреба / Ръководство за

монтаж 28

SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29

AR  / 30

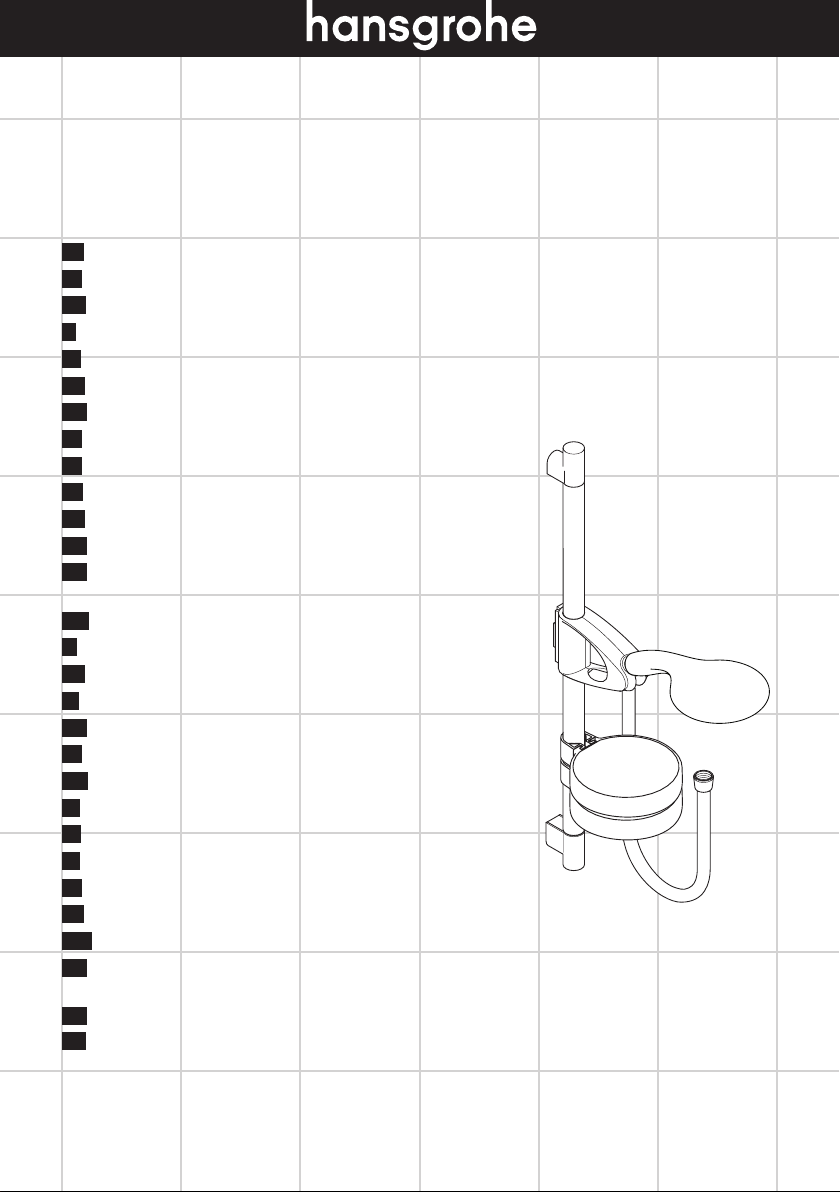

Raindance E 100 Set

27881000 / 27883000

Raindance E 120 Set

27885000 / 27887000

Raindance E 150 Set

27897000 / 27894000

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Kinder, sowie Erwachsene mit körperlichen, geis-

tigen und / oder sensorischen Einschränkungen

dürfen das Produkt nicht unbeaufsichtigt benutzen.

Personen, die unter Alkohol- oder Drogeneinﬂuss

stehen, dürfen das Produkt nicht benutzen.

Der Kontakt der Brausestrahlen mit empﬁndlichen

Körperstellen (z. B. Augen) muss vermieden werden.

Es muss ein ausreichender Abstand zwischen Brause

und Körper eingehalten werden.

Das Produkt darf nicht als Haltegriﬀ benutzt werden.

Es muss ein separater Haltegriﬀ montiert werden.

Das Produkt darf nur zu Bade-, Hygiene- und Körper-

reinigungszwecken eingesetzt werden.

Brausenschläuche sind nur zum Anschluss von Brau-

sen an Armaturen geeignet. Eine Absperrung nach

dem Schlauch in Fließrichtung ist unzulässig!

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschä-

den untersucht werden. Nach dem Einbau werden

keine Transport- oder Oberﬂächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den gülti-

gen Normen montiert, gespült und geprüft werden.

• Die in den Ländern jeweils gültigen Installationsrichtli-

nien sind einzuhalten.

• Bei der Montage des Produktes durch qualiﬁziertes

Fachpersonal ist darauf zu achten, dass die Befes-

tigungsﬂäche im gesamten Bereich der Befestigung

plan ist (keine vorstehenden Fugen oder Fliesenver-

satz), der Wandaufbau für eine Montage des Produk-

tes geeignet ist und keine Schwachstellen aufweist.

Die beigelegten Schrauben und Dübel sind nur für

Beton geeignet. Bei anderen Wandaufbauten sind die

Herstellerangaben des Dübelherstellers zu beachten.

• Der beigepackte Filtereinsatz (97708000) muss

eingebaut werden, um den Normdurchﬂuss der

Handbrause zu gewährleisten und um Schmutzeinspü-

lungen aus dem Leitungsnetz zu vermeiden. Wird ein

größerer Wasserdurchﬂuss gewünscht, muss anstelle

des Filtereinsatzes (97708000) die Siebdichtung

(94246000) eingesetzt werden. Schmutzeinspülun-

gen können die Funktion beeinträchtigen und/oder zu

Deutsch

Serviceteile (siehe Seite 38)

Sonderzubehör (nicht im Lieferum-

fang enthalten)

Fliesenausgleichsscheibe chrom

#96186000

Reinigung (siehe Seite 37) und

beiliegende Broschüre

Bedienung (siehe Seite 36)

Montage siehe Seite 34

Maße (siehe Seite 31)

Kein essigsäurehaltiges Silikon verwenden!

Beschädigungen an Funktionsteilen der Handbrause

führen, für hieraus ergebende Schäden haftet Hansg-

rohe nicht.

• Optimale Funktion nur in Verbindung mit Hansgrohe

Handbrausen und Hansgrohe Brausenschläuchen

garantiert.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 60°C

Thermische Desinfektion: max. 70°C / 4 min

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Durchﬂussdiagramm

(siehe Seite 33)

Prüfzeichen (siehe Seite 40)

Symbolbeschreibung

Durch die Exzenterbuchse können Bohrtole-

ranzen ausgeglichen werden.

(siehe Seite 35)

Consignes de sécurité

Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou

coupure.

Il est interdit aux enfants ainsi qu'aux adultes ayant

des insuﬃsantes physiques, psychiques et/ou

motoriques d'utiliser la douche sans surveillance. De

même, il est interdit à des personnes sous inﬂuence

d'alcool ou de drogues d'utiliser la douche.

Éviter le contact du jet de la douchette avec les

parties sensibles du corps (telles par ex. que les

yeux). Veiller à respecter un écart suﬃsant entre la

douchette et le corps

Le produit ne doit pas servir de poignée. Monter

pour cela une poignée séparée.

Le système de douche ne doit servir qu'à se laver et

à assurer l'hygiène corporelle.

Les ﬂexibles de douche ne doivent être utilisés que

pour le raccordement d ’une douche à main à un

robinet. Le montage d ’un système d ’arrêt après le

ﬂexible, en direction du courant d ’eau est stricte-

ment interdit.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a

subi aucun dommage pendant le transport Après le

montage, tout dommage de transport ou de surface

ne pourra pas être reconnu.

• Les conduites et la robinetterie doivent être montés,

rincés et contrôlés selon les normes en vigueur.

• Les directives d'installation en vigueur dans le pays

concerné doivent être respectées.

• Lors du montage du produit par un ouvrier qualiﬁé,

il faut faire attention à ce que la surface de ﬁxation

soit plane sur toute son étendue (aucun dépassement

de joint ni de carrelage), que la construction de la

paroi soit adaptée à l'installation du produit et surtout

ne présente aucun point faible. Les vis et les chevilles

fournies sont uniquement apropriées au béton. Pour

les autres constructions, il faudra tenir compte des

préconisations du fabriquant de cheville.

• L' élément-ﬁltre (97708000) , pièce jointe, doit être

installé pour garantir le débit normalisé et pour éviter

l' inﬁltration d' impuretés venant du réseau. Si l' on

désire un débit plus important, il faut remplacer l' élé-

ment-ﬁltre (97708000) par le joint-ﬁltre (94246000).

Français

Pièces détachées (voir pages 38)

Accessoires en option (ne fait pas

partie de la fourniture)

cale de compensation chromé #96186000

Nettoyage (voir pages 37) et bro-

chure ci-jointe

Instructions de service (voir

pages 36)

Montage voir pages 34

Dimensions (voir pages 31)

Ne pas utiliser de silicone contenant de

l'acide acétique!

L' inﬁltration d' impuretés peut réduire ou détériorer

le fonctionnement de la douchette, Hansgrohe ne se

porte pas garant pour les dommages en résultant.

• Un fonctionnement optimal est seulement garanti en

combinaison avec des douches à main et des ﬂexibles

Hansgrohe.

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 - 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude: max. 60°C

Désinfection thermique: max. 70°C / 4 min

Le produit est exclusivement conçu pour de l'eau

potable!

Diagramme du débit

(voir pages 33)

Classiﬁcation acoustique et

débit (voir pages 40)

Description du symbole

Grâce à l´axe excentrique de réglage on

peut rattraper la tolérance de perçage.

(voir pages 35)

Safety Notes

Gloves should be worn during installation to prevent

crushing and cutting injuries.

Children as well as adults with physical, mental and/

or sensoric impairments must not use this product

without proper supervision. Persons under the inﬂu-

ence of alcohol or drugs are prohibited from using

this product.

Do not allow the streams of the shower touch sensi-

tive body parts (such as your eyes). An adequate

distance must be kept between the shower and you.

The product may not be used as a holding handle. A

separate handle must be installed.

The shower system may only be used for bathing,

hygienic and body cleaning purposes.

Shower hoses are only suitable for a connection

from the shower to the ﬁtting. Never ﬁt a shut-oﬀ

device between the ﬁtting and the hose.

Installation Instructions

• Prior to installation, inspect the product for transport

damages. After it has been installed, no transport or

surface damage will be honoured.

• The pipes and the ﬁxture must be installed, ﬂushed

and tested as per the applicable standards.

• The plumbing codes applicable in the respective

countries must be oberserved.

• Where the contractor mounts the product, he should

ensure that the entire area of the wall to which the

mounting plate is to be ﬁtted, is ﬂat (no projecting

joints or tiles sticking out), that the structure of the wall

is suitable for the installation of the product and has

no weak points. The enclosed screws and dowels are

only suitable for concrete. For another wall construc-

tions the manufacturer's indications of the dowel

manufacturer have to be taken into account.

• The ﬁlter insert (97708000) must be used to ensure

the standard ﬂow rate and to protect the hand

shower against incoming dirt by pipework. Do you

want a larger water ﬂow rate, then you must use the

ﬁlter packing (94246000) instead of the ﬁlter insert

(97708000). Incoming dirt leads to defects or/and

can damage parts of the hand shower; such caused

faults voids all liability and guarantee claims.

• Optimal functioning is only guaranteed with the com-

bination of Hansgrohe hand showers and Hansgrohe

English

Spare parts (see page 38)

Special accessories (order as an

extra)

tile-matching-disk chrome plated

#96186000

Cleaning (see page 37) and en-

closed brochure

Operation (see page 36)

Assembly see page 34

Dimensions (see page 31)

Do not use silicone containing acetic acid!

shower hoses.

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 60°C

Thermal disinfection: max. 70°C / 4 min

The product is exclusively designed for drinking water!

Flow diagram

(see page 33)

Test certiﬁcate (see page 40)

Symbol description

With the excentric washer it is possible to

equalize tolerance of the drilling.

(see page 35)

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da schiac-

ciamento e da taglio bisogna indossare guanti

protettivi.

I bambini e gli adulti aﬀetti da menomazioni ﬁsiche,

psichiche e/o sensoriali devono utilizzare il sistema

doccia solo sotto sorveglianza. Il prodotto non deve

essere utilizzato da persone sotto l'eﬀetto di droghe

o alcolici.

Bisogna evitare il contatto fra il getto della doccia

e parti del corpo delicate (ad es. gli occhi). Fra

il soﬃone ed il corpo va mantenuta una distanza

suﬃciente.

Il prodotto non deve essere utilizzato come maniglia,

questa deve essere motata separatamente.

Il sistema doccia deve essere utilizzato esclusivamen-

te per l'giene del corpo.

I ﬂessibili devono essere inseriti solo tra l ’uscita dell

’acqua e la doccetta. Non deve essere introdotta al-

cuna prolunga tra il ﬂessibile e l ’uscita dell ’acqua.

Istruzioni per il montaggio

• Prima del montaggio è necessario controllare che non

ci siano stati danni durante il trasporto. Una volta ese-

guito il montaggio, non verranno riconosciuti eventuali

danni di trasporto o delle superﬁci.

• Montare, lavare e controllare tubature e rubinetteria

rispettando le norme correnti.

• Vanno rispettate le direttive di installazione nazionali

vigenti nel rispettivo paese.

• Quando il personale tecnico specializzato esegue il

montaggio del prodotto è necessario assicurarsi che

la superﬁcie di ﬁssaggio sia piana in tutta l’area di

ﬁssaggio (senza giunti sporgenti o spostamento delle

piastrelle), che la struttura della parete sia adatta per

il montaggio del prodotto e soprattutto che non ci

siano dei punti deboli. Le viti e i tasselli in dotazione

sono adatti solo per calcestruzzo. In caso di altre

strutture della parete vanno osservare le indicazioni

del produttore dei tasselli.

• Il ﬁltro supplementare (97708000) deve essere

utilizzato per assicurare il normale ﬂusso dell'acqua

e proteggere la doccetta dai depositi di calcare. Se

volete un ﬂusso d'acqua maggiore dovete usare il

ﬁltro dell'imballaggio(94246000) invece del ﬁltro

supplementare(97708000). Lo sporco in entrata può

Italiano

Parti di ricambio (vedi pagg. 38)

Accessori speciali (non contenuto

nel volume di fornitura)

distanziali da piastrella cromato

#96186000

Pulitura (vedi pagg. 37) e brochure

allegata

Procedura (vedi pagg. 36)

Montaggio vedi pagg. 34

Ingombri (vedi pagg. 31)

Non utilizzare silicone contenente acido

acetico!

danneggiare le parti della doccetta; questo é motivo

di molte lamentele del cliente.

• Funzionalità ottimale solamente in combinazione con

doccette e ﬂessibili Hansgrohe.

Dati tecnici

Pressione d'uso: max. 1 MPa

Pressione d'uso consigliata: 0,1 - 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell'acqua calda: max. 60°C

Disinfezione termica: max. 70°C / 4 min

Il prodotto è concepito esclusivamente per acqua

potabile!

Diagramma ﬂusso

(vedi pagg. 33)

Segno di veriﬁca (vedi pagg. 40)

Descrizione simbolo

Con la rondella eccentrica è possibile equili-

brare tolleranze diverse tra i fori.

(vedi pagg. 35)

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

Niños, así como adultos con limitaciones corporales,

mentales y/o sensoriales no deben utilizar el sistema

de duchas sin vigilancia. Personas que se encuen-

tran bajo el efecto de alcohol o drogas, no deben

utilizar el sistema de duchas.

Debe evitarse el contacto del chorro del pulveriza-

dor con partes sensibles del cuerpo (por ej. ojos).

Debe mantenerse una distancia suﬁciente entre

pulverizador y cuerpo.

El producto no debe ser utilizado como un elemento

de sujeción. Debe montarse un elemento de sujeción

separado.

La grifería solo debe ser utilizada para ﬁnes de

baño, higiene y limpieza corporal.

Los ﬂexos deben usarse exclusivamente para la co-

nexión entre grifería y teleducha. Cualquier función

de cierre tras el ﬂexo y en la dirección del ﬂujo del

agua no está permitida.

Indicaciones para el montaje

• Antes del montaje se debe examinarse el producto

contra daños de transporte. Después de la instala-

ción so se reconoce ningún daño de transporte o de

superﬁcie.

• Los conductos y la grifería deben montarse, lavarse y

comprobarse según las normas vigentes.

• Es obligatorio el cumplimiento de las directrices de

instalación vigentes en el país respectivo.

• En el momento del montaje del producto por parte

de personal especializado y cualiﬁcado se deberá

prestar una atención especial a que la superﬁcie

de ﬁjación en toda el área de la ﬁjación sea plana

(sin juntas que sobresalen ni azulejos desplazados),

que la estructura de la pared sea adecuada para un

montaje del producto y que, ante todo, no presente

puntos débiles. Los tornillos y tacos adjuntos son sólo

apropiados para hormigón. En el caso de otras estruc-

turas murales se deberán considerar las indicaciones

del fabricante de tacos.

• La inserción del ﬁltro (97708000) debe usarse para

asegurar el caudal estandart y para proteger la

ducha de la suciedad proveniente de las tuberias. Si

se quiere un caudal mayor, se debe usar el paquete

Español

Repuestos (ver página 38)

Opcional (no incluido en el sumi-

nistro)

Pieza desuplemento cromado #96186000

Limpiar (ver página 37) y folleto

anexo

Manejo (ver página 36)

Montaje ver página 34

Dimensiones (ver página 31)

No utilizar silicona que contiene ácido

acético!

de ﬁltro (94246000) en lugar de la inserción de ﬁltro

(97708000). La suciedad puede producir defectos

y/o puede dañar partes de la cabecera de la ducha.

Por dichos defectos o fallos Hansgrohe no se hace

responsable.

• Sólo se garantiza una función óptima en combinación

con teleduchas y ﬂexos de Hansgrohe.

Datos técnicos

Presión en servicio: max. 1 MPa

Presión recomendada en servicio: 0,1 - 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 60°C

Desinfección térmica: max. 70°C / 4 min

El producto ha sido concebido exclusivamente para

agua potable.

Diagrama de circulación

(ver página 33)

Marca de veriﬁcación (ver pági-

na 40)

Descripción de símbolos

Durante la instalación y mediante la excéntri-

ca se puede corregir la posición de la barra.

(ver página 35)

Veiligheidsinstructies

Bij de montage moeten ter voorkoming van knel- en

snijwonden handschoenen worden gedragen.

Kinderen en volwassenen met lichamelijke, gees-

telijke en/of sensorische beperkingen mogen het

douchesysteem niet zonder toezicht gebruiken.

Personen onder invloed van alcohol of drugs mogen

het douchesysteem niet gebruiken.

Het contact van de douchestraal met gevoelige

lichaamsdelen (bijv. ogen) moet worden voorko-

men. Er moet voldoende afstand tussen douche en

lichaam aangehouden worden.

Het product mag niet als handgreep worden ge-

bruikt. Er moet een aparte handgreep gemonteerd

worden.

Het douchesysteem mag alleen voor het wassen,

hygiënische doeleinden en voor de lichaamreiniging

worden gebruikt.

De doucheslangen zijn alleen geschikt voor de

aansluiting van douches aan kranen. Een versper-

ring ná de doucheslang in de stroomrichting is niet

toelaatbaar.

Montage-instructies

• Vóór de montage moet het product gecontroleerd

worden op transportschade. Na de inbouw wordt

geen transport- of oppervlakteschade meer aanvaard.

• De leidingen en armaturen moeten gemonteerd, ge-

spoeld en gecontroleerd worden volgens de geldige

normen.

• De in de overeenkomstige landen geldende installatie-

richtlijnen moeten nageleefd worden.

• Bij de montage van het produkt door een vakkundige

installateur moet men erop letten dat het bevestigings-

oppervlak op één oppervlak zit (dus geen opliggende

voegen of verspringende tegels), de wand geschikt is

voor montage van produkten en zeker geen zwakke

plekken bevat. De bijgevoegde schroeven en duvels

zijn alleen geschikt voor beton. Bei andere wand-

soorten dient u te letten op de voorschriften van de

fabrikant van de schroeven en duvels.

• De bijgeleverde ﬁlter (97708000) moet ingebouwd

worden om de norm doorstroom van de handdou-

che te garanderen en vuil uit de leidingen tegen te

houden. Als er een grotere waterdoorlaat gewenst

wordt moet i.p.v. het ﬁlter (97708000) de dichting

Nederlands

Service onderdelen (zie blz. 38)

Toebehoren (behoort niet tot het

leveringspakket)

opvulschijf verchroomd #96186000

Reinigen (zie blz. 37) en bijgevoeg-

de brochure

Bediening (zie blz. 36)

Montage zie blz. 34

Maten (zie blz. 31)

Gebruik geen zuurhoudende silicone!

(94246000) geplaatst worden. Vuil uit de leidingen

kan schade aan de handdouche veroorzaken. Op

deze schade geeft Hansgrohe geen garantie.

• Optimal funktioneren gegarandeerd bij kombinatie

met Hansgrohe handdouche en doucheslang.

Technische gegevens

Werkdruk: max. max. 1 MPa

Aanbevolen werkdruk: 0,1 - 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 60°C

Thermische desinfectie: max. 70°C / 4 min

Het product is uitsluitend ontworpen voor drinkwater!

Doorstroomdiagram

(zie blz. 33)

Keurmerk (zie blz. 40)

Symboolbeschrijving

Door de excentrische bus kunnen eventuele

boorafwijkingen worden hersteld.

(zie blz. 35)

Sikkerhedsanvisninger

Ved monteringen skal der bruges handsker for at

undgå kvæstelser og snitsår.

Børn som også voksne med fysiske, mentale og

/ eller sensoriske begrænsninger må ikke bruge

brusersystemet uden opsyn. Personer som er under

indﬂydelse af alkohol eller narkotika må ikke bruge

brusersystemet.

Bruserstrålens kontakt med sensitive områder (f.eks.

øjne) skal undgås. Der skal være en tilstrækkelig

afstand mellem bruseren og kroppen.

Produktet må ikke bruges som håndtag. Der skal

monteres et separat håndtag.

Brusersystemet må kun bruges til bade-, hygiejne og

rengøringsformål.

Bruserslanger bør kun anvendes i forbindelse med

tilslutning mellem brusere og armatur. Det er ikke

tilladt at montere en afspærringsventil mellem bruser

og slange!

Monteringsanvisninger

• Før monteringen skal produktet kontrolleres for trans-

portskader. Efter monteringen godkendes transportska-

der eller skader på overﬂaden ikke længere.

• Ledningerne og armaturerne skal monteres, skylles og

kontrolleres iht. de gældende standarder.

• Installationsbestemmelserne, der gælder i det enkelte

land, skal overholdes.

• Ved montering er det vigtigt at sikre sig, at hele befæ-

stigelsesﬂaden er plan (ingen ujævne fuger eller ﬂiser),

samt at væggen er egnet til montering af produktet og

specielt, at væggen ikke har nogen svage punkter. De

medfølgende skruer og dübler er kun egnet til beton.

Ved anden vægopbygning bør producenten af dübler

kontaktes for nærmere information.

• Den vedlagte ﬁlterindsats (97708000) skal monteres

for at sikre en normal vandgennemstrømning og for

at forhindre at der kommer smuds i håndbruseren fra

rørsystemet. Ønskes en større vandgennemstrømning

skal ﬁlterindsatsen (97708000) erstattes med en

smudsfangsi (94246000). Snavs der er kommet ind

i håndbruseren kan skade funktionsdelene i håndbru-

seren, og Hansgrohes garanti gælder ikke for skader

der er opstået på denne måde.

• Optimal funktion garanteres for anvendelse i forbin-

delse med Hansgrohe håndbrusere og Hansgrohe

Dansk

Reservedele (se s. 38)

Specialtilbehør (ikke med i leve-

ringsomfang)

Afstandsskive Krom #96186000

Rengøring (se s. 37) og vedlagt

brochure

Brugsanvisning (se s. 36)

Montering se s. 34

Målene (se s. 31)

Der må ikke benyttes eddikesyreholdig

silikone!

bruseslanger.

Tekniske data

Driftstryk: max. 1 MPa

Anbefalet driftstryk: 0,1 - 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 60°C

Termisk desinfektion: max. 70°C / 4 min

Produktet er udelukkende beregnet til drikkevand!

Gennemstrømningsdiagram

(se s. 33)

Godkendelse (se s. 40)

Symbolbeskrivelse

Ved hjælp af den excentriske bøsning kan

evt. skævheder i borehullerne udlignes.

(se s. 35)

Avisos de segurança

Durante a montagem devem ser utilizadas luvas de

protecção, de modo a evitar ferimentos resultantes

de entalamentos e de cortes.

Crianças e adultos com deﬁciências motoras, men-

tais e/ou sensoriais não podem utilizar o sistema de

duche sem monitorização. Pessoas que estejam sob

a inﬂuência de álcool ou drogas não podem utilizar

o sistema de duche.

Deve-se evitar o contacto dos jactos de água com

partes do corpo sensíveis (p. ex. olhos). É necessá-

rio manter uma distância suﬁciente entre o chuveiro

e o corpo.

O produto não pode ser utilizado como pega de

apoio. Tem que ser montada uma pega separada.

O sistema de duche só pode ser utilizado para ﬁns

de higiene pessoal.

Os tubos ﬂexíveis são apenas adequados para uma

ligação do chuveiro à misturadora. Nunca instale

uma válvula de corte entre a misturadora e o tubo

ﬂexível.

Avisos de montagem

• Antes da montagem deve-se controlar o produto rela-

tivamente a danos de transporte. Após a montagem

não são aceites quaisquer danos de transporte ou de

superfície.

• As tubagens e a torneira têm que ser montadas,

enxaguadas e veriﬁcadas de acordo com as normas

em vigor.

• A prescrições de instalação válidas nos respetivos

países devem ser respeitadas.

• Durante a montagem do produto por técnicos quali-

ﬁcados, deve ter-se em atenção que a superfície de

ﬁxação seja plana em toda a área da ﬁxação (sem

juntas sobrepostas/salientes ou ladrilhos desloca-

dos), que o dispositivo de montagem na parede seja

adequado para uma montagem na parede e que este

não apresente nenhuns pontos fracos. Os parafusos

e buchas incluídos no volume de fornecimento são

apenas adequados para betão. Para outros métodos

de montagem na parede devem ser respeitadas as

indicações do fabricante das buchas.

• O ﬁltro de inserção (97708000) deve ser utilizado

para assegurar um caudal standart e para proteger

o chuveiro de mão de areias e resíduos provenientes

Português

Peças de substituição (ver página

38)

Acessórios especiais (não incluí-

do no volume de fornecimento)

Arruela espaçadora cromado #96186000

Limpeza (ver página 37) e brochu-

ra em anexo

Funcionamento (ver página 36)

Montagem ver página 34

Medidas (ver página 31)

Não utilizar silicone que contenha ácido

acético!

da tubagem. Se quiser um caudal maior, deve usar

o ﬁltro de junção (94246000) em vez do ﬁltro de

inserção (97708000). Resíduos e areias podem dani-

ﬁcar componentes ou provocar o mau funcionamento

do chuveiro; as avarias assim provocadas anulam a

responsabilidade e garantia Hansgrohe.

• O bom funcionamento é apenas garantido em

combinação com chuveiros de mão e tubos ﬂexíveis

Hansgrohe.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa

Pressão de func. recomendada: 0,1 - 0,4 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 60°C

Desinfecção térmica: max. 70°C / 4 min

Este produto foi única e exclusivamente concebido para

água potável!

Fluxograma

(ver página 33)

Marca de controlo (ver página

40)

Descrição do símbolo

Com o encaixe excêntrico é possível com-

pensar a tolerância da furação.

(ver página 35)

Wskazówki bezpieczeństwa

Aby uniknąć zranień, takich jak zgniecenia czy prze-

cięcia, podczas montażu należy nosić rękawice.

Zarówno dzieci, jak i dorośli z ﬁzycznymi, psychicz-

nymi i/lub sensorycznymi ograniczeniami nie mogą

korzystać z prysznica bez opieki. Osoby znajdujące

się pod wpływem alkoholu lub narkotyków nie

mogą korzystać z prysznica.

Należy unikać kontaktu strumienia wypływającego

z głowicy z wrażliwymi częściami ciała (np. ocza-

mi). Należy zachowywać odpowiednią odległość

pomiędzy głowicą a ciałem.

Produktu nie wolno używać jako uchwytu do trzyma-

nia się. Należy zamontować osobny uchwyt.

Prysznic może być używany tylko do kąpieli, higieny

i czyszczenia ciała.

Węże prysznicowe przeznaczone są do podłącze-

nia tylko z armaturą. Blokada za wężem w kierunku

przepływu jest niedopuszczalna.

Wskazówki montażowe

• Przed montażem należy skontrolować produkt

pod kątem szkód transportowych. Po montażu nie

widać żadnych szkód transportowych ani szkód na

powierzchni.

• Przewody i armatura muszą być montowane, płukane

i kontrolowane według obowiązujących norm.

• Należy przestrzegać wytycznych instalacyjnych

obowiązujących w danym kraju.

• Montaż produktu musi być wykonany przez wykwali-

ﬁkowanego fachowca. Powierzchnia w miejscu monta-

żu musi być równa (bez uskoków wzgl. wzajemnie

przesuniętych płytek). Ściana w miejscu montażu

musi być stabilna. Dołożone w komplecie śruby i kołki

rozporowe są przeznaczone do betonu. Przy innych

rodzajach ścian należy odpowiednio dobrać moco-

wanie i przestrzegać zaleceń producenta.

• Należy zamontować znajdującą się w opakowaniu

wkładkę ﬁltra (97708000), aby zapewnić przepi-

sowy przepływ przez prysznic ręczny i zapobiec

przedostawaniu się zanieczyszczeń z instalacji sie-

ciowej. Jeżeli pożądany jest większy przepływ wody,

wówczas należy zamiast wkładki ﬁltra (97708000)

użyć uszczelki z sitkiem (94246000). Przedostające

się zanieczyszczenia mogą mieć negatywny wpływ

na działanie i/lub prowadzić do usterek w działaniu

Polski

Części serwisowe (patrz strona

38)

Wyposażenie specjalne (Nie jest

częścią dostawy)

Podkładka do wyrównania płytek ceramicz-

nych chrom #96186000

Czyszczenie (patrz strona 37) i

dołączona broszura

Obsługa (patrz strona 36)

Montaż patrz strona 34

Wymiary (patrz strona 31)

Nie stosować silikonów zawierających kwas

octowy!

elementów prysznica ręcznego. Za powstałe z tego

tytułu szkody ﬁrma Hansgrohe nie ponosi odpowie-

dzialności.

• Optymalne działanie gwarantuje się tylko w odnie-

sieniu do pryszniców ręcznych i węży prysznicowych

Hansgrohe.

Dane techniczne

Ciśnienie robocze: maks. 1 MPa

Zalecane ciśnienie robocze: 0,1 - 0,4 MPa

(1 MPa = 10 bary = 147 PSI)

Temperatura wody gorącej: maks. 60°C

Dezynfekcja termiczna: maks. 70°C / 4 min

Produkt przeznaczony wyłącznie do wody pitnej!

Schemat przepływu

(patrz strona 33)

Znak jakości (patrz strona 40)

Opis symbolu

Za pomocą tulei mimośrodowej można

łatwo wyrównać tolerancje otworów.

(patrz strona 35)

Otros manuales para Raindance E 100 Set

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Producto de plomería de Hans Grohe

Hans Grohe

Hans Grohe Unica Wallbar E 06890 0 Series Manual de instrucciones

Hans Grohe

Hans Grohe Talis Select M51 220 1jet sBox 73852 Series Manual

Hans Grohe

Hans Grohe sBox 1348118 Series Manual

Hans Grohe

Hans Grohe iBox universal 2 Manual

Hans Grohe

Hans Grohe Montreux 97991 Series Instrucciones de montaje

Hans Grohe

Hans Grohe Focus Series Manual

Hans Grohe

Hans Grohe E 04060 0 Series Manual de instrucciones

Hans Grohe

Hans Grohe AXOR Starck 10120000 Manual de usuario

Hans Grohe

Hans Grohe Axor Uno 38850XX1 Manual de usuario

Hans Grohe

Hans Grohe Vivenis 75200 1 Series Manual de instrucciones

Hans Grohe

Hans Grohe Metris Classic 31078 Series Manual

Hans Grohe

Hans Grohe Logis 71401 Series Manual

Hans Grohe

Hans Grohe Versostat 2 Series Manual de usuario

Hans Grohe

Hans Grohe Raindance Duschpaneel 27005000 Manual de usuario

Hans Grohe

Hans Grohe Rebris S 72530 1 Series Guía

Hans Grohe

Hans Grohe Raindance E 120 3-Jet Series Manual de usuario

Hans Grohe

Hans Grohe Mediano 14261000 Manual

Hans Grohe

Hans Grohe AXOR Montreux 16859 0 Series Manual de instrucciones

Hans Grohe

Hans Grohe Crometta Vario 9 l/min 26332340 Manual de usuario

Hans Grohe

Hans Grohe PuraVida Manual de usuario

Hans Grohe

Hans Grohe Raindance S 27005XX1 Guía de instalación

Hans Grohe

Hans Grohe Limbo C 06104XX0 Manual de usuario

Hans Grohe

Hans Grohe Raindance Select E 360 Showerpipe 27398000 Manual de usuario

Hans Grohe

Hans Grohe Raindance Showerpipe 27146 1 Series Manual de instrucciones

Manuales populares de Producto de plomería de otras marcas

Weka

Weka 506.2020.00E Instrucciones de funcionamiento

Kohler

Kohler K-6228 Instrucciones de montaje

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manual de usuario

American Standard

American Standard DetectLink 6072121 Manual de usuario

Uponor

Uponor Contec TS Manual de usuario

Pfister

Pfister Selia 49-SL Manual de usuario

Fortis

Fortis VITRINA 6068700 Manual de usuario

Fortis

Fortis MILANO 78211JS Manual de usuario

Kohler

Kohler K-12183 Instrucciones de montaje

Maxxus

Maxxus MX-M206-01 Manual de usuario

Moen

Moen 5922 Series Manual de usuario

Viega

Viega Prevista Pure 8512 Manual de usuario

Kohler

Kohler Centerset K-15240 Instrucciones de montaje

Viega

Viega Prevista Dry 8522.33 Manual de usuario

Sanela

Sanela Lema SLP 59RB Manual de usuario

Elkay

Elkay EDF15AC Manual de instalación

baliv

baliv WT-140 Manual de usuario

Kohler

Kohler Mira Eco Manual de operación
