Hans Grohe Focus E2 31806 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d'emploi / Instructions de montage 3

EN Instructions for use / assembly instructions 4

IT Istruzioni per l'uso / Istruzioni per Installazione 5

ES Modo de empleo / Instrucciones de montaje 6

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 10

CS Návod k použití / Montážní návod 11

SK Návod na použitie / Montážny návod 12

ZH 用户手册 / 组装说明 13

RU Руководство пользователя / Инструкция по

монтажу 14

HU Használati útmutató / Szerelési útmutató 15

FI Käyttöohje / Asennusohje 16

SV Bruksanvisning / Monteringsanvisning 17

LT Vartotojo instrukcija / Montavimo instrukcijos 18

HR Upute za uporabu / Uputstva za instalaciju 19

TR Kullanım kılavuzu / Montaj kılavuzu 20

RO Manual de utilizare / Instrucţiuni de montare 21

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22

SL Navodilo za uporabo / Navodila za montažo 23

ET Kasutusjuhend / Paigaldusjuhend 24

LV Lietošanas pamācība / Montāžas instrukcija 25

SR Uputstvo za upotrebu / Uputstvo za montažu 26

NO Bruksanvisning / Montasjeveiledning 27

BG Инструкция за употреба / Инструкция за

употреба 28

SQ Udhëzuesi i përdorimit / Udhëzime rreth

montimit 29

AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30

Focus E

31780000

Focus S

31786000

Focus E²

31806XXX

6 Sicherheitshinweise

6Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

6Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen

werden.

Montagehinweise

• Die Armatur muss nach den gültigen Normen montiert,

gespült und geprüft werden.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 – 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 80°C

Empfohlene Heißwassertemperatur: 65°C

Hansgrohe Armaturen können in Verbindung mit hydraulisch

und thermisch gesteuerten Durchlauferhitzern eingesetzt

werden wenn der Fließdruck mindestens 0,15 MPa beträgt.

Deutsch

Reinigung

siehe beiliegende Broschüre

Bedienung (siehe Seite 34)

Serviceteile (siehe Seite 35)

Montage siehe Seite 31

Maße (siehe Seite 33)

Kein essigsäurehaltiges Silikon verwenden!

Einhandmischer mit

Warmwasserbegrenzung, Justierung

siehe Seite 32. In Verbindung

mit Durchlauferhitzern ist eine

Warmwassersperre nicht notwendig.

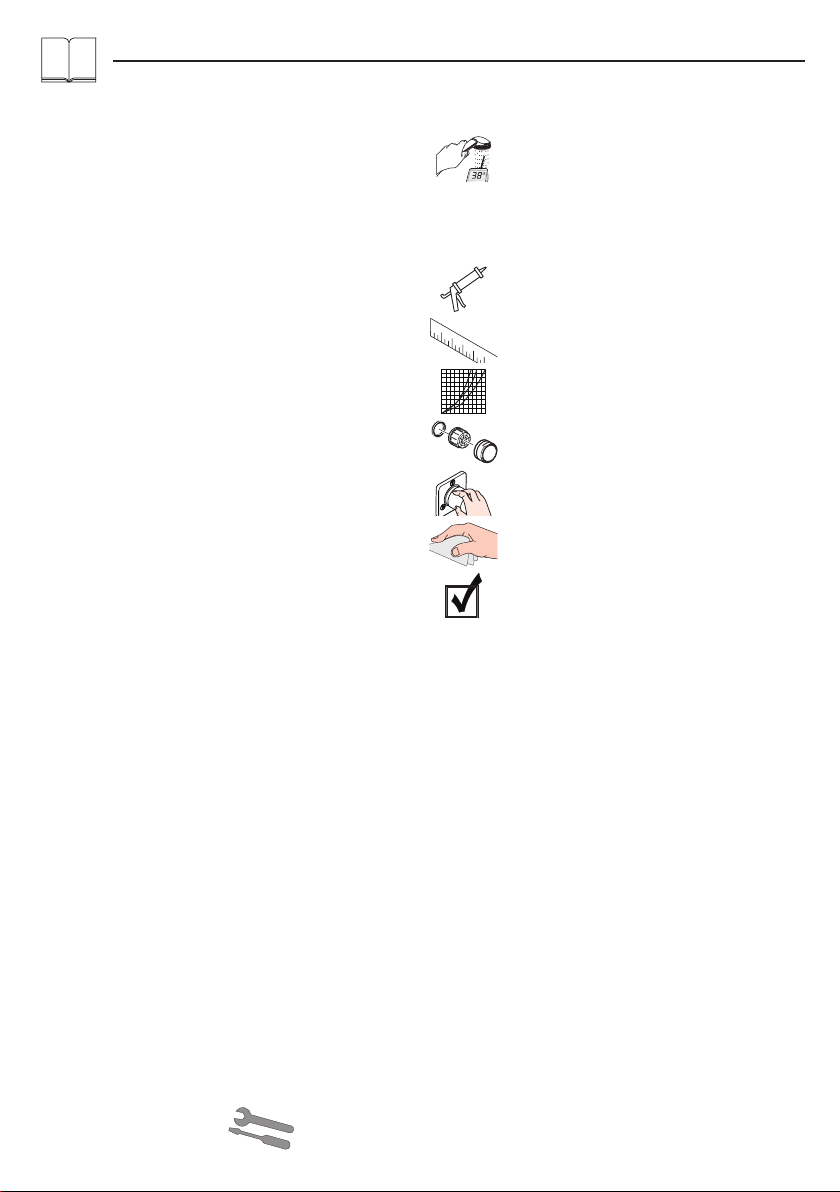

Symbolerklärung

Durchflussdiagramm

(siehe Seite 33)

Prüfzeichen (siehe Seite 36)

6 Consignes de sécurité

6Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou

coupure

6Il est conseillé d‘équilibrer les pressions de l‘eau

chaude et froide.

Instructions pour le montage

• La robinetterie doit être installée, rincée et contrôlée

conformément aux normes valables.

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 – 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d’eau chaude: max. 80°C

Température recommandée: 65°C

Les mitigeurs Hansgrohe fonctionnent également en

association à des chauffe-eau à commande hydraulique

ou thermique à condition que la pression soit au

minimum de 0,15 MPa.

Français

Nettoyage

voir la brochure ci-jointe

Instructions de service (voir page

34)

Pièces détachées (voir pages 35)

Montage voir page 31

Dimensions (voir page 33)

Ne pas utiliser de silicone contenant de

l‘acide acétique!

Mitigeur avec limitation de la température:

consulter la page 32 pour le réglage.

Une limitation de la température n‘est pas

nécessaire quand le mitigeur est alimenté

par un chauffe-eau instantané.

Description du symbole

Diagramme du débit

(voir page 33)

Classification acoustique et

débit (voir page 36)

6 Safety Notes

6Gloves should be worn during installation to prevent

crushing and cutting injuries.

6The hot and cold supplies must be of equal

pressures.

Installation Instructions

• The fitting must be installed, flushed and tested after

the valid norms.

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 – 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 80°C

Recommended hot water temp.: 65°C

Hansgrohe mixers can be used together with

hydraulically and thermically controlled continuous flow

heaters if the flow pressure is at least 0,15 MPa.

English

Cleaning see enclosed brochure

Operation (see page 34)

Spare parts (see page 35)

Assembly see page 31

Dimensions (see page 33)

Do not use silicone containing acetic acid!

To adjust the hot water limiter on single lever

mixers, please see page 32. No adjustment

is necessary when using a continuous flow

water heater.

Symbol description

Flow diagram

(see page 33)

Test certificate (see page 36)

6 Indicazioni sulla sicurezza

6Durante il montaggio, per pevitare ferite da

schiacciamento e da taglio bisogna indossare guanti

protettivi.

6Attenzione! Compensare le differenze di pressione

tra i collegamenti dell‘acqua fredda e dell‘acqua

calda.

Istruzioni per il montaggio

• La rubinetteria deve essere installata, pulita e testata

secondo le istruzioni riportate!

Dati tecnici

Pressione d‘uso: max. 1 MPa

Pressione d‘uso consigliata: 0,1 – 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell’acqua calda: max. 80°C

Temp. dell‘acqua calda consigliata: 65°C

I miscelatori Hansgrohe possono venire usati con caldaie

a „bassa pressione“ se la pressione di flusso è almeno di

0,15 MPa.

Italiano

Pulitura vedi il brochure allegata

Procedura (vedi pagg. 34)

Parti di ricambio (vedi pagg. 35)

Montaggio vedi pagg. 31

Ingombri (vedi pagg. 33)

Non utilizzare silicone contenente acido

acetico!

Regolazione del limitatore di erogazione di

acqua calde dei miscelatori monocomando,

vedere pagina 32. In combinazione

con le caldaie istantanee, il limitatore

di erogazione di acqua calda non è

necessario.

Descrizione simbolo

Diagramma flusso

(vedi pagg. 33)

Segno di verifica (vedi pagg. 36)

6 Indicaciones de seguridad

6Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

6Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

• El grifo tiene que ser instalado, probado y testado,

según las normas en vigor.

Datos técnicos

Presión en servicio: max. 1 MPa

Presión recomendada en servicio: 0,1 – 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 80°C

Temp. recomendada del agua caliente: 65°C

Los mezcladores Hansgrohe pueden ser utilizados junto

con calentadores continuos de agua que sean manejados

de manera hidráulica o térmica, siempre que la presión en

servicio ascienda a un mínimo de 0,15 MPa.

Español

Limpiar ver el folleto anexo

Manejo (ver página 34)

Repuestos (ver página 35)

Montaje ver página 31

Dimensiones (ver página 33)

No utilizar silicona que contiene ácido

acético!

Uso como mezclador monomando con

limitación del caudal de agua caliente: ver

ajuste en pagina 32. En combianción con

calentadores instantáneos no es necesario

limitar el caudal de agua caliente.

Descripción de símbolos

Diagrama de circulación

(ver página 33)

Marca de verificación (ver

página 36)

6 Veiligheidsinstructies

6Bij de montage moeten ter voorkoming van knel- en

snijwonden handschoenen worden gedragen.

6Grote drukverschillen tussen de kouden warm

wateraansluitingen dienen vermeden te worden.

Montage-instructies

• Leidingen doorspoelen volgens Norm. De mengkraan

vervolgens monteren en controleren.

Technische gegevens

Werkdruk: max. max. 1 MPa

Aanbevolen werkdruk: 0,1 – 0,5 MPa

Getest bij: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 80°C

Aanbevolen warm water temp.: 65°C

Hansgrohe kranen kunnen samen met hydraulisch en

thermisch gestuurde geisers gebruikt worden indien de

uitstroomdruk min. 0,15 MPa bedraagt.

Nederlands

Reinigen

zie bijgevoegde brochure

Bediening (zie blz. 34)

Service onderdelen (zie blz. 35)

Montage zie blz. 31

Maten (zie blz. 33)

Gebruik geen zuurhoudende silicone!

Eéngreepsmengkranen met

warmwaterbegrenzing, instelling zie

blz. 32. In kombinatie met geisers is een

warmwaterbegrenzing niet noodzakelijk.

Symboolbeschrijving

Doorstroomdiagram

(zie blz. 33)

Keurmerk (zie blz. 36)

6 Sikkerhedsanvisninger

6Ved monteringen skal der bruges handsker for at

undgå kvæstelser og snitsår.

6Større trykforskelle mellem koldt og varmt vand bør

udjævnes.

Monteringsanvisninger

• Ifølge gældende regler, skal armaturet monteres,

skylles igennem og afprøves.

Tekniske data

Driftstryk: max. 1 MPa

Anbefalet driftstryk: 0,1 – 0,5 MPa

Prøvetryk: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 80°C

Anbefalet varmtvandstemperatur: 65°C

Hansgrohe armaturer kan anvendes i forbindelse med

hydraulisk- og termiskstyrede gennemstrømningsvandvar

mere ved et vandtryk på 0,15 MPa.

Dansk

Rengøring

se venligst den vedlagte brochure

Bediening (se s. 34)

Reservedele (se s. 35)

Montering se s. 31

Målene (se s. 33)

Der må ikke benyttes eddikesyreholdig

silikone!

Etgrebsarmaturer med

varmtvandsbegrænsning, justering se side

32. I forbindelse med gennemstrømningsvan

dvarmer er en varmtvandsbegrænsning ikke

nødvendig.

Symbolbeskrivelse

Gennemstrømningsdiagram

(se s. 33)

Godkendelse (se s. 36)

6 Avisos de segurança

6Durante a montagem devem ser utilizadas luvas de

protecção, de modo a evitar ferimentos resultantes

de entalamentos e de cortes.

6Grandes diferenças entre as pressões das águas

quente e fria devem ser compensadas.

Avisos de montagem

• A misturadora deve ser instalada, purgada e testada

de acordo com as normas em vigor.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa

Pressão de func. recomendada: 0,1 – 0,5 MPa

Pressão testada: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 80°C

Temp. água quente recomendada: 65°C

As misturadoras Hansgrohe podem ser utilizadas com

esquentadores (de controlo térmico ou hidráulico) desde

que a pressão de utilização seja, no minimo, de 0,15 MPa.

Português

Limpeza

consultar a seguinte brochura

Funcionamento (ver página 34)

Peças de substituição (ver página

35)

Montagem ver página 31

Medidas (ver página 33)

Não utilizar silicone que contenha ácido

acético!

Misturadora monocomando equipada com

limitador de temperatura (vide pàg.32). Em

combinação com caldeira ou esquentador

instantâneo o limitador de água quente não

se aplica.

Descrição do símbolo

Fluxograma

(ver página 33)

Marca de controlo (ver página

36)

6 Wskazówki bezpieczeństwa

6Aby uniknąć zranień, takich jak zgniecenia

czy przecięcia, podczas montażu należy nosić

rękawice.

6Znaczne różnice ciśnień na dopływach ciepłej i

zimnej wody muszą zostać wyrównane.

Wskazówki montażowe

• Armatura musi być zamontowana, przepłukana i

wypróbowana według obowiązujących norm.

Dane techniczne

Ciśnienie robocze: maks. 1 MPa

Zalecane ciśnienie robocze: 0,1 – 0,5 MPa

Ciśnienie próbne: 1,6 MPa

(1 MPa = 10 bary = 147 PSI)

Temperatura wody gorącej: maks. 80°C

Zalecana temperatura wody gorącej: 65°C

Armatura Hansgrohe może być stosowana z

przepływowymi podgrzewaczami wody sterowanymi

hydraulicznie i termicznie w przypadku, gdy ciśnienie

przepływu wynosi co najmniej 0,15 MPa.

Polski

Czyszczenie

patrz dołączona broszura

Obsługa (patrz strona 34)

Części serwisowe (patrz strona

35)

Montaż patrz strona 31

Wymiary (patrz strona 33)

Nie stosować silikonów zawierających kwas

octowy!

Mieszacz jednouchwytowy z

ogranicznikiem temperatury wody,

ustawianie, patrz str. 32. W połączeniu

z przepływowym podgrzewaczem wody

ogranicznik temperatury wody nie jest

konieczny.

Opis symbolu

Schemat przepływu

(patrz strona 33)

Znak jakości (patrz strona 36)

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Producto de plomería de Hans Grohe

Hans Grohe

Hans Grohe F14 40963000 Manual de usuario

Hans Grohe

Hans Grohe Raindance 28105000 Manual

Hans Grohe

Hans Grohe AXOR Carlton17032 Series Manual de usuario

Hans Grohe

Hans Grohe Zesis M33 150 2jet sBox lite 74803 Series Manual

Hans Grohe

Hans Grohe ShowerSelect 15738400 Manual de usuario

Hans Grohe

Hans Grohe Rebris S 240 CoolStart 72580 Series Manual

Hans Grohe

Hans Grohe Talis Select M51 300 1jet 72821000 Manual

Hans Grohe

Hans Grohe Croma 1jet Series Manual de usuario

Hans Grohe

Hans Grohe RainButton iBox Control 01600180 Manual

Hans Grohe

Hans Grohe M415-H160 Series Manual

Hans Grohe

Hans Grohe AXOR Citterio 39134000 Manual

Hans Grohe

Hans Grohe Metropol E 15720 Series Manual

Hans Grohe

Hans Grohe Alfie Handshower 28560001 Manual de usuario

Hans Grohe

Hans Grohe Talis Select E 240 71753003 Manual

Hans Grohe

Hans Grohe Ecostat S 15757 Series Manual

Hans Grohe

Hans Grohe Flowstar 52105 Series Manual

Hans Grohe

Hans Grohe Ecostat Universal Series Manual

Hans Grohe

Hans Grohe Croma 160 Showerpipe 27244000 Manual

Hans Grohe

Hans Grohe Showerpipe Crometta S 240 Reno EcoSmart... Manual

Hans Grohe

Hans Grohe Square 15862 1 Series Manual de instrucciones

Hans Grohe

Hans Grohe Versostat2 Series Manual

Hans Grohe

Hans Grohe Croma Select S 280 Showerpipe 26890 Series Manual

Hans Grohe

Hans Grohe AXOR Starck Organic Manual

Hans Grohe

Hans Grohe Pulsify E / Unica 900 24380 0 Series Manual de usuario

Manuales populares de Producto de plomería de otras marcas

Weka

Weka 506.2020.00E Instrucciones de funcionamiento

Kohler

Kohler K-6228 Instrucciones de montaje

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manual de usuario

American Standard

American Standard DetectLink 6072121 Manual de usuario

Uponor

Uponor Contec TS Manual de usuario

Pfister

Pfister Selia 49-SL Manual de usuario

Fortis

Fortis VITRINA 6068700 Manual de usuario

Fortis

Fortis MILANO 78211JS Manual de usuario

Kohler

Kohler K-12183 Instrucciones de montaje

Maxxus

Maxxus MX-M206-01 Manual de usuario

Moen

Moen 5922 Series Manual de usuario

Viega

Viega Prevista Pure 8512 Manual de usuario

Kohler

Kohler Centerset K-15240 Instrucciones de montaje

Viega

Viega Prevista Dry 8522.33 Manual de usuario

Sanela

Sanela Lema SLP 59RB Manual de usuario

Elkay

Elkay EDF15AC Manual de instalación

baliv

baliv WT-140 Manual de usuario

Kohler

Kohler Mira Eco Manual de operación
