Hans Grohe E 04355 0 Series Manual de instrucciones

Metris C

15404xx1

04355xx0

EN Installation / User Instructions / Warranty

FR Instructions de montage / Mode d'emploi / Garantie

ES Instrucciones de montaje / Manejo / Garantía

English

Technical Information

Water pressure

recommended 15 - 75 PSI (0.1-0.5 MPa)

maximum 145 PSI (1 MPa)

Hot water temp.

recommended 120°-140° F (49°- 60°C)*

maximum 176°F (80° C)*

Flow rate @ 44 PSI 5.5 GPM (20.8 l/min)

* Please know and follow all applicable local plumb-

ing codes when setting the temperature on the water

heater.

Installation Considerations

• For best results, Hansgrohe recommends that

this unit be installed by a licensed, professional

plumber.

• Please read over these instructions thoroughly

before beginning installation. Make sure that

you have all tools and supplies needed to

complete the installation.

• This product is for use with shower heads rated

at 1.5 GPM (5.6 l/min) or higher.

• This trim is for use with iBox Universal Plus model

01850181 (not included).

• To prevent scald injury, the maximum output

temperature of the shower mixing valve must be

no higher than 120°F (49°C). In Massachusetts,

the maximum output temperature can be no

higher than 112° F (44°C).

• Keep this booklet and the receipt (or other proof

of date and place of purchase) for this product in

a safe place. The receipt is required should it be

necessary to request warranty parts.

The rotational limit stop (see page 18)

Adjust the rotational limit stop if:

• The maximum output temperature is greater

than 120°F (49°C) or that permitted by local

plumbing code

• The temperature of the incoming hot or cold

water supply changes seasonally, or if changes

are made to the water heater.

Français

Données techniques

Pression d’eau

recommandée 15 - 75 PSI (0.1-0.5 MPa)

maximum 145 PSI (1 MPa)

Température d'eau chaude

recommandée 120°-140° F (49°- 60°C)*

maximum 176°F (80° C)*

Capacité nominale 5.5 GPM (20.8 l/min)

* Vous devez connaître et respecter tous les codes de

plomberie locaux applicables pour le réglage de la

température du chauﬀe-eau.

• Pour de meilleurs résultats, Hansgrohe

recommande que ce produit soit installé par un

plombier professionnel licencié.

• Veuillez lire attentivement ces instructions avant

de procéder à l’installation. Assurez-vous

de disposer de tous les outils et du matériel

nécessaires pour l’installation.

• Ce produit devrait être seulement utilisé avec

les pommes de douche évaluées à 1.5 GPM

(5.6 l/min) ou plus.

• Ce dispositif requiert une pièce intérieure

01850181.

• Pour empêcher des blessures par

ébouillantement, la température de sortie

maximale du robinet de douche ne doit pas

excéder 120°F (49°C). Au Massachusetts, la

température de sortie maximale du robinet de

douche ne doit pas excéder 112°F (44°C).

À prendre en considération pour l’installation

• Conservez ce livret et le reçu (ou une autre

preuve sur laquelle ﬁgurent la date et l’endroit

de l’achat) pour ce produit dans un endroit sûr.

Le reçu est requis si vous commandez des pièces

sous garantie.

La butée de limite de rotation (voir p. 18)

Réglez la butée de limite de rotation si :

• La température maximale de l’eau est supérieure à

120 °F (49° C) ou à la température permise par

le code de plomberie local.

• La température de l’alimentation en eau chaude ou

froide varie selon les saisons, ou des modiﬁcations

sont apportées au chauﬀe-eau.

Español

Datos tecnicos

Presión en servicio

recomendada 15 - 75 PSI (0.1-0.5 MPa)

máximo 145 PSI (1 MPa)

Temperatura del agua caliente

recomendada 120°-140° F (49°- 60°C)*

máximo 176°F (80° C)*

Caudal máximo 5.5 GPM (20.8 l/min)*

* Debe conocer y cumplir todos los códigos locales

aplicables para ajustar la temperatura del calenta-

dor de agua.

Consideraciones para la instalación

• Para obtener mejores resultados, la instalación

debe estar a cargo de un plomero profesional

matriculado.

• Antes de comenzar la instalación, lea estas

instrucciones detenidamente. Asegúrese de

tener las herramientas y los insumos necesarios

para completar la instalación.

• Este producto debe ser utilizado sólo con

alcachofas de la ducha valoradas en 1.5 GPM

(5.6 l/min) o más.

• La unidad requiere una pieza interior de válvula

01850181.

• Para evitar escaldaduras, la máxima temperatura

de salida de la válvula de la ducha no debe

exceder los 120°F (49°C). En Massachusetts,

la máxima temperatura de salida de la válvula

de la ducha no debe exceder los 112°F (44°C).

• Mantenga este folleto y el recibo (u otro

comprobante del lugar y fecha de compra)

de este producto en lugar seguro. El recibo

se requiere en caso de ser necesario solicitar

piezas bajo garantía.

El tope límite rotacional (ver página 18)

Ajuste el tope límite rotacional si:

• La temperatura máxima de salida es mayor a

120°F (49° C) o la temperatura permitida por

el código de plomería local.

• La temperatura del suministro de entrada de

agua caliente o fría cambia estacionalmente, o

si se realizan cambios al calentador de agua.

This unit meets or exceeds the

following:

• ASME A112.18.1

• CSA B125.1

• ICC/ANSI A117-1

• Listed by IAPMO for use in the

US and Canada

15404xx1 04355xx0

3⅛"

4⅜"

⅝"

6¾"

3⅜"

2¼"

⅝"

6¾"

Tools Required / Outiles Utiles /

Herramientas Útiles

Tools Required / Outils Requis /

Herramientas Útiles

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio

This unit meets or exceeds the

following:

• ASME A112.18.1 / CSA B125.1

• Listed by IAPMO for use in the

US and Canada

closed

ferme

cerrado

open

ouvert

abierto

4 mm

English Français Español

Shower only

Remove the dust cover.

Open the cold stop.

Douche seulement

Retirez l’étiquette.

Ouvrez l’eau froide à la butée

d'arrêt d'isolation.

Ducha solamente

Retire la etiqueta.

Abra el paso del agua fría en el

cierre de servicio.

Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude

et de l’eau froide / Lave los suministros frío y caliente

Allow the cold supply to ﬂush for

at least ﬁve minutes.

Close the cold stop.

Rincez le conduite de l’eau

froide pour au moins 5 minutes.

Fermez l'eau froide à la butée

d'arrêt d'isolation.

Lave el suministro de agua

fría para por lo menos cinco

minutos.

Cierre el paso del agua fría en

el cierre de servicio.

90°

> 5 min

4 mm

English Français Español

Remove the ﬂushing block. Turn

it 90° and reinstall.

Open the hot stop.

Allow the hot supply to ﬂush for

at least 5 minutes.

Close the hot stop.

Retirez la vis de la pièce

d’insertion aﬄeurante. Tournez-

le à 90°, et réinstallez-le.

Ouvrez l’eau chaude à la butée

d'arrêt d'isolation.

Rincez le conduite de l’eau

chaude pour au moins 5

minutes.

Fermez l'eau chaude.

Retire el inserto de lavado.

Gírelo 90° y reinstálelo.

Abra el paso del agua caliente

en el cierre de servicio.

Lave el suministro de agua cali-

ente para por lo menos cinco

minutos.

Cierre el paso del agua caliente

en el cierre de servicio.

90° 90°

> 5 min

5 mm

4 mm 4 mm

English Français Español

Tub/shower

Remove the dust cover.

Open both stops.

Baignoire/douche

Retirez l’étiquette.

Ouvrez l’eau à les butées d'arrêt

d'isolation.

Baño / ducha

Retire la etiqueta.

Abra los pasos del agua en los

cierres de servicios.

Allow the hot and cold supplies

to ﬂush for at least 5 minutes.

Close the stops.

Rincez les conduites de l’eau

pour au moins 5 minutes.

Fermez l'eau chaude et

l'eau froid à les butées d'arrêt

d'isolation.

Lave los suministros de agua

para por lo menos cinco

minutos.

Cierre los pasos del agua

caliente y del agua fría en los

cierres de servicio.

Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude

et de l’eau froide / Lave los suministros frío y caliente

90°

> 5 min

4 mm

English Français Español

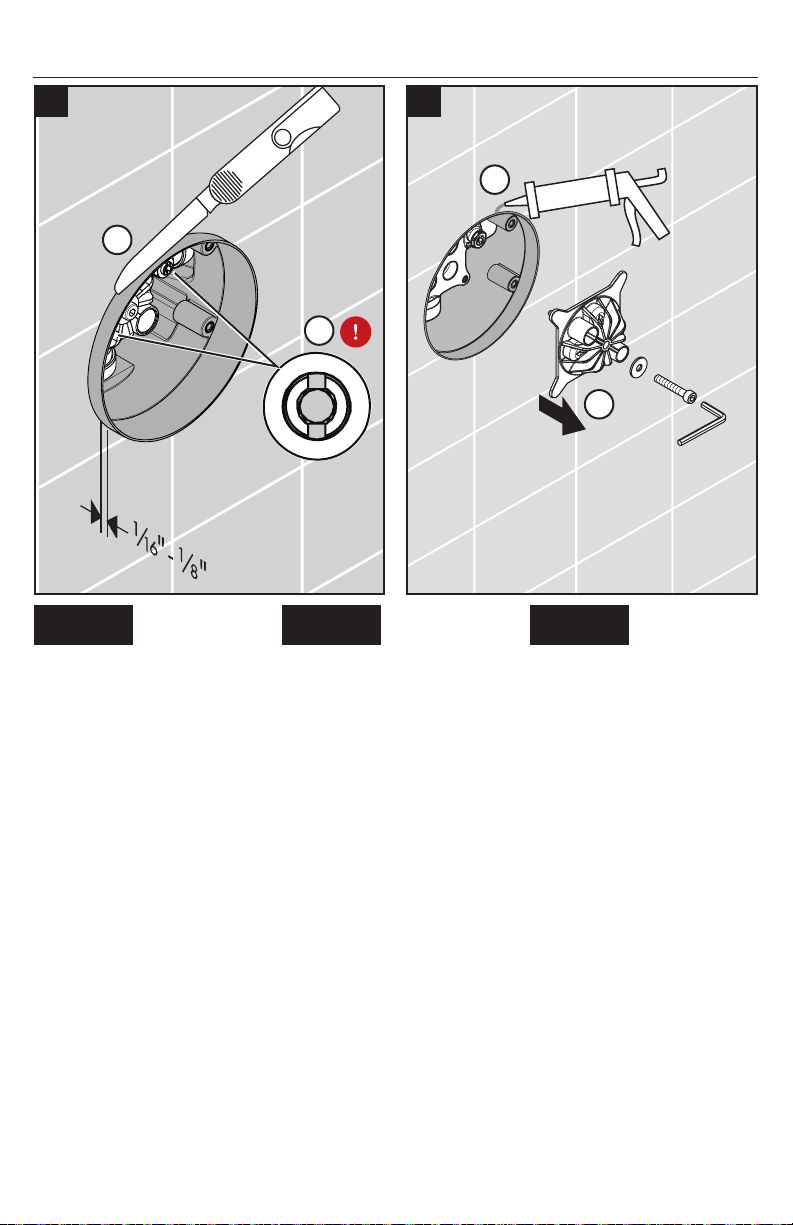

 Make sure that the stops

are closed.

Cut the plaster shield so that

it extends ¹⁄₁₆" - ⅛" from the

ﬁnished wall surface.

 Fermez l’eau à les bu-

tées d'arrêt d'isolation.

Coupez le protecteur de façon à

ce qu’une partie de ¹⁄₁₆ à ⅛ po

soit à l’extérieur de la surface

du mur ﬁni.

 Cierre el paso del agua

en la entrada del sumi-

nistro o los cierres de

servicio.

Corte el protector de yeso de

modo que sobresalga ¹⁄₁₆" - ⅛"

de la superﬁcie de la pared

terminada.

Seal the wall around the plaster

shield with waterproof sealant.

 Failure to seal the wall

can lead to possible

water damage.

Remove the ﬂush insert screw,

ﬂush insert, and seals.

Scellez le mur autour du

protecteur à l’aide d’un agent

d’étanchéité.

 Si le mur n’est pas scellé,

l’eau pourrait éven-

tuellement causer des

dommages.

Retirez la vis, la pièce d’insertion

aﬄeurante, et les joints.

Selle la pared alrededor del

protector de yeso con un sella-

dor impermeable.

 Si no se sella la pared,

pueden producirse da-

ños por acción del agua.

Retire el tornillo, el inserto de

lavado, y las juntas.

Installation / Installation / Instalación

1 2

5 mm

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Producto de plomería de Hans Grohe

Hans Grohe

Hans Grohe Status2 14184009 Manual

Hans Grohe

Hans Grohe Raindance S 27005XX1 Guía de instalación

Hans Grohe

Hans Grohe Focus E2 31730000 Manual de usuario

Hans Grohe

Hans Grohe Raindance Select E 360 Showerpipe 27398000 Manual de usuario

Hans Grohe

Hans Grohe Pulsify 105 1jet 24130 Series Manual de usuario

Hans Grohe

Hans Grohe AXOR Citterio M 34312009 Manual

Hans Grohe

Hans Grohe Metropol Classic 13425000 Manual de usuario

Hans Grohe

Hans Grohe Focus S Manual

Hans Grohe

Hans Grohe 91219000 Manual de usuario

Hans Grohe

Hans Grohe ShowerSelect S 15556 Series Manual

Hans Grohe

Hans Grohe Unica'B 27705 Series Manual de usuario

Hans Grohe

Hans Grohe AXOR Starck 40871 1 Series Guía de instalación

Hans Grohe

Hans Grohe Talis E2 31642000 Manual de usuario

Hans Grohe

Hans Grohe Focus E 2 31804000 Manual

Hans Grohe

Hans Grohe AddStoris 41742 Series Manual de usuario

Hans Grohe

Hans Grohe Cento L 14787000 Manual

Hans Grohe

Hans Grohe Focus N 70 71020 1 Series Manual de instrucciones

Hans Grohe

Hans Grohe Allegro E 04076 0 Series Guía de instalación

Hans Grohe

Hans Grohe Zesis M33 150 2jet 74821 Series Manual

Hans Grohe

Hans Grohe Raindance E 27373 1 Series Manual de instrucciones

Hans Grohe

Hans Grohe Exafill S 58117 Series Manual

Hans Grohe

Hans Grohe Dogshower System Indoor/Outdoor 04974 0... Manual de instrucciones

Hans Grohe

Hans Grohe Talis M54 210 2jet 72800 3 Series Manual

Hans Grohe

Hans Grohe DuoTurn S 75618 Series Manual

Manuales populares de Producto de plomería de otras marcas

Weka

Weka 506.2020.00E Instrucciones de funcionamiento

Kohler

Kohler K-6228 Instrucciones de montaje

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manual de usuario

American Standard

American Standard DetectLink 6072121 Manual de usuario

Uponor

Uponor Contec TS Manual de usuario

Pfister

Pfister Selia 49-SL Manual de usuario

Fortis

Fortis VITRINA 6068700 Manual de usuario

Fortis

Fortis MILANO 78211JS Manual de usuario

Kohler

Kohler K-12183 Instrucciones de montaje

Maxxus

Maxxus MX-M206-01 Manual de usuario

Moen

Moen 5922 Series Manual de usuario

Viega

Viega Prevista Pure 8512 Manual de usuario

Kohler

Kohler Centerset K-15240 Instrucciones de montaje

Viega

Viega Prevista Dry 8522.33 Manual de usuario

Sanela

Sanela Lema SLP 59RB Manual de usuario

Elkay

Elkay EDF15AC Manual de instalación

baliv

baliv WT-140 Manual de usuario

Kohler

Kohler Mira Eco Manual de operación
