Grasslin Talento 472 plus Manual de usuario

DGBF I E PNLCZ

Bedienungsanleitung (2...19)

Operating Manual (20...37)

Mode d’emploi (38...55)

Istruzioni per l’uso (56...73)

Instrucciones de uso (74...91)

Manual de instruções (92...109)

Bedieningshandleiding (110...127)

Návod k obsluze (128...145)

Sicherheitshinweise

·Der Anschluss und die Montage elektrischer Geräte darf nur durch eine Elektrofachkraft erfolgen.

·Eingriffe und Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches.

·Beachten Sie Ihre nationalen Vorschriften und die jeweiligen Sicherheitsbestimmungen.

·Die äusseren Anschlussklemmen lassen den Anschluss von festen und flexiblen Leitern bis 10 mm

zu.

·Es dürfen keine flexiblen Leitungen mit einem Leitungsquerschnitt ≤ 1 mm

angeschlossen werden.

Allgemeine Hinweise

·Ausschaltbefehle haben Vorrang vor Einschaltbefehlen.

·Bei korrekter Spannungsversorgung ist das Display hinterleuchtet und es werden die Punkte

zwischen der Stunden- und Minutenanzeige (SS:MM) permanent angezeigt. Die Punkte blinken bei

Spannungsunterbrechung.

·Ohne Spannungsversorgung erlischt die Schaltstellungsanzeige nach 2 Minuten.

·Die komplette Displayanzeige blinkt wenn ein Batteriewechsel innerhalb der nächsten 2 Wochen

erforderlich wird.

Montage auf DIN-Schiene Anschlussplan

567 L

123 N

56 L

123 N

reset

16121824

Res.

15:26:38

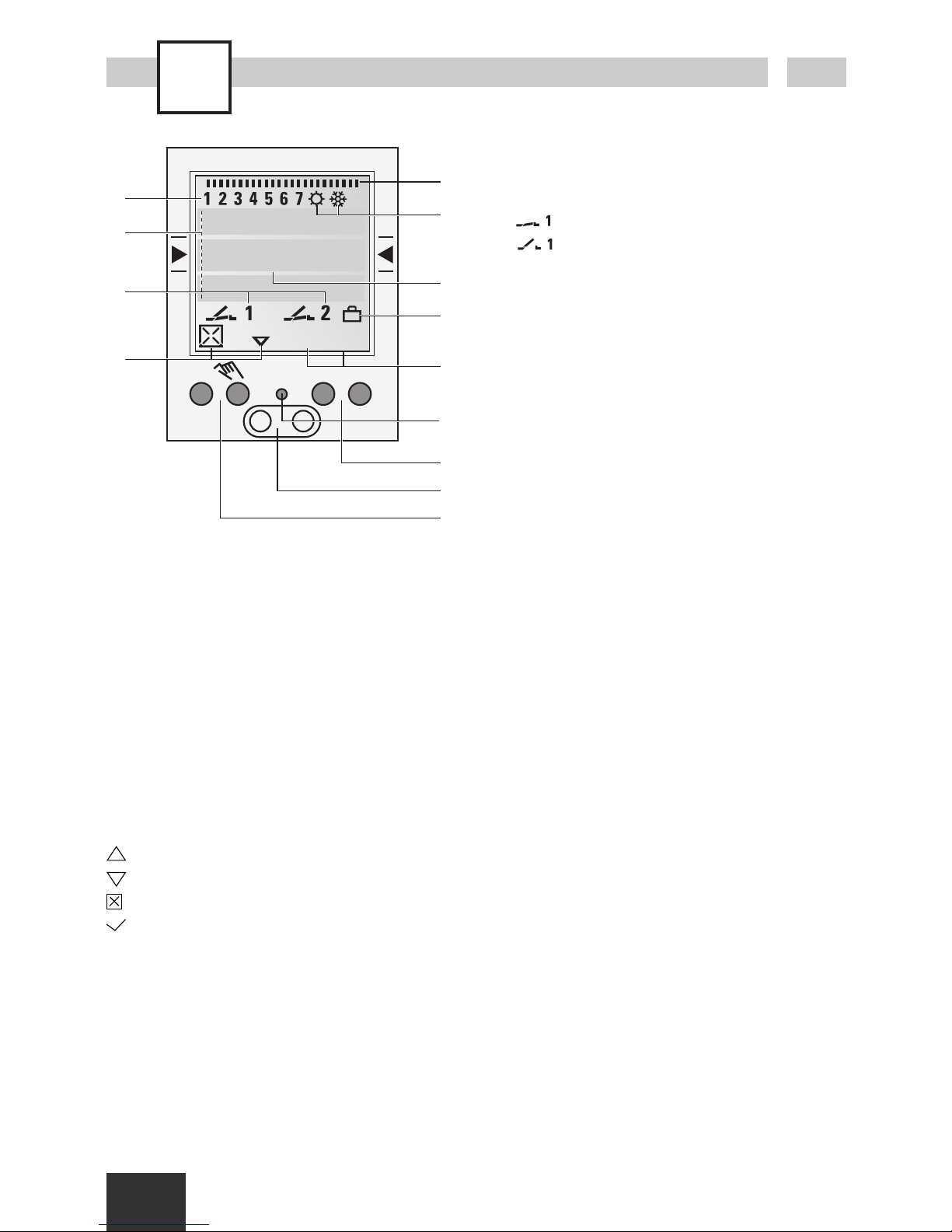

Display

AFunktionsanzeigen der beiden linken Tasten

BKanalzustandsanzeigen

= Kanal 1 EIN

= Kanal 1 AUS

Kanal 1 = C1, Kanal 2 = C2

C3 Kommunikationszeilen für Zeitanzeige,

Menüpunkte, Eingabeaufforderungen etc.

DWochentaganzeige

EÜbersicht Tages-Schaltprogramm

FAnzeige Sommer-/Winterzeit

GBetriebsspannung (permanente Punkte)

Gangreservebetrieb (Punkte blinken)

HAnzeige Ferienbetrieb

IFunktionsanzeigen der beiden rechten

Tasten

Tasten/Schnittstellen

JReset

Bei einem Reset bleiben die Programme

erhalten. Es muss Datum und Uhrzeit neu

eingestellt werden. Resettaste mit einem

stumpfen Gegenstand (Kugelschreiber)

betätigen.

KRechte Tasten

LInfrarot-Schnittstelle

MLinke Tasten mit Handschalterfunktion im

Automatikbetrieb

Allgemein

·Die mittlere Kommunikationszeile zeigt den

zur Auswahl stehenden Menüpunkt. Bei einer

Bestätigung mit OK wird dieser aktiviert.

·Blinkende Texte oder Symbole erfordern eine

Eingabe.

·Erfolgt innerhalb von 2 Minuten keine

Eingabe kehrt die Uhr in den Auto-Mode

zurück.

Funktionsanzeigen der beiden linken Tasten:

im Menü nach oben blättern

im Menü nach unten blättern

Auswahl/Vorschlag verwerfen

Auswahl/Vorschlag annehmen

+Kurz Drücken = +1

Lang Drücken (ca. 2 sec) = +5

-Kurz Drücken = -1

Lang Drücken (ca. 2 sec) = -5

Funktionsanzeigen der beiden rechten Tasten:

MENU Verlassen des Automatikbetriebes und

Einstieg in den Programmiermodus

ESC Kurz Drücken = einen Schritt zurück

Lang Drücken (ca. 2 sec) = Zurück in

den Automatikbetrieb

OK Auswahl treffen und übernehmen

EDT Änderungswunsch im Lesen-Mode

NBefehl nicht ausführen

JBefehl ausführen

DEL Löschen

ESC

DEUTSCH

ENGLISH

FRANCAIS OK

12H 24H

LANGUAGE

DATETIME

ESC OK

CZECH

DEUTSCH

ENGLISH

ESC OK

ESC

16121824

15:26:38

Res.

Info

Im Auslieferungszustand befindet sich die

Zeitschaltuhr im Auto Mode mit voreingestellter

Uhrzeit, Datum und Menüsprache Englisch.

Erstinbetriebnahme - Wahl der Menüsprache

Prog.

16121824

15:26:38

Res.

DAT/ZEIT

PROGRAMM

SO WI

LESEN

NEU

LOESCHEN

ESC OK

Prog.

ZYKLUS

EIN/AUS

IMPULS

ESC OK

FERIEN

WOECHENT

LESEN

NEU

LOESCHEN

ESC OK

Wochenprogramm

Info

Die Schaltuhr besitzt 50

Speicherplätze.

Unter dem Menüpunkt

FERIEN kann ein datums-

bezogenes Programm

erstellt werden.

(siehe Ferienprogramm)

Prog.

Beispiel

EIN-Befehl für Kanal 1 um

15.00 Uhr. AUS-Befehl um

18:00 Uhr.

·EIN/AUS wählen und

mit OK bestätigen.

·Es werden kurz die

freien Speicherplätze

angezeigt.

·Kanal auswählen und

mit OK bestätigen.

·Tagesblock oder Einzel-

tag (freie Blockbildung)

auswählen und mit OK

bestätigen.

·Stunde für EIN-Befehl

eingeben (+/-) und mit

OK bestätigen.

·Minute für EIN-Befehl

eingeben (+/-) und mit

OK bestätigen.

·Stunde für AUS-Befehl

eingeben (+/-) und mit

OK bestätigen.

·Minute für AUS-Befehl

eingeben (+/-) und mit

OK bestätigen.

·Programm wird

gespeichert.

·Programm springt in die

Auswahl LESEN, NEU,

LOESCHEN. Es können

nun weitere Programme

erstellt werden.

FREI 50

ZYKLUS

EIN/AUS

IMPULS

ESC OK

AUSWAHL

KANAL

ESC

AUSWAHL

KANAL

ESC OK

STUNDEN

KAN EIN

ESC OK

AUSWAHL

TAG

KAN EIN

ESC OK

MINUTEN

15:00

KAN EIN

ESC OK

MINUTEN

18:00

KAN AUS

ESC OK

STUNDEN

KAN AUS

ESC OK

SICHERN

P01 P02

EIN/AUS-Programmierung

nur bei 2-Kanal

Prog.

Zyklus-Programmierung

9.00 h 17.00 h

Dauer

Pause

Zyklusdauer

Startzeit

Kanal AUSKanal EIN

Ein Zyklus-Schaltbefehl besteht aus: · Startzeit

· Dauer = EIN-Schaltdauer

· Periode = EIN-Schaltdauer + Pause)

· Zyklusdauer = Zeitspanne zwischen Kanal EIN und

Kanal AUS

Info

Die Zeitdauer zwischen Startzeit und Endzeit darf nicht kleiner als die Periodendauer sein.

Ein Verschachteln von Zyklusprogrammen ist unzulässig.

Beispiel

Es wird von Montag 9.00 Uhr an beginnend, alle 60 Minuten für 10 Minuten eingeschaltet bis Freitag

19.00 Uhr.

Startzeit Montag 9.00 Uhr

EIN-Schaltdauer 10 Min.

Zyklusdauer 60 Min.

Endzeit Freitag 19.00 Uhr

Periode

Prog.

Beispiel

Gartenbewässerung: jeden

2. Tag zwei Stunden wäs-

sern. EIN-Befehl für Kanal

1 um 04.00 Uhr.

AUS-Befehl um 06:00 Uhr.

·ZYKLUS wählen und mit

OK bestätigen.

·Es werden kurz die

freien Speicherplätze

angezeigt.

·Kanal auswählen und

mit OK bestätigen.

·Tagesblock oder Einzel-

tag (freie Blockbildung)

auswählen und mit OK

bestätigen.

·Stunde für EIN-Befehl

eingeben (+/-) und mit

OK bestätigen.

·Minute für EIN-Befehl

eingeben (+/-) und mit

OK bestätigen.

·Periode:

Tage, Stunden, Minuten

oder Sekunden ein-

geben und mit OK

bestätigen.

FREI 50

IMPULS

ZYKLUS

EIN/AUS

ESC OK

AUSWAHL

KANAL

ESC

AUSWAHL

KANAL

ESC OK

STUNDEN

KAN EIN

ESC OK

AUSWAHL

TAG

KAN EIN

ESC OK

MINUTEN

04:00

KAN EIN

ESC OK

PERIODE

TAG EIN

ESC OK

PERIODE

TAG EIN

ESC OK

PERIODE

2:00

STUNDEN

ESC OK

Zyklus-Programmierung

nur bei 2-Kanal

Prog.

STUNDEN

KAN AUS

ESC OK

PERIODE

02:00

MINUTEN

ESC OK DAUER

TAG

ESC OK DAUER

2:00

STUNDEN

ESC OK

DAUER

02:00

MINUTEN

ESC OK

SICHERN

P04

MINUTEN

06:00

KAN AUS

ESC OK

·Dauer für EIN-Befehl:

Tage, Stunden, Minuten

oder Sekunden ein-

geben und mit OK

bestätigen.

·Tagesblock oder Einzel-

tag (freie Blockbildung)

auswählen und mit OK

bestätigen.

·Stunde für AUS-Befehl

eingeben (+/-) und mit

OK bestätigen.

·Minute für AUS-Befehl

eingeben (+/-) und mit

OK bestätigen.

·Programm wird

gespeichert.

·Programm springt in die

Auswahl LESEN, NEU,

LOESCHEN. Es können

nun weitere Programme

erstellt werden.

Prog.

Impuls-Programmierung

9.00 h

Dauer

Startzeit

Ein Impuls-Schaltbefehl besteht aus: · Startzeit

· Dauer = EIN-Schaltdauer

kürzeste EIN-Schaltdauer = 2 sec

Beispiel

Startzeit Montag bis Freitag 9.00 Uhr

EIN-Schaltdauer 10 Sek.

FREI 50

EIN/AUS

IMPULS

ZYKLUS

ESC OK

AUSWAHL

KANAL

ESC

AUSWAHL

KANAL

ESC OK

AUSWAHL

Beispiel

Montag bis Freitag täglich

EIN-Befehl für Kanal 1um

15.00 Uhr. EIN-Schalt-

dauer 1 Stunde.

·IMPULS wählen und mit

OK bestätigen.

·Es werden kurz die

freien Speicherplätze

angezeigt.

·Kanal auswählen und

mit OK bestätigen.

nur bei 2-Kanal
