Gigabyte GC-MAPLE RIDGE Manual de usuario

GC-MAPLE RIDGE

Installation Guide/安裝指南/安装指南

12WE6-MAPLER-10AR

For more product details, please visit GIGABYTE's website.

GIGABYTE will reduce paper use in order to fulll the responsibilities of a global citizen.

Also, to reduce the impacts on global warming, the packaging materials of this product are

recyclable and reusable. GIGABYTE works with you to protect the environment.

- 2 -

Chip Intel® JHL8540 Thunderbolt™4 Controller

Back Panel

Connectors

 1 x DisplayPort, supporting a maximum resolution of 8K

(7680x3840)@60 Hz (Note 1) (Note 2)

* Support for DisplayPort 1.4 version, HDCP 2.2, and HDR.

 2 x Thunderbolt

™

4 out ports (Thunderbolt

™

4 Port 1/Thunderbolt

™

4 Port 2), supporting up to 40 Gbps bandwidth and a maximum

display resolution of 8K (7680x3840)@60 Hz

(Note 1) (Note 2)

2 x Mini-DisplayPort In ports (DP_IN1/DP_IN2)

Internal

Connectors

2 x 6-pin PCIe power connectors

1 x USB 2.0/1.1 header

1 x 5-pin Thunderbolt™ header

1 x 3-pin Thunderbolt™ header

Interface PCIe 3.0 interface (PCIe x4)

Data Transfer

Rate 40 Gbps Bi-directional per port

Supported

Operating Systems

Support for Windows 10 (64-bit) with RS3 or later

Compatible

Motherboards 

Go to GIGABYTE’s website for the latest motherboard support list.

Product Specication

(Note 1) Actual resolutions supported are dependent on the graphics card being used.

(Note 2) Due to hardware limitations, the DisplayPort connector, Thunderbolt™4 connector 1, and

Thunderbolt™4 connector 2 require signal input from external devices and support up to

two display outputs at a time.

- 3 -

晶片 Intel®JHL8540 Thunderbolt™4 控制器

後方面板裝置

連接插座

1個DisplayPort輸出插座，可支援至最高8K(7680 x 3840)@60 Hz

的解析度

(註一)(註二)

* 支援DisplayPort 1.4版本、HDCP 2.2及HDR。

2個Thunderbolt™4輸出插座(Thunderbolt™4插座1/Thunder-

bolt™4插座2)，最高可支援40 Gbps傳輸速度，螢幕可支援

至最高8K(7680 x 3840)@60 Hz的解析度

(註一)(註二)

2個Mini-DisplayPort輸入插座(DP_IN1/DP_IN2)

內接插座 2個6-pin PCIe電源插座

1個USB 2.0/1.1插座

1個5-pin Thunderbolt™ 插座

1個3-pin Thunderbolt™ 插座

介面 PCIe 3.0 介面(PCIe x4)

資料傳輸速度 每埠可支援至最高40 Gbps雙向傳輸速度

支援作業系統 支援Windows 10 (64-bit) RS3(含)以上版本

可相容主機板 請至技嘉網站查詢有關支援的主機板列表

產品規格

(註一) 實際所支援的解析度會依您所使用的顯示卡而有不同。

(註二) 由於硬體限制，DisplayPort插座、Thunderbolt™4插座1和Thunderbolt™4插座2 需要

外部輸入訊號，並且同時只支援兩個顯示輸出。

- 4 -

芯片 Intel®JHL8540 Thunderbolt™4 控制器

后方面板设

备连接插座



1个DisplayPort输出插座，可支持至最高8K(7680 x 3840)@60 Hz的

分辨率

(注一)(注二)

支持DisplayPort 1.4版本、HDCP 2.2及HDR。

2个Thunderbolt™4输出插座(Thunderbolt™4插座1/Thunderbolt™

4插座2)，最高可支持40 Gbps传输速度，屏幕可支持至最高

8K(7680 x 3840)@60 Hz的分辨率(注一)(注二)

2个Mini-DisplayPort输入插座(DP_IN1/DP_IN2)

内接插座 2个6-pin PCIe电源插座

1个USB 2.0插座

1个5-pin Thunderbolt™插座

1个3-pin Thunderbolt™插座

界面 PCIe 3.0 界面(PCIe x4)

数据传输速度 每个接口可支持至最高40 Gbps双向传输速度

支持操作系统 支持Windows 10 (64-bit) RS3(含)以上版本

可兼容主板 请至技嘉网站查询有关支持的主板列表

产品规格

(注一) 实际所支持的分辨率会依您所使用的显卡而有不同。

(注二) 由于硬件限制，DisplayPort插座、Thunderbolt™4插座1和Thunderbolt™4插座2 需要外部输

入信号，并且同时只支持两个显示输出。

- 5 -

5-pin Thunderbolt™ header

5-pin Thunderbolt™ 插座

5-pin Thunderbolt™插座

PCIe x4 Interface

PCIe x4 介面

PCIe x4 界面

Thunderbolt™4 Port 1

Thunderbolt™4插座1

Thunderbolt™4 Port 2

Thunderbolt™4插座2

Mini-DisplayPort In Port 2 (DP IN 2)

Mini-DisplayPort In插座2 (DP IN 2)

Mini-DisplayPort In Port 1 (DP IN 1)

Mini-DisplayPort In插座1 (DP IN 1)

DisplayPort

DisplayPort插座

PCIe Power Connector

PCIe電源插座

PCIe电源插座

USB Connector

USB連接埠插座

USB接口插座

Installing the GC-MAPLE RIDGE Add-in Card

安裝GC-MAPLE RIDGE卡•安装GC-MAPLE RIDGE卡

3-pin Thunderbolt™ header

3-pin Thunderbolt™ 插座

3-pin Thunderbolt™插座

- 6 -

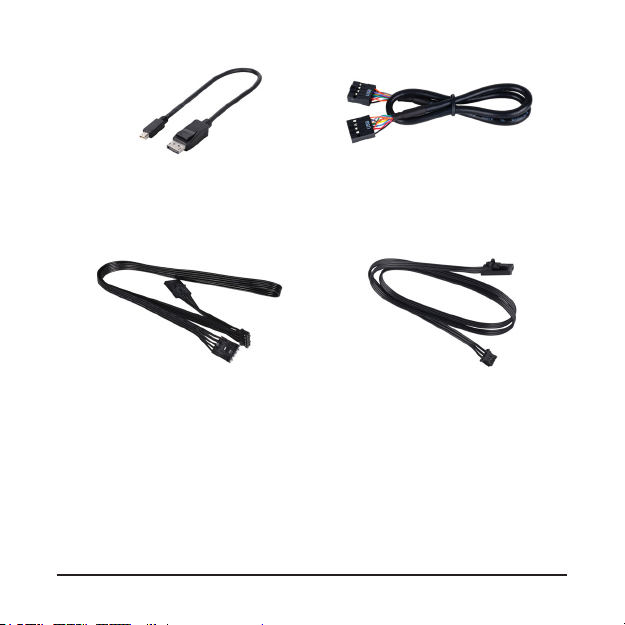

Thunderbolt™Header Cable (5-pin) x 1

Thunderbolt™ 插座連接線 (5-pin)-1條

Thunderbolt™插座连接线 (5-pin)-1条

Mini-DisplayPort Cable x 2

Mini-DisplayPort連接線-2條

Mini-DisplayPort连接线-2条

USB 2.0/1.1 Header Cable x 1

USB 2.0/1.1插座連接線-1條

USB 2.0插座连接线-1条

Thunderbolt™Header Cable (3-pin) x 1

Thunderbolt™ 插座連接線 (3-pin)-1條

Thunderbolt™插座连接线 (3-pin)-1条

- 7 -

Step 1:

Install the GC-MAPLE RIDGE add-in card in the PCIEX4 slot.

步驟1：

將GC-MAPLE RIDGE卡安裝至PCIEX4插槽。

步骤1：

将GC-MAPLE RIDGE卡安装至PCIEX4插槽。

Step 2:

Connect one end of the USB cable to the USB connector on the

GC-MAPLE RIDGE card.

步驟2：

將USB排線的一端接至GC-MAPLE RIDGE卡的USB連

接埠插座。

步骤2：

将USB扁平电缆的一端接至GC-MAPLE RIDGE卡的USB接

口插座。

Step 3:

Connect the other end of the USB cable to the F_USB connector

on the motherboard.

步驟3：

再將USB排線的另一端接至主機板的F_USB插座。

步骤3：

再将USB扁平电缆的另一端接至主板的F_USB插座。

- 8 -

(Note 1) The Thunderbolt™ header cable (5-pin) provided

has two connectors. Choose the correct connector

according to the Thunderbolt™add-in card header on

your motherboard.

(註一) 隨貨附贈的Thunderbolt™插座連接線 (5-pin)提供

兩種接頭，請依主機板上的Thunderbolt™擴充子

卡插座選擇接頭類型。

(注一) 随货附赠的Thunderbolt™插座连接线 (5-pin)提供两种

接口，请依主板上的Thunderbolt™扩展子卡插座选择

接口类型。

Step 5:

Connect the other end of the cable to the Thunderbolt™add-in

card header (Note 1) on the motherboard.

步驟5：

將另一端連接至主機板上的Thunderbolt™擴充子卡插

座(註一)。

步骤5：

将另一端连接至主板上的Thunderbolt™扩展子卡插座(注一)。

Step 4:

Connect one end of the Thunderbolt™ header cable (5-pin)

to the 5-pin Thunderbolt™ header on the GC-MAPLE RIDGE

add-in card.

步驟4：

將Thunderbolt™插座連接線 (5-pin)的一端連接至GC-

MAPLE RIDGE卡上的5-pin Thunderbolt™插座。

步骤4：

将Thunderbolt™插座连接线 (5-pin)的一端连接至GC-MAPLE

RIDGE卡上的5-pin Thunderbolt™插座。

- 9 -

(Note 2) Whether the connector is supported depends on the motherboard models.

(註二) 是否支援此插座依主機板而定。

(注二) 是否支持此插座依据主板而定。

Step 7:

Connect the other end of the cable to the Thunderbolt™add-in

card header (Note 2) on the motherboard.

步驟7：

將另一端連接至主機板上的Thunderbolt™擴充子卡插

座(註二)。

步骤7：

将另一端连接至主板上的Thunderbolt™扩展子卡插座(注二)。

Step 6:

Connect one end of the Thunderbolt™ header cable (3-pin)

to the 3-pin Thunderbolt™ header on the GC-MAPLE RIDGE

add-in card.

步驟6：

將Thunderbolt™插座連接線 (3-pin)的一端連接至GC-

MAPLE RIDGE卡上的3-pin Thunderbolt™插座。

步骤6：

将Thunderbolt™插座连接线 (3-pin)的一端连接至GC-MAPLE

RIDGE卡上的3-pin Thunderbolt™插座。

- 10 -

Step 9:

Follow the steps below to use the included Mini-

DisplayPort cable to connect your graphics card to the

GC-MAPLE RIDGE add-in card.

9-1: Connect the cable from the DisplayPort In connector

on the GC-MAPLE RIDGE add-in card to the

DisplayPort on your graphics card.

9-2: Connect the Thunderbolt™device’s or DisplayPort

monitor’s cable to the Thunderbolt™4 connector on

the GC-MAPLE RIDGE add-in card.

9-2

9-1

Step 8:

Connect the power cables from the power supply to the

two PCIe connectors.

步驟8：

將電源供應器上的電源接頭連接至兩組PCIe電

源插座。

步骤8：

将电源供应器上的电源接头连接至两组PCIe电源

插座。

步驟9：

請依照下列步驟使用所附的Mini-DisplayPort連接線將您的顯示卡與GC-MAPLE RIDGE卡

做連結。

9-1：GC-MAPLE RIDGE卡上的Mini-DisplayPort In插座需連結至顯示卡的DisplayPort。

9-2：GC-MAPLE RIDGE卡上的Thunderbolt™4插座則需連結至Thunderbolt™裝置或DisplayPort

螢幕。
