Gerber 42-215 Manual de usuario

Tools Required /Herramientas Necesarias /

Outils requis :

Adjustable wrench

Llave ajustable

Clé à molette

Pipe tape

Cinta selladora

para rosca

Ruban pour tuyau

Groove joint plier

Pinzas ajustable

Pince multiprise

Phillips screwdriver

Destornillador

cruciforme

Tournevis Phillips

Two Handle Kitchen Faucet

Grifo para cocina de dos manijas

Robinet de cuisine à deux

manettes

Silicone Sealant

Sellador de silicona

Enduit d'étanchéité

au silicone

Shown /Mostrado /Illustré

INSTALLATION / INSTALACIÓN / INSTALLATION

Gerber Plumbing Fixtures LLC.

2500 Internationale Parkway, Woodridge, IL 60517, U.S.A.

(Sales Office / Oficina de ventas /Bureau de vente

Toronto: 189 Earl Stewart Drive, Unit #5, Aurora, ON L4G 6V5, Canada

(CS & Tech / SC y Tec. /SC et Tech)

Montreal: 4610 Bois Franc, Montreal, QC H4S 1A7, Canada

www.gerberonline.com 1-888-648-6466

GERBER

PREPARATION INSTRUCTIONS /INSTRUCCIONES

DE PREPARACIÓN / INSTRUCTIONS DE

PRÉPARATION :

Abastecimiento de agua cerrado.

Couper l’alimentation en eau.

fitting. Sustituyendo una instalación existente,

quite el montaje viejo.

Si remplaçant une installation existante, enlevez

le vieux raccord.

Fregadero limpio en toda superficie para su nueva

instalación.

Nettoyer les surfaces de montage de lavabo pour

votre nouvelle installation.

Important! /Importante! /Important!

Check with the local plumbing code requirements before installation.

This product is recommended to be installed by the local licensed plumber.

Antes de la instalación, consulte las exigencias del código local de plomería.

El producto se recomienda de ser instalado por un plomero local autorizado.

Vériﬁer les exigences du code de la plomberie qui s’applique avant de procéder

à l’installation.

Ce produit est recommandé à être installé par un plombier qualiﬁé pour exercer

dans cette région.

42-210-W

42-211-W

42-21342-215

• Shut off the water supply.

remove the old

Clean the sink mounting surfaces for your new

fitting

•

C0-44-019 C0-44-719

C0-44-079C4-44-019 C4-44-719

C0-44-779 C4-44-179 C4-44-779

Faucet Installation Procedures / Instalación del Grifo / Procédures d’installation du robinet

Figure 1

Figure 2

Cierre el suministro de agua antes de instalar.

Couper l’alimentation d’eau principale avant l’installation.

Ponga la sellador de silicona por debajo del

empaque de plàstico e instale el grifo por el

orificio del centro.

Mettre du enduit d'étanchéité au silicone sous le

joint de plastique et installer le robinet dans le

trou central.

Atornille y apriete las contratuercas en el grifo.

Visser et serrer les écrous de blocage sur le

robinet.

Figure 3

Ponga el soporte del rociador en orificio del

fregadero. Atornille la contratuerca a la rosca.

Insérer le support d’arroseur dans orifice de l’évier.

Visser l’écrou de blocage sur la tige.

Place the silicone sealant beneath the plastic gasket

and install the faucet through the center hole.

Screw and tighten the lock nuts onto the faucet.

Shut off the main water supply before installation.

Insert the spray holder through the hole in the sink.

Screw on the lock nut in shank.

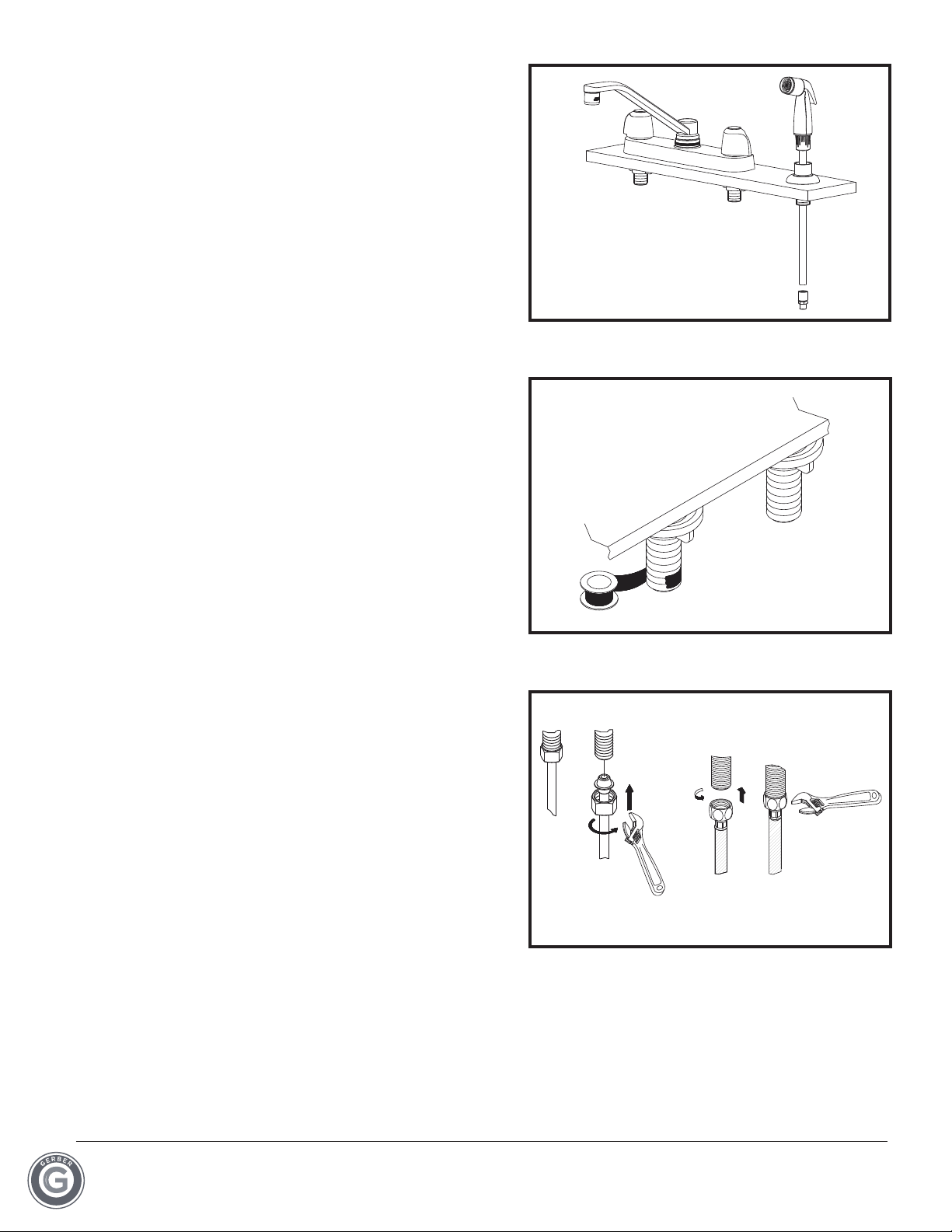

Figure 4

Ponga la manguera del rociador por el orificio del

soporte del rociador. Sujete la parte baja de la

manguera al tubo de suministro del vertedor.

Atornille la cabeza del rociador a la manguera del

rociador.

Insérer le boyau d’arroseur dans l’orifice du

support d’arroseur en le dirigeant vers le bas. Fixer

l’extrémité inférieure du boyau d’arroseur au tube

d’alimentation du bec. Visser la tête d’arroseur sur

le boyau d’arroseur.

Figure 5

Apply pipe tape to the threads of the inlet ports.

Aplique cinta de teflón a las roscas de las entra-

das.

Appliquer du ruban pour tuyau sur les filets des

orifices d’entrée.

Figure 6

a. Encaje las tuercas de unión en los tubos de

suministro de agua y atornille en los tubos de

entrada.

b. Conecte el manguera de suministro de agua y

ajústelo con la contratuerca.

a. Glisser les écrous de raccord sur les tubes

d’alimentation et visser sur les orifices d’entrée.

b. Raccorder le boyau d’alimentation d’eau et

serrer à l’aide de l’écrou de blocage.

Insert the spray hose down through the hole in

the spray holder. Attach the lower end of the

spray hose to the supply tube in the spout

tube. Screw the spray head onto spray hose.

a. Slip coupling nuts onto the water supply

tubes and screw onto the inlet ports.

b. Connect the water supply hose and tighten

with a lock nut.

Trouble-Shooting /Solución de Problemas /Dépannage

If you've followed the instructions carefully and your faucet still does not work properly, take these

corrective steps.

Si usted ha seguido las instrucciones cuidadosamente y su grifo todavía no funciona correctamente, sigue

estos pasos correctivos.

Si vous avez suivi attentivement les instructions et que votre robinet ne fonctionne toujours pas

correctement, apporter les correctifs suivants.

Figure 7

Despues de instalar el grifo, quite el aereador y

abra el suministro del agua para remover cual-

quier desecho que haya quedado. Reemsamble

el aereador.

Lorsque l’installation du robinet est terminée,

ôter le brise-jet et faire couler l’eau pour enlever

tout débris pouvant se trouver à l’intérieur.

Remettre le brise-jet en place.

After installing the faucet, remove the aerator

and turn on the water to remove any left over

debris. Re-assemble the aerator.

Problem / Problema / Problème

Cause / Causa / Cause Action / Solución / Correctif

Leaks underneath handle.

Goteo debajo de la manija.

Fuites sous la manette.

Adjusting ring or cap has come loose.

El anillo de ajuste o la cubierta se han

suelto.

La bague de réglage ou le capuchon

est desserré.

Remove handle and tighten adjusting ring

or cap.

Quite la manija y apriete el anillo de ajuste

o tapón.

Enlever la manette et serrer la bague de

réglage ou le capuchon.

Aerator leaks or has an inconsistent

water flow pattern.

El aireador gotea o el chorro de agua

está irregular.

Le brise-jet fuit ou la diffusion des jets

qui s’en écoulent n’est pas uniforme.

Aerator is dirty or misfitted.

El aireador está sucio o mal puesto.

Le brise-jet est mal ajusté ou sale.

Unscrew the aerator to check rubber

packing or replace the aerator.

Destornille el aireador para checar el empaque

de caucho. Vuelva a instalar el aireador.

Dévisser le brise-jet pour vérifier le joint en

caoutchouc ou remplacer le brise-jet.
