GE CheckPoint Manual de usuario
CheckPoint and CheckPointe
Portable/On-Line TOC Sensors
Quick Setup Guide
快速安装指南
Guide d’installation rapide
Kurzer Setup-Guide
Guida rapida d’installazione
クイックセットアップガイド
Guía de Instalación Rápida
Water & Process Technologies
2
USA
GE Analytical Instruments, Inc.
6060 Spine Road, Boulder, CO 80301
T 800.255.6964, 303.444.2009
F 303.444.9543
www.geinstruments.com
Unite King om
T 44 (0) 161 864 6800
T 44 (0) 161 864 6829
E-mail
The Americas: [email protected]
E EA: geai.[email protected]
Asia Pacific: [email protected]
©2010, General Electric Company. All rights reserved. DL 97100-05 Rev. A
3
Install the Mounting Bracket an the Attach Sensor (optional)
1
capteur lors de la fixation du kit
d'échantillonnage en flacon.
Den ontagehalter an die Wand oder
an das Rack (Option) befestigen. Lassen
Sie mindestens 30,5 cm (12 in) auf der
rechten Seite des Sensors frei, wenn Sie
den optionalen Röhrchen-
Probennahmekit anbringen.
Fissare la staffa di montaggio alla parete
o alla rastrelliera (opzionale). Nel
collegare il kit fiale per campionamento
opzionale, lasciare almeno 30,5 cm (12
in) sulla destra del sensore.
取付用ブラケットを壁またはラックに
固定します（オプション）。オプショ
ンのバイアルサンプリングキットを取
り付けている場合、センサー右側に
30.5 cm (12 in) の余裕を持たせます。
Fije el soporte de montaje a la pared o
el bastidor (opcional). Deje un mínimo
de 30,5 cm (12 pulg.) del lado derecho
del sensor cuando conecte el equipo
opcional de ampolletas para muestreo.
Fasten the mounting bracket to the wall or rack
(optional). Allow at least 30.5 cm (12 in) on the right
side of the sensor when attaching the optional Vial
Sampling kit.
将安装支架固定到墙壁或机架上(可选)。在安装样瓶采样工具可选项时，请在传感器右侧留出至少30.5厘米（12英寸）的空间。Fixer l’applique au mur ou au support (en option).
Laissez au moins 30,5 cm (12 in) sur le côté droit du
4
Secure the Sensor to the bracket
(optional).
将CheckPoint固定在支架上(可选
件)。
Fixer le capteur à l’applique (en
option).
Den Sensor an den ontagehalter
(Option) befestigen.
Fissare il sensore alla staffa
(opzionale).
センサーをブラケットにしっか
り取り付けます（オプション）
。
Asegure el sensor en el soporte
(opcional).
5
Install the Power Option
2
Attach the power cord or battery. For
instructions on wiring power conduit, see
the CheckPoint and CheckPointeUser Guide.
连接电源线或装入电池。
有关电源配线管的说明,请参阅CheckPoint
使用指南。
Brancher le cordon d’alimentation ou la
batterie. Pour les instructions relatives au
câblage d’alimentation, voir les Points de
contrôle de l’utilisateur.
Netzkabel oder Batterie anschließen. Eine
Anleitung zur Verlegung der
Starkstromleitung finden Sie im CheckPoint-
Benutzerhandbuch.
Collegare il cavo di alimentazione o la
batteria. Per istruzioni sul tubo di protezione
del cablaggio, fare riferimento alla Guida
d’uso di CheckPoint.
電源コードまたは電池を取り付けます。
配線の方法については、
『
CheckPoint
ユ
ーザーガイド』
を参照してください。
Conecte el cable de alimentación o la
batería. Si necesita instrucciones para
cablear el conducto de alimentación,
consulte la Guía del usuario de CheckPoint.
6
Install Ethernet Cable (Optional)
3
Loosen the thumb screw on the I/O cover,
open the cover, and connect the Ethernet
cable (optional).
逆时针旋开CheckPoint左侧I/O盖上的螺
丝并打开盖子,接好英特网线(可选)。
Desserrer la vis à serrage à main sur le
cache I/O, ouvrir le cache et connecter le
câble Ethernet (en option).
Die Einstellschraube auf dem E/A-Deckel
lockern, den Deckel öffnen und das
Ethernet-Kabel (Option) anschließen.
Allentare la vite zigrinata sul coperchio di
I/O, aprire il coperchio e collegare il cavo
Ethernet (opzionale).
I/O カバーのケーブルのつまみネジを
緩め、カバーを開け、イーサネットの
ケーブルを接続します（オプション）
。
Afloje el tornillo de mano en la cubierta de
encendido y apagado, abra la cubierta y
conecte el cable Ethernet (opcional).
7
Install the Sample Tubing
4
Attach the Sample Inlet and Waste
Outlet tubing and enable sample flow.
连接CheckPoint进、出水口的管路。
Raccorder les tuyaux d’arrivée et
d’évacuation et ouvrir l’arrivée.
Rohrleitungen an den Probeeingang
und den Abwasserausgang
anschließen, um einen freien
Probeflüssigkeitsfluss zu ermöglichen.
Fissare la tubazione di ingresso del
campione e quella dell’uscita dei rifiuti
e attivare il flusso del campione.
試料注入口および廃液出口にチュー
ブを取り付け、試料のフローを確保
します。
Enchufe los cables Sample Inlet y
Waste Outlet y active la circulación de
muestra.
8
Rinse the Sensor
5
Start analysis and allow the Sensor
to run in on-line mode.
按住面板上电源开关键 3秒
钟,开启CheckPoint,待SYSTE
INFO页面出现后,按启动键
,开始在线分析。
Commencer l’analyse et laisser le
capteur fonctionner en mode en
ligne.
Analyse starten und den Sensor in
On-Line-Betrieb laufen lassen.
Dare avvio all’analisi e lasciare che
il sensore funzioni in modalità in
linea.
解析を開始し、センサーをオン
ラインモードで作動させます。
Comience el análisis y haga
funcionar el Sensor en el modo en
línea.
9
Turn off Power an Remove the Flui ics Cover
Maintenance - Replacing Pump Hea
1
Turn off power.
Remove the fluidics cover.
断开进出水管,按图旋下两颗螺
丝,取下CheckPoint右侧外壳。
Enlever le cache fluidique.
Die Abdeckung der
Flüssigkeitsleitungen entfernen.
Rimuovere il portello della
fluidica.
フルイディクス カバーを外し
ます。
Quite la cubierta fluídica.
10

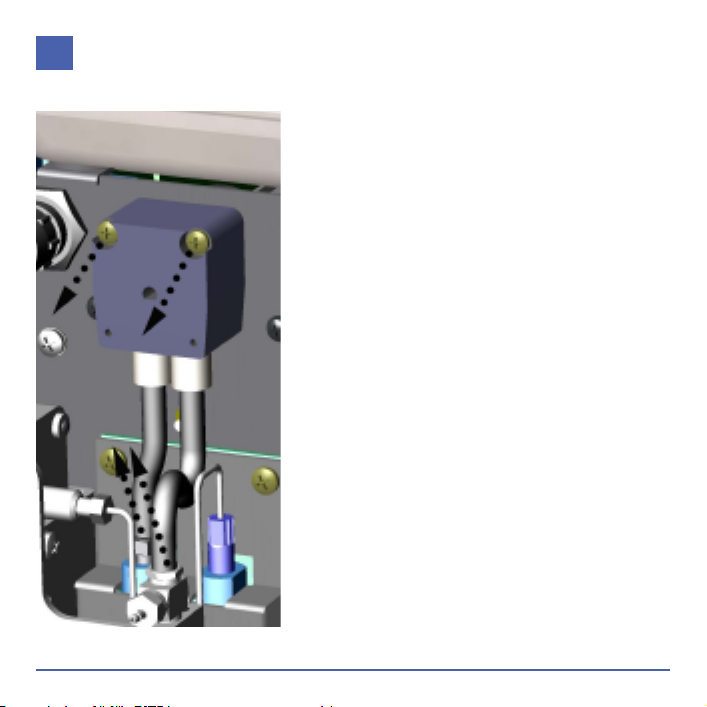

Remove the Pump Hea
2
Disconnect the tubing from the barbs
and loosen the two screws.
拔下两根泵管，逆时针旋下两颗长螺
丝，取下泵头。
Débrancher le tuyau des barbules et
desserrer les deux vis.
Die Rohrleitungen von den Spitzen
entfernen und die zwei Schrauben
lockern.
Scollegare la tubazione dagli attacchi
e allentare le due viti.
チューブを挿入管から外し、ネジ2
本を緩めます。
Desconecte los cables de las puntas y
afloje los dos tornillos.
