Fleurco Evolution 56307 Manual de usuario

E005

Système De Douche Walk-in Shower System●●

06.13

Please keep this manual and product code number for future reference

and replacement parts ordering if necessary.

Veuillez conserver ce manuel et le code de produit pour votre référence future

et au besoin la commandent les pièces de rechange.

2 PERSONNES REQUISES

2 PEOPLES REQUIRED

INSTRUCTIONS GÉNÉRALES

INSTALLATION SUR LES TUILES EN CÉRAMIQUE

NOTE

L'ENTRETIEN DE VOTRE DOUCHE

- Lire attentivement et complètement le manuel

d'installation avant de procéder.

- Il est recommandé de porter des lunettes de sécurité en

tout temps lors de l'installation.

- Le calfeutrage doit être appliqué sur le côté extérieur de la

douche où le panneau fixe rencontre les tuiles de la base.

- Si votre porte de douche est pour être installée sur une base

en céramique, les tuiles doivent couvrir complètement le

dessous du jambage.

- Calfeutrage: aucun scellant n'est nécessaire à l'intérieur

de la douche. Sauf indication contraire.

- Certains modèles sont dotés de joints d'étanchéité claire.

- Ne jamais utiliser de poudre ou de tampon de récurage, ni

d'instrument tranchant sur les parties en métal ou en verre.

De temps à autre, il suffit de nettoyer la porte avec une

solution d'eau et de détergent doux pour conserver l'aspect

neuf des panneaux de verre et du cadre en aluminium.

- Nous recommandons de passer une raclette de douche sur

les panneaux de verre après chaque utilisation.

GENERAL INSTRUCTIONS

INSTALLATION OVER CERAMIC TILES

- Read this manual carefully and completely before

proceeding.

- It is recommended that you wear safety glasses at all

times during the installation.

- Silicone should be used to seal the gap where the ceramic

tiles meet the fixed panel.

- If your shower door is to be installed over ceramic tiles, the

tiles should lay completely under the wall jamb.

- Caulking: no sealant is required inside the shower.

Unless otherwise stated.

- Some models are equipped with clear sealing gaskets.

- Never use scouring powder pads or sharp instruments on

metal pieces or glass panels.

An occasional wiping down with a mild soap diluted in

water is all that is needed to keep the panels and

aluminum parts looking new.

- We recommend wiping the glass panels with a squeegee

after each use.

NOTICE

CARE FOR YOUR SHOWER DOOR

Des changements peuvent être apportés au

produit sans préavis.

Product specifications are subject to change

without notice.

56307

LISTE DES PIÈCES / PARTS LISTING

GUIDE D’INSTALLATION INSTRUCTION MANUAL|

3.1

3.3

3.2

CHEVILLE #6-1

WALL PLUG #6-1

CAPUCHON COUVRE-VIS

SCREW CAP

11.1

11.4

VIS #8-3/8

SCREW #8-3/8

11.2

VIS #8-1 1/4

SCREW #8- 1 1/4

11.3

QUINCAILLERIE / HARDWARE

IT E M # P IÈ C E S / PARTS QTY

1 P AN N E AU FIXE / FIXED PANEL 1

2 PANNEAU DE RETOUR PETIT /SMALL RETURN PANEL 1

3.1 PANNEAU DE RETOUR /RETURN PANEL 1

3.2 JOINT D'ÉTANCHÉITÉ /GASKET 1

3.3 EXTENSEUR /EXPAN DER 1

4JAMBAGE/WALL JAMB 1

5 SUPPORT INFÉRIEUR /BOTTOM GLASS CLIP 4

6 SUPPORT INFÈRIEUR LONG /LONG BOTTOM CLIP 1

7 BARRE DE SUPPORT /SUPPORT BAR 1

8 ÉQUERRE DE COIN /CORNER CLIP 4

11.1 CH EVILLE / WALL PLUG #6-1 4

11.2 VIS AUTO-PERCANTE /SELF DRIILLING SCREW #8-3/8 3

11.3 VIS AUTO-PERCANTE /SELF DRILLING SCREW #8-1 1/4 3

11.4 CAPUCHON COUVRE-VIS /SCREW CAP #8/8 4

PACK Nº17 QUINCAILLERIE /HARDWARE

GUIDE D’INSTALLATION INSTRUCTION MANUAL|

OUTILS ET MATÉRIAUX REQUIS | TOOLS AND MATERIALS REQUIRED

56307

voir page 9-10

see page 9-10

Panneau frontal

Équerre de coin

Supports inférieurs

Front panel

Corner clips

Bottom clips

Panneau de retour

Supports inférieurs

Return panel

Bottom clips

voir page 7-8

see page 7-8

voir page 11-12

see page 11-12

Barre de support

Support bar

voir page 13-14

see page 13-14

INSTALLATION DES COMPOSANTES| INSTRUCTION OF COMPONENTS

Petit panneau fixe

Équerre de coin

Support inférieur long

Small fixed panel

Corner clips

Long bottom clip

CRAYON

PENCIL

PERÇEUSE

DRILL

SCELLANT

SILICONE

TOURNEVIS

SCREWDRIVERS

NIVEAU

LEVEL

RUBAN À MESURER

TAPE MESURE

PINCE SERRE ÉTAU

LONG NOSE LOCKING PLIER

1/4”

1/8”

MÈCHE POUR ACRYLIQUE

ACRYLIC DRILL BIT

1/4”

TILE

MÈCHE POUR TUILE

EN CÉRAMIQUE

CERAMIC DRILL BIT

56308

LISTE DES PIÈCES / PARTS LISTING

GUIDE D’INSTALLATION INSTRUCTION MANUAL|

3.1

3.3

3.2

9.3

9.2 4

9.1

CHEVILLE #6-1

WALL PLUG #6-1

CAPUCHON COUVRE-VIS

SCREW CAP

11.1

11.4

VIS #8-3/8

SCREW #8-3/8

11.2

VIS #8-1 1/4

SCREW #8- 1 1/4

11.3

QUINCAILLERIE / HARDWARE

IT E M # P IÈ C E S / PARTS QTY

1 P AN N E AU FIXE / FIXED PANEL 1

2 P AN N E AU D E R E TO U R P E TIT /SMALL R ETURN PANEL 1

3.1 PANNEAU DE RETOUR /RETU R N PAN EL 1

3.2 JOINT D'ÉTANCHÉITÉ /GASKET 1

3.3 EXTENSEUR /EXPANDER 1

4JAMBAGE/WALL JAMB 2

5 SUPPORT INFÉRIEUR /BOTTOM GLASS C LIP 6

6 SUPPORT INFÈRIEUR LONG /LO N G B O TTO M C LIP 1

7 BARRE DE SUPPORT /SUPPORT BAR 1

8 ÉQUERRE DE COIN /CORNER CLIP 4

9.1 PANNEAU DE RETOUR /RETU R N PAN EL 1

9.2 JOINT D'ÉTANCHÉITÉ /GASKET 1

9.3 EXTENSEUR /EXPANDER 1

11.1 C H EVILLE / WALL PLUG #6-1 8

11.2 VIS AUTO-PERCANTE /SELF DRIILLING SCREW #8-3/8 6

11.3 VIS AUTO-PERCANTE /SELF DRILLING SCREW #8-1 1/4 6

11.4 C AP U C H O N C O U VR E-VIS / SCR EW C AP #8/8 8

QUINCAILLERIE /HARDWARE

GUIDE D’INSTALLATION INSTRUCTION MANUAL|

OUTILS ET MATÉRIAUX REQUIS | TOOLS AND MATERIALS REQUIRED

56308

voir page 9-10

see page 9-10

Panneau frontal

Équerre de coin

Supports inférieurs

Front panel

Corner clips

Bottom clips

Panneau de retour

Supports inférieurs

Return panel

Bottom clips

voir page 7-8

see page 7-8

voir page 11-12

see page 11-12

Barre de support

Support bar

voir page 13-14

see page 13-14

Petit panneau fixe

Équerre de coin

Support inférieur long

Small fixed panel

Corner clips

Long bottom clip

CRAYON

PENCIL

PERÇEUSE

DRILL

SCELLANT

SILICONE

TOURNEVIS

SCREWDRIVERS

NIVEAU

LEVEL

RUBAN À MESURER

TAPE MESURE

PINCE SERRE ÉTAU

LONG NOSE LOCKING PLIER

1/4”

1/8”

MÈCHE POUR ACRYLIQUE

ACRYLIC DRILL BIT

1/4”

TILE

MÈCHE POUR TUILE

EN CÉRAMIQUE

CERAMIC DRILL BIT

INSTALLATION DES COMPOSANTES| INSTRUCTION OF COMPONENTS

56309

LISTE DES PIÈCES / PARTS LISTING

GUIDE D’INSTALLATION INSTRUCTION MANUAL|

3.1

3.3

3.2

9.3

9.2 4

9.1

CHEVILLE #6-1

WALL PLUG #6-1

CAPUCHON COUVRE-VIS

SCREW CAP

11.1

11.4

VIS #8-3/8

SCREW #8-3/8

11.2

VIS #8-1 1/4

SCREW #8- 1 1/4

11.3

QUINCAILLERIE / HARDWARE

IT E M # P IÈ C E S / PARTS QTY

1 P AN N E AU FIXE / FIXED PANEL 1

2 PANNEAU DE RETOUR PETIT /SMALL RETU RN PANEL 1

3.1 PANNEAU DE RETOUR /RETURN PANEL 1

3.2 JOINT D'ÉTANCHÉITÉ /GASKET 1

3.3 EXTENSEUR /EXPANDER 1

4JAMBAGE/WALL JAMB 2

5 SUPPORT INFÉRIEUR /BOTTOM GLASS CLIP 6

6 SUPPORT INFÈRIEUR LONG /LON G BO TTOM C LIP 1

7 BARRE DE SUPPORT /SUPPORT BAR 1

8 ÉQUERRE DE COIN /CORNER CLIP 4

9.1 PANNEAU DE RETOUR /RETURN PANEL 1

9.2 JOINT D'ÉTANCHÉITÉ /GASKET 1

9.3 EXTENSEUR /EXPANDER 1

10 BARRE À SERVIETTE /TOW EL BAR 1

11.1 CH EVILLE / WALL PLUG #6-1 8

11.2 VIS AUTO-PERCANTE /SELF DRIILLING SCREW #8-3/8 6

11.3 VIS AUTO-PERCANTE /SELF DRILLING SCREW #8-1 1/4 6

11.4 CAPUCHON COUVRE-VIS /SCREW CAP #8/8 8

QUINCAILLERIE /HARDWARE

GUIDE D’INSTALLATION INSTRUCTION MANUAL|

OUTILS ET MATÉRIAUX REQUIS | TOOLS AND MATERIALS REQUIRED

56309

voir page 9-10

see page 9-10

Panneau frontal

Équerre de coin

Supports inférieurs

Front panel

Corner clips

Bottom clips

Panneau de retour

Supports inférieurs

Return panel

Bottom clips

voir page 7-8

see page 7-8

voir page 11-12

see page 11-12

Barre de support

Support bar

voir page 13-14

see page 13-14

Petit panneau fixe

Équerre de coin

Support inférieur long

Small fixed panel

Corner clips

Long bottom clip

voir page 16

see page 16

Bar á serviette

Towel bar

CRAYON

PENCIL

PERÇEUSE

DRILL

SCELLANT

SILICONE

TOURNEVIS

SCREWDRIVERS

NIVEAU

LEVEL

RUBAN À MESURER

TAPE MESURE

PINCE SERRE ÉTAU

LONG NOSE LOCKING PLIER

1/4”

1/8”

MÈCHE POUR ACRYLIQUE

ACRYLIC DRILL BIT

1/4”

TILE

MÈCHE POUR TUILE

EN CÉRAMIQUE

CERAMIC DRILL BIT

INSTALLATION DES COMPOSANTES| INSTRUCTION OF COMPONENTS

GUIDE D’INSTALLATION INSTRUCTION MANUAL|

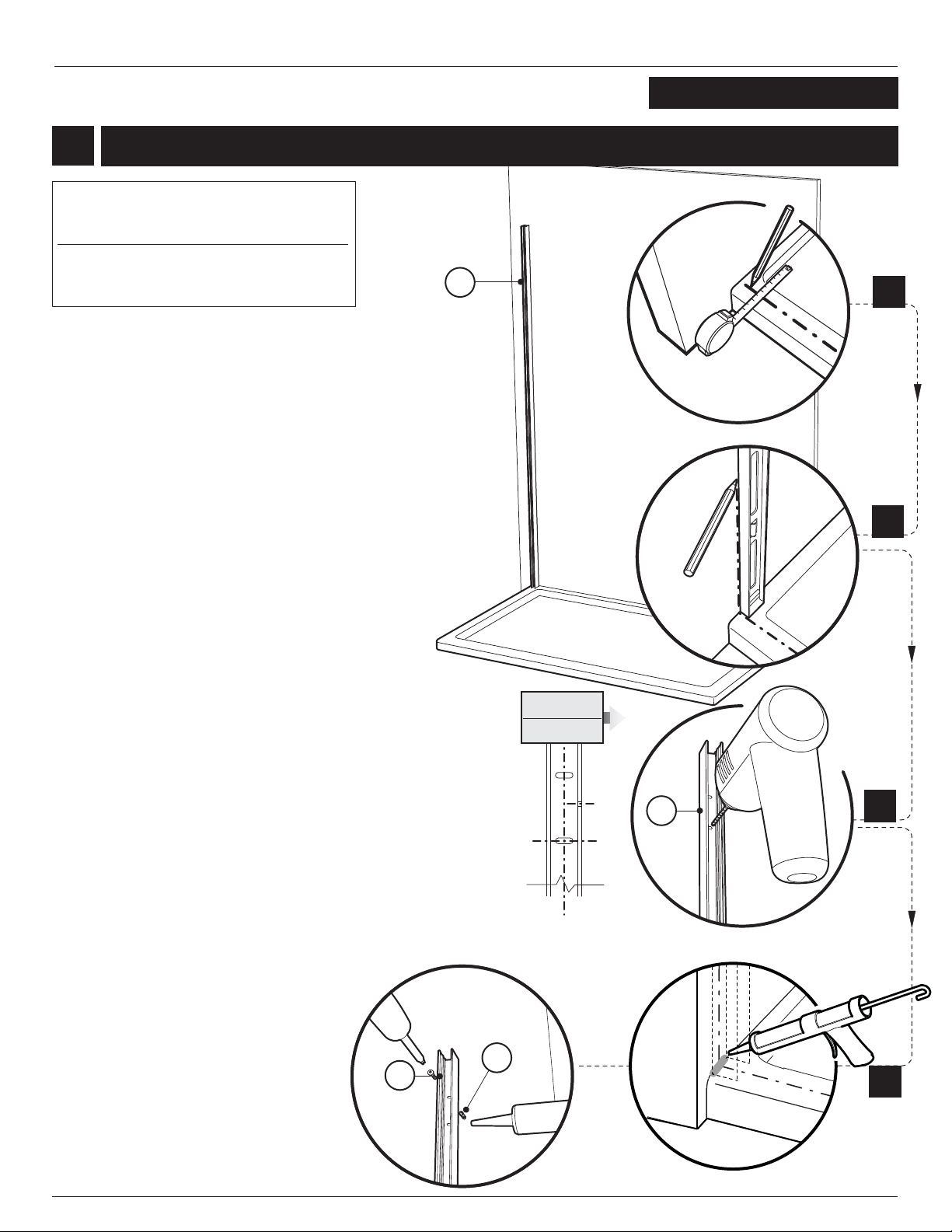

1INSTALLATION DU PANNEAU DE RETOUR / RETURN PANEL INSTALLATION

1a.

1b.

1c.

1d.

Marquer le centre du seuil de la base

l aide d un ruban mesurer'' .

Using a measuring tape, mark the center of

the threshold of the base.

Using the marking established in the

previous step, run a second line up the

wall. Use a level to ensure verticality of this

line.

Place the wall jamb (4) onto the wall while

ensuring that the wall jamb slotted holes

are centered to the center line. The side

holes of the wall jamb should face the

interior of the shower.

Drill holes using a Ø1/8 drill bit, through

the wall using the wall jamb slotted holes

as reference.

Introduire une goutte de silicone dans

chaque trous percé à l'étape précédente et

au bas du jambage avant d'y insérer une

cheville (11.1). Repositioner le jambage et

fixer le en permanence à l'aide de vis

autoperçante #8-1 1/4 (11.3).

Suivant le marquage créé à l'étape

précédente, prolongez la ligne sur le mur.

Utilisez un niveau pour assurer la

verticalité de cette ligne.

Placer le jambage (4) au mur en s'assurant

que les trous oblongs sont centrés à la

ligne du mur et que les trous de côté du

jambage soient du côté intérieur de la

douche.

Percé les trous avec une mèche de Ø1/8

en utilisant le jambage comme référence.

Insert a drop of silicone into each hole

made in the previous step and at the

bottom of the wall jamb. Insert a wall plug

(11.1) into each hole and from there the

wall jamb can be repositioned and

permanently fastened using self drilling

screws #8-1 1/4 (11.3).

11.1

11.3

THIS INSTALLATION PROCEDURE APPLIES FOR

ALL RETURN PANELS INSTALLATION

REGARDLESS QUANTITY OR ADITTIONAL

FIXTURE AS TOWEL BAR.

PROCÉDURE D’INSTALLATION Á SUIVRE POUR

TOUS SORT ET QUANTITÉ DE PANNEAUX DE

RETOUR INCLUANT PANNEAU DE RETOUR

AVEC BAR Á SERVIETTE.

56307 - 56308 - 56309

INTÉRIEUR DE

LA DOUCHE

INTERIOR

SHOWER SIDE

Este manual sirve para los siguientes modelos

Otros manuales de Accesorio de baño de Fleurco

Fleurco

Fleurco ALR32 Manual de usuario

Fleurco

Fleurco Platinum Cube PMQ3632-11-40-79 Manual de usuario

Fleurco

Fleurco T006 Manual de usuario

Fleurco

Fleurco Platinum Cube PLAQ3660-11-40L-MA-79 Manual de usuario

Fleurco

Fleurco MCS1519 Manual de usuario

Fleurco

Fleurco EL02 Manual de usuario

Fleurco

Fleurco Lexus PWJLR5836-11-40L-MC-65 Manual de usuario

Fleurco

Fleurco R004 Manual de usuario

Fleurco

Fleurco P220 Manual de usuario

Fleurco

Fleurco Apollo STC32-11-40 Manual de usuario

Fleurco

Fleurco ADT4836-L2 Manual de usuario

Fleurco

Fleurco Select Kara PMKP46-25-40-79 Manual de usuario

Fleurco

Fleurco Gemini NPU5432-25-40 Manual de usuario

Fleurco

Fleurco LAV3228-33-43-79 Manual de usuario

Fleurco

Fleurco GS002 Manual de usuario

Fleurco

Fleurco HS101 Manual de usuario

Fleurco

Fleurco Cordoba CS148-11-50 Manual de usuario

Fleurco

Fleurco AURA VA21105 Manual de usuario

Fleurco

Fleurco Apollo STR32-11-40 Manual de usuario

Fleurco

Fleurco Apollo NABF48-25-40L Manual de usuario

Fleurco

Fleurco STAK DUO LVSTB24-AP-RD Series Manual de usuario

Fleurco

Fleurco EL01 Manual de usuario

Fleurco

Fleurco Apollo NABF4832-25-40L Manual de usuario

Fleurco

Fleurco ABT4836-L2 Manual de usuario

Manuales populares de Accesorio de baño de otras marcas

DURAVIT

DURAVIT C.1 C15240 0090 Manual

Heatstore

Heatstore HSTRL500WTN Manual de usuario

Sunshower

Sunshower PURE SOLO Manual de usuario

Delabie

Delabie Delabie Sporting 714700 Manual de usuario

Kohler

Kohler K-13056 Instrucciones de montaje

ESS

ESS Container TCL-11 Manual de usuario

Mustee

Mustee 22C Manual de usuario

VITRA

VITRA V-Flow Manual de usuario

baliv

baliv DUK-80.30 T Manual de usuario

Malmet

Malmet B105BT Manual de usuario

bathstore

bathstore Transition H1690MM Guía

BELLOSTA

BELLOSTA Edward 0800/M Manual de usuario

baliv

baliv DU-5160 Manual de usuario

Franke

Franke PRTR0006 Manual de usuario

Gessi

Gessi RILIEVO 59011 Manual de usuario

noken

noken VITAE 100188525-N299998810 Manual de usuario

Allen + Roth

Allen + Roth 1142VA-30-201 Manual de usuario

Britex

Britex HBDA Manual de usuario
