Fiamma VENT Guía de configuración

ﬁamma.com

Quality Motorhome Products

COMFORT

VENT

DACHHAUBE DE Montage- und

Gebrauchsanleitung

ROOFLIGHT EN Installation and

usage instructions

LANTERNEAU FR Instructions de montage et

mode d’emploi

CLARABOYA ES Instruciones de montaje y uso

OBLÓ IT Istruzioni di montaggio e d’uso

COMFORT

DE Verpackungsinhalt

FR Contenu de l’emballage

IT Contenuto dell’imballo

EN Package contents

ES Contenido del embalaje

ﬁamma.com

Quality Motorhome Products

COMFORT

VENT

DACHHAUBE

Montage- und

Gebrauchsanleitung

ROOFLIGHT

Installation and

usage instructions

LANTERNEAU

Instructions de montage et

mode d’emploi

CLARABOYA

Instruciones de montaje y uso

OBLÓ

Istruzioni di montaggio e d’uso

1x 1x 1x

Gebrauchsanweisungen und Ratschläge

FR Instructions et conseils

IT Avvertenze e suggerimenti

EN Maintenance instructions

ES Recomendaciones

Um das Produkt optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung

aufmerksam durch und bewahren Sie sie zur späteren Verwendung auf.

To use the product in the best way, read the user’s instructions carefully and

keep them to hand for future consultation.

Pour tirer le meilleur parti de votre produit, nous vous invitons à lire attentivement les

notices d’emploi et à les conserver pour toute consultation

ultérieure.

Para usar el producto en lo mejor de los modos, os invitamos a leer

atentamente las instrucciones de uso, guardándolas en caso de necesidad.

Per utilizzare al meglio il prodotto, vi invitiamo a leggere attentamente

le istruzioni d’uso e a conservarle in caso di necessità.

A B

COMFORT

DE Kontrolle bei der Übernahme

FR Contrôle à la réception

IT Controllo al ricevimento

EN Goods receipt inspection

ES Control al recibimiento

Bitte kontrollieren Sie, dass alle Einzelteile einwandfrei sind und nicht während dem

Transport beschädigt wurden. Wenden Sie sich in diesem Falle an Ihren Händler.

Check that nothing has been damaged or deformed during transport.

In case of damage please contact the dealer.

Contrôler qu’aucune pièce ne soit cassée ou déformée suite au transport.

En cas contraire, contacter le revendeur.

Controlar que ningún detalle se haya roto o deformado durante el transporte.

En este caso contactar al revendedor.

Controllare che nessun particolare sia rotto o deformato a causa di errori di

trasporto. In questo caso contattare il rivenditore.

COMFORT

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

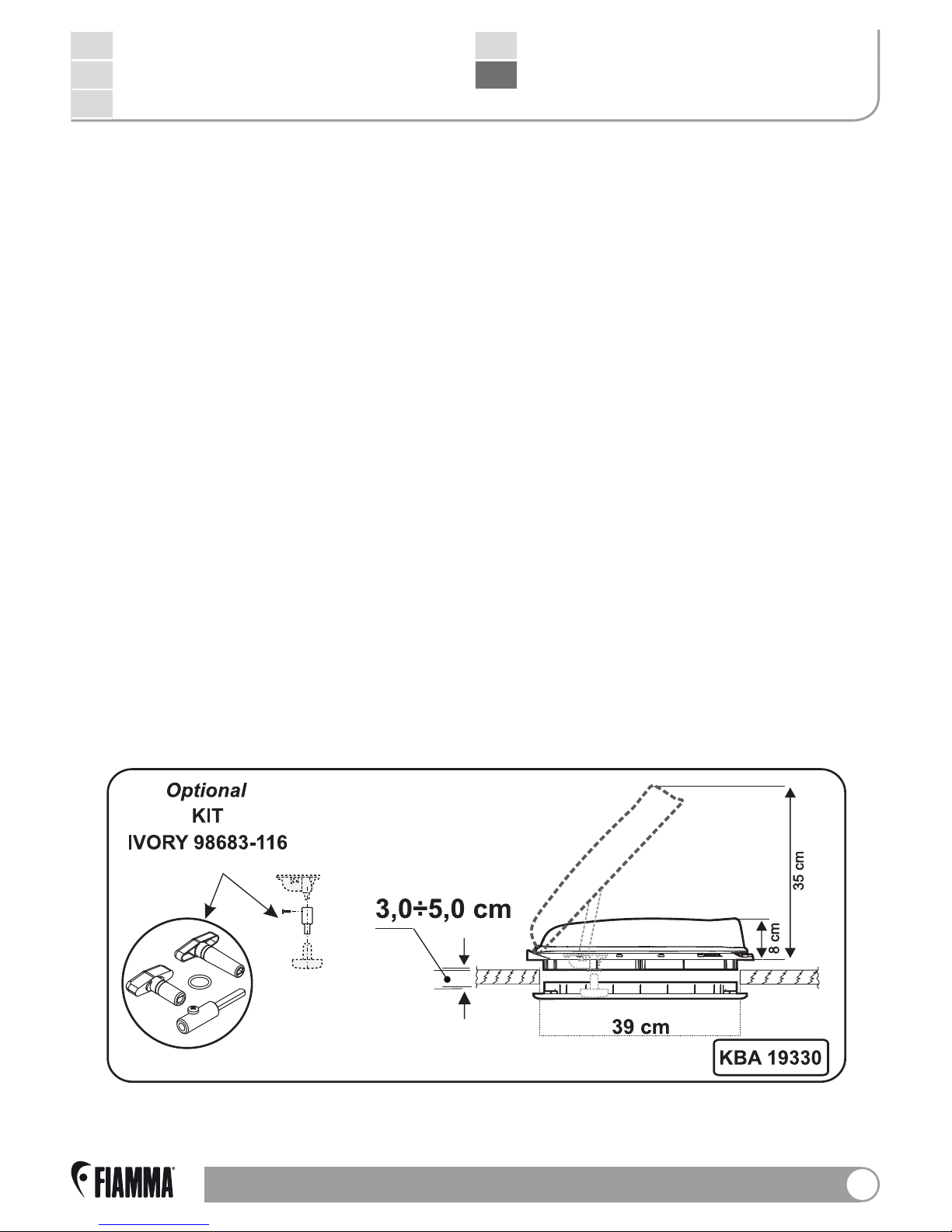

1) Eine quadratische Öffnung mit einer max. Seitenlänge von 39 cm für die Dachhaube

vorgesehene Stelle schneiden.

2) Die Dachhaube ist auf Dächern mit einer Stärke von 3 cm bis 5 cm einzubauen.

Bei Dächern von weniger als 2,5 cm einen Rahmen schaffen, der innerhalb des

Fahrzeuges zwischen dem Dach und dem inneren Rahmen eingesetzt wird.

Bei Dächern von mehr als 40 mm eine Verlängerung am Öffnungsgriff anbringen

(KIT 98683-116).

3) Die Dachhaube ist so einzusetzen, dass die Scharniere gegen die Fahrtrichtung

positioniert ist. Kontrollieren Sie, ob sich die um den äußeren Rahmen verlaufende

Gummidichtung allseits in der entsprechenden Position beﬁndet.

Die Enden der Dichtung müssen aneinander liegen. Diese Verbindung muss sich

auf der den Scharnieren gegenüberliegenden Seite beﬁnden.

4) Den Rahmen mit dem Moskitonetz von der Dachluke abnehmen und die

Dichtmasse im unteren Bereich des äußeren Rahmenrandes auf einer Breite

von min. 30 mm verteilen. Empfohlene Dichtmasse: SIKALASTOMER-710 /

THEROSTAT II.

5) Die Auﬂageﬂäche gründlichst reinigen, den äußeren Rahmen in die vorbereitete

Öffnung einsetzten und mit 20 Schrauben Ø4,2x30 mm UNI EN ISO 7049 (NICHT

STANDARDMÄßIG DABEI) befestigen. Den gesamten Umfang des äußeren Rahmens

sorgfältig mit Silikon einfetten und eventuell zwischen dem Dach und dem Rahmen

vorhandene Zwischenräume ausfüllen und alle 20 Schraubköpfen abdecken.

6) Den inneren Rahmen in die Öffnung einsetzen und mit 4 selbstschneidenden

Schrauben Ø3,5x15 mm UNI EN ISO 7049 (NICHT SERIENMÄßIG DABEI)

befestigen.

Dieses Produkt wurde im Rahmen des nationalen (deutschen) Typprüfverfahrens für

Fahrzeugteile - nach Prüfung durch den TÜV Rheinland - vom Kraftfahrt-Bundesamt

(KBA) zertiﬁziert. Die Allgemeine Betriebserlaubnis (ABE) KBA 19930 kann von der

Homepage www.ﬁamma.com unter “Service” heruntergeladen werden oder ﬁnden

Sie auf den Seiten 12-13 dieser Montageanleitung.

COMFORT

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

EN Installation instructions

ES Instrucciones de montaje

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

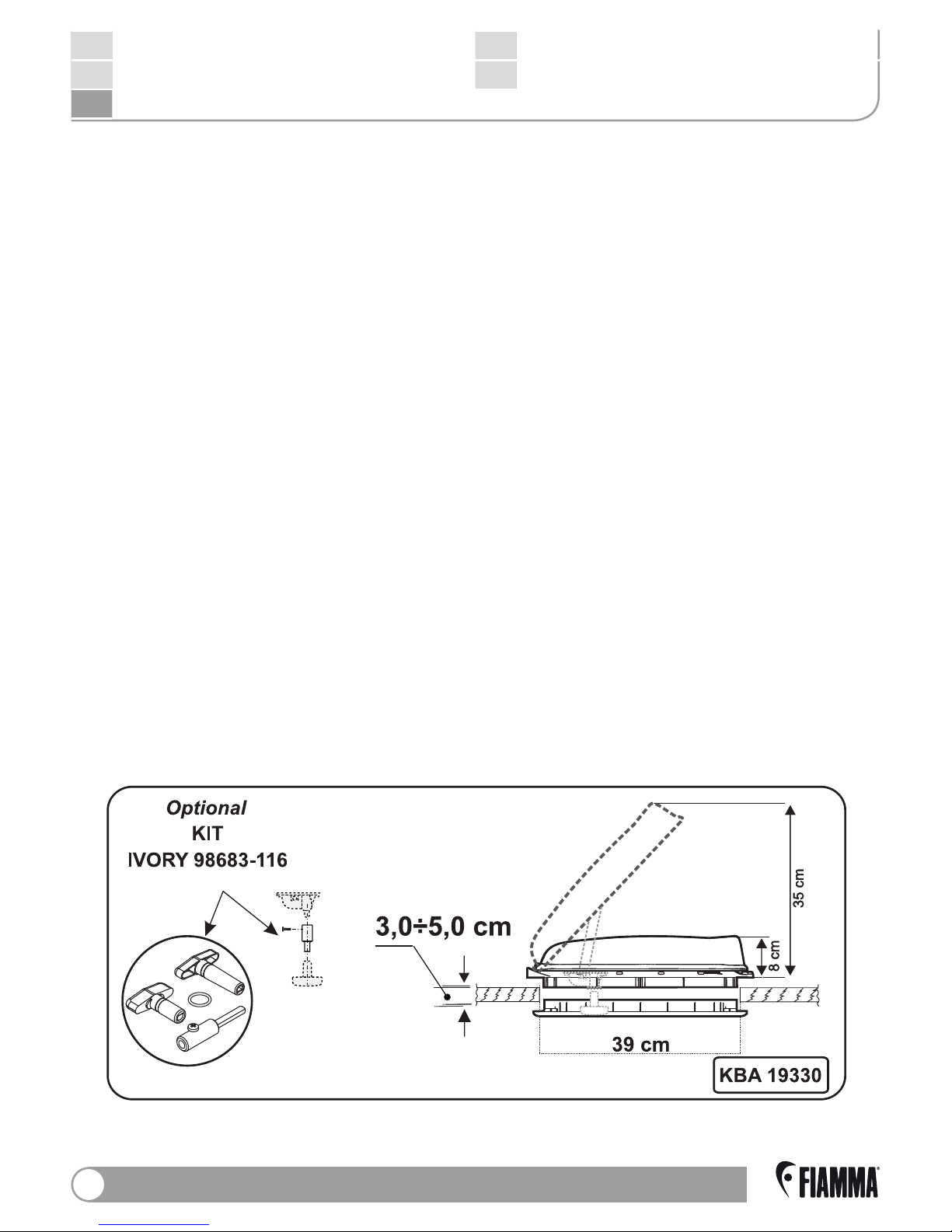

1) Decide where the vent should be installed and make a square hole of 39 cm.

2) The vent can be installed on roofs with a depth between 3 and 5 cm.

For roofs with a thickness lower than 2,5 cm prepare a suitable frame to be

positioned on the inside of the vehicle around the opening hole.

For roofs that are more than 40mm thick insert an extension in the opening device

(KIT 98683-116).

3) Check that the rubber gasket sits perfectly in its housing in the outer frame and

that the edges of the gasket adhere perfectly to each other and that this

junction is at the centre of the side opposite the speed direction (i.e. opposite to

the hinges side).

4) Remove the frame with the mosquito screen from the vent and spread the water

sealant material on the lower part of the external frame for a max. length of 30 mm.

Recommended sealant: SIKALASTOMER-710/THEROSTAT II.

5) Thoroughly clean the bearing surface on the roof and place the external frame in

the square hole and fasten it with 20 screws Ø4.2x30mm UNI EN ISO 7049

(NOT STANDARD DELIVERED).

Carefully apply sealant over the entire perimeter of the external frame, ﬁll in spaces

between the roof and the frame and all the heads of the 20 screws.

6) Place the internal frame in the opening and fasten it with 4 self tapping screws

Ø3.5x15mm UNI EN ISO 7049 (NOT STANDARD DELIVERED).

COMFORT

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

1) Une fois choisi l’endroit où installer le lanterneau, faire une ouverture carrée

de 39 cm de côté maximum.

2) Le lanterneau s’installe sur les toits dont l’épaisseur est comprise entre 3 et

5 cm. Pour les épaisseurs inférieures à 2,5 cm, préparer un cadre à placer à

l’intérieur du véhicule autour du trou d’ouverture. Pour les épaisseurs supérieures

à 40mm, ajouter une rallonge à la manivelle d’ouverture (KIT 98683-116).

3) Contrôler que le joint soit parfaitement à sa place sur le cadre externe, que les

deux bords de celui-ci soient parfaitement adhérents entre eux et qu’ils s’unissent

bien au milieu du côté opposé au sens de marche ( C’ est à dire le côté opposé

aux charnières ).

4) Enlever le cadre avec moustiquaire du lanterneau et étendre le produit

nécessaire à l’ étanchéité dans la partie inférieure du cadre externe sur une

largeur de minimum 30mm.

Mastic conseillé: SIKALASTOMER-710/THEROSTAT II.

5) Nettoyer parfaitement la zone d’appui sur le toit et placer le cadre externe dans

l’ouverture effectuée précédemment et le ﬁxer avec 20 vis ø4,2x30mm UNI EN

ISO 7049 (PAS LIVRÉES DE SÉRIE).

Siliconer avec soin tout le périmètre du cadre externe, remplir les éventuels

espaces entre le toit et le cadre et toutes les têtes des 20 vis.

6) Placer le cadre interne dans l’ouverture et le ﬁxer avec 4 vis autotaraudeuses

ø3,5x15mm UNI EN ISO 7049 (PAS LIVRÉES DE SÉRIE).

COMFORT

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

EN Installation instructions

ES Instrucciones de montaje

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

1) Una vez elejido el punto donde instalar la claraboya, hacer una apertura

cuadrada de 39 cms de lado.

2) La claraboya se inastala en los techos con espesor entre 3 y 5 cm.

Para espesores inferior a 2,5 cm, es necesario colocar un marco apropiado que

se pone dentro del vehículo alrededor del agujero de apertura.

Para espesores mayores que 40mm insertar una alargadera en el dispositivo

de apertura (KIT 98683-116).

3) Controlar que la guarnición se haya quedado perfectamente en su sitio en el

marco esterno, que los dos bordos sean perfectamente adherentes entre ellos y

que esta unión sea posicionada en el centro del lado opuesto al sentido de

marcha (que es decir al lado opuesto a las cremalleras).

4) Sacar el marco con la mosquitera de la claraboya y sellar bien la parte inferior

del marco esterno por una anchura mínima de 30mm con un adhesivo resistente

al agua.

Adhesivo aconsejado: SIKALASTOMER-710 / THEROSTAT II.

5) Limpiar perfectamente la zona de apoyo sobre el techo, insertando el marco

esterno en la apertura que hemos precedentemente creado y ﬁjarlo con 20

tornillos Ø4.2x30mm UNI EN ISO 7049 (NO SUMINISTRADOS DE SERIE).

Sellar con esmero todo el perimetro del marco esterno, llenar eventuales

espacios entre techo y marco y las cabezas de los 20 tornillos.

6) Fijar el marco interno en la apertura con 4 tornillos autorrascantes Ø3.5x15mm

UNI EN ISO 7049 (NO SUMINISTRADO DE SERIE).

COMFORT

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

EN Installation instructions

ES Instrucciones de montaje

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

1) Scelto il punto dove installare l’oblò, praticare un’apertura quadrata di lato

39 cm max.

2) L’oblò si installa su tetti con spessore compreso tra 3 e 5 cm.

Per spessori inferiori a 2,5 cm, predisporre un’adeguata cornice da posizionare

all’interno del mezzo attorno al foro di apertura.

Per spessori superiori a 40mm inserire una prolunga al volantino di apertura

(KIT 98683-116).

3) Controllare che la guarnizione sia rimasta perfettamente nella propria sede

sul telaio esterno, che i due lembi della stessa siano perfettamente aderenti tra

loro e che tale unione sia posizionata al centro del lato opposto al senso di

marcia (in pratica il lato opposto alle cerniere).

4) Togliere il telaio con zanzariera dall’oblò e stendere il materiale idoneo alla

tenuta all’acqua nella parte inferiore della cornice del telaio esterno su una

larghezza min. di 30mm.

Sigillante consigliato: SIKALASTOMER-710/ THEROSTAT II.

5) Pulire perfettamente la zona d’appoggio sul tetto, inserire il telaio esterno

nell’apertura precedentemente effettuata e ﬁssarlo con 20 viti Ø4.2x30mm

UNI EN ISO 7049 (NON IN DOTAZIONE).

Siliconare con cura tutto il perimetro del telaio esterno, riempire eventuali spazi

tra tetto e telaio e tutte le teste delle 20 viti.

6) Inserire il telaio interno nell’apertura e ﬁssarlo con 4 viti autoﬁlettanti

Ø3.5x15mm UNI EN ISO 7049 (NON IN DOTAZIONE).

COMFORT

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

SIKALASTOMER-710/THEROSTAT II

COMFORT

DE Montageanleitung

FR Instructions de montage

IT Istruzioni di montaggio

EN Installation instructions

ES Instrucciones de montaje

Tabla de contenidos

Otros manuales de Accesorios para automóviles de Fiamma

Fiamma

Fiamma SECURITY 31 Guía de configuración

Fiamma

Fiamma ROLLO VENT 50 Guía de configuración

Fiamma

Fiamma Ultra Box Series Manual de operación y mantenimiento

Fiamma

Fiamma CARRY-BIKE 200 DJ DUCATO Guía de configuración

Fiamma

Fiamma CARRY-BIKE VOLKSWAGEN T5 PRO Guía de configuración

Fiamma

Fiamma 08753-03 Guía de configuración

Fiamma

Fiamma CARRY-BIKE CARAVAN HOBBY Guía de configuración

Fiamma

Fiamma SUN VIEW SIDE CARAVANSTORE/F35 Guía de configuración

Fiamma

Fiamma 98655-906 Guía de configuración

Fiamma

Fiamma CARRY-BIKE 02094-21A Guía de configuración

Fiamma

Fiamma 02094-19A Guía de configuración

Fiamma

Fiamma CARRY-BIKE FORD TRANSIT Guía de inicio rápido

Fiamma

Fiamma 02094B14A Guía de configuración

Fiamma

Fiamma F40VAN Guía de configuración

Fiamma

Fiamma CARRY-BIKE Series Guía de configuración

Fiamma

Fiamma CARRY-BIKE VW T2 Manual del producto

Fiamma

Fiamma CARRY-BIKE FRAME CRAFTER 3 BIKES Guía de configuración

Fiamma

Fiamma F40VAN Manual de usuario

Fiamma

Fiamma F40VAN Manual de usuario

Fiamma

Fiamma 98655A910 Guía de configuración

Fiamma

Fiamma CARRY-BIKE GARAGE PLUS 02093A78A Guía de configuración

Fiamma

Fiamma 02094A39A Guía de configuración

Fiamma

Fiamma KIT TURBO-VENT 28 F Guía de configuración

Fiamma

Fiamma F45s Series Guía de configuración

Manuales populares de Accesorios para automóviles de otras marcas

James Baroud

James Baroud Odyssey Manual de usuario

Motorola

Motorola i50sx Manual de usuario

Yakima

Yakima 9MM STANDARD BIKE MOUNT Manual de usuario

Feniex

Feniex T3 Manual de usuario

Renault

Renault 77 11 423 180 Manual de usuario

Kia

Kia E8300-4D000 Manual de usuario

Brink

Brink 756843 Manual de usuario

Whispbar

Whispbar K085W Manual de usuario

v.link

v.link CI-VL2-PC-HSD Manual de usuario

Viking

Viking Stack-Rack Guía de configuración rápida

Aries

Aries 203015 Manual de usuario

Choetech

Choetech AT0005 Manual de usuario

ZZ2

ZZ2 ZZAIR-PRO Manual de usuario

Holman

Holman 4A80L Manual de usuario

Thule

Thule 2075 Manual de usuario

Motorola

Motorola T325 Manual de usuario

TAUBENREUTHER

TAUBENREUTHER 16-3950 Guía de instalación

DV8

DV8 FBJL-02 Manual de usuario
