Festool CLEANTEC CTL SYS Manual de usuario

사용 설명서 원본 - 집진기 5

Original operating manual - Dust extractors 9

CTL SYS

718234_002

Festool GmbH

Wertstraße 20

D-73240 Wendlingen

Tel.: +49 (0)7024/804-0

Telefax: +49 (0)7024/804-20608

www.festool.com

1-4 1-5

1-6

1-7

1-10

1-3

1-9

1-8

1-1

1-2

click

6-1

CTL SYS

원본 사용 설명서

1 안전 수칙

경고! 본 도구와 함께 제공된 모든 안전 경고,

지침, 그림, 사양을 확인하십시오. 아래의 지침을

일부라도 준수하지 않으면 감전, 화재 및 심각한

부상을 입을 수 있습니다.

언제든지 참조할 수 있도록 모든 경고와 지침을

안전한 장소에 보관하십시오.

–신체, 감각 또는 정신 능력이 저하되거나 경험과

지식이 부족한 사람(어린이 포함)이 본 공구를

사용해서는 안 됩니다. 어린이가 본 공구를 가지고

놀지 않도록 지도하십시오.

–경고! 본 공구에는 유해한 분진이 포함될 수

있습니다. 적절한 보호 장비를 갖춘 공식

전문가만 유지보수 작업을 수행하고, 먼지통을

비우고, 필터를 교체할 수 있습니다.

–필터 시스템이 설치된 상태로 공구를 사용

하십시오.

경고

이 장치는 건조한 상태에서만 사용해야 합니다.

주의

이 장치는 실내에서만 사용해야 합니다.

–폭발 및 화재 위험: 흡수 불가:

–불꽃 또는 고온의 분진

–가연성 또는 폭발성 물질(예: 마그네슘, 알루

미늄, 가솔린, 희석제)

–공격성 물질(예: 산, 알칼리성 용액, 용제)

–열, 산/염기, 기체 등의 생성을 유도하는 화학

반응 물질(예: 반응성 2성분 물질, 알루미늄,

물)

–모든 국가 안전 규정과 재료 제조업체의 사양을

준수하십시오.

–항상 보호 장비를 착용하십시오.

–육안 검사에서 손상된 부분이 없으면 지침에

따라 건조한 환경에서 작업하십시오.

–공구에서 항상 지정된 목적에 맞는 소켓을 사용

하십시오.

–안전을 위해 플러그, 케이블, 소켓을 정기적으로

점검하여 손상된 부분이 있는 경우 공식 AS

서비스 센터에 수리를 요청하십시오.

–크레인 후크 또는 리프팅 장비를 이용해 공구를

들거나 운반하지 마십시오.

–공구가 기울어지지 않도록 주의하십시오.

기울어진 장소에 공구를 놓지 마십시오.

2 기호

기호 의미

일반적인 위험에 대한 경고

감전 위험

사용 설명서 및 안전 표지를

확인하십시오.

방진 마스크를 착용하십시오.

팁 또는 권장사항

취급 안내

경고! 본 공구에는 유해한 분진이

포함될 수 있습니다.

가정용 쓰레기와 함께 버리지

마십시오.

클라이밍 금지

우천 시 야외에 공구를 두지

마십시오.

물 등의 액체에 노출시키지

마십시오.

공구가 기울어지지 않도록

주의하십시오.

3 기본 용도

집진기의 용도

–최대 1 mg/m³의 집진 등급 L에 해당하는 흡입

및 집진

–IEC/EN 60335-2-69에 따른 상업적 사용 시

부하가 증가하는 경우

미세 분진(예: 시멘트 분진, 필러)의 연속 흡입 및

분진 용도로는 집진기의 사용을 권장하지 않습니다.

부적절한 사용 및 기본 용도에서 벗어난

사용에 대한 책임은 사용자에게 있습니다.

CTL SYS

4 기술자료

집진기

전원 소비 1000 W

연결된 장치 소켓의 최대 부하 EU 1200 W

CH, DK 1300 W

GB 1400 W

최대 흡입 용량(공기), 집진기/터빈 108 m3/h / 180 m3/h

최대 진공, 터빈 200 hPa

필터 표면 면적 5357 cm2

집진 호스 D 27 mm x 3.0 m-AS

네트 케이블 길이 5.0 m

EN 60704-2-1에 따른 음압 레벨/불확실성 K 67 dB(A) / 3 dB

청소 노즐의 진동값/불안정성 <2.5 m/s2 / 1.5 m/s2

보호 등급 IP X0

먼지통 용량 4.5 l

치수 L x W x H 보관상자가 있는 CTL SYS 396 x 296 x 270 mm

CTL SYS만 396 x 296 x 162 mm

중량 보관상자가 있는 CTL SYS 6.9 kg

5 전동 공구의 기능

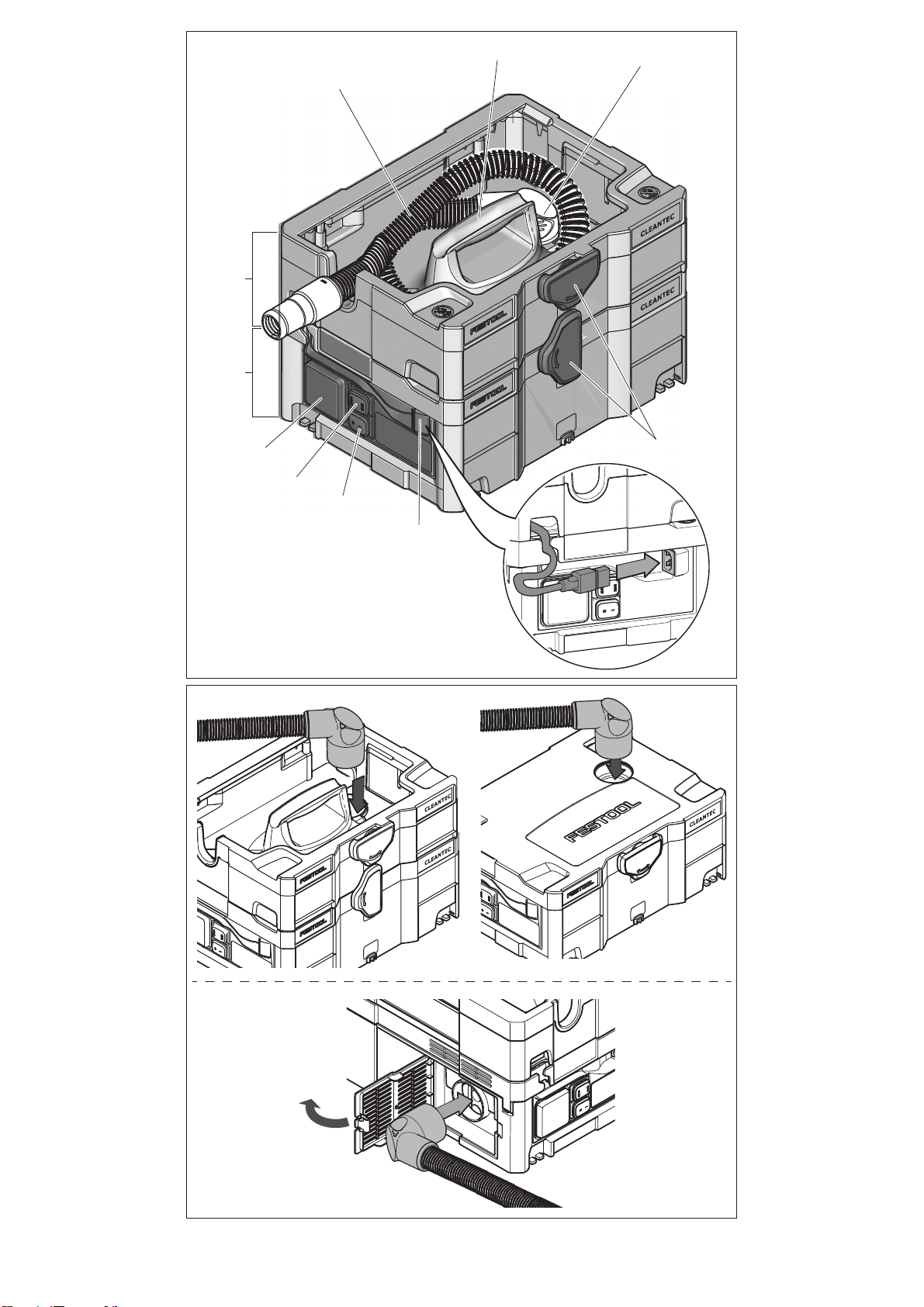

[1-1] 집진기

[1-2] 보관 상자

[1-3] 집진기 호스

[1-4] 손잡이

[1-5] 각도 어댑터

[1-6] Systainer용 T-LOC 래치

[1-7] 콜드 디바이스 플러그

[1-8] 전원 스위치

[1-9] 자동/수동 스위치

[1-10] 장치 소켓

사용 설명서의 전반부에 이와 관련된 그림이 나와

있습니다.

6 사용 방법

경고

미승인 전압 또는 주파수!

사고 위험

공구의 이름판에 나온 사양을 준수하십시오.

국내 규정을 준수하십시오.

6.1 집진기 연결

경고

공구 급시동 시 부상 위험

연결된 공구를 켜기 전에 꺼진 상태인지 확인

하십시오.

콜드 디바이스 커넥터 [2]와 접지된 소켓에 전원

케이블을 삽입하십시오.

구멍 [2]으로 전원 케이블을 밀어넣으십시오.

스위치 [1-8]는 전원 스위치입니다.

[1-9] 스위치를 사용하여 자동 설정 또는 수동

설정을 선택하십시오.

'MAN' 스위치 위치

장치 소켓 [1-10]이 전원에 연결되어 있으면

집진기가 작동합니다.

'AUTO' 스위치 위치

장치 소켓 [1-10]이 전원에 연결되어 있고 연결된

집진기를 켜면 집진기가 작동합니다.

공구를 사용하지 않을 때와 유지보수 및

청소 작업을 하기 전에 소켓에서 플러그를

빼십시오.

CTL SYS

6.2 전동 공구 연결

경고

상해 위험

최대 장치 소켓 연결 부하를 확인하십시오

('기술자료' 참조).

전동 공구를 끄십시오.

전동 공구를 장치 소켓 [1-10]에 연결하십시오.

6.3 흡입 호스 연결

집진 구멍 [3a]

흡입 호스를 흡입 구멍의 엘보우 부분에 연결

하십시오.

배기 구멍 [3b]

집진기의 뒷면에서 봉지를 여십시오.

집진기의 구멍에서 엘보우 부분에 흡입 호스를

연결하십시오.

7 설정

7.1 온도 모니터링

임계 온도에 도달하기 전에 온도 모니터링에 의해

집진기가 꺼집니다.

집진기를 끄고 약 5분 동안 식힌 다음 다시 켜십

시오.

집진기가 켜지지 않으면 Festool 고객

서비스 센터에 문의하십시오.

7.2 T-Loc에 연결

T-Loc를 돌려서 집진기를 닫거나, 열거나, 연결할

수 있습니다.

–집진기 [4a]를 닫으십시오.

–집진기 [4b]를 여십시오.

–집진기를 보관 상자 [4c]에 연결하십시오.

집진기를 들어 올리기 전에 T-Loc를 닫거나

보관 상자에 연결하여 안전하게 잡고

있는지 확인하십시오.

다른 Systainer에 연결할 때의 최대 하중 20 kg

7.3 운반 스트랩 사용/조절

운반 스트랩의 최대 허용 하중: 20 kg

운반 스트랩을 2개의 위치에 부착할 수 있습니다.

–집진기 운반: 집진기 [5a]의 운반 스트랩을

사용하십시오.

–집진기와 보관 상자 운반: 보관 상자 [5b]의

스트랩을 사용하십시오.

들어 올리기 전에 운반 스트랩에 적절한 기

능이 있는지 확인하고 집진기의 T-Loc을 원

하는 위치에 놓으십시오.

조절 탭 [5c]에서 운반 스트랩의 길이를 조절

하십시오.

8 작업

주의

유해 분진

기관지 손상

항상 필터 또는 먼지 봉투를 사용하십시오.

청소 노즐 2개가 집진기 [6-1] 내부에 보관

되어 있습니다.

다음 지침을 준수하십시오.

–집진기는 고정 시스템이며, 케이블 및 호스를

당기는 작업에서는 적합하지 않습니다. 손잡이

[1-4]를 사용하십시오.

–정전기 방지 흡입 호스를 사용하지 않으면

정전기가 발생할 수 있습니다. 감전 위험이

있습니다.

허용 한계치를 초과하는 먼지를 집진할

때는 전기 또는 에어 공구 1개에서만 집진

작업을 하십시오.

전동 공구 작동 시 발생하는 먼지를 집진할 때는

다음 사항을 준수하십시오.

환기가 제대로 되고 있는지 확인하십시오. 국내

규정을 준수하십시오.

한계치: 배기 공기가 청정 공기량의 최대 50%

공식: 실내 공간 부피 VR x 공기 재생률 LW

작업 전에 아래의 사항을 확인하십시오.

집진기를 끄고 전원 플러그를 빼십시오.

전원 케이블을 감으십시오.

먼지 트랩을 비우십시오.

흡입 호스 [1-3]와 전원 케이블을 보관 상자에

넣으십시오.

집진기의 내외부를 진공 청소기로 깨끗하게

청소하고 닦으십시오.

무단 출입이 불가능하고 건조한 장소에 집진기를

보관하십시오.

CTL SYS

9 서비스 및 유지관리

경고

상해 및 감전 위험

공구의 유지관리 작업을 하려면 먼저 소켓에서

전원 플러그를 뽑으십시오.

모터 하우징을 열어야 하는 모든 유지관리 및

수리 작업은 공식 서비스 작업장에서 처리해야

합니다.

고객 서비스 및 수리

제조사 또는 서비스 센터에서만 정식 고객

서비스와 수리 서비스가 제공됩니다. 다음

주소에서 가까운 지점을 찾아보십시오.

www.festool.com/Service

EKAT

235

Festool의 정식 부품만 사용하십시오.

주문 번호 확인: www.festool.com/Service

정기적으로 필터 봉지를 교체하고 컨테이너와

씰을 청소하십시오.

다음 지침을 준수하십시오.

–제조업체 또는 지정된 담당자가 매년 1회 이상

분진 테스트를 통해 필터가 손상되었는지, 공구의

밀봉에 이상이 있는지, 모니터링 기능이 올바

르게 작동하고 있는지를 확인해야 합니다.

–청소할 수 없는 부분은 불침투성 봉투에 버려야

합니다. 국내 폐기 규정을 준수하십시오.

9.1 필터 봉지 교체

T-Loc [6]를 이용해 집진기를 여십시오. 주의:

기울어짐 주의!

필터 봉지 교체:

필터 봉지 [7]를 분리하십시오.

필터 봉지 [8]를 넣으십시오.

T-Loc를 이용해 집진기를 닫으십시오.

9.2 필터 요소 교체 [9]

참고

모터 손상

필터가 장착되지 않으면 모터가 손상될 수

있으니 집진기를 절대 작동하지 마십시오.

T-Loc [6]를 이용해 집진기를 여십시오. 주의:

기울어짐 주의!

레버를 풀고 아래로 내리십시오.

컨테이너를 위로 올려서 분리하십시오.

사용된 필터 요소를 새 것으로 교체하십시오.

사용한 필터는 관련 규정에 따라 폐기해야

합니다.

컨테이너와 씰을 청소하십시오.

컨테이너를 넣으십시오. 레버를 올려서 잠그

십시오.

T-Loc를 이용해 집진기를 닫으십시오.

액세서리, 필터, 소모품의 주문 번호는

Festool 카탈로그 또는 www.festool.com

에서 확인할 수 있습니다.

10 문제 해결

집진 시 소음

자동

해결법:

터빈에 차가운 공기를 공급하는

밸브가 열림

원인 필터 요소 막힘, 필터 봉지 가드감,

흡입 호스 막힘

해결법 컨테이너 비우기, 필터 요소 교체

또는 청소, 필터 봉지 교체, 흡입

호스에서 막힌 부분을 확인하고

필요 시 막힘 제거

11 배송

다음 지침을 준수하십시오.

–운반하기 전에 항상 집진기에서 T-Loc를 닫거나

보관 상자에 연결하십시오.

–차량 운반의 경우 올바른 지침에 따라 공구를

고정하여 미끄러지거나 기울어지지 않게 하십

시오.

12 환경

본 제품을 가정용 쓰레기와 함께 버리지

마십시오. 기기, 액세서리, 포장을 재활용

하십시오. 관련 국내 규정을 준수하십

시오.

CTL SYS

Original operating instructions

1 Safety instructions

WARNING! Read all safety warnings,

instructions, illustrations and speciﬁcations

provided with this tool. Failure to follow all

instructions listed below may result in electric

shock, ﬁre and/or serious injury.

Save all warnings and instructions for future

reference.

– This appliance must not be used by persons

(including children) with reduced physical,

sensory or mental capabilities, or lack of ex-

perience and knowledge. Children need to be

supervised to ensure they do not play with the

appliance.

– WARNING! Machine may contain hazardous

dust. Only authorised qualiﬁed specialists with

suitable protective equipment may perform

maintenance, empty the container and change

the ﬁlter.

– Always operate with the ﬁlter system installed!

WARNING

This unit is only intended for use under dry

conditions.

ATTENTION

This unit is only intended for indoor use.

This unit must only be stored indoors.

– Risk of explosion and ﬁre: Do not absorb:

– Sparks or hot dust;

– Combustible or explosive materials (e.g.

magnesium, aluminium, petrol, diluting

agents);

– Aggressive materials (e.g. acid, alkaline

solutions, solvents);

– Chemically reactive materials, which lead to

the generation of heat, acids/bases, gases,

etc. (e.g. reactive 2-component materials,

aluminium and water).

– Observe all national safety regulations as well

as the material manufacturer’s speciﬁcations!

– Always use suitable protective equipment!

– If intact following a visual inspection, work in

a dry environment according to instructions!

– Always use the socket on the machine for the

purpose speciﬁed!

– Check the plug, cable and socket regularly to

avoid hazards and have them replaced by an

authorised after-sales service workshop if they

become damaged.

– Do not lift or transport using a crane hook or

lifting gear!

– Risk of tilting! Do not place on sloped areas!

2 Symbols

Symbol Signiﬁcance

Warning of general danger

Risk of electric shock

Read operating instructions and

safety notices!

Wear a dust mask.

Tip or advice

Handling instruction

Warning! The machine may contain

hazardous dust!

Do not dispose of as domestic

waste.

Climbing prohibited

Do not leave in the rain!

Do not absorb any water or liquids!

Risk of tilting!

CTL SYS

3 Intended use

Dust extractor suitable for

– Aspiration and extraction of dust with limit

values up to 1 mg/m³ corresponding to dust

class ’L’,

– for increased loads during commercial use,

according to IEC/EN 60335-2-69.

Dust extractor not recommended for continuous

aspiration and extraction of ﬁne dust, such as

cement dust or ﬁller.

The user is liable for improper or non-

intended use.

4 Technical data

Dust extractors

Power consumption 1000 W

Max. appliance socket connected load EU 1200 W

CH, DK 1300 W

GB 1400 W

Max. suction capacity (air), extractor/turbine 108 m3/h / 180 m3/h

Max. vacuum, turbine 200 hPa

Filter surface area 5357 cm2

Suction hose D 27 mm x 3.0 m-AS

Length of the net cable 5.0 m

Sound pressure level as per EN 60704-2-1 /

Uncertainty K

67 dB(A) / 3 dB

Vibration value at the cleaning nozzle/

instability

<2.5 m/s2/ 1.5 m/s2

Protection category IP X0

Container capacity 4.5 l

Dimensions L x W x H CTL SYS with storage box 396 x 296 x 270 mm

only CTL SYS 396 x 296 x 162 mm

Weight CTL SYS with storage box 6.9 kg

5 Machine features

[1-1] Dust extractor

[1-2] Storage box

[1-3] Extractor hose

[1-4] Handle

[1-5] Angle adapter

[1-6] T-LOC latch for Systainers

[1-7] Cold-device plug

[1-8] ON/OFF switch

[1-9] AUTO/MAN switch

[1-10] Appliance socket

The speciﬁed illustrations appear at the beginning

of the Operating Instructions.

6 Operation

WARNING

Unauthorised voltage or frequency!

Risk of accident

Observe the speciﬁcations on the machine’s

name plate.

Observe country-speciﬁc regulations.

6.1 Connecting dust extractor

WARNING

Risk of injury from tools starting up unex-

pectedly

Before switching on ensure that the connected

tool is switched off.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Aspiradora de Festool

Festool

Festool CLEANTEX CTL Series Manual de usuario

Festool

Festool CTL 44 E Manual de usuario

Festool

Festool CTL MINI Instrucciones de instalación

Festool

Festool CT SYS HEPA Manual de usuario

Festool

Festool CLEANTEX CTM Series Manual de usuario

Festool

Festool CTL Series Instrucciones de instalación

Festool

Festool CTLC SYS I Manual de usuario

Festool

Festool CLEANTEX CT 36 E AC Instrucciones de instalación

Festool

Festool CLEANTEC CTLC MIDI I Manual de usuario

Festool

Festool CLEANTEX CT 26 E Manual de usuario

Festool

Festool CLEANTEC CTLC MINI I Manual de usuario

Festool

Festool CTL 22 E SG Manual de usuario

Festool

Festool CTL SYS Instrucciones de instalación

Festool

Festool CT MINI Manual de usuario

Festool

Festool CTH 26 E/a Instrucciones de instalación

Festool

Festool CLEANTEX CTL 26 E SD Instrucciones de instalación

Festool

Festool CTL MINI Manual de usuario

Festool

Festool CLEANTEX CT 26 E Manual de usuario

Festool

Festool CLEANTEX Series Instrucciones de instalación

Festool

Festool CT 15 E HEPA Manual de usuario

Festool

Festool CLEANTEX CT 26 E Manual de usuario

Festool

Festool CT MINI Manual de usuario

Festool

Festool CTL 48 E LE EC/B22 R1 Instrucciones de instalación

Festool

Festool CTL 26 E Manual de usuario

Manuales populares de Aspiradora de otras marcas

Bissell

Bissell LittleGreen Proheat 1425 Series Manual de usuario

Panasonic

Panasonic MC-YL637S147-AE Manual de usuario

NEFF

NEFF N17XH10 0 Series Manual de usuario

LG A9 Series Manual de usuario

Oreck

Oreck Cordless Captura BK51700 Series Manual de usuario

Kogan

Kogan KAVACROBVWA Manual de usuario

Kränzle

Kränzle VENTOS 50 ID Guía del usuario

EVVO

EVVO Ai35 Manual de usuario

DeWalt

DeWalt DWH200D Manual de usuario

Pontec

Pontec Pondomatic Vacuum Cleaner Manual de usuario

Cleanmaxx

Cleanmaxx PC-P007E Manual de usuario

Exido

Exido 240-114 Manual de usuario

RIDGID

RIDGID WD1685AU0 Manual de usuario

Ezviz

Ezviz RE4P Manual de usuario

STG global

STG global TANVAC HDV3000 Manual de usuario

Shark

Shark ROTATOR PRO COMPLETE NV550 Series Manual de usuario

Factory

Factory M3340 Manual de usuario

Shop-Vac

Shop-Vac VN92 SERIES Manual de usuario
