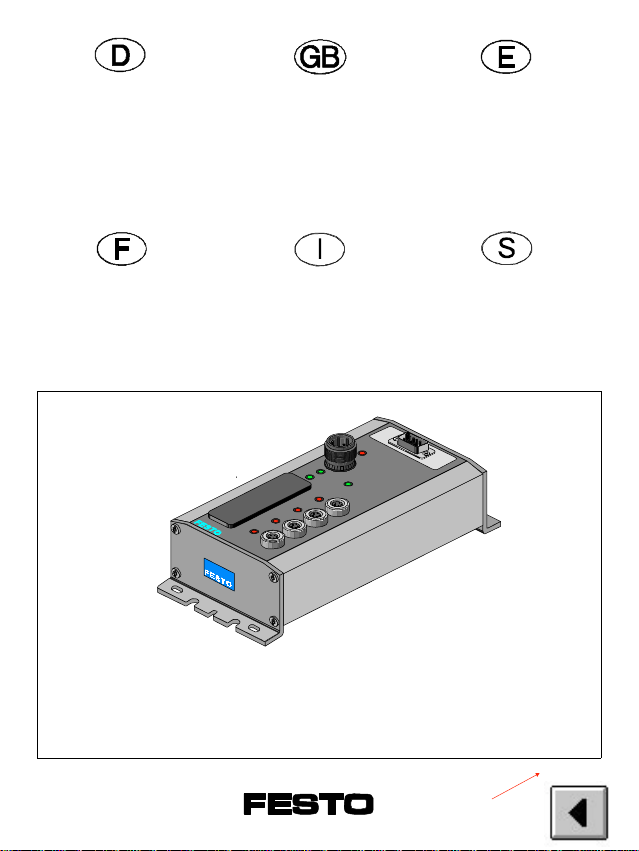

Festo CP-FB13-E Manual de lista de piezas

Kurzbeschreibung

CP-Feldbusknoten 13

CP FB13-E

Brief Description

CP fieldbus node 13

CP FB13-E

Notice simplifiée

Noeud bus de

terrain CP 13

CP FB13-E

Breve descrizione

Nodo Fieldbus CP 13

CP FB13-E

Handledning

CP- fältbussnod 13

CP FB13-E

Breve descripción

Nodo de bus de

campo CP 13

CP FB13-E

9709 NH

PROFIBUS DP

380897

Feldbusprotokoll Fieldbus protocol Protocolo de bus de campo

Protocoles de bus de terrain Protocollo Fieldbus Fältbussprotokoll

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

(Festo AG & Co., D-73726 Esslingen, 1997)

CP FB13-E

9709 NH 2

1Benutzerhinweise

Der CP-Feldbusknoten 13 ist ausschließlich für den Einsatz als

Teilnehmer am PROFIBUS-DP bestimmt. Hierbei sind die ange-

gebenen Grenzwerte der technischen Daten einzuhalten.

Ausführliche Informationen finden Sie in Beschreibung

P.BE CP-FB13-E-....

WARNUNG:

•

Schalten Sie die Spannung aus, bevor Sie Steckverbinder

zusammenstecken oder trennen (Funktionsschädigung).

•

Schließen Sie einen Schutzleiter mit ausreichendem

Leitungsquerschnitt an den mit gekennzeichneten

Anschluß an, wenn der Knoten nicht auf einem geerdeten

Maschinengestell montiert ist.

HINWEIS:

Nehmen Sie nur einen komplett montierten und verdrahteten

Knoten in Betrieb.

Deutsch

CP FB13-E

9709 NH 3

2Konfiguration

VORSICHT:

Der Knoten enthält elektronisch gefährdete Bauelemente.

Berühren der Kontaktflächen an Steckverbindungen und

Mißachtung der Handhabungsvorschriften für elektrostatisch

gefährdete Bauelemente können den Knoten zerstören.

Gehen Sie beim Konfigurieren wie folgt vor:

1. Betriebsspannung abschalten.

2. Abdeckung des DIL-Schalters öffnen.

3. Feldbusadresse einstellen.

4. Spannungsüberwachung aktivieren, falls gewünscht.

5. Abdeckung des DIL-Schalters wieder festschrauben.

6. Ist das CP-System letzter Feldbusteilnehmer, muß der

Abschlußwiderstand im Festo Sub-D-Stecker

(TN 18529) aktiviert werden.

Deutsch

CP FB13-E

4 9709 NH

Adreßwahlschalter (Einer, Zehner, Hunderter)

Spannungsüberwachung

Beispiel: Einstellung Stationsnummer 05

Einer

Einstellung bei

Zehner Stationsnummer: 05

Hunderter

SAVE

POWER

24 VDC

POWER V

PROFIBUS-DP

BUS ERROR

7890

Deutsch

CP FB13-E

9709 NH 5

DIL-Schaltereinstellung

DIL-Schalter

(Werksein-

stellung)

Element Funktion

Stationsnummer ON: Stationsnummer > 100

OFF: Stationsnummer < 100

Spannungs-

überwachnung ON: aktiv

OFF: inaktiv

Feldbusprotokoll ON: muß auf ON stehen

Feldbusprotokoll OFF: muß auf OFF stehen

Feldbusbaudrate

Der CP-Knoten stellt sich automatisch auf die richtige Baudrate

ein.

Deutsch

CP FB13-E

6 9709 NH

3Anschlußbelegung

Feldbus

1 n.c.

2 n.c.

3 RxD/TxD-P

4 CNTR-P

5DGND

6VP

7 n.c.

8 RxD/TxD-N

9 n.c.

Gehäuse Schirm

Betriebsspannung 1

24 V-Versorgung Elektronik

und Eingänge

24 V-Versorgung Ventile und

Ausgänge

0 V

PE (Schutzleiteranschluß,

Kontakt voreilend)

Bedeutung der LED Anzeigen

Siehe Beschreibung "CP-Feldbusknoten 13".

SAVE

POWER

24 VDC

POWER V

ERROR

PROFIBUS-DP

BUS ERROR

Deutsch

CP FB13-E

9709 NH 7

Schaltungsbeispiel Betriebsspannungsanschluß

Externe Sicherungen

NOT-AUS

Schutzleiteranschluß Pin 4 ausgelegt für 12 A

Abschlußwiderstand am letzten Feldbusteilnehmer

Befindet sich das CP-System am Ende des Feldbussystems, ist

ein Leitungsabschluß erforderlich.

Empfehlung:

Verwenden Sie hierfür den vorkonfektionierten Sub-D-Stecker

von Festo (Teile-Nr. 18529). Im Gehäuse des Festo-Sub-D-

Steckers ist ein geeignetes Widerstandsnetzwerk integriert. Der

Leitungsabschluß ist manuell zu schalten (siehe Beschreibung

"CP-Feldbusknoten 13").

10 A

24 V 3,15 A

DC 24 V

±10 %

0 V

Deutsch

CP FB13-E

8 9709 NH

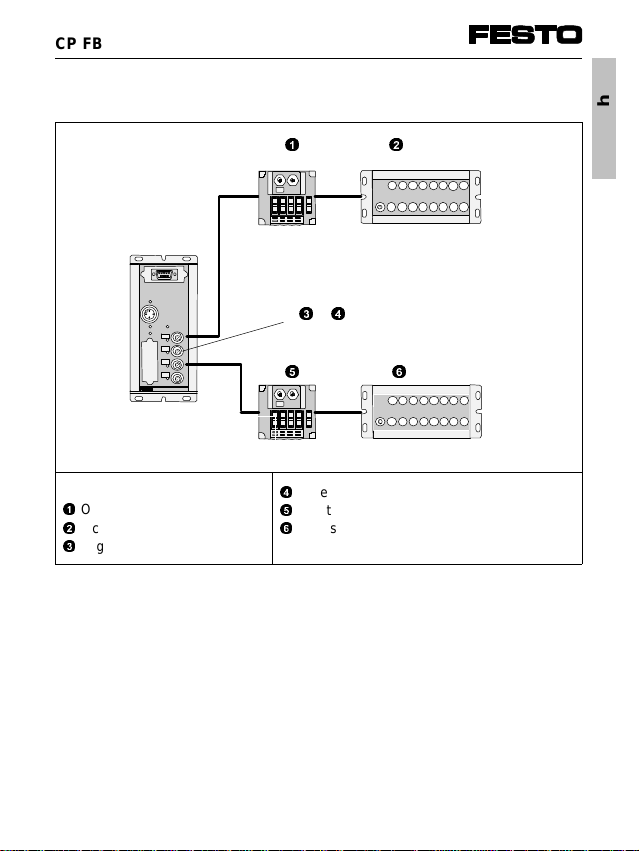

4Adressierung (Beispiel Standard-Mode)

Adresse 12; Standard-Mode

Octets 1/2: A20.0 ... A21.7

Octets 1/2: E20.0 ... E21.7

ungenutzt

Octets 5/6: A24.0 ... A25.7

Octets 5/6: E24.0 ... E25.7

A = Ausgang; E = Eingang

1. Ein CP-Ventilplatz belegt zwei Adressen:

- niederwertige Adresse = Vorsteuermagnet 14

- höherwertige Adresse = Vorsteuermagnet 12.

2. Elektrische Ausgangs- oder Eingangsmodule belegen

je 16 Ausgangs- oder Eingangsadressen.

Ausführliche Angaben zur Adressierung des CP-Systems finden

Sie in der Beschreibung "CP-Feldbusknoten 13".

SAVE

POWER

24 VDC

POWER V

ERROR

PROFIBUS-DP

BUS ERROR

Deutsch

CP FB13-E

9709 NH 9

5Technische Daten

Typ CP FB13-E

Schutzart (nach DIN 40050) IP 65

Umgebungstemperatur - 5o... + 50 oC

Lagertemperatur - 20o... + 70 oC

Pin 1 – Betriebsspannungsanschluß

Elektronik/Eingänge

•Nennwert (verpolungssicher)

•Toleranz

•zul. Gesamtstrom

DC 24 V

DC 20,4 V...26,4 V

250 mA

Pin 2 – Betriebsspannungsanschluß

Ausgänge/Ventile

•Nennwert (verpolungssicher)

•Toleranz

•zul. Gesamtstrom

DC 24 V

DC 20,4 V...26,4 V

Summe aller eingeschalteten

Magnetventile

Elektromagnetische Verträglichkeit

Störaussendung

•geprüft nach EN 55011

Störfestigkeit

•geprüft nach EN 50082-2

Grenzwertklasse B

Deutsch

CP FB13-E

10 9709 NH
