Fermax VIDEOMEMORY 128 DIGITAL Manual de usuario

Pag 3

KIT

VIDEOMEMORY 128 DIGITAL

COD. 94924EIFc V07/07

INTRODUCCION .............................................................................................4

SECCION I - MANUAL DE USUARIO ...........................................................7

Controles ...............................................................................................8

Funcionamiento del videoportero .......................................................... 9

SECCION II - MANUAL DEL INSTALADOR.................................................15

A tener en cuenta antes de instalar el kit ............................................16

Instalación del alimentador ................................................................... 17

Instalación de la placa de calle ............................................................ 17

Colocación del monitor ......................................................................... 18

Programación del monitor .....................................................................19

Ajustes y Configuraciones....................................................................20

Características Técnicas de los Kits ...................................................21

Esquema de cableado interno ..............................................................22

Esquema de cableado del Kit...............................................................23

Esquema de cableado de dispositivos auxiliares ................................24

Tabla de localización de problemas .....................................................26

INDICE

ESPAÑOL

INSTRUCCION KIT VIDEOMEMORY 128 DIGITAL B/N Ref. 6115.

Cod. 94924EIFc V07_07

Este documento técnico lo edita FERMAX ELECTRONICA S.A.E. con caracter informativo, y se reserva

el derecho a modificar características de los productos que en él se refieren en cualquier momento y sin

previo aviso. Estos cambios vendrán reflejados en posteriores ediciones del mismo.

Pag 4

KIT

VIDEOMEMORY 128 DIGITAL

INTRODUCCION

El KIT VIDEOMEMORY es un avanzado equipo de Videoportero Digital de instala-

ción simplificada (sin hilos de llamada), especialmente diseñado para su instala-

ción en viviendas unifamiliares

Consta, en líneas generales, de una Placa de Calle, que se instala en el exterior

de la vivienda y un Monitor Citymax Memory que se instala en el interior y permite

almacenar hasta 128 imágenes.

COMPOSICION:

El kit incluye:

- un Abrepuertas

- un Monitor con su conector de instalación

HIGH RESOLUTION

FLAT MONITOR

- un Alimentador

-+-+

ALIMENTADOR

- una Placa de Calle de Videoportero con caja de empotrar

HIGH PERFORMANCE

MULTIPLEXED DIGITAL SYSTEM

STOP

Pag 5

KIT

VIDEOMEMORY 128 DIGITAL

Con el fin de facilitar la utilización, instalación y la gestión de este equipo, este manual está

dividido en dos apartados:

SECCION I: MANUAL DEL USUARIO

Se explica el manejo de este equipo por parte de los usuarios, es decir cada una de las

personas que, de alguna manera u otra, van a utilizar el sistema.

SECCION II: MANUAL DEL INSTALADOR

En esta sección se indican todos los pasos y precauciones a seguir para la correcta

instalación de este equipo, dejándolo en condiciones de funcionar en su configuración

básica (realizar llamadas y ser atendidas, abrir la puerta, etc.).

NOTA MUY IMPORTANTE





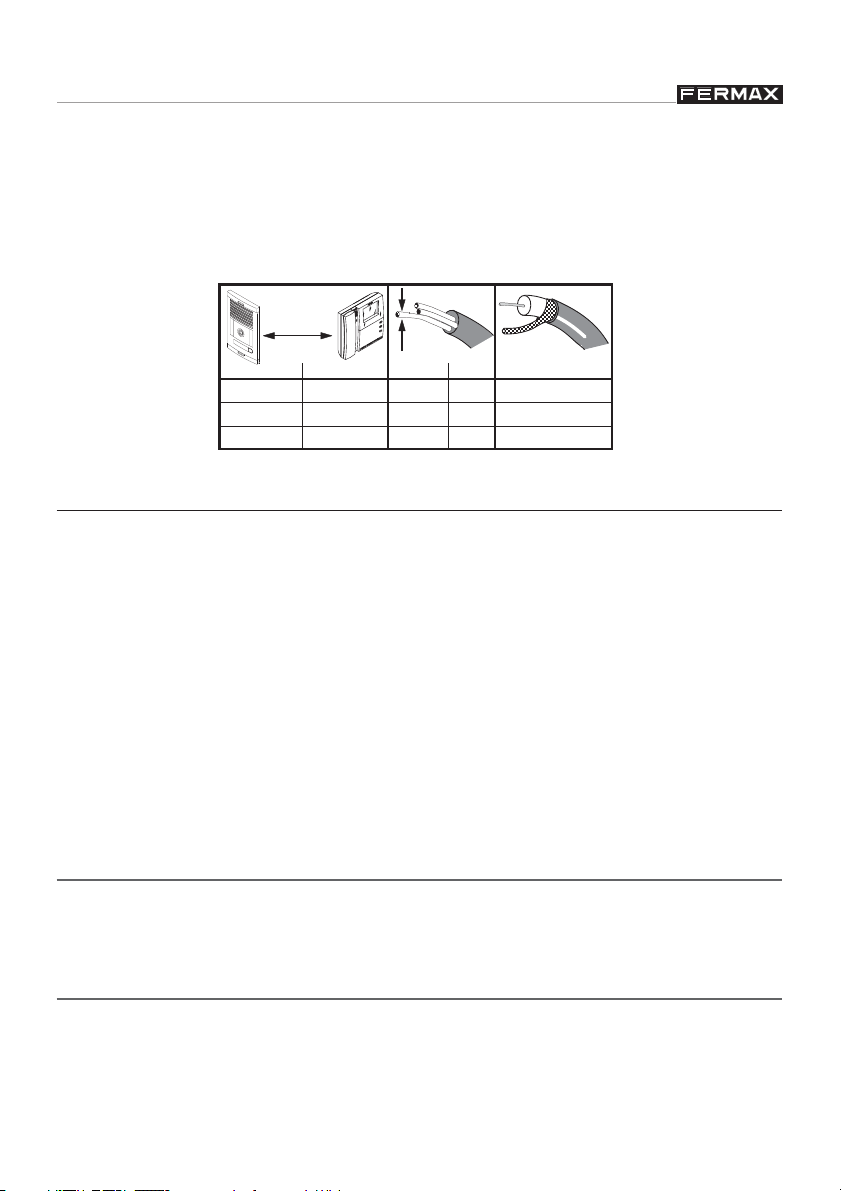

La distancia máxima en estas instalaciones son 200 metros / 660 pies.

INSTALACION BASICA:

Instalación: 3 Hilos + COAXIAL.

Las secciones recomendadas en función de la distancia para este kit, se mues-

tran a continuación:

1 - 50

50 - 100

100 - 200

75 Ohm

mm2,5

1,5

metros / metres pies / feet

AWG

3 - 150

150 - 300

300 - 600

FLAT ONITOR

HIGH RESOLUTION

Pag 6

KIT

VIDEOMEMORY 128 DIGITAL

Pag 7

KIT

VIDEOMEMORY 128 DIGITAL

SECCION I

MANUAL DEL USUARIO

Controles ...............................................................................................8

Funcionamiento del videoportero .......................................................... 9

Pag 8

KIT

VIDEOMEMORY 128 DIGITAL

CONTROLES

PLACA DE CALLE

Pulsador de

LLAMADA

HIGH RESOLUTION

CCD CAERA

PAN & TIL

AN & TIL

Módulo

TELECAMARA

Rejilla

AMPLIFICADOR

MONITOR

REC

TI E

DEL

FLAT ONITOR

HIGH RESOLUTION

OFF ON

AUTOENCENDIDO

2ª CÁMARA (*)

BRILLO

CONTRASTE

PULSADOR

IMAGEN

GRABACION

BORRAR

IMAGEN

LUZ DE ESCALERA

CONFIGURACION

INTERRUPTOR

ABREPUERTAS

PULSADOR

IMAGEN

(*) Si existe

Pag 9

KIT

VIDEOMEMORY 128 DIGITAL

FUNCIONAMIENTO DEL VIDEOPORTERO

FUNCIONES MEMORIZACION

FUNCION DE MEMORIZACION DE IMAGENES

Estando el monitor Memory 128 en «modo espera» permite la memorización automática

de las 128 últimas imágenes captadas por la telecámara al producirse llamadas. Estas

imágenes podrán visualizarse posteriormente, indicándose la fecha y hora en la que

fueron captadas.

03/04/22 12:45:37 028

El monitor puede funcionar en alguno de los modos representados a continuación, y que

se selecciona mediante los botones de función de memorias.

DíaMes

Año Hora Número total de imágenes

Modo HORA: para ajustar la fecha y hora en el monitor

Presionar durante 4 segundos «TIME» y soltar, (con pantalla del monitor apagada).

FLAT ONITOR

HIGH RESOLUTION

TI E

+++....

TIME SET: 00/ / : :

FP FP FP

TI E

TIME SET: 03/ / : :

TIME SET: 03/ / : : TIME SET: 03/05/ : : TIME SET: 03/05/ : :

TI E

TIME SET: 03/05/22 : :

TI E

TIME SET: 03/05/22 : :

TIME SET: 03/05/22 23: :

TI E

TIME SET: 03/05/22 23: :

TI E

TIME SET:03/05/22 23:37: TIME SET:03/05/22 23:37:

Parpadeando

Subir

Bajar

DíaMes

Año Hora

Confirmar

Pag 10

KIT

VIDEOMEMORY 128 DIGITAL

Modo ESPERA: El monitor se encuentra siempre en este modo esperando recibir una

llamada de calle.

Al recibir una llamada el monitor realizará automáticamente una foto y a los 2 segundos

aproximadamente otra. Si estamos en otro modo cuando se produce la llamada el moni-

tor no realizará fotos.

FLAT ONITOR

HIGH RESOLUTION

2 segundos

(aprox.)

2ª Foto1ª Foto

TIME SET:03/05/22 23:37:11

TI E

Subir

Bajar

Confirmar

Nota*: En Modo Grabación, el Monitor debe estar encendido y con imagen (porque han

llamado o porque se ha activado el autoencendido).

REC

FLAT ONITOR

HIGH RESOLUTION

FLAT ONITOR

HIGH RESOLUTION

Modo GRABACION: para grabar una imagen manualmente.

Grabar la imagen mediante

esta secuencia.

Ver Nota*

•Llamada

•Autoencendido

Ver Nota*

Pag 11

KIT

VIDEOMEMORY 128 DIGITAL

Modo BORRAR: para borrar las imágenes grabadas.

Modo REPRODUCCION (FORWARD / REWIND): para visualizar las imágenes grabadas.

ALL DELETE -> RP

ONE DELETE -> FP

LAST DELETE -> DEL

CANCEL -> REC

OPCIONES EN PANTALLA

Borrar todas las fotos/ All delete -> RP

REC Salir sin borrar / Cancel -> REC

DEL Borrar la última foto / Last Delete -> DEL

Borrar una foto, (la elegida en pantalla) / One delete -> FP

FLAT ONITOR

HIGH RESOLUTION

RECREC

RP RP

FLAT ONITOR

HIGH RESOLUTION

Se enciende la pantalla y se visualiza la

ultima foto que se mostró la última vez que

se apretó REWIND.

RPRP

+ .... +

FLAT ONITOR

HIGH RESOLUTION

REC

FLAT ONITOR

HIGH RESOLUTION

Se enciende la pantalla y se visualiza la

ultima foto que se mostró la última vez que

se apretó FOWARD.

imagen anterior (retrocederá hasta la

primera foto)

+++ ....

FP FP FP

imagen posterior (avanzará hasta la

última foto)

Pag 12

KIT

VIDEOMEMORY 128 DIGITAL

2. Borrado completo (todas las fotos).

1. Borrar una foto

FLAT ONITOR

HIGH RESOLUTION

DEL

FLAT ONITOR

HIGH RESOLUTION

ALL DELETE -> RP

ONE DELETE -> FP

LAST DELETE -> DEL

CANCEL -> REC

REC

DEL

seleccionar la foto grabada

(subir-bajar)

seleccionar la opción «FP» para borrar la foto deseada

FLAT ONITOR

HIGH RESOLUTION

DEL

FLAT ONITOR

HIGH RESOLUTION

ALL DELETE -> RP

ONE DELETE -> FP

LAST DELETE -> DEL

CANCEL -> REC

Borrar todas las fotos

NOTA MUY IMPORTANTE





En el Monitor Memory se puede conectar una batería para evitar perder las imá-

genes grabadas, la fecha y la hora en caso en que la alimentación se corte.

Consulte a su instalador.
