Fermax Olympo Basic Series Manual de usuario

MONITOR OLYMPO BASIC

Cod.: 94970 V08_06

Olympo Basic. Ref: 5402

Olympo Basic Plus. Ref: 5404

MONITOR OLYMPO BASIC

FUNCIONAMIENTO

Control brillo ( ), contraste ( ) y color ( )

CONTROLES

Autoencendido (operativo según tipo de instalación)

Botón de abrepuertas

y llamada a conserje

Botón activación

dispositivo auxiliar

Activar/desactivar comunicación

Selección de melodías

Regulación volumen

Llamada

* Al presionar el pulsador de llamada en la Placa de Calle se produce un

tono de llamada tanto en la placa de calle como en el monitor, encen-

diéndose la pantalla y la iluminación lateral azul (en versión PLUS).

Si hay equipos adicionales en la vivienda éstos tambien sonarán. Si no

se atiende la llamada los equipos se desconectarán automáticamente

transcurridos 90 segundos.

Atender la llamada

* Descolgar pulsando el botón « » para establecer comunicación con el

visitante. (La iluminación del botón se enciende informando que la comu-

nicación está activa).

La duración de la comunicación está limitada a 60 segundos (la luz del

botón parpadea los últimos 5 segundos indicando que la comunicación

está a punto de finalizar).

Si durante la comunicación se pulsa de nuevo el botón « » la comuni-

cación finaliza y la pantalla se apaga.

Abrir la puerta al visitante

* Estando en comunicación con el visitante es posible abrir la puerta pulsan-

do el botón « ».

Pantalla TFT color 5”.

Iluminación integrada (versión Plus).

30 melodías polifónicas + 6 tonos de llamada.

Altavoces con sonido envolvente.

Funcionamiento de manos libres total.

Olympo Basic. Ref: 5402Olympo Basic Plus. Ref: 5404

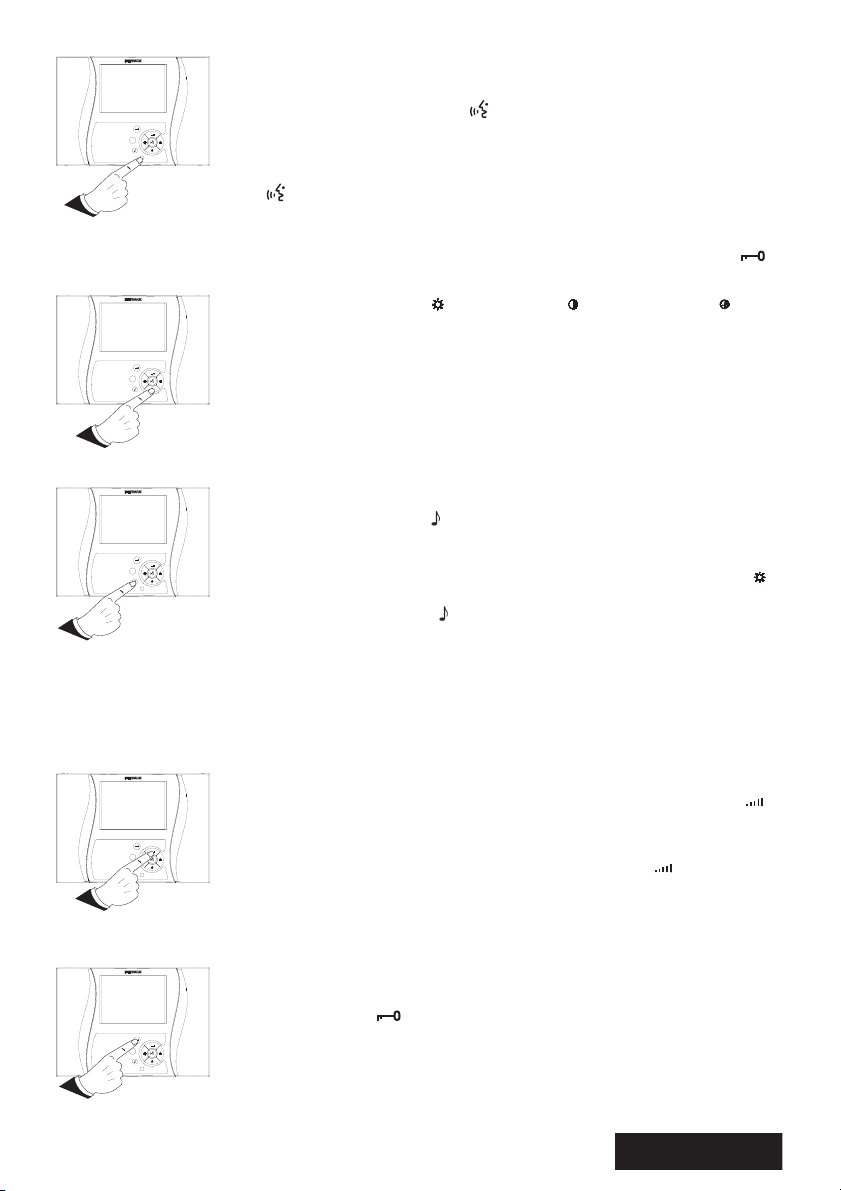

Activación manual del monitor (autoencendido)

* Con el monitor en reposo:

· Pulsar el botón « » para activar la pantalla y establecer comunicación.

· Pulsar el botón «F» para activar únicamente la pantalla. Podrá activar/

desactivar la comunicación pulsando alternativamente el botón « ».

En ambos casos la pantalla y la comunicación permanecerán activas du-

rante 60 segundos, tras los cuales se desconectarán automáticamente.

Durante este tiempo es posible abrir la puerta pulsando el botón « ».

Selección de melodía

* Pulsar el botón « » para entrar en modo selección de melodías (la ilumina-

ción lateral se enciende de foma intermitentemente en versión PLUS).

Llamada desde Placa de calle: Pulsar secuencialmente el botón « » para

escuchar las diferentes melodías (hasta 36). Pulsar de nuevo el botón

«» para seleccionar la melodía actual.

Llamada Timbre de puerta: El monitor dispone de una melodía caracterís-

tica para el timbre de puerta (si existe un pulsador conectado en los termi-

nales correspondientes del monitor. Ver esquema).

Ajuste volumen

* Estando en comunicación con la placa de calle pulsar el botón « » para ajustar el

volumen de conversación (dispone de cuatro niveles de ajuste seleccionables

ciclicamente).

Estando en selección de melodías pulsar el botón « » para ajustar el volumen del

la melodía (dispone de cinco niveles de ajuste seleccionables ciclicamente).

Ajuste de brillo ( ), contraste ( ) y color ( )

* Con la pantalla encendida pulsar el botón correspondiente para realizar los

ajustes deseados. Dispone de ocho niveles de ajuste seleccionables

ciclicamente.

Llamada a Conserje (según instalación)

* En instalaciones MDS con conserjería pulsar el botón de abrepuertas ( ),

con el monitor en reposo, para generar una llamada al conserje.

ESPAÑOL

OLYMPO BASIC MONITOR

OPERATION

Brightness ( ), contrast ( ) and colour ( )

control

CONTROLS

Auto-on (operative depending on installation type)

Door release and

guard unit call button

Auxiliary divece

activation button

Activate/deactivate communication

Melody selection

Volume control

Call

* When the call button on the Outdoor Panel is pressed, a call tone is

heard at the outdoor panel and the monitor, while the screen and the

lateral blue illumination light up (in PLUS version).

If there are any additional devices in the home, these will also sound. If the

call is not answered, the equipment is disconnected automatically after 90

seconds.

Answer the call

* Pick up the phone, pressing the « » button to set up communication with

the visitor. (The button lighting comes on to let you know that the

communication is active).

The communication duration is limited to 60 seconds (the button light

blinks for the last 5 seconds, indicating that communication is about to

end).

If the « » button is pressed again during communication, it is ended

and the screen goes off.

Open door to visitor

* While in communication with the visitor, it is possible to open the door by

pressing the « » button.

5” TFT colour Screen.

Integrated lighting (Plus version).

30 polyphonic melodies + 6 call tones.

Surround sound loudspeakers.

Total hands free operation.

Olympo Basic. Ref: 5402Olympo Basic Plus. Ref: 5404

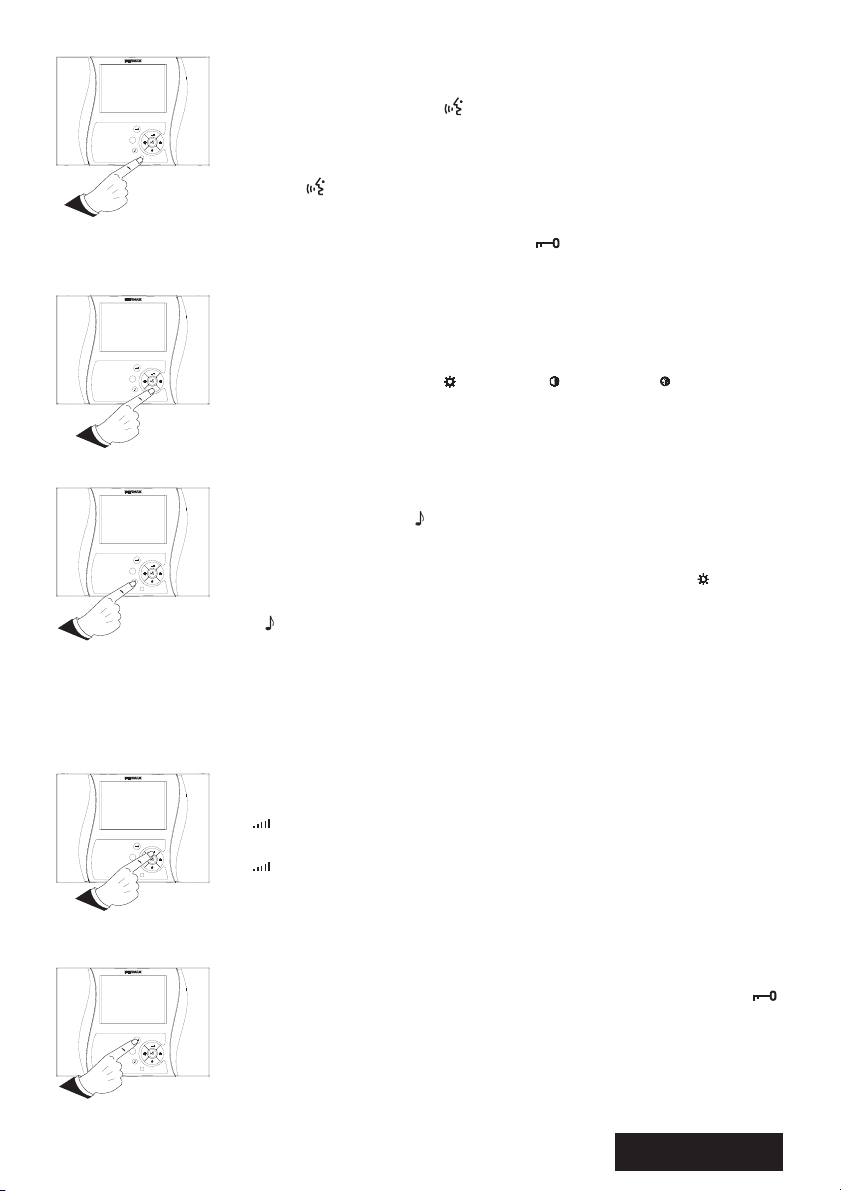

Manual monitor activation(auto-on)

* With the monitor in standby:

· Press the « » button to activate the screen and set up communication.

· Press the «F» button to activate only the screen. You can also activate/

deactivate communication by pressing the « » button.

In both cases, the screen and communication remain active for 60 se-

conds, after which they are disconnected automatically. During this time, it

is possible to open the door by pressing the « » button.

Melody selection

* Press the « » button to enter melody selection mode (the lateral lighting

comes on intermittently in PLUS version).

Call from Outdoor Panel: Press the « » button sequentially to hear the

different melodies (up to 36). Press the « » button again to select the

current melody.

Doorbell call: The monitor has a characteristic melody for the doorbell (if

there is a pushbutton connected to the corresponding monitor terminals).

Volume control

* While in communication with the outdoor panel, press the « » button to adjust the

conversation volume (there are four cyclically selectable volume levels).

While in melody selection, press the « » button to adjust the melody volume (there

are five cyclically selectable volume levels).

Brightness ( ), contrast ( ) and colour () control

* With the screen lit, press the corresponding buttons to make the desired

adjustments. There are eight cyclically selectable control levels.

Call to Guard Unit (depending on installation)

* In MDS installations with guard unit, press the door release button ( ),

with the monitor on standby, to generate a call to the guard unit.

ENGLISH

FONCTIONNEMENT

Contrôle luminosité ( ), contraste ( )

et couleur ( ).

CONTRÔLES

Auto-insertion (opérationnel selon le type d’installation)

Bouton-poussoir de la gâche

électrique et appel au concierge

Activer/désactiver communication

Sélection des mélodies

Réglage du volume

Appel

* En appuyant sur le bouton-poussoir d’appel sur la platine de rue, il se

produit une sonnerie aussi bien au niveau de la platine de rue que du

moniteur. L’écran ainsi que l’éclairage latéral bleu (sur les versions

PLUS) s’allument.

S’il existe des équipements supplémentaires dans le logement, ils

sonneront également. Si personne ne répond à l’appel, les équipements

se déconnectent automatiquement au bout de 90 secondes.

Réception de l’appel

* Décrocher en appuyant sur le bouton « » pour établir la communication

avec le visiteur (l’éclairage du bouton s’allume indiquant de la sorte que la

communication est activée).

La durée de la communication est limitée à 60 secondes (la lumière du

bouton clignote pendant les 5 dernières secondes indiquant de la sorte

que la communication est sur le point de se terminer).

Si, lors de la communication, vous appuyez de nouveau sur le bouton

« », la communication se termine et l’écran s’éteint.

Ouverture de la porte au visiteur

* Il est possible d’ouvrir la porte en appuyant sur le bouton « » tout en

étant en communication avec le visiteur.

Ecran TFT couleur 5 pouces.

Eclairage intégré (version Plus).

30 mélodies polyphoniques + 6 sonneries d’appel.

Haut-parleurs avec son d’ambiance.

Fonctionnement mains libres.

Olympo Basic. Réf. : 5402Olympo Basic Plus. Réf. : 5404

MONITEUR OLYMPO BASIC

Poussoir d’activation du

dispositif auxiliaire

Activation manuelle du moniteur (auto-insertion)

* Quand le moniteur est en veille :

· Appuyez sur le bouton « » pour activer l’écran et établir la

communication.

· Appuyez sur le bouton « F » pour n’activer que l’écran. Vous pourrez activer/

désactiver la communication en appuyant alternativement sur le bouton

« ».

Dans les deux cas, l’écran et la communication resteront actives pendant

60 secondes. Après quoi, ils se déconnecteront automatiquement. Pendant

ce temps, il est possible d’ouvrir la porte en appuyant sur le bouton « ».

Sélection de la mélodie

* Appuyez sur le bouton « » pour entrer en mode sélection des mélodies

(l’éclairage latéral s’allume en clignotant , sur les versions PLUS).

Appel depuis la platine de rue : appuyez à chaque fois sur le bouton « »

pour écouter les diverses mélodies disponibles (jusqu’à 36). Appuyez de

nouveau sur le bouton « » pour sélectionner la mélodie en cours.

Appel sonnette : le moniteur dispose d’une mélodie caractéristique pour

la sonnette (si un bouton-poussoir est raccordé aux terminaux

correspondants du moniteur).

Réglage du volume

* Lors d’une communication avec la platine de rue, appuyez sur le bouton « »

pour régler le volume de la conversation (dispose de quatre niveaux de réglage

pouvant être sélectionnés de manière cyclique).

Lors de la sélection des mélodies, appuyez sur le bouton « » pour régler le

volume de la mélodie (dispose de quatre niveaux de réglage pouvant être

sélectionnés de manière cyclique).

Réglage de la luminosité ( ), du contraste ( ) et de la couleur ( )

* Lorsque l’écran est allumé, appuyez sur le bouton correspondant pour

effectuer les réglages nécessaires. Dispose de huit niveaux de réglage

pouvant être sélectionnés de manière cyclique.

Appel au concierge (selon installation)

* Sur les installations MDS avec conciergerie, appuyez sur le bouton de la

gâche électrique ( ), le moniteur sera en veille, pour réaliser un appel au

concierge.

FRANÇAIS

BASIS MONITOR OLYMPO

FUNKTIONSWEISE

Helligkeitskontrolle ( ), Kontrast ( ) und

Farbe ( )

FUNKTIONS- UND BETRIEBSANZEIGEN

Eigenstart (funktionsfähig in Abhängigkeit von der Anlage)

Türöffnungstaste

und Portierruf

Aktivierung/Deaktivierung Sprechverbindung

Melodiewahl

Lautstärkeregelung

Anruf

* Durch Drücken der Ruftaste an der Türstation wird an der Türstation

und am Monitor ein Rufton ausgelöst, während sich gleichzeitig die

Displaybeleuchtung und die seitliche blaue Beleuchtung (in Version

PLUS) einschaltet.

Der Rufton wird dabei auch an die zusätzlichen Sprechstellen der

Wohnung übermittelt. Wird der Anruf nicht beantwortet, schaltet sich

die Anlage nach 90 Sekunden automatisch aus.

Anrufbeantwortung

* Durch Drücken der Taste " " stellen Sie eine Sprechverbindung mit dem

Besucher her. (Die Tastenbeleuchtung schaltet sich ein und zeigt an, dass

eine Sprechverbindung herstellt worden ist.)

Die Dauer der Sprechverbindung ist beschränkt auf 60 Sekunden. (Die

Tastenbeleuchtung blinkt die letzten 5 Sekunden und zeigt an, dass die

Sprechverbindung gleich unterbrochen wird.)

Wenn während der Sprechverbindung die Taste " " erneut gedrückt wird,

wird die Verbindung unterbrochen und das Display schaltet sich aus.

Türöffnung für Besucher

* Während des Gesprächs mit dem Besucher kann die Tür durch Drücken

der Taste " " geöffnet werden.

5" Farb-TFT-Bildschirm

Integrierte Beleuchtung (Version Plus)

30 polyphone Melodien und 6 Ruftöne

Verstärker mit Sourround-Effekt

Handfreibetrieb

Olympo Basic. Ref. 5402Olympo Basic Plus, Ref. 5404

Drucktaste für Aktivierung

des zusätzlichen Schalter

Manuelle Aktivierung des Monitors (automatische Einschaltung)

* Mit Monitor im Bereitschaftsmodus:

· Drücken Sie die Taste " ", um das Display zu aktivieren und eine

Sprechverbindung herzustellen.

· Drücken Sie die Taste "F", um nur das Display zu aktivieren. Sie können

die Sprechverbindung aktivieren/deaktivieren, indem Sie abwechselnd die

Taste " " drücken.

In beiden Fällen bleiben Display und Sprechverbindung 60 Sekunden lang

aktiviert und schalten sich dann automatisch aus. Während diesem Zeitraum

kann die Tür durch Drücken der Taste " " geöffnet werden.

Melodieauswahl

* Drücken Sie die Taste " ", um in den Modus Melodiewahl zu gelangen (die

seitliche Beleuchtung blinkt dabei (bei Version PLUS).

Anrufe von der Türstation aus: Drücken Sie die Taste " ", um die

unterschiedlichen Melodien zu hören (bis zu 36). Drücken Sie die Taste

"" erneut, um die aktuelle Melodie auszuwählen.

Klingelton Haustür: Der Monitor verfügt über einen charakteristischen

Klingelton für die Haustür (falls eine Taste an den entsprechenden

Monitorausgängen angeschlossen ist).

Lautstärkeregelung

* Sofern eine Sprechverbindung mit der Türstation vorliegt, drücken Sie die Taste

"", um die Lautstärke der Sprechverbindung einzustellen (vier Einstellstufen).

Sofern eine Sprechverbindung mit der Türstation vorliegt, drücken Sie die Taste

"", um die Lautstärke der Sprechverbindung einzustellen (vier Einstellstufen).

Einstellung von Helligkeit ( ), Kontrast ( ) und Farbe ( )

* Drücken Sie den entsprechenden Bildschirm bei eingeschaltetem Monitor,

um die gewünschten Einstellungen durchzuführen. Es stehen Ihnen dabei

acht Einstellstufen zur Verfügung.

Portierruf (gemäß Anlage)

* Drücken Sie bei MDS-Installationen mit Portierzentrale den Türöffner ( )

bei Monitor im Bereitschaftsmodus, um einen Portierruf auszulösen.

DEUTSCH

FUNCIONAMENTO

Controlo do brilho ( ), contraste ( ) e cor ( )

COMANDOS

Ligar automático (operativo conforme o tipo de instalação)

Botão de trinco e

chamada ao porteiro

Botão de activação do

dispositivo auxiliar Activar/desactivar comunicação

Selecção de melodias

Regulação do volume

Chamada

* Ao carregar no botão de chamada na Placa de Rua ouve-se um tom de

chamada tanto na placa de rua como no monitor, acendendo-se o visor

e a iluminação lateral azul (na versão PLUS).

Se houver equipamentos adicionais na vivenda, estes também tocam.

Se não se atender a chamada, os equipamentos desligam-se

automaticamente passados 90 segundos.

Atender a chamada

* Atender carregando no botão " " para estabelecer a comunicação com o

visitante. (A iluminação do botão acende-se informando que a comunicação

está activa).

A duração da comunicação está limitada a 60 segundos (a luz do botão

pisca nos últimos 5 segundos indicando que a comunicação está quase

a terminar).

Se durante a comunicação se carregar novamente em " ", a

comunicação termina e o visor apaga-se.

Abrir a porta ao visitante

* Estando em comunicação com o visitante é possível abrir a porta carregando

no botão " ".

Ecrã TFT de 5” a cores

Iluminação integrada (versão Plus).

30 melodias polifónicas + 6 toques de chamada.

Colunas com som envolvente.

Funcionamento de mãos-livres total.

Olympo Basic. Ref: 5402Olympo Basic Plus. Ref: 5404

MONITOR OLYMPO BASIC

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de Fermax

Fermax

Fermax PRIVATE Manual de usuario

Fermax

Fermax CITYCOM III CENTRAL GUARD UNIT Manual de usuario

Fermax

Fermax VIDEO CONTROL KIT Manual de usuario

Fermax

Fermax VEO DUOX Guía del usuario

Fermax

Fermax MARINE 1 L Guía del usuario

Fermax

Fermax VDS VIDEO CITYLINE iLOFT KIT Manual de instrucciones

Fermax

Fermax Cityline Guía del usuario

Fermax

Fermax VEO XS DUOX Manual de usuario

Fermax

Fermax LOFT 60 Years Limited Edition Manual de usuario

Fermax

Fermax DUOX Video Direct Outdoor Panel Manual del propietario

Fermax

Fermax LOFT 4+N Manual de usuario

Fermax

Fermax DUOX CITYLINE Series Guía del producto

Fermax

Fermax COLOUR 4+N LOFT MEMORY MONITOR Manual de usuario

Fermax

Fermax DUOX PLUS 1L VEO-XS WIFI Manual de usuario

Fermax

Fermax VDS MEMOPHONE KIT Series Manual de instrucciones

Fermax

Fermax SMILE 3.5" Monitor Manual de usuario

Fermax

Fermax LOFT 4+N Manual de usuario

Fermax

Fermax DUOX plus EXTRA Guía del usuario

Fermax

Fermax LOFT BUS2 Manual de usuario

Fermax

Fermax DUOX Guía del usuario

Fermax

Fermax KIT VIDEOCHALET CITYMAX Manual de usuario

Fermax

Fermax 1-2L Bus2 Audio Kit Manual de instrucciones

Fermax

Fermax LYNX SKYLINE Guía del usuario

Fermax

Fermax Kit City iLoft KT-51 Manual de usuario

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario
