Fermax VEO XS DUOX Manual de usuario

GUÍA INICIO RÁPIDA

QUICK START GUIDE

GUIDE DE MISE EN MARCHE RAPIDE

SCHNELLSTARTANLEITUNG

GUIA DE INICIAÇÃO RAPIDA

MONITOR VEO XS DUOX CON MEMORIA

DUOX VEO XS MONITOR WITH MEMORY

MONITEUR VEO XS DUOX AVEC MÉMOIRE

DUOX VEO XS MONITOR MIT SPEICHER

MONITOR VEO XS DUOX COM MEMÓRIA

2DUOX VEO XS MONITOR

GUÍA INICIO DEL MONITOR VEO XS DUOX

BOTONES CONTROL

CONFIGURACIÓN COMO PLACA MÁSTER

CÓMO PROGRAMAR EL MONITOR VEO XS

Pulsar el botón SW1 3 veces consecutivas rápidas. Transcurridos 2 segundos, se oirá un tono de

conﬁrmación, y se activará la placa máster. Una vez terminada la programación de los monitores,

se recomienda desactivar la placa MÁSTER, pulsando el botón SW1 3 veces consecutivas.

Monitor alimentado por primera vez.

El led azul parpadeando muy lento indica que el monitor está sin

programar.

1. INSTALAR

Pulsar el botón para acceder al «menú de programación».

2. ENTRAR MENÚ PROGRAMACIÓN

Seleccionar que el icono y conﬁrmar con , (se escucha un bip en el monitor).

Pulsar desde la placa el pulsador correspondiente (código de llamada para ese monitor). Se

produce un tono de llamada diferente, conﬁrmando la programación del monitor. Transcurridos

unos segundos el monitor vuelve a reposo.

MENÚ PROGRAMACIÓN

PROGRAMACIÓN DESDE PLACA

Cod. 970042 V03_17

Menú digital para ajustes y conﬁguración de parámetros internos.

(Si el monitor está programado).

En conversación, pulsar para abrir la puerta.

En reposo, llamada al conserje (si existe conserjería).

Función auxiliar (consulte con su instalador).

En reposo, pulsar y se visualiza en pantalla la posibilidad de realizar

autoencendido con diferentes placas. Pulsando secuencialmente

Placa 0, Placa 1, Placa General, (según disponibilidad de placas).

Activación de audio y colgado (funcionamiento manos libres).

El monitor VEO XS incorpora un menú OSD que se gestiona

a través de los pulsadores del monitor para acceder a las

funciones de uso y programación del terminal. Los iconos

visualizados en pantalla se manejan con los pulsadores

correspondientes ubicados en el monitor.

Etiqueta bucle inductivo

(según modelo)

DUOX VIDEO MONITOR 3

Seleccionar con el icono y conﬁrmar con .

Cada vez que se presiona , se incrementa el número

empezando por el 1 y la ﬂecha , se utiliza para el

desplazamiento.

El cursor blanco indica la posición de introducción del

dígito. Conﬁrmar con al ﬁnalizar.

MENÚ PROGRAMACIÓN

CONFIRMAR

PROGRAMACIÓN DESDE EL MONITOR

3. AJUSTES DE MONITOR

INTRODUCIR NÚMERO

MANUAL

COMPLETO

Teniendo imagen en el monitor al pulsar el botón , (o al recibir una llamada sin descolgar),

pulsar la tecla para mostrar los ajustes de video.

Seleccionar la opción del ajuste e ir aumentando o decrementando con y.

AJUSTES VÍDEO

AJUSTES AUDIO

Durante el tiempo que está abierto el canal de audio pulsar el botón y aparecerá en pantalla

el menú para dicho ajuste.

Ir aumentando o

decrementando con

y, hasta

obtenerlaregulación

deseada.

Nota: Tiempo de conversación máximo: 90 segundos.

123

CARACTERÍSTICAS TÉCNICAS MONITOR (Pantalla OSDTFT 4.3”)

Alimentación 18 Vdc

Consumo en reposo 38 mA

Consumo máximo 370 mA

Consumo máximo (con bucle inductivo) 850 mA

Temperatura de funcionamiento [-5º , +40ºC] / [23º, 104ºF]

12 3 4

0 0 0 0 0 1

4DUOX VEO XS MONITOR

AJUSTES DE USUARIO

Acceder Parámetros de usuario.

12 3

1. AJUSTES DE FECHA Y HORA

20 01 2017 13 55

2.ACTIVACIÓN / DESACTIVACIÓN CAPTURADE IMÁGENES

El monitor realizará una foto a los 5 segundos de recibir una llamada de una placa de calle. Por

defecto la captura de imágenes sale activada. Se puede activar/desactivar la captura automática

de imágenes.

01 01 2017 13 55 130 149

123

31 / 01 / 2017

01 / 31 / 2017

2017 / 01 / 31

Seleccionar con el icono

y conﬁrmar con .

Pulsar para activar/

desactivar la función.

Pantalla Menú de usuario Pantalla Comunicación Pantalla Visualización de

imágenes

Seleccionar con el

icono y conﬁrmar con

Seleccionar con el

formato de fecha. Una vez

selecionada conﬁrmar

con .

Seleccionar la fecha y la

hora con y conﬁrmar

. Para navegar por los

ajustes .

1. Ajustes Fecha y Hora

2. Captura Imágenes

Fecha sin programar: 01/01/2017 (por defecto). El icono aparecerá indicando que la fecha no es

correcta (fecha por defecto). Al perder la alimentación vuelve a la fecha por defecto.

Nota: Si se captura una imagen con la fecha sin programar mostrará el icono .

Iconos de notiﬁcación de fecha sin programar:

Seleccionar con el icono y conﬁrmar con .

Visualización de imágenes

2DUOX VEO XS MONITOR

START GUIDE FOR MONITOR VEO XS DUOX

CONTROL BUTTONS

CONFIGURING AS MASTER PANEL

HOW TO PROGRAM VEO XS MONITOR

Press the SW1 button 3 consecutive times quickly. After 2 seconds, a conﬁrmation tone is heard,

and the master panel is activated. Once having completed the monitors’ programming, we

recommend deactivate the MASTER panel by pressing the SW1 button 3 consecutive times.

Monitor powered for the ﬁrst time.

The blue led blinking slowly indicates that the monitor has not been

programmed.

1. INSTALL

Press the button to access the «programming menu».

2. ENTER PROGRAMMING MENU

Select the icon and conﬁrm with , (you hear a beep in the monitor).

Enter the calling code for this monitor from the panel (calling code for this monitor). A different

call tone sounds, conﬁ rming the monitor´s programming. After a few seconds the monitor

returns to standby.

PROGRAMMING MENU

PROGRAMMING FROM THE PANEL

Digital menu for internal parameter settings and conﬁ guration.

(When the monitor has already been programmed)

In conversation, press to open the door.

In standby, call to guard unit (if applicable).

Auxiliary function, (contact your installer).

In standby, press and it displays the option of auto-starting with

different panels. By sequentially pressing Panel 0, Panel 1, General

Panel, (depending on the available panels).

Audio activation and hang-up (hands-free functions).

VEO XS monitor incorporates an OSD menu that is managed

via the monitor´s push buttons to access the terminals´user

and programming functions. The icons displayed are

managed with the corresponding buttons located on the

monitor.

Inductive loop label

(depending on the model)

Cod. 970042 V03_17

DUOX VIDEO MONITOR 3

Select with the icon and conﬁrm with .

Each time the is pressed the number increases ( starting

with 1) and the arrow is used for moving the cursor

A white cursor indicates where the digit will be entered.

Conﬁrm with to complete.

PROGRAMMING MENU

CONFIRM

PROGRAMMING FROM THE MONITOR

3. MONITOR SETTINGS

ENTER NUMBER

MANUAL FULL

MONITOR

With an image on the monitor, by pressing the button , (or upon receiving a call without

picking up), press the key to show the video settings.

Select the settings option and increase or decrease with and .

VIDEO SETTINGS

AUDIO SETTINGS

While the audio channel is open, press the button and a menu screen appears for this

setting.

Increase or decrease

with and , until

obtaining the desired

regulation.

Notice: Maximum conversation time: 90 seconds.

123

MONITOR TECHNICAL CHARACTERISTICS (OSD TFT 4.3” Screen)

Power supply 18 Vdc

Standby consumption 38 mA

Maximum consumption 370 mA

Maximum consumption (with Inductive loop) 850 mA

Operating temperature [-5º , +40ºC] / [23º, 104ºF]

12 3 4

0 0 0 0 0 1

4DUOX VEO XS MONITOR

USER SETTINGS

Access user parameters.

12 3

1. DATE AND TIME SETTINGS

20 01 2017 13 55

2. ACTIVATE / DEACTIVATE IMAGE CAPTURE

The monitor will take a picture after 5 seconds of receiving a call from a street panel. By default the

image capture is activated. You can activate/deactivate the automatic image capture.

01 01 2017 13 55 130 149

123

31 / 01 / 2017

01 / 31 / 2017

2017 / 01 / 31

With select the icon

and conﬁrm with .

Press to activate/

deactivate the function.

User Menu Screen Communication screen Image viewer screen

With select the icon

and conﬁrm with .

With select the date

format. Once selected

conﬁrm with .

Select the date and hour

with and conﬁrm

with . To browse the

settings .

1. Date and Time Settings

2. Capture images

Date not set: 01/01/2017 (default). The icon appears indicating that the date is not correct (default

date). Upon losing power, it returns to the default date.

Note: If an image is captured with the date not yet set, the following icon appears .

Notiﬁcation icons for a date not set:

With select the icon and conﬁrm with .

Image Viewer

2DUOX VEO XS MONITOR

GUIDEDE MISE EN MARCHE DU MONITEUR VEO XS DUOX

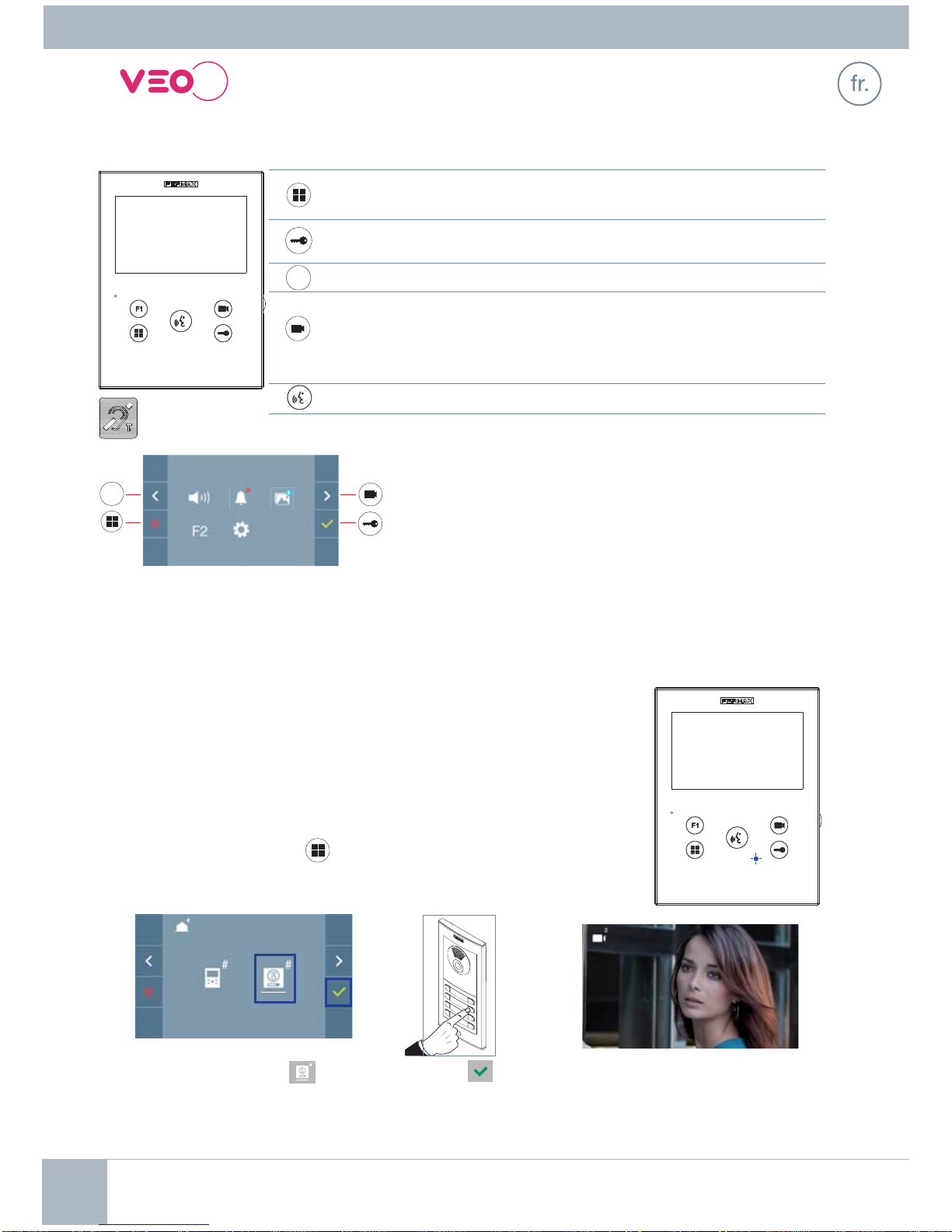

BOUTONS DE COMMANDE

CONFIGURATION EN TANT QUE PLATINE MASTER

COMMENT PROGRAMMER LE MONITEUR VEO XS

Appuyez sur le bouton SW1 rapidement 3 fois de suite. Au bout de 2 secondes, une tonalité de

conﬁrmation est émise et la platine master est activée. Une fois la programmation des moniteurs

terminée, il est recommandé désactivez la platine MASTER en appuyant sur le bouton SW1 3

fois de suite.

Moniteur alimenté pour la première fois.

La DEL bleu qui clignote lentement indique que le moniteur n’est pas

programmé.

1. INSTALLATION

Appuyez sur le bouton pour accéder au « menu de programmation».

2. ENTRER DANS LE MENU PROGRAMMATION

Sélectionnez l’icône et validez à l’aide de (un bip est émis au niveau du moniteur).

Appuyez, sur la platine, sur le bouton-poussoir correspondant (code d’appel pour ce moniteur).

Une tonalité d’appel différente est émise, ce qui conﬁrme que le moniteur est programmé. Au

bout de quelques secondes, le moniteur retourne en veille.

MENU PROGRAMMATION

PROGRAMMATION À PARTIR DE LA PLATINE

Menu numérique pour les réglages et conﬁguration des paramètres

internes (si le moniteur est programmé).

Lors d’une communication, appuyez dessus pour ouvrir la porte.

En veille, appel au concierge (s’il y a une conciergerie).

Fonction auxiliaire (contactez votre installateur).

En veille, appuyez dessus. On a, à l’écran, la possibilité d’effectuer

l’auto-insertion avec différentes platines. En appuyant de manière

séquentielle sur la platine 0, platine 1, platine générale (selon la

disponibilité des platines).

Activation du son et raccrochage (fonctionnement mains libres).

Le moniteur VEO XS intègre un menu OSD qui est géré à

l’aide des boutonspoussoirs du moniteur aﬁ n d’accéder

aux fonctions d’utilisation et de programmation du terminal.

Les icônes qui apparaissent à l’écran se manipulent à l’aide

des boutonspoussoirs correspondants du moniteur.

Étiquette boucle

à induction

(selon modèle)

Cod. 970042 V03_17

DUOX VIDEO MONITOR 3

Sélectionnez l’icône avec et validez à l’aide de .

À chaque fois que l’on appuie sur , le numéro augmente

en partant du 1 et on se sert de la ﬂèche se

déplacer.

Le curseur blanc indique la position de saisie du chiffre.

Après avoir terminé, validez à l’aide de .

MENU PROGRAMMATION

VALIDER

PROGRAMMATION À PARTIR DU MONITEUR

3. RÉGLAGES DU MONITEUR

SAISIR NUMÉRO

MANUEL

COMPLET MONITEUR

Si on a de l’image sur le moniteur en appuyant sur le bouton (ou lors de la réception d’un

appel sans décrocher), appuyez sur la touche pour afﬁcher les réglages vidéo.

Sélectionnez l’option de réglage et augmentez ou diminuez à l’aide de

RÉGLAGES VIDÉO

RÉGLAGES AUDIO

Pendant que le canal audio est ouvert, appuyez sur le bouton et le menu pour ce réglage

apparaîtra à l’écran.setting.

Augmentez ou

diminuez à l’aide de

et jusqu’à

obtenir le réglage

souhaité.

Remarque : temps maximal de communication : 90 secondes.

123

CARACTÉRISTIQUES TECHNIQUES MONITEUR (écran OSD TFT 4.3”)

Alimentation 18 Vdc

Consommation en veille 38 mA

Maximum Consommation 370 mA

Maximum Consommation (boucle à induction) 850 mA

Température de service [-5º , +40ºC] / [23º, 104ºF]

12 3 4

0 0 0 0 0 1

4DUOX VEO XS MONITOR

RÉGLAGES D’UTILISATEUR

Accéder à Paramètres utilisateur.

12 3

1. RÉGLAGES DATE ET HEURE

20 01 2017 13 55

2. ACTIVATION / DÉSACTIVATION CAPTURE DES IMAGES

Le moniteur prend une photo 5 secondes après avoir reçu un appel en provenance d’une platine de

rue. La capture des images est, par défaut, activée. La capture automatique des images peut être

activée/désactivée.

01 01 2017 13 55 130 149

123

31 / 01 / 2017

01 / 31 / 2017

2017 / 01 / 31

Sélectionnez avec l’icône

et validez avec .

Appuyez sur pour activer/

désactiver la fonction.

Écran Menu utilisateur Écran Communication Écran Visualisation des

images

Sélectionnez avec

l’icôneo et validez avec

Sélectionnez avec

le format de la date. Une

fois sélectionné validez

avec .

Sélectionnez la date et l’heure

avec et validez avec

. Pour naviguer parmi les

réglages .

1. Réglages Date et heure

2. Capture d’images

Date non programmée : 01/01/2017 (par défaut). L’icône s’afﬁche en indiquant que la date n’est pas

correcte (date par défaut). En cas de coupure, la date revient à celle par défaut.

Remarque : si une image est capturée alors que la date n’est pas programmée, l’icône s’afﬁchera.

Icônes de notiﬁcation de date non programmée :

Sélectionnez avec l’icône et validez avec .

Visualisation des images

Otros manuales para VEO XS DUOX

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de intercomunicación de Fermax

Fermax

Fermax VEO DUOX Manual de usuario

Fermax

Fermax MARINE DDA 1-LINE ENTRYPHONE KIT Manual de usuario

Fermax

Fermax CITYMAX BASIC DUOX Manual de usuario

Fermax

Fermax DUOX MARINE 9788 Guía del usuario

Fermax

Fermax Olympo Basic Series Manual de usuario

Fermax

Fermax FVI-7008 KIT Manual de usuario

Fermax

Fermax MEET 1455 Guía del usuario

Fermax

Fermax VDS Guía de configuración

Fermax

Fermax KIN PANEL Guía del usuario

Fermax

Fermax Loft Manual de usuario

Fermax

Fermax iLOFT VDS Extra Manual de usuario

Fermax

Fermax NCITY 1-2L Manual de instrucciones

Fermax

Fermax VDS Manual de usuario

Fermax

Fermax PROXIMITY READER MINI WG Manual de usuario

Fermax

Fermax BUS 3 PALACE Manual de usuario

Fermax

Fermax MEET DIGITAL VIDEO PANEL Guía del usuario

Fermax

Fermax House Keeper Manual de usuario

Fermax

Fermax AUDIO CITYLINE DUOX 1 Guía

Fermax

Fermax CM-204 Manual de usuario

Fermax

Fermax 2347 Manual de usuario

Fermax

Fermax VIDEOMEMORY 128 DIGITAL Manual de usuario

Fermax

Fermax MEET 1W Guía del usuario

Fermax

Fermax VDS Smile Monitor Instrucciones de montaje

Fermax

Fermax DUOX PLUS Manual del propietario

Manuales populares de Sistema de intercomunicación de otras marcas

Bticino

Bticino LINEA 3000 Manual de usuario

MSI

MSI MSI-140 Manual de usuario

golmar

golmar Stadio Plus Manual de usuario

CyberData

CyberData 011211 series Manual

Vidos

Vidos duo M1021 Manual de usuario

Vimar

Vimar ELVOX 7539/E Manual de usuario

SSS Siedle

SSS Siedle BTSV 850-03 Manual de usuario

Dahua

Dahua VTO Series Manual de usuario

Elvox

Elvox 5651 Manual de usuario

Videx

Videx VIDEOKIT Series Manual de usuario

Rocom

Rocom Doortello Business FW T2.05W2.04 Manual de usuario

Viking

Viking E-35-EWP Manual de usuario

Safeguard Supply

Safeguard Supply LRA-EX1000 Manual de usuario

SSS Siedle

SSS Siedle BFCV 850 Series Manual de usuario

GRD

GRD MAX V2 Manual de usuario

Alecto

Alecto ADI-250 Manual de usuario

Aiphone

Aiphone IE-8MD Manual de usuario

Perel

Perel EDB4 Manual de usuario
