Fermax DUOX plus EXTRA Guía del usuario

Placa Digital Video EXTRA

Video EXTRA Digital Panel

Platine Digital Video EXTRA

Video Digital EXTRA Türstation

MANUAL DE INSTALADOR

INSTALLER’S MANUAL

MANUEL D’INSTALLATION

INSTALLATIONSHANDBUCH

Pag 2

«MANUAL PLACA DIGITAL VIDEO EXTRA DUOX PLUS»

«DUOX PLUS VIDEO EXTRA DIGITAL PANEL MANUAL»

«MANUEL PLATINE DIGITAL VIDEO EXTRA DUOX PLUS»

«HANDBUCH DUOX PLUS VIDEO EXTRA DIGITAL TÜRSTATION»

Cod. 970055b V03_20

Pag 3

¡ENHORABUENA POR DISPONER DE UN PRODUCTO DE CALIDAD!

Fermax electrónica desarrolla y fabrica equipos de prestigio que cumplen los más altos

estándares de diseño y tecnología.

Esperamos disfrute de sus funcionalidades.

www.fermax.com

CONGRATULATIONS ON PURCHASING THIS QUALITY PRODUCT!

Fermax Electronics develops and manufactures reputable equipment which fulls the highest

design and technology standards.

We hope you enjoy its range of functions.

www.fermax.com

FÉLICITATIONS ! VOUS VENEZ D’ACQUÉRIR UN VÉRITABLE PRODUIT DE QUALITÉ!

Fermax Electrónica développe et fabrique des équipements de prestige qui répondent aux

normes de design et technologie les plus développées.

Nous espérons que vous proterez pleinement de toutes ses fonctions.

www.fermax.com

WIR GRATULIEREN IHNEN ZUM KAUF DIESES QUALITÄTSPRODUKTS!

Fermax Electrónica entwickelt und fabriziert hochwertige Anlagen, die den höchsten Technologie-

und Designstandards entsprechen.

Überzeugende Funktionalität für Ihr Eigenheim!

www.fermax.com

Pag 4

Este producto está protegido con las siguientes patentes y modelos de utilidad:

PATENTES: US 9215410, US 9762852, BE1023440.

MODELOS DE UTILIDAD: ES1187384U, ES1141495U, FR3038192, DE202016000632U1,

CN205987229(U).

Publicación técnica de caracter informativo editada por FERMAX ELECTRONICA S.A.U.

FERMAX ELECTRONICA, en su política de mejora constante, se reserva el derecho a modicar

el contenido de este documento así como las características de los productos que en él se

reeren en cualquier momento y sin previo aviso.

Cualquier modicación será reejada en posteriores ediciones de este documento.

Technical document published for information purposes by FERMAX ELECTRONICA S.A.U.

FERMAX ELECTRONICA, in a policy of ongoing improvement, reserves the right to modify the

contents of this document and the features of the products referred to herein at any time and with

no prior notice. Any such modications shall be reected in subsequent editions of this document.

Publication technique à caractère informatif éditée par FERMAX ELECTRONICA S.A.U.

Conformément à sa politique de perfectionnement continu, FERMAX ELECTRONICA, se réserve

le droit de modier, à tout moment et sans préavis, le contenu de ce document ainsi que les

caractéristiques des produits auxquels il fait référence. Toutes les modications seront indiquées

dans les éditions suivantes.

Technische Veröffentlichung zu Informationszwecken; Herausgeber: FERMAX ELECTRONICA S.A.U.

FERMAX ELECTRONICA, behält sich das Recht vor, den Inhalt dieses Dokuments sowie die

technischen Eigenschaften der erwähnten Produkte ohne vorherige Ankündigung zu ändern,

um dadurch den ständigen Weiterentwicklungen und den damit in Verbindung stehenden

Verbesserungen Rechnung zu tragen. Alle Änderungen nden Aufnahme in den Neuauagen

dieses Dokuments.

Pag 5

ÍNDICE - INDEX - SOMMAIRE - INHALT

PLACAS DUOX PLUS

Placas DUOX PLUS Digital 6

Instalación del Alimentador 7

Instalación de la placa de calle 7

Ajustes de la placa 9

Características Técnicas 16

Esquemas de cableado 19

Sintetizador de voz 23

DUOX PLUS DIGITAL PANELS

DUOX PLUS VDS panels 6

Power Supply installation 7

Outdoor Panel installation 7

Panel adjustment 9

Technical features 16

Wiring Diagrams 19

Voice Synthesizer 23

PLATINES DUOX PLUS

Platines DUOX PLUS Digital 6

Installation de l’alimentation 7

Installation de la platine de rue 7

Réglages de la platine 9

Caractéristiques techniques 16

Schémas de cablage 19

Synthétiseur vocal 23

DUOX PLUS TÜRSTATIONEN

Digital DUOX PLUS Türstationen 6

Installation des Netzgeräts 7

Installation der Türstation 7

Konguration und Einstellungen der Türstation 9

Technische Eigenschaften 16

Verkabelungsschemas 19

Sprachsynthesizer 23

Pag 6

1. Amplicador / Amplier / Amplicateur / Lautsprecher.

2. Amplicador-Telecámara / Amplier-Camera / Amplicateur-Caméra / Lautsprecher-Kamera.

3. Telecámara / Camera / Caméra / Kamera.

4. Display digital Extra / Extra Digital display / Afchage numérique Extra / Extra Bildschirmanzeige

5. Teclado / Keypad / Clavier / Tastatur











  

  

  

  











  

  

  

  

PLACAS DUOX PLUS DIGITAL DUOX PLUS DIGITAL PANELS

PLATINES DUOX PLUS DIGITAL DUOX PLUS DIGITAL TÜRSTATIONEN

DIGITAL PLACA DIRECTORIO / DIRECTORY PANEL

PLATINE RÉPERTORIE / NAMENSVERZAICHNIS

Video Placa directorio

Directory panel

Platine répertorie

Namensverzaichnis

Video Placa directorio

Directory panel

Platine répertorie

Namensverzaichnis

Pag 7





+18V 1.5A

50-60 Hz. 50VA MAX.

12V 1A

FUENTE ALIMENTACION

KIT DIGITAL

MADE IN SPAIN

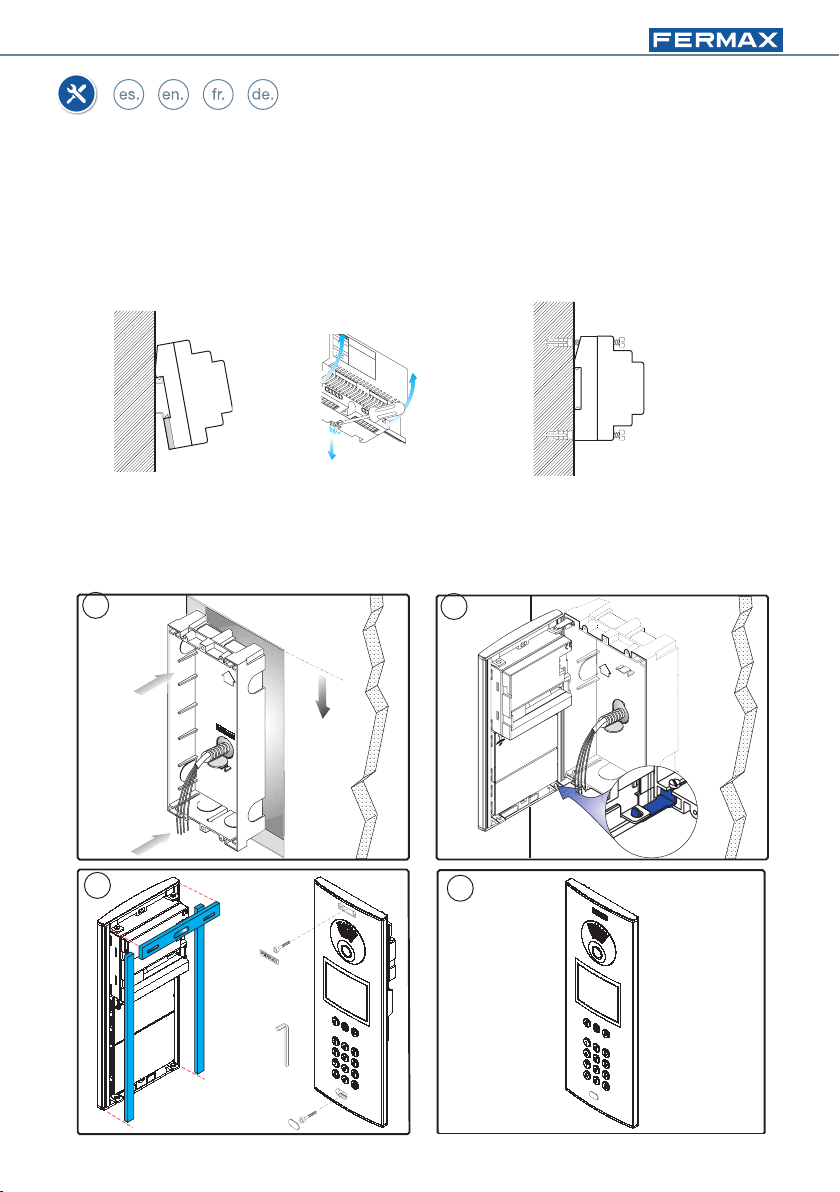

Desmontaje - Disassembly

Démontage - Ausbau

Instalación en carril DIN

DIN rail Installation

Installation sur rail DIN

DIN-Schiene Installation

Montaje - Assembly

Montage - Einbau

Fijación con tornillos

Fixing with screws

Fixation au moyen de vis

Befestigung mit Schrauben

INSTALACIÓN PLACA DE CALLE OUTDOOR PANEL INSTALLATION

INSTALLATION DE LA PLATINE DE RUE INSTALLATION DERTÜRSTATION

CITYLINE

INSTALACIÓN DEL ALIMENTADOR POWER SUPPLY INSTALLATZION

INSTALLATION DE L’ALIMENTATION INSTALLATION DES NETZGERÄTS

Pag 8









1b 1c

1a - Instalación con CAJA de EMPOTRAR

- Installation with FLUSH-MOUNTED BOX

-Installation avec BOÎTIER ENCASTRABLE

- Installation mit UNTERPUTZKASTEN

- Instalación con CAJA de SUPERFICIE

- Installation with SURFACE-MOUNTED BOX

-Installation avec BOÎTIER EN SAILLIE

- Installation mit AUFPUTZKASTEN

Conectar a tierra / To connect to ground

Fair la connexion a terre Zur / Erdungsklemme verbinden

MARINE

Aconsejamos sellar la placa con un cordón de silicona para asegurar una mejor estanqueidad de ésta.

We advise you to seal the panel with silicon to ensure watertightness.

Nous vous conseillons de xer la platine à l’aide d’un joint de silicone an d’en garantir la parfaite

étanchéité.

Wir empfehlen, die Türstation mit einem Silikonrand zu versehen, um eine höhere

Wasserundurchlässigkeit zu gewährleisten.

Pag 9





- Cierre de placa con CAJA de EMPOTRAR

- Cover for panel with FLUSH-MOUNTED BOX

- Couvercle de platine avec BOÎTIER ENCASTRABLE

- Abdichtung der Türstation mit UNTERPUTZKASTEN

- Cierre de placa con CAJA de SUPERFICIE

- Cover for panel with SURFACE-MOUNTED BOX

- Couvercle de platine avec BOÎTIER EN SAILLIE

- Abdichtung der Türstation mit AUFPUTZKASTEN

13 10

CONECTORES / AJUSTES

CONNECTORS / ADJUSTMENT

CONNECTEURS / RÉGLAGES

ANSCHLÜSSE/ EINSTELLUNGEN

CONECTORES / AJUSTES

Pag 10

1CN1

Conexión pulsadores modulares, teclado, display.

Connection modular buttons, keypad, display.

Connexion boutons-poussoirs modulaires, clavier, afchage.

Anschluss Tastenmodule, Tastatur, Display.

Led de Modo:

• Intermitente lento (2 parpadeos / 3 seg): Modo Conserjería Día o Mixto.

• Intermitente lento (1 parpadeo / 1 seg): Programación Inversa o Secuencial. Ver Manual

Avanzado de Programación DUOX cod. 970053.

• Apagado: Reposo o Modo Conserjería Noche.

Mode Led:

• Slow ash (2 blinks / 3 sec): Guard Unit Day or Mixed Mode.

• Slow ash (1 blink / 1 sec): Inverse or Sequential Programming. See DUOX Advanced

Programming Manual cod. 97699.

• Off: Guard Unit Standby or Night mode.

2DL1

LED-Modusanzeige:

• Langsames Blinken (2-maliges Blinken/3 Sek.): Portierzentralenmodus Tag oder Gemischt.

• Langsames Blinken (1-maliges Blinken/1 Sek.): Inverse oder sequenzielle Programmierung

Siehe Handbuch für Fortgeschrittene DUOX-Programmierung, Kode 97699.

• Aus: Bereitschaftsmodus oder Portierzentralenmodus Nacht.

DEL de mode :

• Clignotement lent (2 clignotements / 3 s) : mode conciergerie jour ou mixte.

• Clignotement lent (1 clignotement / 1 s) : programmation inverse ou séquentielle. Voir

Manuel avancé de programmation DUOX code 97699.

• Éteint : en veille ou mode conciergerie nuit.

3PRG. SW1: Botón de programación Placa MÁSTER:

• La programación de los terminales de vivienda se realiza siempre desde la placa activada

como MÁSTER.

• En cualquier instalación solo puede haber una placa MÁSTER a la vez, ya sea una

instalación de un solo bloque o de varios, ya esté congurada como placa de sub-bloque,

de bloque o entrada general.

• Una placa de calle se congura como MÁSTER mediante el pulsador SW1 del amplicador.

Si se pulsa el botón PRG. SW1 rápidamente 3 veces consecutivas se activará la placa como

MÁSTER y se oirá MÁSTER, transcurridos 2 segundos. También se puede congurar mediante

un código por teclado, ver Sección II. Por defecto está programada como placa máster.
