Far Tools LS 505CP Manual de usuario

682010-A-20151023 ©FAR GROUP EUROPE

Garden Machine

LS 505CP

www.fartools.com

Scie à bûches ( Notice originale )

Log saw ( Original manual translation )

Holzsäge ( Übersetzung aus dem Original-Anleitung )

Sierra para troncos ( Traduccion del manual de instrucciones originale)

Sega per ceppi ( Traduzione dell’avvertenza originale)

Serra para lenha ( Tradução do livro de instruções original )

Bokkenzaag ( Vertaling van de originele instructies )

Πριόνι για κορμούς δένδρων ( Μετάφραση από τις πρωτότυπες οδηγίες )

Piła do polan ( Tłumaczenie z oryginalnej instrukcji )

Halkosaha ( Käännös alkuperäisestä ohjeet )

Vedsåg ( Översättning från originalinstruktioner )

Трион за цепеници ( Превод на оригиналната инструкция )

Brændesav ( Oversættelse fra oprindelige brugsanvisning )

Ferăstrău pentru lemn ( Traducere din instrucțiunile originale )

Пила для дров (Перевод с оригинальной инструкции)

Odun testeresi ( Orijinal talimatlar çeviri )

Pila na polena ( Překlad z originálního návodu )

Píla na polená (Preklad z originálneho návodu)

מבקע בולי עץ (תרגום מהוראות מקוריות)

ماكنة شطر الحطب (الترجمة من التعليمات الأصلية)

Rönkfűrész ( Fordítás az eredeti utasítások )

žaga za polena (Prevod iz izvirnih navodil)

Puusaag (Tõlge originaal juhiseid)

Malkų pjūklas (Tulkojumā no instrukcijas oriģinālvalodā)

Zāģis bluķiem (Vertimas iš originalių instrukcijas)

682010-3-Manual-A.indd 1 30/10/15 10:06:56

ATTENTION: Le montage nécessite l’intervention de

2 personnes. Faire un pré-serrage de toute la visserie

avant le serrage dénitif en n de montage.

WARNING: 2 persons are needed to built the machine.

Do not tight bolts too strongly before nal mounting.

Temps de montage

Assembly time

- 5 min

682010-3-Sticker-A-05.indd 1 23/10/15 11:44:50

682010-3-Manual-A.indd 2 30/10/15 10:06:57

2 X

01 05

Contenu du carton

Inhoud van de doos

Conteúdo da caixa

Contenido de la caja

Contenuto della confezione

Contents of the box

682010-3-Manual-A.indd 3 30/10/15 10:06:58

FIG. A

FIG. B

03 05

Répéter l’opération pour l’autre coté

Herhaal dit voor de andere kant

Repita para el otro lado

Repita a operação para o outro lado

Ripetere l’operazione per l’altro lato

Repeat operation for the other side

01 01

682010-3-Manual-A.indd 4 30/10/15 10:07:00

FIG. C

1 2

Soulever la machine vers l’avant

Til de machine naar voren

Levante la máquina hacia delante

Levante a máquina para a frente

Sollevare la macchina in avanti

Lift the machine forward

Basculer les roues vers le bas

Schakel de wielen naar beneden

Cambie las ruedas hacia abajo

Alterne as rodas para baixo

Passare le ruote verso il basso

Switch the wheels down

Transport de la machine - Vervoeren Machine - Transporte de la máquina - Máquina de transporte -

Il trasporto della macchina - Transporting Machine

Veiller à ce que la machine soit correctement verrouillée avant d’opérer tout déplacement

Zorg ervoor dat de machine goed vergrendeld is alvorens eventuele reis

Asegúrese de que la máquina está bloqueada correctamente antes de hacer cualquier viaje

Certiﬁque-se de que a máquina está devidamente bloqueado antes de fazer qualquer viagem

Assicurarsi che la macchina sia correttamente bloccato prima di effettuare qualsiasi viaggio

Ensure that the machine is properly locked before making any travel

682010-3-Manual-A.indd 5 30/10/15 10:07:02

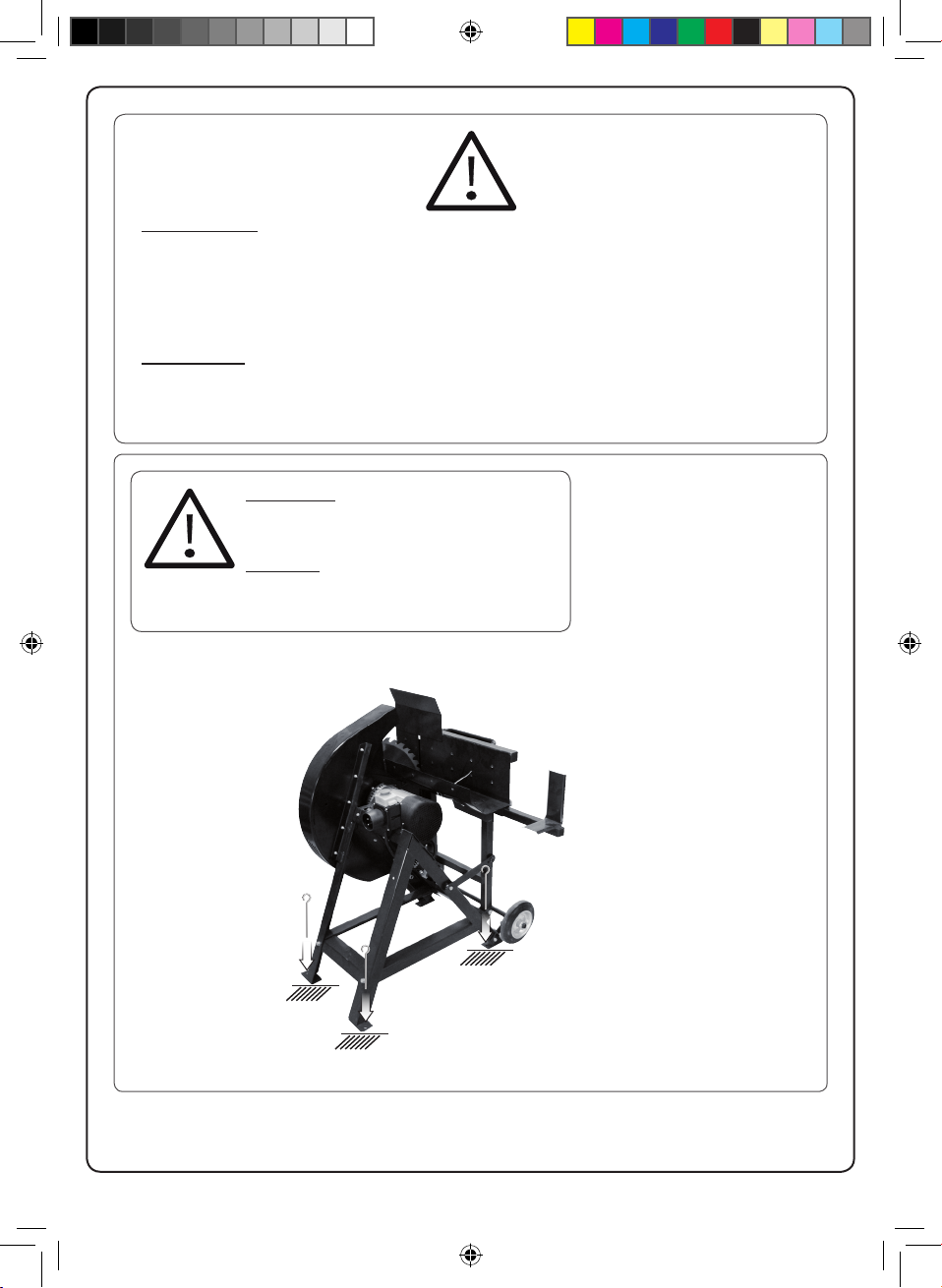

ATTENTION :

Maintenant que la machine est complètement assemblée, vous pouvez

procéder au serrage déﬁnitif de la visserie. Vériﬁer que la lame ne rentre pas

en contact avec le carter de protection, au besoin ajuster la position du moteur

avec les ecrous pour centrer la lame.

WARNING :

You can tight all bolts before using machine. Ensure the blade is not

touching the carter. If needed adjust with the screws to center the blade.

ATTENTION :

Fixez la machine dans le sol pour éviter

un basculement lors de l’utilisation.

WARNING :

Fix the machine

in the ground to avoid falls.

682010-3-Manual-A.indd 6 30/10/15 10:07:03

FIG. C

Mise en route du moteur

Starten van de motor

Arranque del motor

Arranque do motor

Avviamento del motore

Motor Power ON

Arrêt rapide

Noodstop

Parada de emergencia

Paragem de emergência

Arresto di emergenza

Emergency stop

STOP

Attention alimention monophasée ! cable de section 1,5 mm2minimum

Waarschuwing alimention enkele fase! kabel van 1,5 mm2minimum

Advertencia fase de alimention sola! cable de 1,5 mm2mínimo

Fase de alerta alimention único! cabo de 1,5 mm2mínimo

Attenzione fase alimention single! Cavo di 1,5 mm2minimo

Warning alimention single phase! cable of 1.5 mm2minimum

Stel je kracht bescherming starten van de motor die een hoog verbruik vraagt

Het gebruik van een schakelaar type «D curve» aanbevolen

Ajuste la protección de energía para el arranque del motor, que exige un alto consumo

El uso de un interruptor de circuito tipo «curva D» se recomienda

Ajuste a sua proteção de energia para a partida do motor que exige um alto consumo

A utilização de um disjuntor do tipo «curva D» circuito é recomendado

Regolare la protezione dell’alimentazione per l’avviamento del motore, che richiede un elevato

consumo

L’uso di un interruttore di tipo «curva D» si raccomanda

Adjust your power protection to engine start which demands a high consumption

The use of a circuit breaker type «D curve» is recommended

Ligne d’alimentation électrique :

230V – 50Hz

“Adapter votre protection électrique au démarrage moteur qui réclame une forte consommation”

La prise électrique prévue pour l’alimentation de votre scie à bûche devra être protégée par un disjoncteur bipolaire en 20 Ampères de

type “courbe D”.Ce type de module disponible dans les magasins spécialisés est spécialement conçu pour absorber la pointe d’intensité

liée au démarrage des moteurs de forte puissance.

ATTENTION :

Toutes modiﬁcations de votre tableau électrique devront être réalisées par un électricien professionnel.

Exemple de modules et marques préconisés :

SCHNEIDER / Disjoncteur Bipolaire DT40 courbe D

LEGRAND / Disjoncteur Bipolaire DX et DX3 courbe D

HAGER / Disjoncteur Bipolaire NGN216 courbe D

20 M Maxi

682010-3-Manual-A.indd 7 30/10/15 10:07:04

IMPORTANT

Tableau de choix de section des cables cuivre

Keuzetabel deel van koperen kabels

Selección de sección de la tabla de cables de cobre

Seção Seleção de tabela de cabos de cobre

Selezione Tabella sezione dei cavi di rame

Selection table section of copper cables

Le moteur peut chauffer si le bois est trop dur ou de taille trop importante,

mais également si le câble d’alimentation est trop long (> 10 mètres) ou d’une section

insufﬁsante. Préférez une section de ﬁl de 2,5 mm2pour une longueur de 34 mètres maxi.

The motor can overheat if the wood is too hard or too large,

but if the power cable is too long (> 10 meters) or inadequate section.

Prefer a wire section of 2.5 mm2for a length of 34 meters.

Puissance de votre machine

Your machine power

Section du cable

Kabeldoorsnede

Sección del cable

Seção do cabo

Sezione di collegamento

Cable section

Distance en mètres de la

machine au tableau principal

Afstand in meters

machine elektrisch paneel

Distancia en metros

cuadro eléctrico de la máquina

Distância em metros

máquina de painel elétrico

Distanza in metri

Macchina quadro elettrico

Distance in meters

machine electrical panel

Ne pas utiliser d’enrouleur de câble ! risque d’échauffement

Gebruik geen kabelhaspel! oververhitting

No utilice un enrollador de cable! riesgo de sobrecalentamiento

Não use um enrolador de cabos! risco de superaquecimento

Non utilizzare un avvolgicavo! rischio di surriscaldamento

Do not use a cable reel! risk of overheating

682010-3-Manual-A.indd 8 30/10/15 10:07:05

FIG. E

Changement de lame - zaagbladwisselsysteem - de cambio de hoja - troca de lâmina - blade cambiamento- Blade change

Enlever l’écrou. Attention, bien retenir la partie basculante !

Verwijder de moe. Let op, hoewel het behoud van het kantelbare deel!

Retire la tuerca. Atención, aunque conservando la pieza basculante!

Remova a porca,. Atenção, embora retendo a parte de inclinação!

Rimuovere il dado. Attenzione, anche se mantenendo la parte ribaltamento!

Remove the nut. Warning, although retaining the tilting part!

682010-3-Manual-A.indd 9 30/10/15 10:07:07

FIG. E

Changement de lame - zaagbladwisselsysteem - de cambio de hoja - troca de lâmina - blade cambiamento- Blade change

Blocage d’arbre

Asvergrendeling

Bloqueo del eje

Bloqueio do eixo

Arbor lock

Bloccaggio

Ref : 113888

Ne pas perdre la clavette de guidage !

Verlies niet de gids sleutel!

No pierdas la chaveta de guía!

Não perca a chave guia!

Non perdere la chiave di guida!

Do not lose the guide key!

682010-3-Manual-A.indd 10 30/10/15 10:07:09
