FAME Loop Station Manual de usuario
Bedienungsanleitung
User Manual
DEUTSCH ENGLISH
Loop Station
10/2018
GIT0040243-000
2
DEUTSCHENGLISH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
RISK OF ELECTRIC SHOCK
DO NOT OPEN
ACHTUNG: Um der Gefahr eines elektrischen Schlages vorzu-
beugen, öffnen Sie auf keinen Fall das Gerät.
Überlassen Sie alle Wartungs- sowie Reparaturarbeiten einer
qualifizierten Service Werkstatt oder wenden Sie sich an
Ihren Händler.
Das Blitzsymbol warnt den Nutzer vor nicht
isolierter Spannung und der Gefahr eines Strom-
schlages.
Das Ausrufezeichensymbol weist den Nutzer auf
wichtige Wartungs- sowie Bedienungshinweise
in der Bedienungsanleitung hin.
Nur ür den Innenbereich geeignet
Bedienungsanleitung lesen
• Aus Umweltschutzgründen die Verpackung bitte richtig
recyceln.
• Ein neues Produkt kann manchmal zu unerwünschten
Gerüchen oder für kurze Zeit zu minimaler Rauch-
entwicklung führen. Diese Reaktion ist normal und
verschwindet nach einigen Minuten wieder.
• Das Gerät hat die Schutzklasse (IP65)!
• Um Kondensation im Gerät zu vermeiden, sollte sich das
Gerät vor Inbetriebnahme an die Umgebungstemperatur
anpassen.
• Bitte platzieren Sie das Gerät an einem gut belüfteten
Ort, außerhalb der Reichweite von brennbaren Materiali-
en oder Flüssigkeiten.
• Es dürfen keine Lüftungsöffnungen abgedeckt werden,
Überhitzung kann die Folge sein.
• Bitte ziehen Sie den Netzstecker, wenn das Gerät über
einen längeren Zeitraum nicht benutzt wird oder Sie
Wartungsarbeiten vornehmen.
• Das Gerät ist für eine maximale Umgebungstemperatur
von 40° Celsius ausgelegt.
• Im Falle von Beschädigungen des Netzkabels muss dieses
umgehend gegen ein Original Ersatzteil des Herstellers
ersetzt werden.
• Stellen Sie sicher, dass die Netzspannung nicht höher als die
auf dem Gehäuse angegebene Spannung ist.
• Bei einer Fehlfunktion des Gerätes kontaktieren Sie bitte Ihren
Händler und stellen Sie den Betrieb des Gerätes unverzüglich
ein.
Hersteller: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Deutschland
3
DEUTSCH ENGLISH
Herzlichen Glückwunsch zu Ihrer neuen Fame Loop Station!
Vielen Dank, dass Sie sich für ein Produkt von Fame entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht Fame hochwertige Produkte zu einem
fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über
sämtliche Funktionen dieses Produktes informiert zu sein und
bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr Fame Team
Garantie:
Es gelten die aktuellen AGB und Garantie-
bedingungen der Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: +49 221 8884-0
Fax: +49 221 8884-2500
Bestimmungsgemäßer Gebrauch:
Das Produkt Fame Loop Station wurde zur Klangveränderung der Signale von Musikinstru-
menten mit elektromagnetischen Tonabnehmern konzipiert. Das Gerät darf ausschließlich zu
diesem Zwecke und im Sinne der Bedienungsanleitung betrieben werden. Andere Verwen-
dungszwecke, sowie der Betrieb unter anderen Betriebsbedingungen sind ausdrücklich nicht
bestimmungsgemäß und können zu Sach- oder Personenschäden führen! Schäden, die aus
einer nicht bestimmungsgemäßen Verwendung resultieren wird keine Haftung übernommen.
Es muss sicher gestellt werden, dass das Gerät ausschließlich von geschulten und fachkundi-
gen Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen
Fähigkeiten sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer
für ihre Sicherheit zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Anzahl Inhalt
1x Loop Station
1x Micro USB Kabel
1x Bedienungsanleitung
Lieferumfang
4
DEUTSCHENGLISH
Sicherheitshinweise:
GEFAHR! (Für Babys und Kinder)
Verpackungen, Kunststofffolien und sonstiges Verpackungsmaterial ist
ordnungsgemäß aufzubewahren oder zu entsorgen. Es ist aufgrund von
Erstickungsgefahr außerhalb der Reichweite von Babys und Kindern
aufzubewahren
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen!
Vergewissern Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät ent-
fernen, da sie durch Verschlucken daran ersticken könnten!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Unterlassen Sie das abnehmen des Gehäuses. Es befinden sich keine zu warten-
den Teile im Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher
elektrischer Spannung stehen.
Das Gerät darf nicht verwendet werden, sobald Beschädigungen oder das
fehlen von Komponenten, Schutzvorrichtungen oder Gehäuseteilen bemerkt
werden!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten.
Durch Nichtbeachtung kann es zu Brand- oder Lebensgefahr durch einen elektri-
schen Schlag kommen!
Hinweis! (Brandgefahr)
Stellen Sie sicher, dass das Gerät keiner direkten Wärmequelle ausgesetzt wird
und fern von offenem Feuer eingesetzt wird. Lüftungsschlitze oder das Gerät an
sich sind niemals abzudecken oder abzukleben.
Hinweis! (Betriebsbedingungen)
Aufgrund seiner baulichen Eigenschaften ist des Gerät für den betrieb in Innen-
räumen konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüs-
sigkeiten aus, da dies zu Beschädigungen führen kann. Vibrationen, Schmutz
oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen, vermeiden
Sie diese!
5
DEUTSCH ENGLISH
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden bevor Sie es benutzen.
Benutzen Sie optimalerweise die Originalverpackung oder geeignete Transport- oder Lagerverpa-
ckungen um das Produkt bei Nichtbenutzung optimal vor Einflüssen wie Staub oder Feuchtigkeit,
etc. zu schützen.
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit
Ihrer örtlichen Netzspannung. Die Absicherung Ihrer Netzsteckdose mit
einem Fehlerstromschutzschalter (FI) wird unbedingt empfohlen.
Sollten Sie ihr Gerät länger nicht benutzen trennen Sie das Gerät vom Netz
um Gefahren zu minimieren. Dasselbe gilt für Unwetterbedingungen wie
z.B. Gewitter oder Hochwasser, etc.
Hinweis! (Überhitzungsgefahr)
Die max. zulässige Umgebungstemperatur dieses Gerätes beträgt 40° C.
Stellen Sie sicher, dass das Gerät stets ausreichend belüftet wird.
6
DEUTSCHENGLISH
Inbetriebnahme:
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.
Nummer Funktion Beschreibung
1FUNCTION Fußschalter Bedient die Loop-Funktion, siehe Tabelle 1.
2LED Zeigt den Pedalstatus an, siehe Tabelle 1.
3LEVEL Regler Regelt die Lautstärke.
4MODE Schalter Schaltet zwischen NORMAL, REVERSE und 1/2
SPEED.
5USB Anschluß Dient zum Im- und Export von Loops im WAV-For-
mat.
6Input Eingangsbuchse für ein Standard-Instrumentenka-
bel (6,3mm Mono Klinke).
7Output Mit einem Standard-Instrumentenkabel können
Sie an diesen Ausgang ein anderes Effektpedal
oder Ihren Verstärker anschließen.
8DC IN Anschluß Zum Anschluß eines Netzteils DC 9V (-) innen.
Anschlüsse und Bedienelemente:
Input
Output
7
DEUTSCH ENGLISH
Tabelle 1
Aktion LED Status
Schalter 1x drücken Rot Aufnahme-Modus
Schalter 1x drücken (Auf-
nahme)
Grün Playback-Modus
Schalter 1x drücken (Playback) Rot Overdub-Aufnahme
Schalter gedrückt halten
(Playback)
Grün, blinkend Undo/Redo des letzten Over-
dubs
Schalter gedrückt halten
(Aufnahme)
Grün, blinkend Löscht den gespeicherten Loop
Schalter 2x drücken Grün Stop
Schalter gedrückt halten (Stop
Modus)
Grün, blinkend Löscht den gespeicherten Loop
Komponenten und Funktionen:
Stecker- und Anschlußbelegung:

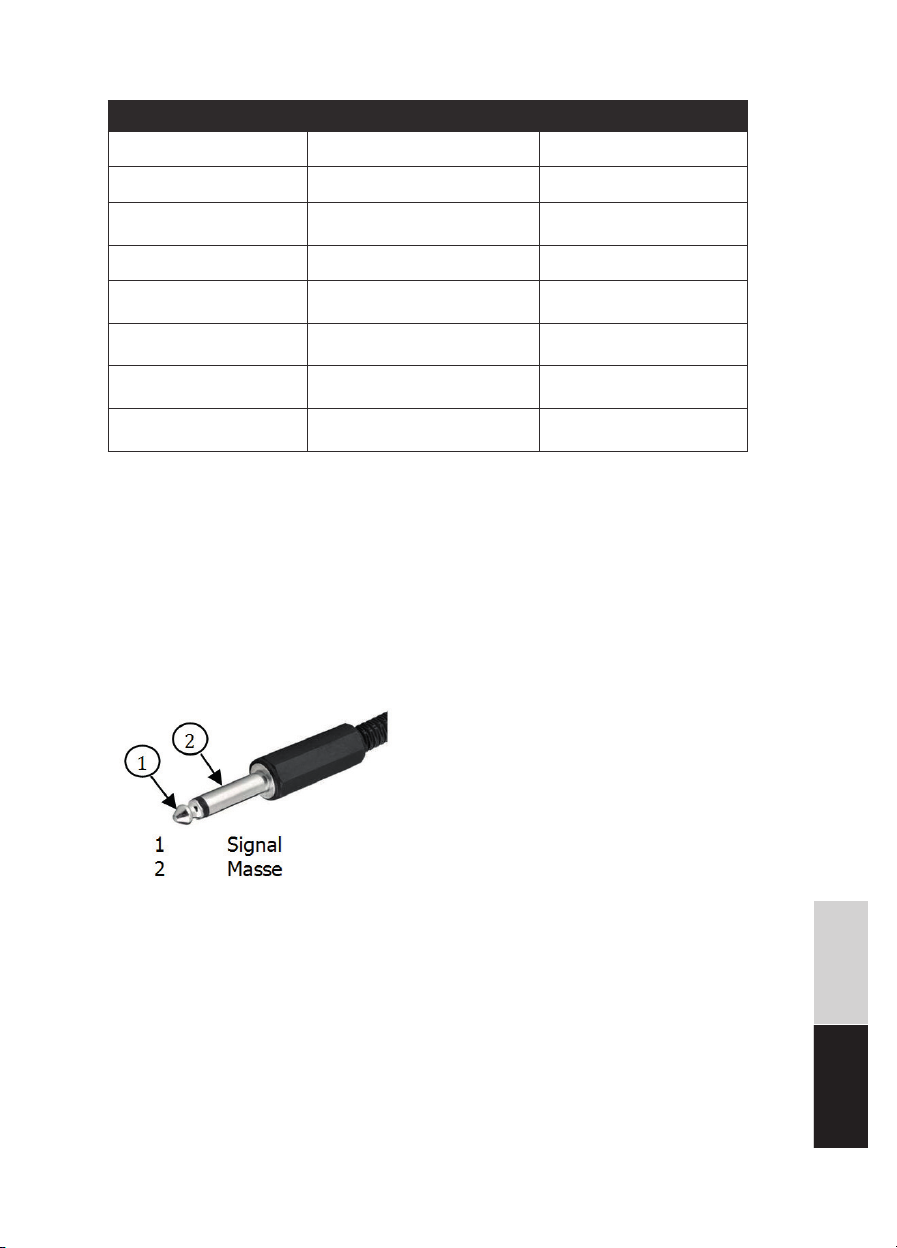

Konfiguration 6,3 mm Mono Klinkensteckers:
8
DEUTSCHENGLISH
Model Fame Loop Station
Stromaufnahme 96 mA
Stromversorgung DC 9V Netzteil (-) innen
Maximale Aufnahmezeit 10 Minuten, unbegrentze Overdubs
Abmessungen (BxTxH) 75 x 36 x 26 mm
Gewicht 133 g
Spezifikationen:
Fehlerbehebung:
Die nachfolgende Übersicht dient als Hilfe für eine schnelle Fehlerbehebung. Sollten Sie sich
unsicher sein, kontaktieren Sie den Hersteller, den Händler oder entsprechendes Fachpersonal.
Öffnen Sie niemals eigenständig das Gerät!
Symptom Fehlerbehebung
Keine Funktion Überprüfen Sie die korrekte Stromversorgung der Loop Station.
Kein Ausgangssignal Überprüfen Sie die Kabelverbindungen von Instrument zum Gerät
und weiter zum Verstärker
Sollten die angegebenen Fehlerbehebungen nicht zum erfolg geführt haben, kontaktieren Sie
bitte unsere Service Mitarbeiter. Die Kontaktdaten finden Sie unter www.musicstore.de.
Reinigung:
Eine Regelmäßige Reinigung des Gerätes von Verunreinigungen und Staub erhöht die Haltbar-
keit des Produktes. Trennen sie das Gerät stets vom Stromnetz während sie es reinigen Opti-
sche Linsen sollten mit Hilfe eines trockenen Mikrofasertuches gereinigt werden. Dies optimiert
ebenso die Lichtleistung. Reinigen Sie das Gerät niemals nass! Lüftungsgitter und Öffnungen
sollten stets von Staub und Dreck befreit werden. Druckluftsprays sind für diese Anwendung
ideal.
9
DEUTSCH ENGLISH
Dokument-ID: MS-GIT0040243-000 (10/2018)
Umweltschutz:
Die Firma Music Store professional GmbH bemüht sich stets die Belastung durch Verpackun-
gen auf ein Minimum zu reduzieren. Die Verwendung von umweltfreundlichen und wie-
derverwertbaren Materialen ist dabei stets von elementarer Bedeutung. Bitte führen sie die
Verpackungen nach Gebrauch den entsprechenden Verwertungen zu.
Entsorgung von Verpackungen:
Sorgen Sie dafür, dass Papierverpackungen, Kunststoffmaterial, etc. getrennt
den entsprechenden Verwertungen zugeführt werden. Beachten Sie die
Kennzeichen und die entsprechenden Vorschriften.
Entsorgung von Batterien:
Batterien gehören nicht in den Müll! Bitte führen Sie Batterien den behördli-
chen Vorgaben entsprechend Sammelstellen oder Entsorgungsstationen zu.
Entsorgung ihres Altgerätes:
Dieses Gerät unterliegt der WEEE Richtlinie (Waste Electrical and Electronic
Equipment) in ihrer jeweils aktuell gültigen Fassung. Das Gerät darf nicht über
den normalen Hausmüll entsorgt werden.
Die Entsorgung des Gerätes erfolgt über einen zugelassenen Entsorgungsbe-
trieb oder Ihrer dafür zuständige kommunale Entsorgungsstelle. Die in Ihrem
Land gültigen Vorschriften sind zu beachten!
10
The lightning flash symbol warns the user
about non-insulated current and the risk of
electrocution.
The exclamation mark symbol warns the user
about important maintenance and operating
inst-ructions in the manual.
Intended for indoor use only.
Read the manual.
• Please recycle the packaging correctly to protect the
environment.
• Occasionally a new product may cause undesirable
odours or even emit smoke for a short period of time.
This reaction is normal and will
disappear after a few minutes.
• To prevent condensation from forming in the device,
please allow the device to adapt to the surrounding
temperature before operating.
• Please position the device in a well ventilated area,
beyond the reach of flammablematerialsorliquids.
• Do not block any ventilation openings, as it may cause
over-heating.
• Please remove the power cable if the device is not
operated for extended periods of time or maintenance
is to be conducted.
• This device is designed to operate in environments
with a maximum temperature of 40° Celsius.
• In case of a damaged power cable, it must be
replaced by an original replacement part from the
manufacturer.
WARNING: To prevent the risk of electrocution, do not
open the device.
Please leave all maintenance and repairs to a qualified
service workshop or contact your distributor.
Safety Instructions! Please read before connection
and operation!
• Ensure that the supply voltage does not exceed the
voltage capacity indicated on the housing of the device.
• In case of failure of the device, please contact the distri-
butor and stop all operations of the device immediately.
Manufacturer: MUSIC STORE professional GmbH,
Istanbulstraße 22-26, 51103 Köln, Germany
RISK OF ELECTRIC SHOCK.
DO NOT OPEN!
DEUTSCHENGLISH
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Pedal de música de FAME
FAME
FAME Chorus LEF-304 Manual de usuario
FAME
FAME Equalizer LEF-317 Manual de usuario
FAME
FAME Analog Delay LEF-314 Manual de usuario
FAME
FAME Flanger LEF-312 Manual de usuario
FAME
FAME OCEAN VERB Manual de usuario
FAME
FAME LOOPER Manual de usuario
FAME
FAME Twin Looper Manual de usuario
FAME
FAME E-Drum AMP AP-30X Manual de usuario
FAME
FAME Comp LEF-333 Manual de usuario
FAME
FAME Dumbler LEF-315 Manual de usuario
Manuales populares de Pedal de música de otras marcas
Matthews Effects
Matthews Effects Whaler V2 Manual de usuario
Grid 1
Grid 1 Pedal Jeanie Manual de usuario
Amptweaker
Amptweaker tightboost Manual de usuario
Ibanez
Ibanez TS-808 Tube Screamer Overdrive Pro Manual de usuario
PuzzleSounds
PuzzleSounds DR. Q ENVELOPE FILTER Manual de usuario
BYOC
BYOC Analog Chorus Manual
