FALMEC Laguna isola Manual de usuario

INSTRUCTIONS

BOOKLET

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ИНСТРУКЦИИ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

Laguna

Laguna pannellabile

isola / island

falmec.com

MADE IN VITTORIO VENETO (TV) - ITALY

Az élet inspirálja.

FELHASZNÁLÓI

KÉZIKÖNYV

sziget

HU FELHASZNÁLÓI KÉZIKÖNYV

KÉSZÜLT: VITTORIO VENETO (TV) - OLASZORSZÁG

ø8 mm

ø6 mm

LAGUNA 60: 30 kg

LAGUNA 90: 38 kg

LAGUNA PANNELLABILE 60: 30 kg

LAGUNA PANNELLABILE 90: 38 kg

750

1200

543 / 843

450

600 / 900

422

150

422

365

121

840,8

362,8

225

251,8

200

287

322,2

257,2

303,8

360,5 360,5

semitranciato

230,5 230,5

303,8

540,8

322,2

251,8

200

257,2

362,8

225

287

Semitranciato

LAGUNA 90

LAGUNA 60

45° 45°

412

590 / 890

747,5

45°

4 ÷ 22 mm

45°

45° 45°

IT - Misure pannelli: quote interne.

UK - Panel measurements:

internal dimensions

DE - Plattenabmessungen:

Innenhöhen

FR - Mesures panneaux:

dimensions internes.

ES - Medidas de los paneles:

cotas internas.

RU - Размеры панелей:

внутренние размеры.

PL - Wymiary paneli:

wielkości wewnętrzne.

NL - Grootte panelen:

interne afmetingen.

PT - Medidas painéis: quotas internas.

DK - Panelmål: indvendige mål.

SE - Dimensioner paneler:

invändiga mått.

FI - Paneelien mitat: sisäiset mitat.

NO - Panelmål: interne verdier.

HU - A panel méretei: belső méretek

Ø150 mm

270 mm

Ø160 mm

600 mm

(min)

IT - Misure per l’installazione.

UK - Measurements for installation.

DE - Maßangaben für die Installation.

FR - Mesures pour l'installation.

ES - Medidas para la instalación.

RU - Размеры для установки.

PL - Środki montażowe.

NL - Maten voor de installatie.

PT - Medidas para a instalação.

DK - Mål for installation.

SE - Installationsåtgärder.

FI - Mitat asennusta varten.

NO - Installasjonsmål.

HU - Méretek a telepítéshez.

IT - Montaggio a sotto:

posizionamento staa (1), montaggio traliccio su-

periore (2) e montaggio traliccio inferiore (3).

UK - Ceiling assembly:

bracket positioning (1), upper trestle assembly (2)

and lower trestle assembly (3).

DE - Deckenmontage:

Positionierung der Halterung (1), Montag der obe-

ren Strebe (2) und Montage der unteren Strebe (3).

FR - Montage sur plafond:

positionnement bride (1), montage rail de xation

supérieur (2) et montage du rail inférieur (3).

ES - Montaje en el techo:

colocación del soporte (1), montaje del poste supe-

rior (2) y montaje del poste inferior (3).

RU - Монтаж на потолок:

позиционирование кронштейна (1), монтаж

верхнего каркаса (2) и монтаж нижнего каркаса (3).

PL - Montaż na sucie:

ustawienie wspornika (1), montaż kratki górnej (2) i

kratki dolnej (3).

NL - Montage aan het plafond:

positionering beugel (1), montage bovenste raam-

werk (2) en montage onderste raamwerk (3).

PT - Montagem no teto:

posicionamento do suporte (1), montagem da tre-

liça superior (2) e montagem da treliça inferior (3).

DK - Montering i loftet:

placering af beslag (1), montering af øvre stålskelet

(2) og montering af nedre stålskelet (3).

SE - Takmontering:

placering bygel (1), montering övre galler (2) och

montering nedre galler (3).

FI - Kattoasennus:

kannattimen (1) asemointi, yläsäleikön (2) ja

alasäleikön asennus (3).

NO - Montering i tak:

plassering av brakett (1), montering av øvre listverk

(2) og montering av nedre listverk (3).

2 3

Ø8 mm

HU - Mennyezeti szerelvény:

konzol pozicionálása (1), felső állványszerelvény

(2) és alsó állványszerelvény (3).

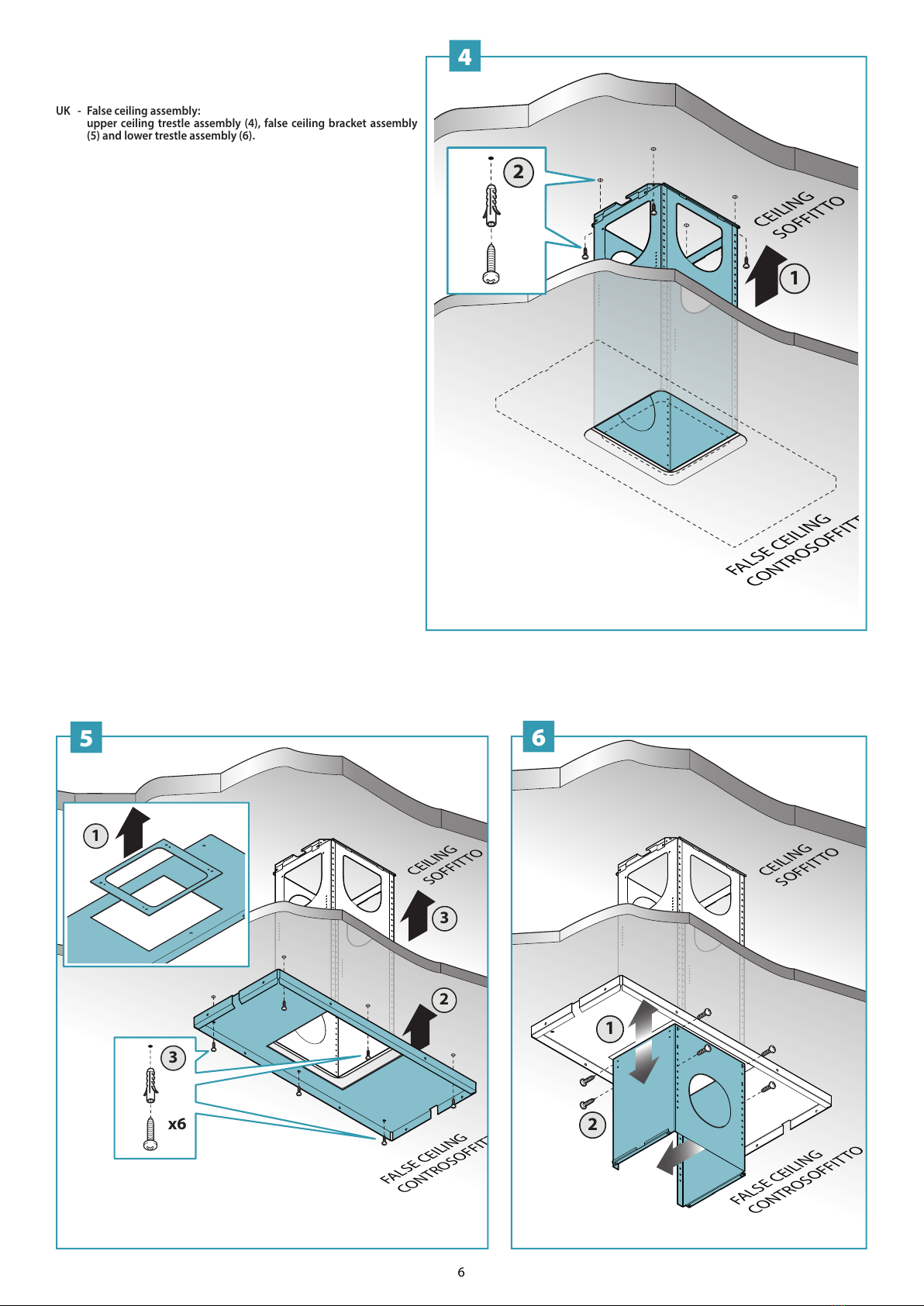

IT - Montaggio a controsotto:

montaggio traliccio superiore a sotto (4), montaggio staa a

controsotto (5) e montaggio traliccio inferiore (6).

UK - False ceiling assembly:

upper ceiling trestle assembly (4), false ceiling bracket assembly

(5) and lower trestle assembly (6).

DE - Zwischendeckenmontage:

Montage der oberen Strebe an der Decke (4), Montage der Halte-

rung an der Zwischendecke (5) und Montage der unteren Strebe

(6).

FR - Montage sur contre-plafond :

montage du rail supérieur sur plafond (4), montage bride sur faux

plafond (5) e montage rail inférieur (6).

ES - Montaje en el contratecho:

montaje del poste superior en el contratecho (4), montaje del so-

porte en el contratecho (5) y montaje del poste inferior (6).

RU - Монтаж на подвесной потолок:

монтаж верхнего потолочного каркаса (4), монтаж кронштейна

для подвесного потолка (5) и монтаж нижнего каркаса (6).

PL - Montaż na sucie podwieszanym:

montaż kratki górnej do sutu (4), montaż wspornika do sutu po-

dwieszanego (5) i montaż kratki dolnej (6).

NL - Montage aan het verlaagd plafond:

montage bovenste raamwerk aan het plafond (4), montage beugel

aan het verlaagd plafond (5) en montage onderste raamwerk (6).

PT - Montagem em teto falso:

montagem da treliça superior no teto (4), montagem do suporte

de teto falso (5) e montagem da treliça inferior (6).

DK - Montering på forsænket loft:

montering af øvre stålskelet i loftet (4), montering af beslag i for-

sænket loft (5) og montering af nedre stålskelet (6).

SE - Undertaksmontering:

montering övre galler i tak (4), montering bygel i undertak (5) och

montering nedre galler (6).

FI - Välikaton asennus:

yläsäleikön asennus kattoon (4), kannattimen asennus välikattoon

(5) ja alasäleikön asennus (6).

NO - Montering i undertak:

montering i øvre listverk i tak (4), montering av brakett i undertak

(5) og montering av nedre listverk (6).

CEILING

SOFFITTO

FALSE CEILING

CONTROSOFFITTO

CEILING

SOFFITTO

FALSE CEILING

CONTROSOFFITTO

CEILING

SOFFITTO

FALSE CEILING

CONTROSOFFITTO

HU - Hibás mennyezeti felszerelés:

felső állványszerelvény (4), hibásan felszerelt

mennyezeti konzol (5) és alsó állványszerelvény (6).

IT - Rimozione pannello (7); rimozione ltri (8), installazione val-

vola di non ritorno (9); montaggio tubo d’aspirazione (10).

UK - Panel removal (7); lter removal (8), check valve installation

(9); exhaust pipe assembly (10).

DE - Entfernen der Platte (7); Entfernen der Filter (8), Installation

des Rückschlagventils (9); Montage des Ansaugrohrs (10).

FR - Enlever le panneau (7); enlever les ltres (8), installer le clapet

anti-retour (9); montage du tube d’évacuation (10).

ES - Retiro del panel (7); retiro de los ltros (8), instalación de la

válvula de retención (9); montaje del tubo de aspiración (10).

RU - Снятие панели (7); снятие фильтров (8), установка

обратного клапана (9); монтаж всасывающей трубки (10).

PL - Zdejmowanie panelu (7); zdejmowanie ltrów (8), instalacja

zaworu zwrotnego (9); montaż rury zasysającej (10).

NL - Verwijdering paneel (7); verwijdering lters (8), installatie

keerklep (9); montage afzuigbuis (10).

PT - Remoção do painel (7); remoção dos ltros (8), instalação da

válvula de não retorno (9); montagem do tubo de aspiração

(10).

DK - Panel ernes (7), ltre ernes (8), installation af kontraventil

(9), montering af udsugningsrør (10).

SE - Avlägsnande av panel (7); avlägsnande av lter (8), montering

backventil (9); montering sugslang (10).

FI - Paneelin irrotus (7); suodattimien irrotus (8), vastaventtiilin

asennus (9); imuputken asennus (10).

NO - Fjerning av panel (7); erning av ltre (8), installasjon av sten-

geventil (9); montering av oppsugingsrør (10).

ø 15

150mm

HU - Panel eltávolítása (7); szűrő eltávolítása (8),

visszacsapó szelep telepítése (9); elvezető cső

felszerelése (10).

230V

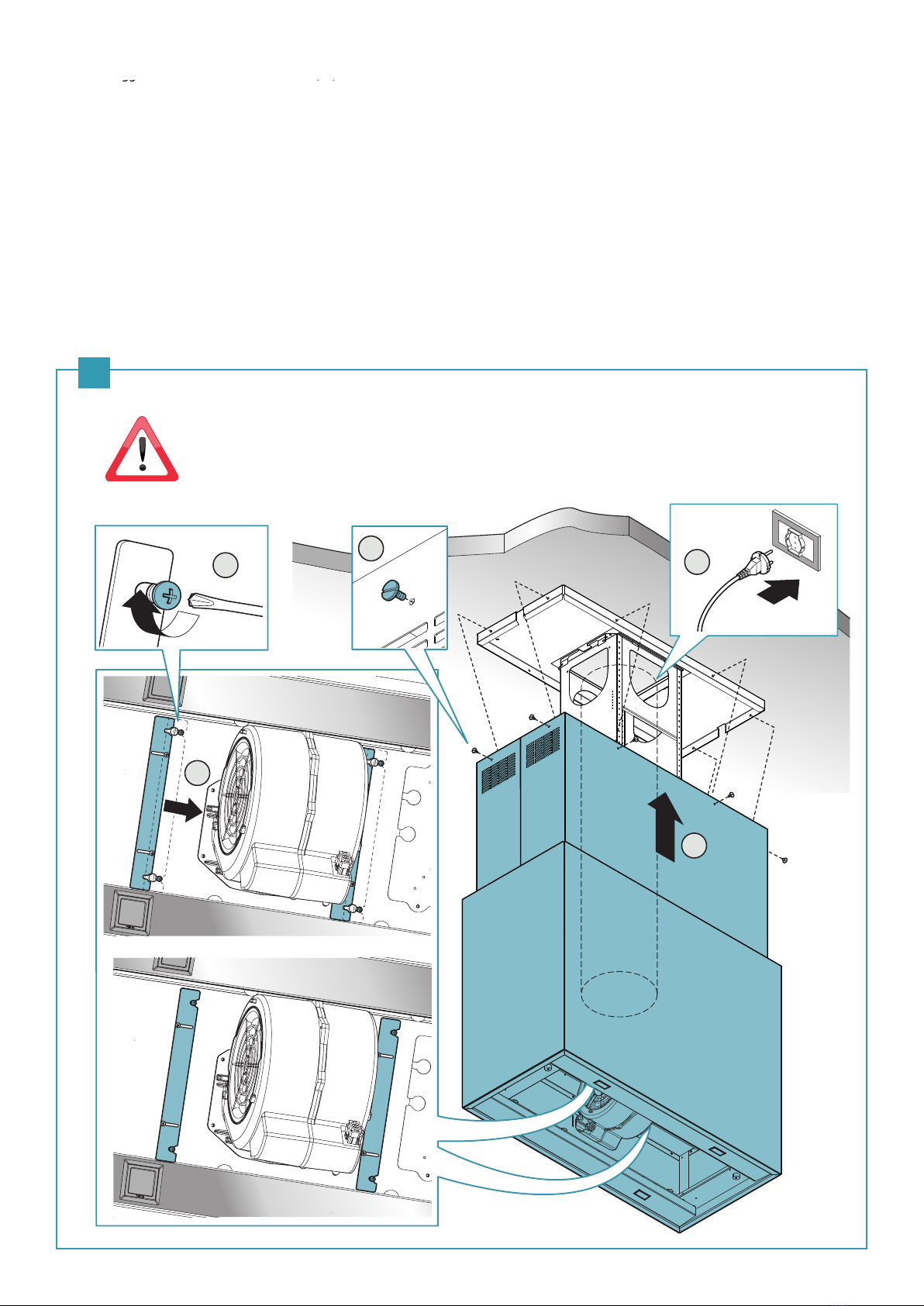

IT - Versione a sotto:

Montaggio camera motore con estensione (11).

UK - Ceiling version:

Motor chamber assembly with extension (11).

DE - Deckenversion:

Montage der Motorkammer mit Verlängerung (11).

FR - Version plafond:

Montage chambre moteur avec extension (11).

ES - Versión de techo:

Montaje de la cámara del motor con extensión (11).

RU - Вариант для потолка:

Монтаж камеры двигателя с расширением (11).

PL - Wersja instalowana na sucie:

Montaż komory silnika z rozszerzeniem (11).

NL - Uitvoering aan het plafond:

Montage kamer motor met extensie (11).

PT - Versão de teto:

Montagem câmara motor com extensão (11).

DK - Loftsversion:

Montering af motorrum med forlængelse (11).

SE - Takversion:

Montering av motorutrymmet med förlängning (11).

FI - Kattoversio:

Moottorikotelon asennus jatkokappaleella (11).

NO - Takversjon:

Montering av motorrom med utvidelse (11).

IT - Staa di sicurezza.

UK - Safety bracket.

DE - Sicherheitsbügel.

FR - Bride de sécurité.

ES - Soporte de seguridad.

RU - Предохранительный

кронштейн.

PL - Wspornik zabezpieczający.

NL - Veiligheidsbeugel.

PT - Suporte de segurança.

DK - Sikkerhedsbeslag.

SE - Säkerhetsbygel.

FI - Turvakannatin.

NO - Sikkerhetsbrakett.

HU - Mennyezeti változat:

Motorkamra-szerelvény bővítéssel (11).

HU - Biztonsági konzol.

ITALIANO

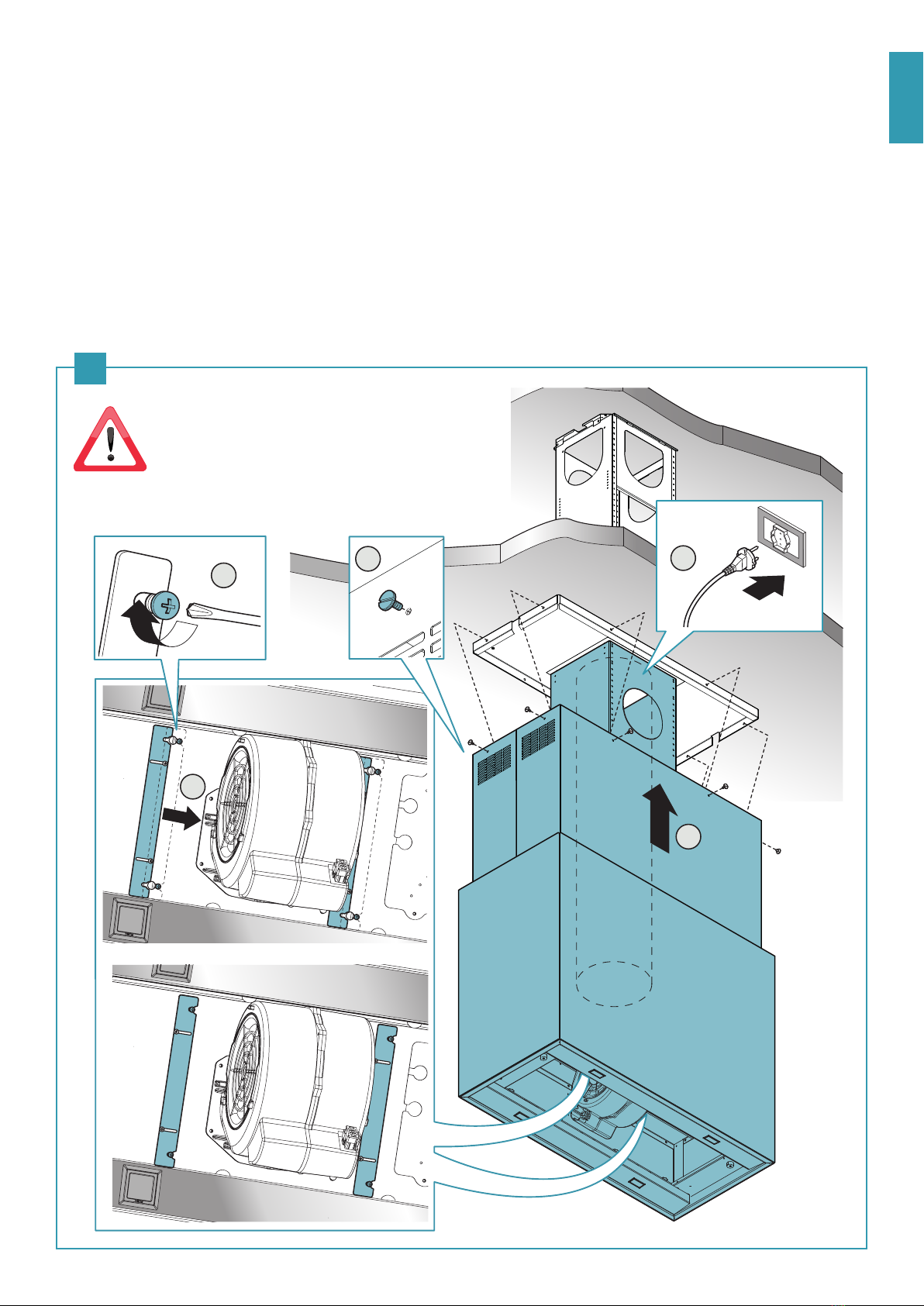

IT - Versione a controsotto:

Montaggio camera motore con estensione (12).

UK - False ceiling version:

Motor chamber assembly with extension (12).

DE - Zwischendeckenversion:

Montage der Motorkammer mit Verlängerung (12).

FR - Version contre-plafond:

Montage chambre moteur avec extension (12).

ES - Versión de contratecho:

Montaje de la cámara del motor con extensión (12).

RU - Вариант для подвесного потолка:

Монтаж камеры двигателя с расширением (12).

PL - Wersja instalowana na sucie podwieszanym:

Montaż komory silnika z rozszerzeniem (12).

2 3

230V

NL - Uitvoering aan het verlaagd plafond:

Montage kamer motor met extensie (12).

PT - Versão de teto falso:

Montagem câmara motor com extensão (12).

DK - Forsænket loftsversion:

Montering af motorrum med forlængelse (12).

SE - Undertaksversion:

Montering av motorutrymmet med förlängning (12).

FI - Välikattoversio:

Moottorikotelon asennus jatkokappaleella (12).

NO - Versjon i undertak:

Montering av motorrom med utvidelse (12).

IT - Staa di sicurezza.

UK - Safety bracket.

DE - Sicherheitsbügel.

FR - Bride de sécurité.

ES - Soporte de seguridad.

RU - Предохранительный

кронштейн

PL - Wspornik zabezpieczający.

NL - Veiligheidsbeugel.

PT - Suporte de segurança.

DK - Sikkerhedsbeslag.

SE - Säkerhetsbygel.

FI - Turvakannatin.

NO - Sikkerhetsbrakett.

HU - Hibás mennyezeti változat:

Motorkamra-szerelvény bővítéssel (12).

HU - Biztonsági konzol.

MAGYAR

IT - Montaggio pannelli di serie (13).

UK - Panel assembly in series (13).

DE - Montage der serienmäßigen Verkleidungen (13).

FR - montage panneaux de série (13).

ES - Montaje de los paneles de serie (13).

RU - установка серийных панелей (13).

PL - montaż paneli seryjnych (13).

NL - Montage standaardpanelen (13).

PT - montagem painéis de série (13).

DK - montering af seriepaneler (13).

SE - montering av paneler i serie (13).

FI - sarjapaneelien asennus (13).

NO - montering av standardpaneler (13).

HU - Panelszerelvény sorozatban (13).

Tabla de contenidos

Otros manuales de Campana de ventilación de FALMEC

FALMEC

FALMEC Silence Lumina FNLUM36I5SS Manual de usuario

FALMEC

FALMEC Plane White Black Manual de usuario

FALMEC

FALMEC LUCE90W3BL Manual de usuario

FALMEC

FALMEC Lumen NRS Manual de usuario

FALMEC

FALMEC Quasar TOP 90 Manual de usuario

FALMEC

FALMEC zenith NRS island Manual de usuario

FALMEC

FALMEC Dama Manual de usuario

FALMEC

FALMEC Elios ELIAN90H3 Manual de usuario

FALMEC

FALMEC EUROPA Guía del usuario

FALMEC

FALMEC Aura 120 White Manual de usuario

FALMEC

FALMEC PLANE Manual de usuario

FALMEC

FALMEC Eolo E.ion Manual de usuario

FALMEC

FALMEC Fasteel Altair Top 60 Inox Manual de usuario

FALMEC

FALMEC MASSIMO-BRUTTO Series Manual de usuario

FALMEC

FALMEC FFRIA24W5FS Manual de usuario

FALMEC

FALMEC Move Manual de usuario

FALMEC

FALMEC Sirio Manual de usuario

FALMEC

FALMEC ALTAIR Guía del usuario

FALMEC

FALMEC Virgola Manual de usuario

FALMEC

FALMEC Burano Manual de usuario

FALMEC

FALMEC CORSTEL3611 Manual de usuario

FALMEC

FALMEC Plane Top wall FFPLN36W5FS-R Manual de usuario

FALMEC

FALMEC LAGUNA Manual de usuario

FALMEC

FALMEC flipper Manual de usuario

Manuales populares de Campana de ventilación de otras marcas

emmeti

emmeti RECUPA MED A-140 Guía

Nibe

Nibe F135 Manual de usuario

Kuppersberg

Kuppersberg INTRO 60 Instrucciones de instalación y mantenimiento

Zephyr

Zephyr Spruce AK9834BS Guía de instalación

Hisense

Hisense MH6INBG Manual de usuario

Miele

Miele DA 1255 Manual de usuario

Broan

Broan 46000 Manual de usuario

GE Profile PV977 Instrucciones originales

Whirlpool

Whirlpool RH2600XL-1 SERIES Manual de usuario

Küppersbusch

Küppersbusch DX ISLA Manual de usuario

ETNA

ETNA AV360RVS Manual de usuario

JUNO

JUNO JDF603E6 Manual de usuario

Miele

Miele DA 6708 D Manual de usuario

Tricity Bendix

Tricity Bendix LE 150 Manual

AEG

AEG X68163BV1 Manual de usuario

AEG

AEG 125 D Manual de usuario

Smeg

Smeg KSEV97X Manual de usuario

Nibe

Nibe S Series Guía del usuario
