FALMEC Down Draft 90 Manual de usuario

installation

video

INSTRUCTIONS

BOOKLET

EN INSTRUCTIONS BOOKLET

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

IT LIBRETTO ISTRUZIONI

Down draft 90

Down draft 120

falmec.com

MADE IN VITTORIO VENETO (TV) - ITALY

42 1/2” - 1081 mm

43 1/4” - 1098 mm

20 1/8” - 510 mm

28 1/8” - 715 mm

29” - 738 mm

40 3/8” - 1026 mm

max 15 3/4” - 400 mm

8 5/8” - 220 mm

3 5/8”

92 mm

3 2/8” - 84 mm

13 3/8” - 341 mm

10 7/8”

275 mm

4”

103 mm

4 1/4”

109 mm

3 1/2”

90 mm

42 1/2” - 1081mm

8 5/8” - 220 mm

3 1/2”

90 mm

12 1/8” - 308 mm

4 1/4”

109 mm

4”

103 mm

34 5/8” - 879 mm

101 lb

46 kg

Down draft 120

81 lb

37 kg

4 1/2”

109 mm

3 1/4” - 84 mm

13 3/8” - 341mm

3 5/8” - 92 mm

31 3/8” - 798 mm

28 5/8” - 726 mm

32 1/2” - 824 mm

29” - 738 mm

0,06”

1,5 mm

13 1/4”

336 mm

10 7/8”

275 mm

4 1/8”

104 mm

28 1/8” - 715 mm max 15 3/4” - 400 mm

30 3/4” - 781 mm

8 5/8”

220 mm

3 1/2”

90 mm

3 5/8”

92 mm

9 3/8” - 237 mm

15 3/8” - 390,5 mm

3 1/4”

82 mm

Down draft 90

Down draft 90 - 120

9 1/2” - 241 mm 18 5/8” - 474 mm

max 15 3/4” - 400 mm

29” - 738 mm

28 1/8” - 715 mm

30 3/4” - 781 mm

3 1/4” - 84 mm

0,06”

1,5 mm

4 1/2”

109 mm

3 5/8” - 92 mm

EN - Remote motor.

FR - Moteur monté séparément.

ES - Motor externo.

IT - Motore remoto.

ø5/16"

8 mm

ø1/4"

6 mm

EN- tool required

FR- outil requis

ES- herramienta

requerida

IT - Attrezzi necessari

EN - Installation with back motor

FR - Installation avec moteur à l'arrière

ES - Instalación con motor parte trasera

IT - Installazione con motore posteriore

15 5/8” - 396 mm

20 1/8” - 510 mm

29” - 737 mm

34 5/8” - 879 mm

Rear view

side front hood

2 3/4”

24 mm

1”

B (1 : 4)

1/8”

2,4 mm

2 1/4”

57 mm

1 1/4”

32,6 mm

D (1 : 3)

Motor PIN

Down draft 90 - 120

ø5/16"

8 mm

ø1/4"

6 mm

EN- tool required

FR- outil requis

ES- herramienta

requerida

IT - Attrezzi necessari

EN - Recess hole dimensions (1),

xing to the supporting surface (2)

FR -

Dimensions du trou pour l'encastrement (1),

xation sur le plan d'appui (2)

ES - Medidas oricio para encajar (1),

jación en el plano de apoyo (2)

IT - Misure foro per incasso (1),

ssaggio al piano d'appoggio (2)

31 7/8” - 810 mm

43 6/8” - 1110 mm

3 7/8” - 98 mm

2 3/8” - 60 mm

28 1/8” - 715 mm

motor pin

29” - 738 mm max

2 3/4”

70 mm

2 1/4”

57 mm

EN - Ideal size.

FR - Mesure idéale.

ES - Medida ideal.

IT - Misura ideale.

EN - Temporary electrical connection (3);

opening the hood for installation (4)(5).

FR - Branchement électrique provisoire (3);

ouverture de la hotte pour l'installation (4) (5).

ES - Conexión eléctrica provisional (3);

apertura de la campana para la instalación (4)(5).

IT - Collegamento elettrico provvisorio (3);

apertura della cappa per installazione (4)(5).

230V

3seconds 230V

4 5

INLET

OUTLET

EN - Replace the original“inlet”(5) with the bracket xing the motor

to the hood (6); secure the motor to the hood if the air exhaust

is on the front (7). For other directions see (8) (9).

FR - Remplacer "inlet" original (5), avec l'étrier de xation du moteur

sur la hotte (6) ; xer le moteur à la hotte si la sortie d'air est

frontale (7). Voir (8) (9) pour d'autres directions.

ES - Reemplazar "inlet" original (5), con abrazadera de jación mo-

tor en la campana (6); jar el motor en la campana si la salida

del aire es frontal (7). Véase (8) (9) para otras direcciones.

IT - Sostituire "inlet" originale (5), con staa di ssaggio motore sul-

la cappa (6); ssare il motore alla cappa se l'uscita aria è frontale

(7). Vedere (8) - (9) per altre direzioni.

360°

AIR

x 8

180°

90°

x 8 6

OUTLET

EN - Side movement of the air exhaust

FR - Déplacement latéral de la sortie d'air

ES -

Desplazamiento lateral de la salida del aire

IT - Spostamento laterale dell'uscita aria

360° AIR

OUTLET

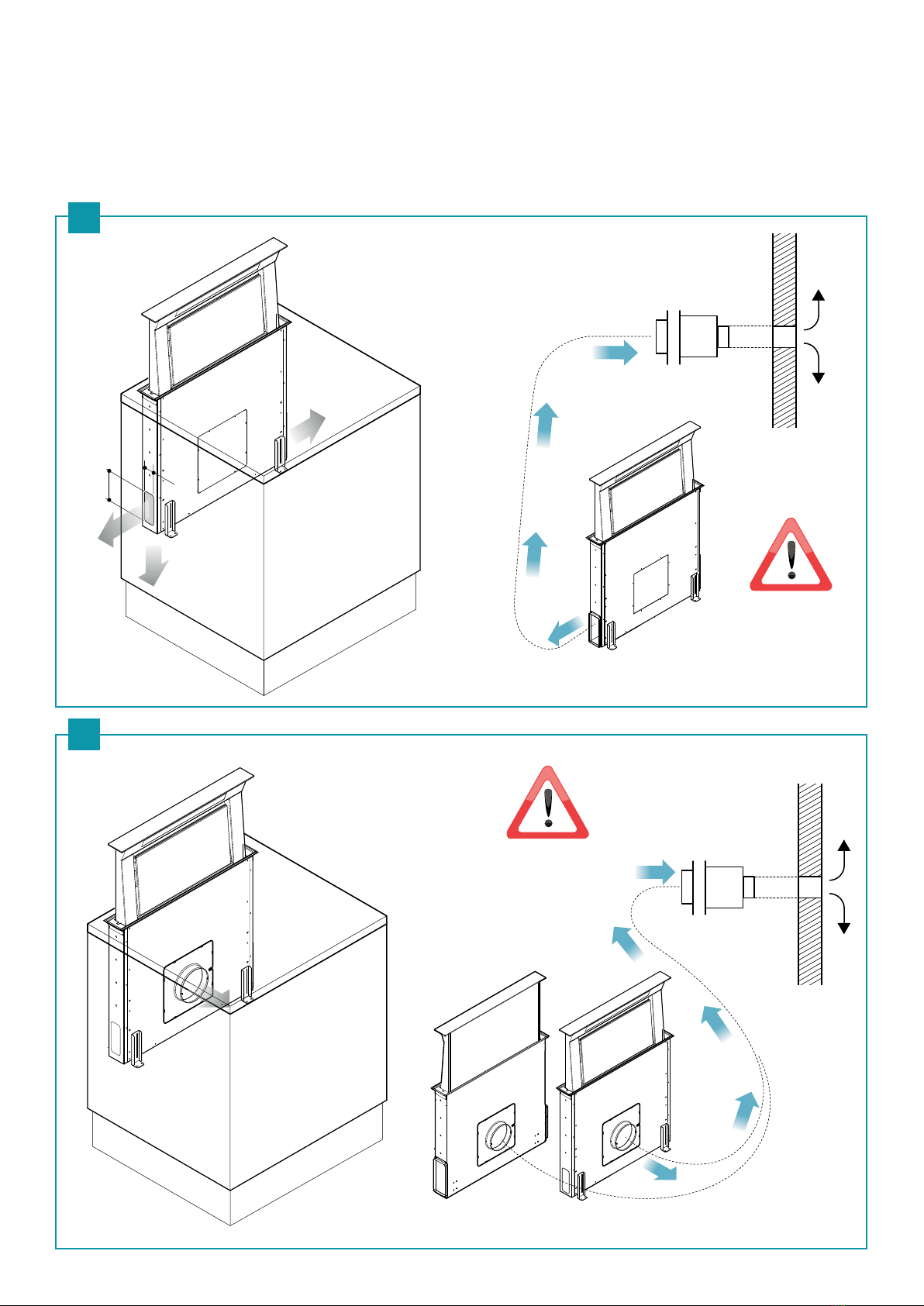

EN - Conguration with back motor

FR - Conguration avec moteur à l'arrière

ES - Conguración con motor parte trasera

IT - Congurazione con motore posteriore

11 12

EN - Conguration with remote motor: Rectangular pipes (13); round pipes (14).

FR - Conguration avec moteur monté séparément : Tuyaux rectangulaires (13) ; tuyaux ronds (14).

ES - Conguración con motor externo: Tubos rectangulares (13); tubos redondos (14).

IT - Congurazione con motore remoto: Tubi rettangolari (13); tubi tondi (14).

3 1/2”

90mm

8 5/8” - 220 mm

Motor

ONLY

FALMEC

MOTORS!

ONLY

FALMEC

MOTORS!
