FALMEC Alba Manual de usuario

INSTRUCTIONS

BOOKLET

falmec.com

MADE IN VITTORIO VENETO (TV) - ITALY

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ɂɇɋɌɊɍɄɐɂɂ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

Alba

Az élet inspirálja. falmec.com

FELHASZNÁLÓI

KÉZIKÖNYV

INSTRUCTIONS

BOOKLET

falmec.com

MADE IN VITTORIO VENETO (TV) - ITALY

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ɂɇɋɌɊɍɄɐɂɂ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

Alba

INSTRUCTIONS

BOOKLET

falmec.com

MADE IN VITTORIO VENETO (TV) - ITALY

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ɂɇɋɌɊɍɄɐɂɂ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

Alba

INSTRUCTIONS

BOOKLET

falmec.com

MADE IN VITTORIO VENETO (TV) - ITALY

IT LIBRETTO ISTRUZIONI

EN INSTRUCTIONS BOOKLET

DE GEBRAUCHSANWEISUNG

FR MODE D'EMPLOI

ES MANUAL DE INSTRUCCIONES

RU ɂɇɋɌɊɍɄɐɂɂ

PL INSTRUKCJA OBSŁUGI

NL HANDLEIDING

PT MANUAL DE INSTRUÇÕES

DK BRUGSANIVSNINGER

SE INSTRUKTIONSBOK

FI OHJEKIRJA

NO BRUKSANVISNING

Alba

HU FELHASZNÁLÓI KÉZIKÖNYV

KÉSZÜLT: VITTORIO VENETO (TV) - OLASZORSZÁG

DIMENSIONE FORATURA

HOLE SIZES

341

239

275

150

1200

603

1195

120

1195

min 13

600

IT - Installazione con motore sulla cappa.

EN - Installation with motor on the hood.

DE - Installation mit Motor an der Haube.

FR - Installation avec moteur sur la hotte.

ES - Instalación con el motor en la campana.

RU - Установка с двигателем на вытяжке.

PL - Instalacja z silnikiem na okapie.

NL - Installatie met motor op kap.

54 KG

pag. page

Seite стр.

str. side

sivu

PT - Instalação com motor na capa.

DK - Installation med motoren på emhætten.

SE - Installation med motor på äkthuven.

FI - Asennus moottori liesituulettimen päällä.

NO - Installasjon med motor på hetten.

HU - Telepítés az elszívón található motorral.

DIMENSIONE FORATU

RANYÍLÁSMÉRETEK

oldal

CTp.

oldal

NYÍLÁSMÉRETEK

DIMENSIONE FORATURA

HOLE SIZES

1200

603

1195

499

ax.

49 120

219

345

598

219

670

IT  Installazione con kit convo-

gliatore e motore remoto.

EN  Installation with conveyor

kit and remote motor.

DE  Installation mit Förder-Kit

und getrennt montiertem

Motor.

FR  Installation avec kit convo-

yeur et moteur à distance.

ES  Instalación con kit transpor-

tador y motor remoto.

53 KG

RU 

   -

   -

.

PL 

Instalacja z zestawem dopro-

wadzającym i silnikiem ze-

wnętrznym.

NL  Installatie met luchtkanaal en

motor op afstand.

PT  Instalação com kit transpor-

tador e motor remoto.

DK  Installation med kit med

blæser-kappe og ernmotor.

pag. page

Seite .

str. side

sivu

SE  Installation med transpor-

törsats och separat monte-

rad motor.

FI  Asennus kanavasarjalla ja

etäkäyttömoottorilla.

NO  Installasjon med transpor-

tørsett og ernmotor.

oldal

CTp.

oldal

HU - Telepítés páraelvezetővel és

távoli motorral.

NYÍLÁSMÉRETEK

DIMENSIONE FORATURA

HOLE SIZES

1200

603

1195

120

1195

min 13

600

275

216

193

275

IT  Installazione con kit convo-

gliatore e motore remoto.

EN  Installation with conveyor

kit and remote motor.

DE  Installation mit Förder-Kit

und getrennt montiertem

Motor.

FR  Installation avec kit convo-

yeur et moteur à distance.

ES  Instalación con kit transpor-

tador y motor remoto.

46 KG

RU 

   -

   -

.

PL 

Instalacja z zestawem dopro-

wadzającym i silnikiem ze-

wnętrznym.

NL  Installatie met luchtkanaal en

motor op afstand.

PT  Instalação com kit transpor-

tador e motor remoto.

DK  Installation med kit med

blæser-kappe og ernmotor.

pag. page

Seite .

str. side

sivu

SE  Installation med transpor-

törsats och separat monte-

rad motor.

FI  Asennus kanavasarjalla ja

etäkäyttömoottorilla.

NO  Installasjon med transpor-

tørsett og ernmotor.

oldal

CTp.

oldal

HU - Telepítés páraelvezetővel és

távoli motorral.

NYÍLÁSMÉRETEK

DIMENSIONE FORATURA

HOLE SIZES

1200

603

1195

120

150

1195

min 13

600

45 KG

IT - Installazione con motore remoto.

EN - Installation with remote motor.

DE - Installation mit getrennt montiertem Motor.

FR - Installation avec moteur à distance.

ES - Instalación con motor remoto.

RU - Установка с удаленным двигателем.

PL - Instalacja z silnikiem zewnętrznym.

NL - Installatie met motor op afstand.

pag. page

Seite стр.

str. side

sivu

PT - Instalação com motor remoto.

DK - Installation med ernmotor.

SE - Installation med separat monterad motor.

FI - Asennus etäkäyttömoottorilla.

NO - Installasjon med ernmotor.

oldal

CTp.

oldal

HU - Telepítés távoli motorral.

NYÍLÁSMÉRETEK

Max 1500 mm

ø9 mm

IT - Misure per l’installazione.

EN - Measurements for installation.

DE - Masangaben fur die Installation.

FR - Mesures pour l'installation.

ES - Medidas para la instalacion.

RU - Размеры для установки.

PL - Środki montażowe.

NL - Maten voor de installatie.

PT - Medidas para a instalacao.

DK - Mal for installation.

SE - Installationsatgarder.

FI - Mitat asennusta varten.

NO - Installasjonsmal.

REMOVE

HU - Méretek a telepítéshez.

FALSE CEILING

CONTROSOFFITTO

min.

60 mm

min.

60 mm

FALSE CEILING

CONTROSOFFITTO

biadesivo

double adhesive

IMPORTANT

x10

IT - Operazioni preliminari: Taglio cartongesso (1),

inserimento cornice di supporto (2).

EN - Preliminary operations: Cutting the plasterbo-

ard (1), inserting the supporting frame (2).

DE - Vorbereitende Arbeiten: Schnitt Gipskar-

ton(1), Einsetzung Halterungsrahmen(2).

FR -

Opérations préliminaires: Découpe de la plaque

de plâtre (1), insertion d'un cadre de support (2).

ES - Operaciones preliminares: Corte de placas de

yeso (1), inserción del bastidor de soporte (2).

RU - Предварительные операции: Резка гипсо-

картона (1), установка опорной рамки (2).

PL - Operacje wstępne: Wycięcie gipsokartonu (1),

umieszczenie ramy nośnej (2).

NL - Voorbereidende handelingen: Zaag de ope-

ning in de gipsplaat (1) en breng de steunlijst

(2) aan.

PT - Operações preliminares: Cortar as placas de

gesso (1), inserção do quadro de suporte (2).

DK - Indledende handlinger: Tilskæring af gipspla-

de (1), indsætning af støtteramme (2).

SE - Förberedande åtgärder: Skär ut gipsskivan (1)

och sätt i stödramen (2).

FI - Esitoimenpiteet: Kipsilevyn leikkaus (1), tuki-

kehikon asetus (2).

NO - Forberedende operasjoner: Kutt i gipsen (1),

innsetting av støtteramme (2).

HU - Előzetes műveletek: Gipszkarton szabása (1),

tartókeret beillesztése (2).

Ø9

IT - Operazioni preliminari: ssaggio a sotto

delle catenelle di sicurezza obbligatorie.

EN - Preliminary operations: xing the mandatory safety

chains to the ceiling.

DE - Vorbereitende Arbeiten: Befestigung der obligatori-

schen Sicherungsketten an der Decke.

FR - Opérations préliminaires: xation au plafond des chaîn-

es de sécurité obligatoires.

ES - Operaciones preliminares: jación en el techo de las ca-

denas de seguridad obligatorias.

RU - Предварительные операции: крепление к потолку

обязательных предохранительных цепочек.

PL - Operacje wstępne: mocowanie do sutu obowiązkowych

łańcuchów zabezpieczających.

NL -

Voorbereidende handelingen: bevestiging aan het

plafond van de verplichte veiligheidskettingen.

PT - Operações preliminares: xação ao teto das correntes

de segurança obrigatórias.

DK - Indledende handlinger: Fastspænding af de obligato-

riske sikkerhedskæder i loftet.

SE - Förberedande åtgärder: fäst obligatoriska säkerhets-

kedjor till taket.

FI - Esitoimenpiteet: pakollisten turvaketjujen kiinnitys

kattoon.

NO - Forberedende operasjoner: feste obligatoriske sikker-

hetskjeder til taket.

790 340

HU - Előzetes műveletek: a kötelező biztonsági láncok

rögzítése a mennyezethez.

IT - Aprire pannello, togliere ltri (4).

EN - Open the panel, remove the lters (4).

DE - Paneel önen, Filter(4) entnehmen.

FR - Ouvrir le panneau, retirer les ltres (4).

ES - Abrir el panel, quitar los ltros (4).

RU - Откройте панель, снимите фильтры (4).

PL - Otworzyć panel, zdjąć ltry (4).

NL - Open het paneel, verwijder de lters (4).

PT - Abrir o painel, retirar os ltros (4).

DK - Åbn panelet, tag ltrene (4).

SE - Öppna panelen, avlägsna ltren (4).

FI - Avaa paneeli, irrota suodattimet (4).

NO - Åpne panelet, ta ut ltrene (4).

HU - Nyissa ki a panelt, távolítsa el a szűrőket (4).

INLET

1 2

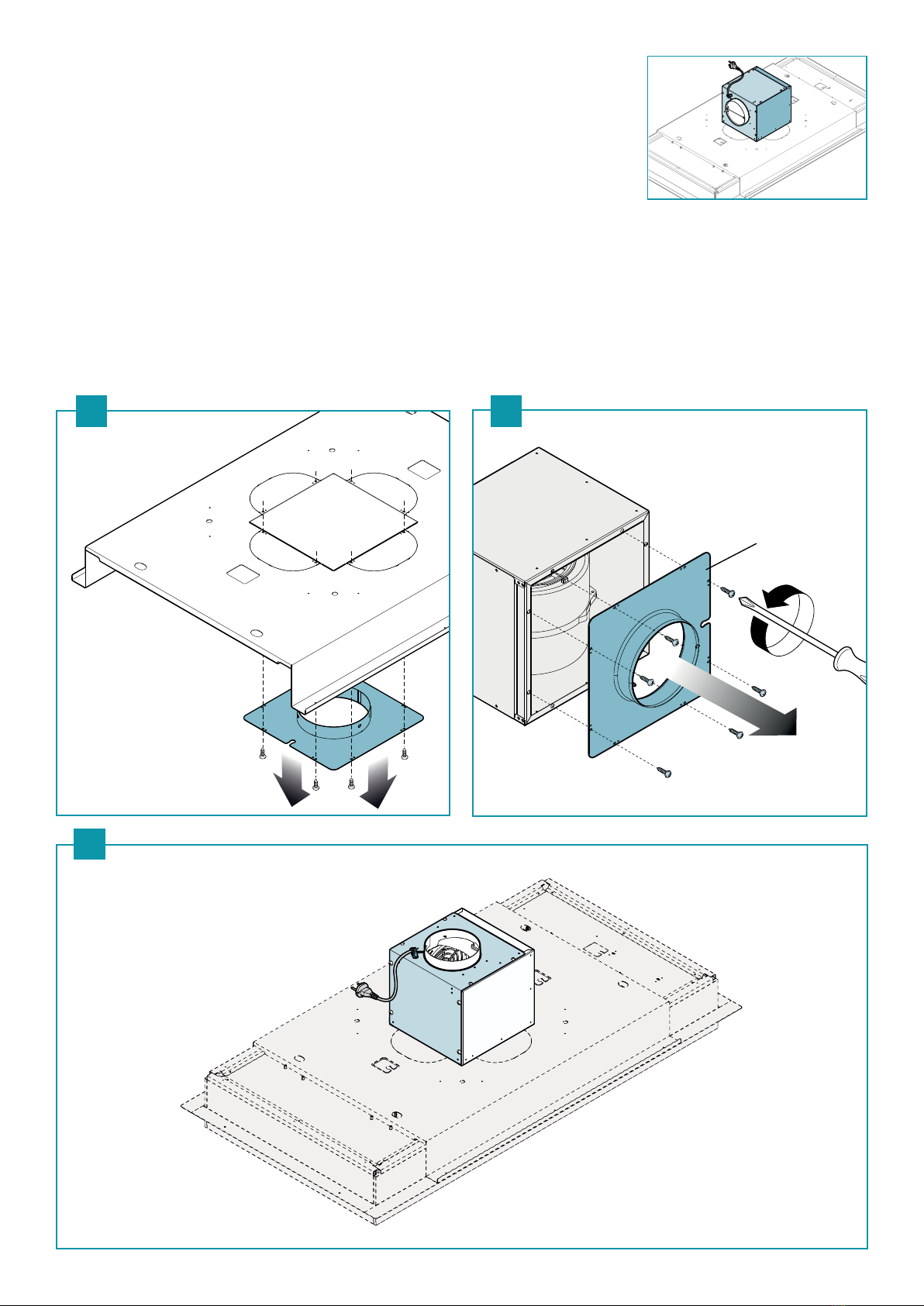

IT - Togliere la angia dalla cappa (1) e dal mo-

tore (2). Se l'uscita aria è verso l'alto, vedi (3).

Per altre direzioni, Vedere (4) e (5).

EN - Remove the ange from the hood (1) and

the motor (2). If the air outlet is upward, see

(3). For other directions, see (4) and (5).

DE - Den Flansch der Haube (1) entfernen und

des Motors(2) entfernen. Wenn der Luftau-

slass nach oben gerichtet ist, siehe (3). Für

andere Richtungen siehe (4) und (5).

FR - Retirer la bride de la hotte (1) et du moteur

(2). Si la sortie d'air est vers le haut, voir (3).

Pour d'autres directions, voir (4) et (5).

ES - Retirar la brida de la campana (1) y del mo-

tor (2). Si la salida de aire es ascendente,

véase (3). Para otras direcciones, ver (4) y (5).

RU - Снимите фланец с вытяжки (1) и двигателя

(2). Если выпускное отверстие воздуха

вверх, см (3). Для других направлений, см

(4) и (5).

PL - Zdjąć kołnierz z okapu (1) i z silnika (2). Jeżeli

wylot powietrza do góry, patrz (3). PW pr-

zypadku innych kierunków, patrz (4) i (5).

NL - Verwijder de ens van de kap (1) en van de

motor (2). Of de luchtuitlaat is opwaarts, zie

(3). Voor andere richtingen, zie (4) en (5).

PT - Retirar o ange da capa (1) e do motor (2). Se

a saída de ar é para cima, ver (3). Para outras

indicações, ver (4) e (5).

DK - Tag angen af emhætten (1) og motoren (2).

Hvis afgangsluften er opad, se (3). For andre

retninger, se (4) og (5).

SE - Avlägsna änset från äkthuven (1) och mo-

tor (2). Om luftutloppet är uppåt, se (3). För

andra riktningar, se (4) och (5).

FI -

Ota laippa pois liesituulettimesta (1) ja

moottorista (2). Jos ilmanpoistoaukko on

ylöspäin (3). Ja muihin suuntiin, katso (4) ja (5).

NO - Fjern ensen fra hetten (1) og motoren (2).

Dersom luftutløpet er oppover, se (3). For

andre retninger, se (4) og (5).

HU - Távolítsa el az elszívó (1) és a motor (2)

karimáját. Ha a levegő kimenete felfelé áll,

lásd (2). Egyéb irányok esetén lásd (4) és (5).

Tabla de contenidos

Otros manuales de Campana de ventilación de FALMEC

FALMEC

FALMEC Afrodite Manual de usuario

FALMEC

FALMEC Plane Top wall FFPLN36W5FS-R Manual de usuario

FALMEC

FALMEC Vega VEGA115W Manual de usuario

FALMEC

FALMEC Mercurio FPMEU30B3SS Manual de usuario

FALMEC

FALMEC Nuvola Series Manual de usuario

FALMEC

FALMEC Tab TAB80W Manual de usuario

FALMEC

FALMEC Mira isola Manual de usuario

FALMEC

FALMEC SPAZIO isola/island 180 Manual de usuario

FALMEC

FALMEC Move Manual de usuario

FALMEC

FALMEC Vittorio FIVIT34B6SS Manual de usuario

FALMEC

FALMEC KACL.951 Manual de usuario

FALMEC

FALMEC MIMOSA Manual de usuario

FALMEC

FALMEC Master 120 800 Manual de usuario

FALMEC

FALMEC silence Aria NRS Manual de usuario

FALMEC

FALMEC SILENCE ZENITH island Series Manual de usuario

FALMEC

FALMEC MIRA TOP Instrucciones de montaje

FALMEC

FALMEC MIRA TOP Manual de usuario

FALMEC

FALMEC airmec Built-in 70 Manual de usuario

FALMEC

FALMEC Elios ELIAN90H3 Manual de usuario

FALMEC

FALMEC E.Ion Twister 45 Gold Manual de usuario

FALMEC

FALMEC Virgola 460mm Manual de usuario

FALMEC

FALMEC nuvola 90 Manual de usuario

FALMEC

FALMEC Circle.Tech Vega 115 Isola Stell Manual de usuario

FALMEC

FALMEC PLANE Manual de usuario

Manuales populares de Campana de ventilación de otras marcas

emmeti

emmeti RECUPA MED A-140 Guía

Nibe

Nibe F135 Manual de usuario

Kuppersberg

Kuppersberg INTRO 60 Instrucciones de instalación y mantenimiento

Zephyr

Zephyr Spruce AK9834BS Guía de instalación

Hisense

Hisense MH6INBG Manual de usuario

Miele

Miele DA 1255 Manual de usuario

Broan

Broan 46000 Manual de usuario

GE Profile PV977 Instrucciones originales

Whirlpool

Whirlpool RH2600XL-1 SERIES Manual de usuario

Küppersbusch

Küppersbusch DX ISLA Manual de usuario

ETNA

ETNA AV360RVS Manual de usuario

JUNO

JUNO JDF603E6 Manual de usuario

Miele

Miele DA 6708 D Manual de usuario

Tricity Bendix

Tricity Bendix LE 150 Manual

AEG

AEG X68163BV1 Manual de usuario

AEG

AEG 125 D Manual de usuario

Smeg

Smeg KSEV97X Manual de usuario

Nibe

Nibe S Series Guía del usuario
