Fagor SV2 Manual de usuario

BARRA SOPORTE PARA ENCODER LINEAL SV2: B2

SPAR FOR LINEAR ENCODER SV2: B2

MANUAL DE INSTALACION / INSTALLATION MANUAL

Manual Code: 14460272

Manual Version: 1805

Dimensiones / Dimensions

B2 - v1805 - página / page 1/8

Simétrico

Symmetrical

CM 70 120 170 220 270 320 370 420 470 520 570 620 670 720 770

M 37.5 55 75 100 115 140 175 200 225 250 275 300 325 350 375

CM 820 870 920 970 1020 1070 1140 1240 1340 1440 1540 1640 1740 1840 2040

M 400 425 450 475 500 515 555 610 655 710 760 810 855 910 1010

Dimensiones soporte / Support dimensions

* para/for CM > 270 mm

** para/for CM > 570 mm

*** para/for CM > 620 mm

Posibilidades de montaje / Mounting possibilities

B2 - v1805 - página / page 2/8

Realizar los agujeros para amarrar la regla.

El área sombreada debe estar libre de pintura.

Make the holes to secure the scale.

The shaded area must be free of paint.

Indicaciones de montaje para el soporte.

r.u. = rosca útil

Pa = par de apriete

Scale mounting possibilities

r.u. = useful thread

Pa = tightening torque

Posibilidades de montaje, tolerancias / Mounting possibilities, tolerances

B2 - v1805 - página / page 3/8

Montaje sobre tope máquina

Mounting against the machine

Montaje sobre pasadores

Mounting on dowel pins

OPCIONES DE MONTAJE CON TORNILLOS M6 / M6 SCREW MOUNTING OPTIONS

Agujero central / middle hole Resto de agujeros

Rest of holes

Cotas de montaje en página 4

Mounting dimensions on page 4

Cotas de montaje en página 5

Mounting dimensions on page 5

Premontar y alinear el soporte de la regla;

una vez premontada, apretar los tornillos

Premount and align the encoder support;

Once premounted, tighten the bolts

B2 - v1805 - página / page 4/8

La regla puede fijarse en el soporte por arriba y por abajo. Dibujos I, II y III

La regla puede fijarse en el soporte sólamente por abajo. Dibujo IV

La regla puede fijarse en el soporte sólamente por arriba. Dibujo V

The encoder may be mounted on the support from the top and bottom. I, II & III

The encoder may be mounted on the support only from the bottom. IV

The encoder may be mounted on the support only from the top. V

B2 - v1805 - página / page 5/8

La regla puede fijarse en el soporte por arriba y por abajo. Dibujos I y II

La regla puede fijarse en el soporte sólamente por abajo. Dibujo III

La regla puede fijarse en el soporte sólamente por arriba. Dibujo IV

The encoder may be mounted on the support from the top and bottom. I & II

The encoder may be mounted on the support only from the bottom. III

The encoder may be mounted on the support only from the top. IV

Posibilidades de montaje de regla en soporte / Encoder mounting possibilities on the support

B2 - v1805 - página / page 6/8

POSIBILIDAD DE MONTAR TAMBIÉN

REGLAS SOBRE SOPORTE SV

POSSIBILITY OF MOUNTING ENCODERS

ONTO SV BRACKETS

POSIBILIDAD DE MONTAR EL

CONECTOR A AMBOS LADOS

POSSIBILITY OF MOUNTING

THE CONNECTOR TO BOTH

SIDES

SOPORTE

BRACKET

FAMILIA SV

SV FAMILY

Posibilidades de montar la regla en el soporte

FAMILIA S

S FAMILY

Possibilities of mounting the encoder onto the bracket

B2 - v1805 - página / page 7/8

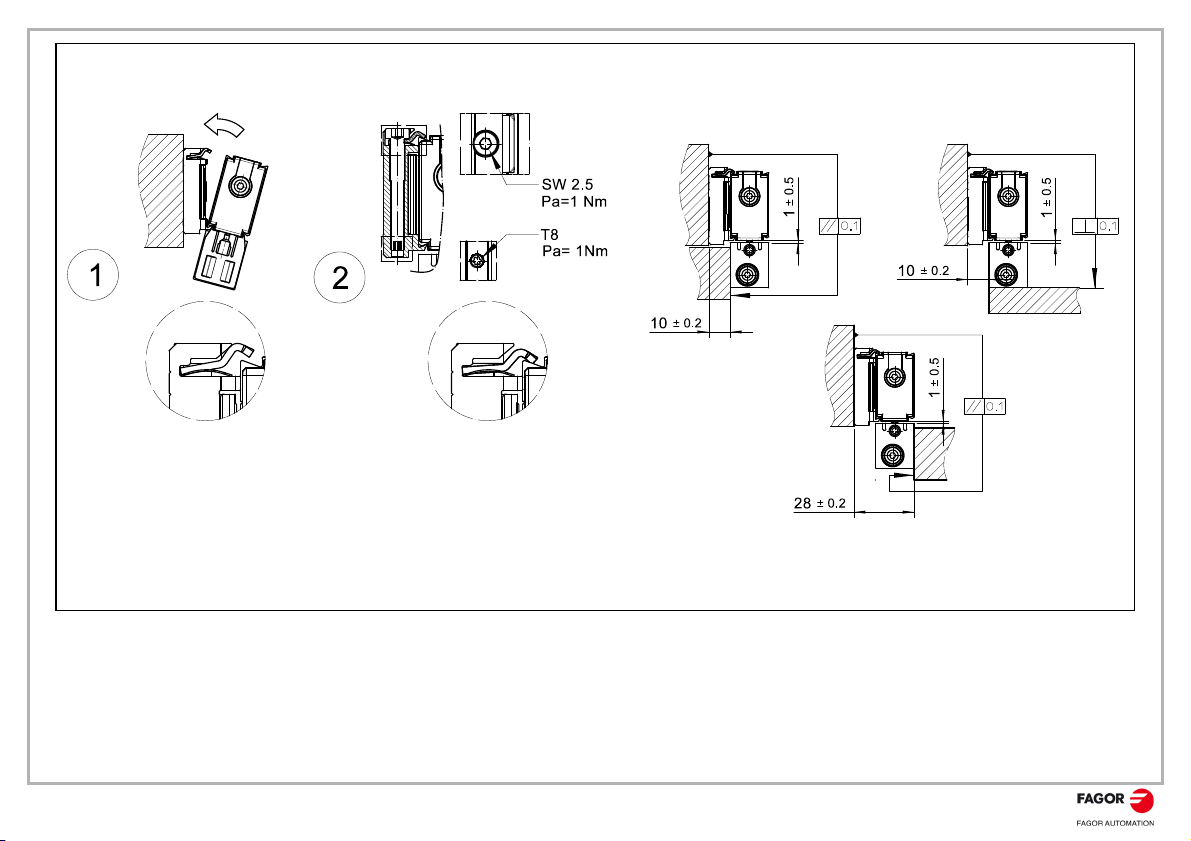

1. Premontar la regla apoyándola en el soporte según la flecha.

2. Fijar la regla en el soporte. Por la parte superior o inferior.

3. Aflojar las piezas de embalaje y posicionar la cabeza.

4. Meter los tornillos de la cabeza y apretar.

5. Quitar las piezas de embalaje de la cabeza.

1. Premount the encoder leaning it on the support as per the arrow.

2. Secure the encoder on the support. Either from the top or from the bottom.

3. Loosen the packing parts and position the reader head.

4. Insert the head bolts and tighten them.

5. Remove the packing parts of the reader head.

Condiciones de garantía / Warranty terms

Declaración de conformidad / Declaration of conformity

Las condiciones de garantía de este producto están disponibles en la zona de descargas del sitio web corporativo de FAGOR.

http://www.fagorautomation.com. (Tipo de fichero: Condiciones generales de venta-Garantía).

The warranty conditions for this product are available in the downloads section of FAGOR’s corporate website at http://www.fagorautomation.com.

(Type of file: General Terms and Conditions of Purchase - Warranty).

La declaración de conformidad de este producto está disponible en la zona de descargas del sitio web corporativo de FAGOR.

http://www.fagorautomation.com. (Tipo de fichero: Declaración de conformidad).

The declaration of conformity for this product is available in the downloads section of FAGOR’S corporate website at http://www.fagorautomation.com.

(Type of file: Declaration of conformity).

B2 - v1805 - página / page 8/8
