Ergon BX2 Evo Manual de usuario

BX2 Evo

Bedienungsanleitung

User Instructions

Mode d‘emploi

AVERTISSEMENT

Bitte lesen Sie diese Anleitung

sorgfältig durch.

Jegliche Modiﬁkationen dieses

Produkts sind unzulässig und können

unter Umständen Ihre Sicherheit oder

sogar Ihr Leben gefährden.

Bewahren Sie diese Anleitung zum

späteren Nachschlagen an einem

sicheren Ort auf. Sollten Sie dieses

Produkt an eine dritte Person weiter-

geben, so ist diese Anleitung oder eine

Kopie beizulegen. Bei Verlust kann

die Anleitung unter ergonbike.com

heruntergeladen werden.

Please read this manual

carefully.

This product must not be modiﬁed in

any way. Doing so may endanger your

safety or life.

Please keep these instructions in a

safe place to refer to at a later date.

Should you pass the product on to

a third person, please include these

instructions or a copy thereof. Should

you misplace these instructions,

a copy can be downloaded at:

ergonbike.com

Veuillez lire attentivement les

instruction d´émploi

Toute modiﬁcation de ce produit est

interdite et peut le cas échéant mettre

en péril votre sécurité, voire votre vie.

Conservez ce mode d‘emploi en lieu

sûr après le montage aﬁn de pouvoir le

consulter ultérieurement. Si vous devez

transmettre ce produit à une tierce

personne, veuillez y joindre le présent

mode d‘emploi ou une copie. En cas

de perte, le mode d‘emploi peut être

téléchargé sur ergonbike.com

WARNUNG

Trinkblase BH300

Es ist wichtig, diese Gebrauchsanleitung gelesen und verstanden zu haben, bevor Sie den BX2 Evo verwenden.

Außerdem sollten Sie sich der mit der Aktivität verbundenen Verletzungs- und Todesrisiken bewusst sein.

Erklärung Zeichen / Symbole in dieser Anleitung:

Schenken Sie den folgenden Symbolen besondere Beachtung.

Warnung: Dieses Symbol verweist auf eine sicherheitsrelevante Information, deren Nichtbefolgen Ihr Leben /

Ihre Gesundheit gefährden kann.

Information: Dieses Symbol kennzeichnet Zusatzinformationen, z.B. über die Handhabung des Produkts.

Die oben geschilderten möglichen Konsequenzen werden in der Anleitung nicht immer wieder geschildert,

wenn diese Symbole auftauchen.

Die Vorteile des Rucksacks BX2 Evo

Das Ergon Entwicklungsteam hat nach verschiedenen Ansätzen ein einzigartiges Gurtsystem entwickelt, welches sich automatisch

den anatomischen Gegebenheiten des Trägers anpasst. So richten sich die Schultergurte sowie der Hüftgurt ohne weitere Ein-

stellungen am natürlichen Winkel der Schultern bzw. der Hüfte aus. Durch eine 4-fache Verstellung der Rückenlänge ergibt sich

ein vollkommen neuer, individueller Tragekomfort.

Eine weitere große Innovation stellt die Last-Kompression über das Tragesystem dar. Die beiden Schultergurte sind entlang der

Unterseite des Rucksacks miteinander verbunden. Dieses intelligente Konzept gewährt stets einen körpernahen Transport des

mitgeführten Equipments. Konstruktionsbedingt sitzt der Rucksack deutlich stabiler und näher am Rücken als herkömmliche

Rucksäcke.

Darüber hinaus kann der Rucksack um eine Brustgurt-Halterung für Actioncams erweitert werden.

Optionales Zubehör

WARNUNG

Sport Camera Chest Mount

4ERGON BIKE ERGONOMICS

Taschenaufteilung (empf. Einsatzzweck)

Innentaschen

1. Telefon, Kamera

2. Pumpe

3. Trinkblase

Taschenaufteilung (empf. Einsatzzweck)

Außentaschen

1. Schlüssel, Geldbeutel

2. Werkzeug, Flickzeug

3. Sonstiges

4. Regenhülle

5. Snacks, Handschuhe

Seite

Front

Seite

Verbessertes Rückenklima

Die Rückenpolster sind mit einem speziellen

Abstandsgewirk bezogen. Dadurch wird die

Belüftung des Rückens während der Fahrt

gegenüber herkömmlichen Rucksäcken deutlich

verbessert. Durch die Anordnung ergeben sich

zwischen den Polstern Ventilationskanäle, in

denen der Fahrtwind zusätzlich für einen trocke-

neren Rücken sorgt.

Rückseite

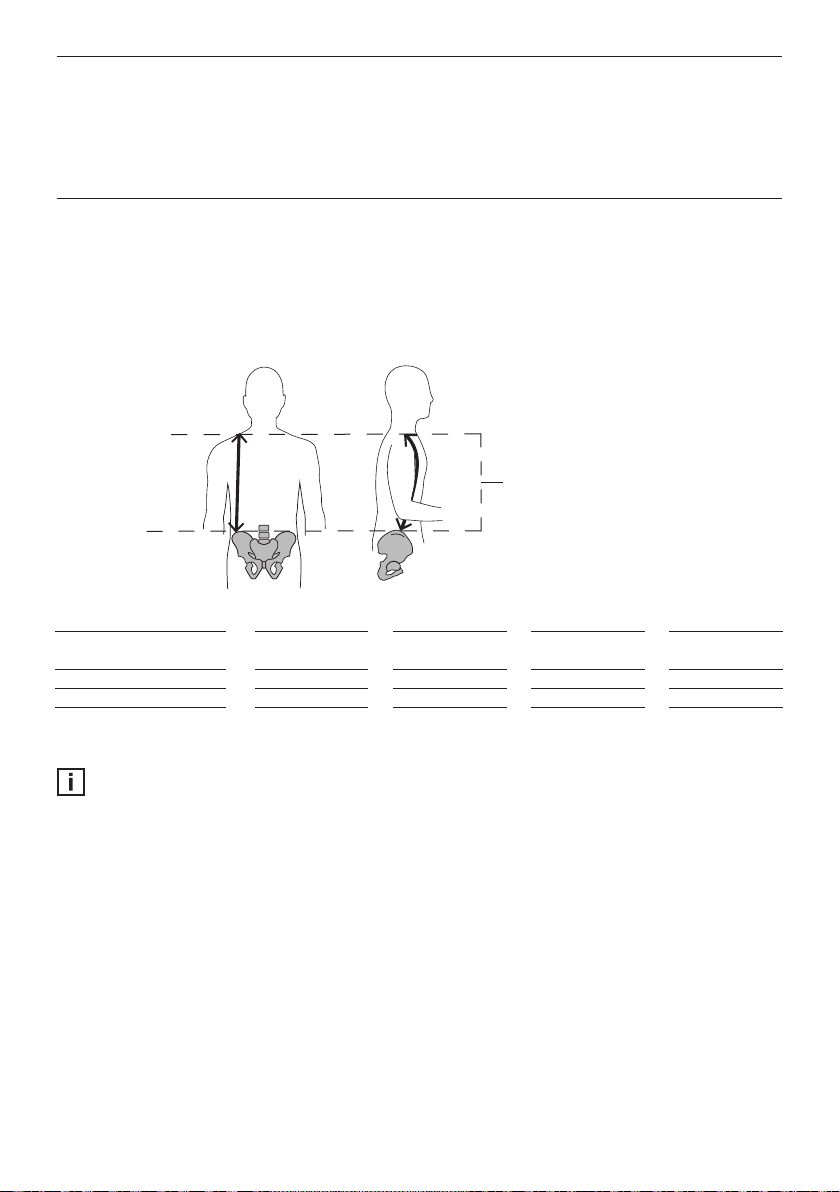

Die Einstellung der Rückenlänge des Rucksacks kann anhand der gemessenen Rückenlänge des Trägers eingestellt werden.

Nehmen Sie hierzu ein Maßband und messen Sie die kürzeste Strecke zwischen der fühlbaren Oberkante des Beckenknochens

und dem gewohnten Auﬂagepunkt der Gurte auf der Schulter (höchster Schulterpunkt). Suchen Sie den ermittelten Wert in der

Tabelle unten und stellen Sie den Rucksack auf die zugeordnete Rückenlänge ein (s. Seite 6 & 7).

Einstellung der Rückenlänge

Rückenlänge in

cm / inch

Empfohlene Einstellung

49 - 53 cm

19.3’’- 20.9’’

53 - 57 cm

20.9’’ - 22.4’’

45 - 49 cm

17.7’’- 19.3’’

57 - 61 cm

22.4’’ - 24’’

Alle Angaben sind Richtwerte und gelten für durchschnittlich proportionierte Personen. Abweichungen hiervon sind möglich

und können – ebenso wie persönliche Vorlieben beim Tragen des Rucksacks – zu einem anderen Ergebnis führen.

Auﬂagepunkt

der Schultergurte

Oberkante

des Beckens

Rückenlänge

6ERGON BIKE ERGONOMICS

Einstellung der Rückenlänge

1. Klettverbindung lösen. 2. Ziehen Sie die geöffnete Klettlasche aus der Öse

der verstellbaren Rückenplatte.

3. Lösen Sie die Verbindung der Klettﬂächen, die das Ruck-

sackfach und die verstellbare Rückenplatte verbinden und

halten Sie sie offen.

4. Ziehen Sie die Rückenplatte auf die gewünschte Größe

(S/M/L/XL) und schließen Sie die Klettﬂächen wieder. Die ge-

wünschte Größe ist dann korrekt eingestellt, wenn eine grüne

Markierung oberhalb der entsprechenden Größenmarkierung

zu sehen ist.

5. Fädeln Sie die Lasche durch die Öse der gewünschten

Größe. Schließen die den Klettverschluss und verstauen Sie

das Ende der Lasche wieder in der Öffnung.

6. Die vorgebogene, horizontale Aluminiumschiene kann bei

Bedarf individuell angepasst werden. Sie verhindert ein „Aus-

beulen“ des Rucksacks gegen den Rücken des Trägers.

Abb. 1 Abb. 2

Anprobe

Lösen Sie die Schultergurte etwas und setzen Sie den

Rucksack auf. Schließen Sie den Hüftgurt. Die optimale

Gewichtsverteilung wird erreicht, wenn die Oberkante des

Hüftgurtes entlang der Oberkante des Beckenknochens

(+/– 3 cm) verläuft und die Hüfte fest umschließt (nicht den

Bauch!) (Abb.1). Spannen Sie nun die Schultergurte bis

diese ohne großen Druck am Körper anliegen.

Setzen Sie sich auf Ihr Fahrrad oder in ähnlicher Weise auf

einen Stuhl in Fahrposition und überprüfen Sie die Position

der farbigen Justiermarke auf den Schultergurten wie folgt:

Die Rückenlänge ist richtig, wenn Ihr Schlüsselbein den

Schultergurt im Bereich der farbigen Justiermarke kreuzt

(Abb.2). Wenn dies nicht der Fall ist, stellen Sie bitte die

Rückenlänge neu ein.

Automatische Anpassung an die Schulterneigung

Durch die zwei D-Ringe mit denen die Schultergurte befestigt

sind, passt sich das Tragesystem automatisch an die Schulter-

form an. Durch Festziehen der Gurte wird diese Position ﬁxiert.

Abb. 3

Expander

Der beiliegende Expander ermöglicht die rasche Unterbringung

zusätzlicher Ausrüstung oder Bekleidung sowie eine zusätzliche

Fixierung des Inhalts.

Abb. 4 Front

8ERGON BIKE ERGONOMICS

Abb. 1 Abb. 2

RückseiteRegenhülle

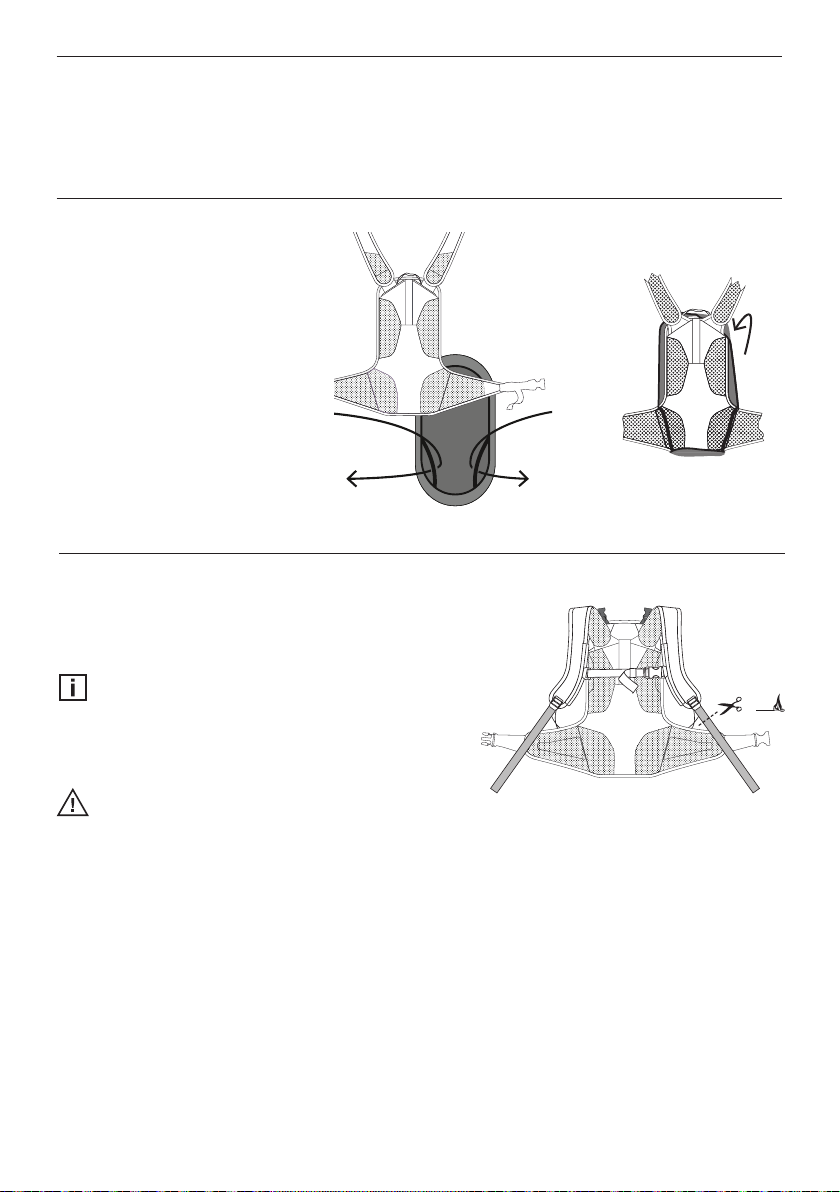

Führen Sie den Hüftgurt durch die Schlaufen

der Regenhülle (Abb. 1). Ziehen Sie die Hülle

rundum über den Rand des Rucksacks

(Abb. 2).

Kürzen der Gurte

Die Gurte können bei Bedarf auf die gewünschte Länge gekürzt werden.

Anschließend die Schnittkanten mit einem Streichholz oder Feuerzeug

versengen, um ein Ausfransen zu verhindern.

Prüfen Sie VOR dem Kürzen die richtige Größeneinstellung

des Rucksacks (s. Seite 5-6) und welche

Gurtlänge Sie tat-

sächlich benötigen! Zu kurz abgeschnittene

Gurte werden

nicht als Reklamationsgrund anerkannt! Nach dem Kürzen

ist das Produkt vom Umtausch ausgeschlossen!

Hüftgurtschlaufen nicht abschneiden sondern hinter der

Tasche verstauen oder einklammern.

Tipps zum Packen und Gewichtsverteilung

Packen Sie die schwersten Ausrüstungsgegenstände möglichst nahe am unteren Rücken entlang – davor die leichteren Sachen.

Außen am Rucksack sollten nur ganz leichte Dinge wie etwa Helm oder Ähnliches verstaut werden.

Hinweis

Der Rucksack ist wasserabweisend, jedoch nicht wasserdicht! Wir empfehlen elektronische Geräte sowie E-Bike Akkus separat

zu verpacken.

Reinigung und Pﬂege

Reinigen und trocknen Sie Ihren Ergon Rucksack gründlich nach jedem Gebrauch. Nehmen Sie dazu kaltes bis handwarmes

Wasser und einen weichen Schwamm. Wischen Sie die Innenseite des Rucksacks mit einem feuchten Tuch ab, um die Beschich-

tung zu schonen. Verwenden Sie kein heißes Wasser, Bleiche, Geschirrspülmittel, Einweichlösungen oder Fleckenreiniger. Bei

starker Verschmutzung sind ausschließlich detergentienfreie Seifen zu verwenden. Verwenden Sie auf keinen Fall Lösungsmittel

zur Reinigung Ihres Ergon Rucksacks, da diese die Beschichtung des Gewebes irreparabel beschädigen können. Durch die

Verwendung von Lösungsmitteln erlöschen jegliche Gewährleistungs- und Garantieansprüche. Zum Trocknen hängen Sie den

Rucksack in geöffnetem Zustand an einem luftigen und schattigen Ort auf und lassen ihn vollständig trocknen. Der Rucksack ist

nicht für Waschmaschinen und Trockner geeignet.

Lagerung

Lagern Sie Ihren Ergon Rucksack nie, wenn er feucht oder schmutzig ist, da sich sonst Schimmel auf dem Gewebe bilden kann.

Schäden durch Schimmel führen zu Geruchsbildung und können nicht behoben werden. Bewahren Sie Ihren Rucksack an einem

kühlen, trockenen Ort auf und schützen Sie ihn vor direkter Sonneneinstrahlung.

Sachmängelhaftung

Während der ersten zwei Jahre nach dem Kauf dieses Produkts haben Sie vollen Anspruch auf die gesetzliche Sachmängel-

haftung (vormals Gewährleistung). Sollten Mängel auftreten, wenden Sie sich bitte unter Vorlage des Kaufbelegs an Ihren

Ergon-Fachhändler. Ein Gewährleistungsanspruch ist nach einem unsachgemäßen Gebrauch (Modiﬁkation des Produktes,

Nichteinhalten der Warnhinweise dieser Anleitung) nicht gegeben.

Detailliertere Informationen zur Sachmängelhaftung / Reklamation ﬁnden Sie online unter

ergonbike.com/warranty oder einfach QR-Code scannen.

10ERGON BIKE ERGONOMICS

WARNING

It is important to have read and understood these instructions before using the BX2 Evo. You should also be aware of

the risk of injury and death associated with the activity.

Explanation of signs / symbols used in these instructions.

Please pay particular attention to the following symbols when mounting the product.

Warning: Failure to follow the warning notices in these instructions could lead to injury or endanger your life.

Information: This symbol indicates additional information, for example about how to handle the product.

The explanation here serves as a description of the possible consequences of not following the instructions. These consequences

won´t always be repeated when the symbols are used.

Advantages of the BX2 Evo Backpack

The Ergon Development Team has designed a unique strap system, based on different approaches, which automatically adapts

to the anatomical features of the wearer. This means the shoulder straps as well as the hip strap align to the natural angle of the

shoulders or the hips without further adjustments. Thanks to 4-way back length adjustment, a completely new, individual level of

wearing comfort is created.

The load compression via the harness is another huge innovation. Both shoulder straps are connected along the underneath

of the backpack. This intelligent concept ensures the equipment inside the backpack is always close to the body. Based on its

design, the backpack is much more stable and closer to the back than conventional backpacks.

Additionally, a chest strap mount for action cams can be added to the backpack.

Optional Accessories

Reservoir BH300 Sport Camera Chest Mount
