Setup

* Distance from the center of the

lens to the base of the screen.

Operating Range (Left and Right) Operating Range (Up and Down)

See the illustration on the right

to choose the best position for

your projected image. The

values are only a guide.

•After making keystone

correction, the projected

image will be smaller.

•You can project a better

quality of image when

zoom is set to the

maximum.

Setup this projector parallel to the

screen.

Do not stand this projector

upright. This may damage

your projector.

●Using the remote control ●

Insert the batteries provided. User’s Guide "Replacing the batteries"

View from above

Screen

W: Maximum Zoom T: Minimum Zoom

Approx.

6 m

Approx. 15°

Approx. 30°

4 to -2 (1.7 to -0.9)

6 to -3 (2.3 to -1.1)

7 to -4 (2.8 to -1.4)

9 to -4 (3.4 to -1.7)

12 to -6 (4.5 to -2.3)

14 to -7 (5.7 to -2.9)

29 to -15 (11.3 to -5.7)

43 to -22 (17.0 to -8.6)

30”

40”

50”

60”

80”

100”

200”

300”

Units: cm (in.)

Approx.

6 m

Approx.

6 m

Approx.

6 m

Approx. 15°

Approx. 30°

English

Connecting to Visual Equipment

•Turn off connected

equipment. Damage

may result if you try to

connect when the

power is on.

•Do not try to force a

cable connector to fit a

port with a different

shape. This may

damage your projector.

•When the source has an

unusual connection, use the

cable provided with the

source or commercially

available cables.

•If you use a 2RCA (L/R)

stereo min-jack audio cable,

make sure it is labelled "No

resistance".

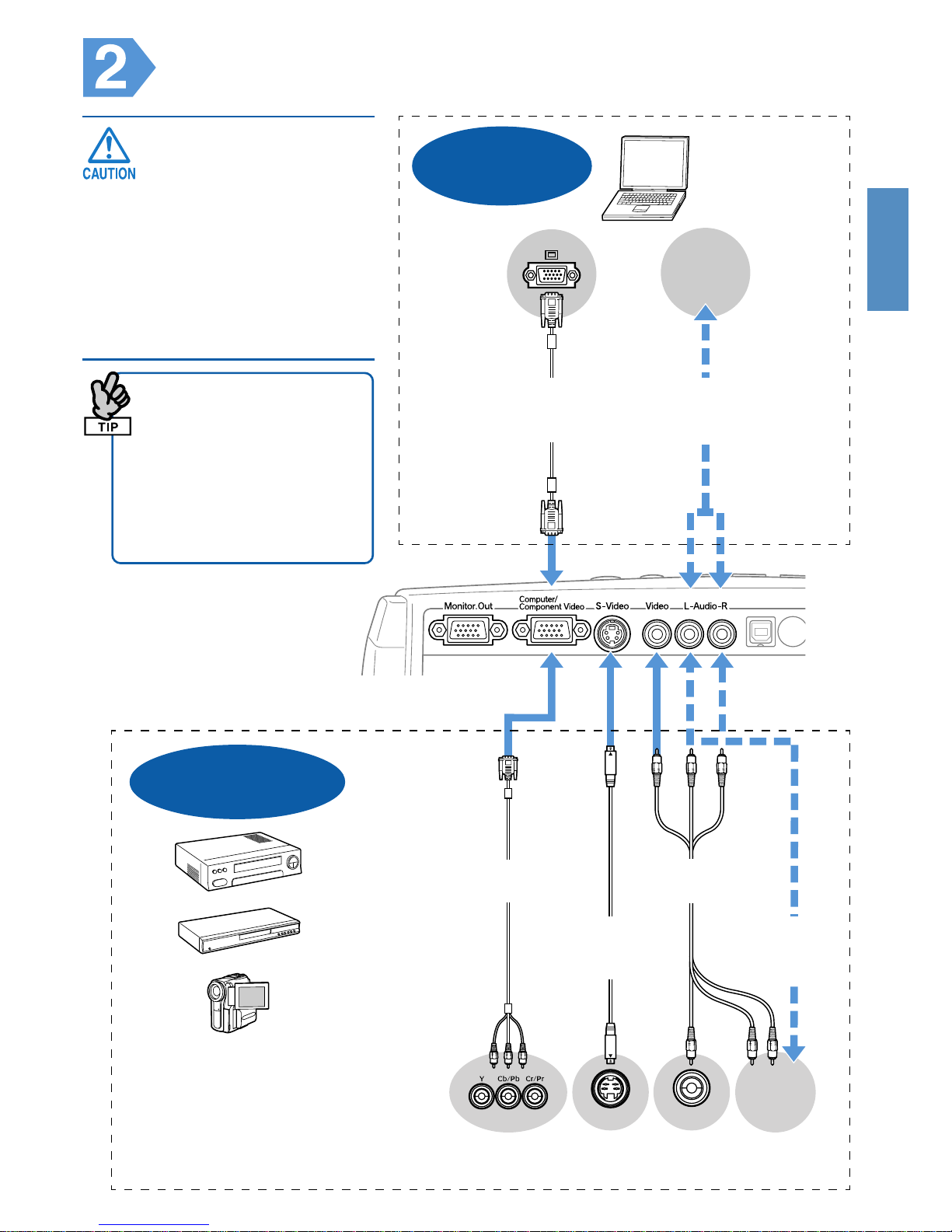

Connecting to

a Computer

Component video

cable (optional)

Computer cable

(Accessory /

Optional)

To audio

output port

To audio

output

port

Video

out

S-Video

out

S-Video cable

(Commercially

available)

A/V Cable

(Commercially available)

DVD players, VHS

players, satellite

tuners, RGB

converters, video

distribution

machines, and so on. * The port names may vary depending on the equipment.

Component

out

Connecting to a

Video Source

Audio Cable

(Commercially

available)

Audio Cable

(Commercially

available)

Tur ning on and Projecting

•When using the "Direct

Power ON" feature, the

power turns on when the

power cable is connected.

•When using above an

altitude of about 1500 m,

set the "Fan Speed" to

"High".

User’s Guide "Extended

Menu"

●No image is projected ●

■ For notebooks and computers with liquid

(Accessory

Power Cable)

* For video equipment,

press "play" to start

playback.

Control Panel Remote Control

Power Indicator

crystal displays

Change the computer’s

output source. Hold

down the key and

press the appropriate

key (the one usually

labelled / ). After

changing the setting,

wait a few seconds for

projection to start.

Computer’s "User’s

Guide"

* If the image is not

projected, press .

■For video equipment

Start playback then

press .

Examples

NEC

Panasonic

SOTEC

TOSHIBA

IBM

SONY

DELL

FUJITSU

Macintosh Set mirror setting

or display

detection.

In this mode pressing has

no effect.

Lit Flashing

Orange Standby

Press to

start projecting.

Green

Warming up

Wait for a short

time (about 30

seconds).

Projecting

In this mode, you can unplug

the power cable.

Do not unplug the power

cable.

Reading the Indicators

English

Enlarge Reduce

●Adjusting Position and Focus ●

(Setting up for the first time or after moving)

■Raising the Projection Position (Adjusting the front foot)

When moving the projector, make sure

the front foot is retracted.

Foot Adjust

Lever

Correcting Keystone Distortion

You can adjust the vertical tilt to a maximum of

about 30°*(20°when projecting a component

video image with a ratio of 16:9).

*The greater the angle of tilt, the harder the

image is to focus. Setup the projector at a lower

angle of tilt.

■Adjusting Focus

After keystone correction and

sharpness adjustments, the image

may be unfocused.

If keystone correction or zoom adjustments are performed, the "Image Shift" adjustment screen is

displayed. User’s Guide "Adjusting the Projection Position (Image Shift)"

●Turning the Projector off ●

NormalWide Top Wide Base

You can adjust the front foot to raise the

projection angle up to a maximum of 10°.

Extend Retract

Turn off all connected equipment.

Press

twice on the remote

control or control panel.

After the confirmation buzzer beeps

twice, unplug the power cable.

Electricity is consumed if only the projector's

power is turned off.

Attach the lens cover.

Rear Adjustable

Foot

•You can also make keystone

corrections from the configuration

menu.

User’s Guide "Settings Menu"

•Hold down and press for more

than one second to reset the

correction value to the default

setting.

•Adjust the horizontal tilt by turning

the left rear foot.

■Adjusting Projection Size

Installation

* Distance entre le centre de l'objectif et la base de l'écran.

Distance d'utilisation (droite et gauche) Distance d'utilisation (haut et bas)

Reportez-vous à l'illustration

de droite pour choisir la

meilleure position pour

l’image projetée. Les valeurs

sont indiquées à titre de

référence uniquement.

•Après la correction de la

déformation

trapézoïdale, l'image

projetée est plus petite.

•L’image projetée sera de

meilleure qualité si vous

réglez le zoom au

maximum.

Installez le projecteur parallèlement

à l'écran.

Ne placez pas ce

projecteur verticalement.

Cela pourrait l’

endommager.

●Utilisation de la télécommande ●

Installez les piles fournies. Guide de l'utilisateur "Remplacement des piles"

Vue du dessus

Écran

W : zoom maximum

T : zoom minimum

Environ

6 m

Environ 15°

Environ 30°

Environ

6 m Environ

6 m

Environ 15°Environ 15°

Environ 15°

Français

Raccordement à un équipement vidéo

•Éteignez l’équipement

raccordé. Les

appareils peuvent être

endommagés si vous

les raccordez alors

qu'ils sont sous

tension.

•N'essayez pas de

forcer l’insertion d’une

fiche dans une prise

de forme différente.

Cela pourrait

endommager le

projecteur.

•Lorsque la source est

équipée d’un connecteur

spécifique, utilisez le câble

fourni avec la source ou un

câble du commerce.

•Veillez à utiliser un câble

audio stéréo à 2 minifiches

RCA (G/D) portant la

mention "résistance nulle"

ou "résistance zéro".

Raccordement

à un ordinateur

Câble vidéo en

composantes (en option)

Vers le port

de sortie

audio

Vers le port

de sortie

audioSortie

vidéo

Sortie

S-Vidéo

Câble S-Vidéo

(disponible dans

le commerce)

Câble A/V (disponible

dans le commerce)

Lecteurs de DVD,

magnétoscopes,

récepteurs satellite,

convertisseurs RVB,

commutateurs vidéo, etc. * Le nom des prises peut varier selon l'équipement raccordé.

Sortie vidéo en

composantes

Raccordement

à une source vidéo

Câble audio

(disponible dans le

commerce)

Câble d'ordinateur

(accessoire /

option)

Câble audio

(disponible dans

le commerce)

Mise sous tension et projection

•Si la fonction "Direct Power

ON" est activée, l'appareil se

met en marche quand le

cordon secteur est branché.

•Si le projecteur est utilisé à

une altitude supérieure à

1500 m environ, réglez le

paramètre "Vitesse

ventilateur" sur "Haut"

Guide de l'utilisateur

"Menu Avancé"

●Aucune image n'est projetée ●

■Pour portables et ordinateurs équipés d'un

écran à cristaux liquides

(Accessoire)

* Pour un équipement

vidéo, appuyez sur le

bouton de lecture pour

commencer la lecture.

Panneau de

commande Télécommande

Voyant Power

Changez la source de

sortie de l'ordinateur.

Maintenez la touche

enfoncée et appuyez sur

la touche

appropriée (celle portant

la mention /). Ce

réglage modifié,

attendez quelques

secondes avant que la

projection commence.

"Guide de l'utilisateur"

de l'ordinateur

* Si l’image n'est pas

projetée, appuyez sur .

■

Pour équipements vidéo

Lancez la lecture et

appuyez sur .

Exemples

NEC

Panasonic

SOTEC

TOSHIBA

IBM

SONY

DELL

FUJITSU

Macintosh Effectuez le

réglage du miroir

ou la détection

d'affichage.

Dans ce mode, l’enfoncement

de la touche n'a aucun

effet.

Allumé Clignotant

Orange Attente

Appuyez sur

pour commencer

la projection.

Vert

Préchauffage

Patientez

quelques

instants (environ

30 secondes).

Projection

Dans ce mode, vous pouvez

débrancher le cordon secteur.

Ne débranchez pas le cordon

secteur.

Signification des voyants

Français

Agrandir Réduire

●Réglage de la position et de la mise au point ●

(réglages initiaux ou après un déplacement)

■Élévation de l'angle de projection (réglage du pied avant)

Lorsque vous déplacez le projecteur,

veillez à ce que le pied avant soit rétracté.

Languette de

réglage du pied

Correction de la déformation trapézoïdale

Vous pouvez régler l’inclinaison maximale

jusqu’à 30°environ *(20°lorsque l’image

projetée est une image vidéo en composantes

au format 16:9).

Plus l'angle d'inclinaison est grand, plus la mise

au point de l'image est difficile. Installez le

projecteur selon un angle d'inclinaison inférieur.

■Mise au point

Après correction de la déformation

trapézoïdale ou réglage de la netteté,

l'image peut nécessiter une mise au point.

Si vous corrigez la déformation trapézoïdale ou si vous réglez le zoom, l'écran de réglage "Décalage

image" s'affiche. Guide de l'utilisateur "Réglage de l'angle de projection (Décalage image)"

●Mise hors tension du projecteur ●

NormalHaut large Bas large

Vous pouvez régler le pied avant pour

élever l'angle de projection d'un

maximum de 10°.

Rallonger Raccourcir

Éteignez tous les équipements

raccordés.

Appuyez deux fois sur sur la t

élécommande ou sur le panneau

de commande.

Lorsque vous avez entendu le double "bip" sonore

de confirmation, débranchez le cordon secteur.

Le projecteur consomme du courant même

s’il est éteint.

Remettez en place le cache de l'objectif.

Pied arrière

réglable

•Vous pouvez également procéder à

la correction de la déformation

trapézoïdale dans le menu de

configuration.

Guide de l'utilisateur "Menu Réglage"

•Maintenez enfoncée et appuyez

sur pendant plus d'une seconde

pour rétablir la valeur de correction

par défaut.

•Réglez l'inclinaison horizontale en

tournant le pied arrière gauche.

■Réglage du format de projection

Einrichtung

* Abstand vom Mittelpunkt der Linse zum unteren Leinwandrand.

Betriebsbereich (rechts und links) Betriebsbereich (oben und unten)

Zur Auswahl der besten

Position für das siehe

Abbildung rechts. Die Werte

dienen nur als Richtlinie.

•Nach Durchführung der

Trapezkorrektur ist das

projizierte Bild kleiner.

•Wenn Sie den Zoom auf

den Höchstwert

einstellen, verbessert

sich die Bildqualität der

Projektion.

Stellen Sie den Projektor parallel

zur Leinwand auf.

Legen Sie den Projektor

nicht auf die Seite.

Anderenfalls könnte er

beschädigt werden.

●Verwendung der Fernbedienung ●

Setzen Sie die mitgelieferten Batterien ein.

Bedienungsanleitung, "Ersetzen der Batterien"

Ansicht von oben

Leinwand

W: Maximaler Zoom

T: Minimaler Zoom

Ca. 6 m

Ca. 15º

Ca. 30º

Ca. 30º Ca. 15º

Ca. 15º

Ca. 6 m Ca. 6 m Ca. 6 m

Otros manuales para EMP-S3

Tabla de contenidos

Idiomas:

Otros manuales de Proyector de Epson

Epson

Epson 5350 - EMP SVGA LCD Projector Manual de usuario

Epson

Epson V11H327020 - PowerLite W7 Projector Manual de usuario

Epson

Epson PowerLite 715c Manual de usuario

Epson

Epson EMP-715 - XGA LCD Projector Manual de usuario

Epson

Epson PowerLite Pro Cinema LS10000 Manual de usuario

Epson

Epson EB-X03 Manual de usuario

Epson

Epson EB-PU2113W Manual de usuario

Epson

Epson EMP 400W Manual de usuario

Epson

Epson G5000 - PowerLite XGA LCD Projector Manual de usuario

Epson

Epson EB-93 Manual de usuario

Epson

Epson PowerLite Pro G5650WNL Manual de usuario

Epson

Epson EB-X14 Manual de usuario

Epson

Epson PowerLite 1880 Hoja de especificaciones

Epson

Epson EB-S11 Manual de usuario

Epson

Epson EMP-745 Manual de usuario

Epson

Epson PowerLite Pro G5450WU Guía de referencia

Epson

Epson 5550C - PowerLite SVGA LCD Projector Manual de usuario

Epson

Epson BrightLink 475Wi Manual de usuario

Epson

Epson PowerLite Pro Cinema 800 HQV HQV video... Manual de usuario

Epson

Epson EB-1960 Manual de usuario

Epson

Epson PowerLite 1750 Manual de usuario

Epson

Epson PowerLite S9 Manual de usuario

Epson

Epson V11H452520W Manual de usuario

Epson

Epson PowerLite Home 10 Manual de usuario

Manuales populares de Proyector de otras marcas

iEmmet

iEmmet MP-312 Manual de usuario

Sony

Sony VPL-HS10 Marketing Specifications & Features Manual de usuario

Sony

Sony VPL-HW65ES Manual de servicio

Toshiba

Toshiba TLP-791U Manual de usuario

Philips

Philips LC1341 Guía de referencia

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB Manual de usuario

NEC

NEC NP600S EDU Manual de usuario

BenQ

BenQ SH753P Manual de usuario

Eiki

Eiki EK-623U series Manual de usuario

Christie

Christie LHD700 Manual de usuario

Navitar

Navitar FX Manual de usuario

InFocus

InFocus LitePro 560 Manual de usuario

Sony

Sony SRX-R815P Manual de usuario

Vivitar

Vivitar DP1500 X Manual de usuario

Acer

Acer C20 Series Manual de usuario

Asus

Asus ZenBeam Latte Manual de usuario

BOXLIGHT

BOXLIGHT CP-322i/CP-634i Manual de usuario

JVC

JVC 1108TTH-AO-AO Manual de usuario
