DMontage- und Gebrauchsanweisung

Assembly and operating instruction

Infrarot-Strahler, Infrared heater

Deutsch .................................................................................. 3

English.................................................................................. 12

Deutsch

Inhalt

Wichtige Hinweise.......................................................................................................................................4

Technische Daten ........................................................................................................................................7

Elektrischer Anschluss................................................................................................................................7

Montage..........................................................................................................................................................8

Mindestabstände .................................................................................................................................8

Einbaubeispiel:......................................................................................................................................9

Montage an der Kabinenwand .......................................................................................................9

Senkrechte Montage in den Kabinenecken...............................................................................9

Recycling...................................................................................................................................................... 10

Service Adresse:......................................................................................................................................... 10

Gewährleistung......................................................................................................................................... 11

Allgemeine Servicebedingungen (ASB)........................................................................................... 11

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie haben ein hochwertiges technisches Gerät

erworben, mit welchem Sie lange Jahre Freude

haben werden. Dieses IR-Heizgerät wurde nach

den aktuellen europäischen Sicherheitsnormen

konstruiert, geprüft und im Herstellerwerk nach

der Qualitätsmanagementnorm DIN EN ISO

9001:2000 gefertigt.

Zu Ihrer Information ist diese ausführliche

Montage- und Bedienungsanleitung für Sie

erstellt worden. Beachten Sie insbesondere die

wichtigen Hinweise und die Angaben zum

elektrischen Anschluss.

Überprüfen Sie zunächst, ob das Gerät unbe-

schädigt bei Ihnen angekommen ist. Transport-

schäden reklamieren Sie umgehend bei der

anliefernden Spedition oder wenden Sie sich

an die Firma, die Sie beliefert hat.

Bei unsachgemäßer Montage besteht

Brandgefahr. Lesen Sie bitte diese Montag-

anleitung sorgfältig durch. Beachten Sie

besonders die Maßangaben und die nach-

folgenden Hinweise.

Achtung!

Sehr geehrter Kunde, nach den gültigen

Vorschriften ist der elektrische Anschluss

der Strahler sowie der Steuerung nur

durch einen Fachmann eines autorisier-

ten Elektrofachbetriebes zulässig.

Wir weisen Sie daher bereits jetzt darauf

hin, dass im Falle eines Garantieanspru-

ches eine Kopie der Rechnung des aus-

führenden Elektrofachbetriebes vorzule-

gen ist.

Achtung!

Nur Originalersatzteile des Herstellers

verwenden.

Eine Veränderung der im Lieferumfang

enthaltenen Leitungen kann die Funktion

beeinträchtigen und ist nicht zulässig.

Jegliche nicht autorisierte technische

Veränderung führt zum Verlust der Ge-

währleistung.

• Dieses Gerät kann von Kindern ab 8 Jah-

ren und darüber sowie von Personen mit

verringerten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel

an Erfahrung undWissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des

sicheren Gebrauchs des Gerätes unterwie-

sen wurden und die daraus resultierenden

Gefahren verstehen. Kinder dürfen nicht

mit dem Gerät spielen. Reinigung und

Benutzer-Wartung dürfen nicht von Kin-

dern ohne Beaufsichtigung durchgeführt

werden.

• Kinder sollten beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Ge-

rät spielen

• Die Montage und der Anschluss an das In-

frarot-Steuergerät muss nach Anschluss-

schema erfolgen.

• Bevor der Strahler über das Steuergerät in

Betrieb genommen wird, muss überprüft

werden, ob alle Steckverbindungen Lö-

sungssicher verbunden sind.

• Die Vorschriften nach EN 60335-2-53 (VDE

0700 Teil 53) sind innerhalb der Infrarot-

kabine zu beachten.

• In der Infrarot-Wärmekabine dürfen nur

so viele Strahler montiert werden, wie

für die Kabinengröße angegeben. Bitte

fragen Sie Ihren Kabinenhersteller oder

Händler.

Allgemeine Sicherheitsbestimmungen

• Für die Regelung bzw. Steuerung der In-

frarotstrahler ist ein geeignetes Steuerge-

rät zu verwenden. Dieses Steuergerät wird

nach der Montageanleitung des Steuerge-

rätes an der Infrarot-Wärmekabine mon-

tiert.

•

Achtung: Bedeckung der Infrarot-Wär-

metrahler verursacht

Brandge

fahr!

• Die Montage derWärmestrahler in der Ka-

bine soll so erfolgen, dass möglichst eine

gleichmäßige Rundum-Anstrahlung des

Badegastes erfolgt.

• Der Infrarot-Wärmestrahler ist nicht für

den Einbau in die Kabinendecke geeignet

und darf dort nicht montiert werden.

• Erfolgt die Montage der Infrarot-Wärme-

strahler im Rückenbereich, so muss durch

eine geeignete Schutzmaßnahme sicher-

gestellt sein, dass das beockte Schutz-

gitter nicht unbeabsichtigt eingedrückt

werden kann. Hierzu eignet sich z.B. ein

vorgebauter Holzrost.

• Beachten Sie, dass die Hauptenergieabga-

be durch die Infrarotstrahlung erfolgt.

Zusätzlich entsteht aber am Gehäuse in

der senkrechten Montage eine thermische

Wärmeabgabe. Diese Wärme kann das

Holz über dem Strahler thermisch bela-

sten! Achtung Brandgefahr!

Es muss sichergestellt sein, dass diese

heiße konvektierende Luft nach oben frei

entweichen kann.

Gegebenenfalls muss hier durch eine ge-

eignete Maßnahme (Wärmeschutzplat-

ten) verhindert werden, dass am Holz

unzulässige Temperaturen entstehen.

• Der Infrarot-Wärmestrahler ist mit einem

Silikonanschlusskabel mit 3-poligem

Steckverbinder ausgestattet. Dieser Steck-

verbinder wird mit einem freien Ausgang

an dem Steckverteiler der IR-Steuerge-

rätes verbunden.

Dabei muss beachtet werden, dass die

Sicherung gegen unbeabsichtigtes Lösen

eingerastet ist.

• Zweckmäßigerweise sollte der Steckver-

binder auf der Kabinendecke angebracht

sein.

• Beachten Sie, dass der Spezialstrahler kei-

nen mechanischen Belastungen (Stöße,

Druck) ausgesetzt wird. Ist der Strahler

einmal gebrochen, was aber beim bestim-

mungsgemäßen Gebrauch unwahrschein-

lich ist, muss er durch einen Neuen ersetzt

werden, und darf nicht mehr benutzt wer-

den.

Achtung: Brandgefahr bei ge

bro-

chenem Strahler.

• Die Oberäche des Infrarotstrahlers wird

beim Gebrauch heiß. Achten Sie darauf,

den Strahler im Betrieb nicht zu berühren.

Achtung!

Bei irgendwelchen Hauterkrankungen oder

Veränderungen vor Anwendung unbedingt

Hausarzt befragen.

• Der Infrarot-Strahler ist nur für den Ein-

bau in eine Infrarot-Wärmekabine oder

Sauna bestimmt und in Verbindung

mit einem Steuergerät zu betreiben.

Für andere Einsatzzwecke entfällt der Ga-

rantieanspruch.

Technische Daten

Spannung: 230 V 50 Hz

Gewicht: ca. 2,5 kg

Leistung:

Vitae protect 350 W

Art.-Nr. 94.6572 ohne Gitter

Art.-Nr. 94.6502 mit Gitter

Vitae protect 500 W

Art.-Nr. 94.6573 ohne Gitter

Art.-Nr. 94.5450 mit Gitter

Vitae protect 750 W

Art.-Nr. 94.6574 ohne Gitter

Art.-Nr. 94.5451 mit Gitter

Emissionsbereich: 1,4 nm - 10 nm

Maße HBT: 950 x 200 x 60 mm

Elektrischer Anschluss

Zuleitung

Steuergerät

Für den Einbau von 6 - 9 IR-Strahlern muss eine

zusätzliche Klemmverteilung mit der Bestell-Nr.

94 2046 verwendet werden.

Achtung:

Wenn die Anschlussleitung dieses Gerätes be-

schädigt wird, muss sie durch eine besondere

Anschlussleitung ersetzt werden, die vom Her-

steller oder seinem Kundendienst erhältlich ist.

Bei der Montage sollten die Anschlusslei-

tungen durch Leerrohre geführt werden oder

durch sonstige geeig-nete Maßnahmen gegen

Beschädigung geschützt werden.

Bei 750 W Strahlern max. 4 Stück (3500 W)

bei 16 A Zuleitung.

Steckmodul IR-Strahler

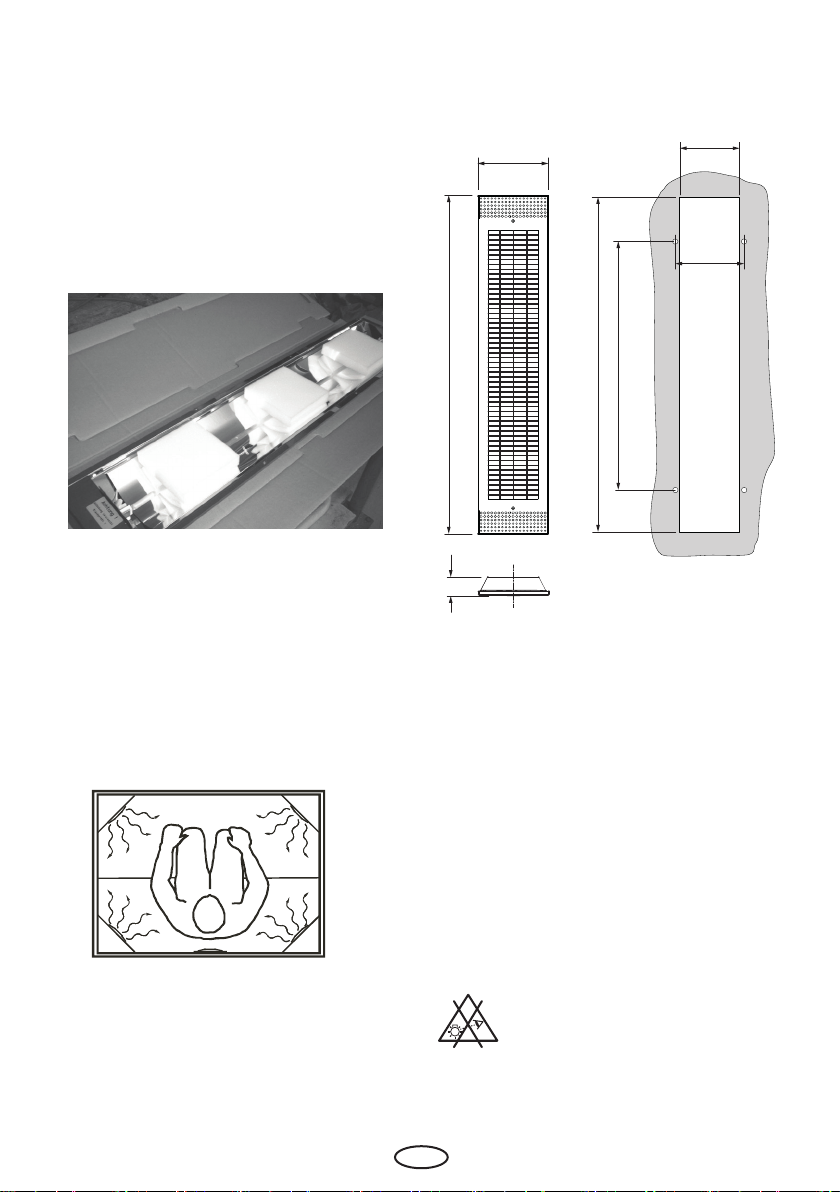

Frontansicht Wandausschnitt

950

~200

940

178

167

693

~60

Achtung!

Transportsicherung vom Vitae-Strahler entfer-

nen.

• Gerät stromlos

• Abdeckgitter entfernen

• 6 Halteklammern lösen, Scheibe entfernen

• Schaumstopolster entfernen, dabei beach-

ten, dass der Strahler nicht berührt bzw. be-

schädigt wird.

Abb. 1

Abb. 3

Sicherheitsabstände

Montage

Die Montage der Strahler sollte so erfolgen,

dass der Körper des Badegastes großächig und

möglichst rundum angestrahlt wird.

Als vorteilhaft erweist sich eine Montage in den

vier Ecken der Infrarotkabine.

Abb. 2

Den Strahler nicht direkt hinter dem Rücken an-

ordnen! Empfohlener Abstand Strahler - Mensch

ca.30 cm (siehe Abb. 2).

Zu langes Hineinblicken in den

Strahler kann zu Augenschäden führen.

Tragen Sie in diesem Fall eine geeignete

Schutzbrille.

Für die Montage muss eine Rechteckönung

gemäss Abb.3 senkrecht im Holz angebracht

werden.

Für den Wadenstrahler wird diese Önung

waagerecht ausgeführt.

Mit den beigefügten Spanplattenschrauben

kann der Strahler dann wie in Abb. 5 und 6

montiert werden.

Montage an der Kabinenwand

Abb. 5

Senkrechte Montage in den

Kabinenecken

Abb. 6

Mindestabstände

Der Mindestabstand von Strahleroberkante zur

Kabinendecke muss 7 cm betragen.

Der Mindestabstand von Strahlerunterkante

zum Holzfußboden der Kabine muss 9 cm be-

tragen. Siehe Abb. 4

Der waagerechte MIndestabstand zwischen

dem Strahler und allen brennbaren Teilen muss

4 cm betragen. Siehe Abb. 5

55,8

164

178

55,8

164

178

90°

Abb. 4

Einbaubeispiel:

mind. 50 cm

mind. 7 cm

mind. 9 cm

mind. 15 cm

IR-Emitter

Vitae

mind. 9 cm

bei zusätzlicher

oberer Sitzbank

Kabelanschluss

unten

Achtung!

Achten Sie darauf, den IR-Strahler so zu instal-

lieren, dass sich der Kabelanschluss auf der Un-

terseite bendet.

Gerät muss hinterlüftet sein!

Bitte unbedingt beachten!

Bei der senkrechten Montage (Anschluss

immer nach unten oder nach Angabe des

Kabinenherstellers) darf der Bereich über

dem Strahler nicht nach vorne mit Holz

verkleidet werden (Abb. 1). Die heiße

aufsteigende Luft, die durch die Erwär-

mung des Gehäuses entsteht, muss frei

austreten können. Brandgefahr!

Bei der waagerechten Montage im

Bereich der Waden (Wadenstrahler) darf

der Strahler nicht durch Gegenstände wie

Handtücher abgedeckt werden und muss

ggf. durch ein zusätzliches Holzgitter ge-

sichert werden. Brandgefahr!

ACHTUNG!

Bei der Montage desWadenstrahlers sind

die Maße in Abb. 4 zu beachten.

10 D

Service Adresse

EOS Saunatechnik GmbH

Schneiderstriesch 1

35759 Driedorf

Germany

Tel: +49 (0)2775 82-514

Fax: +49 (0)2775 82-431

[email protected]

www.eos-sauna.de

Verkaufsdatum:

Stempel und Unterschrift des Händlers:

Recycling

Bitte diese Adresse zusammen mit der Monta-

geanweisung gut aufbewahren.

Damit wir Ihre Fragen schnell und kompetent

beantworten können, geben Sie uns immer die

auf dem Typenschild vermerkten Daten wie Ty-

penbezeichnung, Artikel-Nr. und Serien-Nr. an.

Nicht mehr gebrauchte Geräte /

Leuchtmittel sind gem. Richtlinie

2012/19/EU bzw. ElektroG zum Recy-

celn bei einer Wertstosammelstelle

abzugeben. Nicht mit dem Hausmüll

entsorgen.

Otros manuales para Vitae protect

Tabla de contenidos

Idiomas:

Otros manuales de Calentador de EOS

EOS

EOS Vitae Compact Guía del usuario

EOS

EOS Bi-O Mat W Guía de planificación

EOS

EOS Majesty Manual de usuario

EOS

EOS Invisio Mini Guía de planificación

EOS

EOS Herkules XL S120 Manual de usuario

EOS

EOS Stativ Terra Vita II Manual de usuario

EOS

EOS Invisio Midi Manual de usuario

EOS

EOS 46.U Guía de planificación

EOS

EOS Cubo 2 Manual de usuario

EOS

EOS Gracil Manual de usuario

EOS

EOS Bi-O Thermat Guía de planificación

EOS

EOS IRS 30 Keramik Guía de planificación

EOS

EOS EOS Selection Manual de usuario

EOS

EOS Herkules XL S50 Guía de planificación

EOS

EOS Mythos S35 Manual de usuario

EOS

EOS Zeus S Manual de usuario

EOS

EOS Zeus S Manual de usuario

EOS

EOS Bi-O Mat U Guía de planificación

EOS

EOS Invisio Midi NA Manual de usuario

EOS

EOS Edge Control Manual de usuario

EOS

EOS Gracil Series Manual de usuario

EOS

EOS Invisio Midi Manual de usuario

EOS

EOS 46.U Guía de planificación

EOS

EOS VITAE Guía de instalación

Manuales populares de Calentador de otras marcas

oventrop

oventrop Regucor Series Manual de usuario

Blaze King

Blaze King CLARITY CL2118.IPI.1 Manual de usuario

ELMEKO

ELMEKO ML 150 Manual de usuario

BN Thermic

BN Thermic 830T Manual de usuario

KING

KING K Series Guía

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Guía de inicio rápido

Well Straler

Well Straler RC-16B Manual de usuario

EUROM

EUROM 333299 Manual de usuario

Heylo

Heylo K 170 Manual de usuario

Eterna

Eterna TR70W Manual de usuario

Clarke

Clarke GRH15 Manual de instrucciones

IRSAP

IRSAP The Radiator Company Ovali Manual de usuario

Empire Heating Systems

Empire Heating Systems WCC65 Manual de usuario

Wetekom

Wetekom 92 86 43 Manual de usuario

Desa

Desa SPC170-F Manual de usuario

Watlow

Watlow Watrod Electric Tubular Heaters Manual de usuario

Haverland

Haverland ECO-DRY GPS Series Manual de lista de piezas

Stelpro

Stelpro ASILVC2060 Series Manual de usuario
