Eneo VKC-146 Manual de usuario

Betriebsanleitung / Operating Manual

VKC-146

Farb CCD-Kamera mit integriertem Zoomobjektiv

VKC-146

Color CCD Camera with Integrated Zoom Lens

Inhaltsverzeichnis

Abschnitt Seite

1. Sicherheitshinweise .............................................................................. 3

2. Bezeichnung der Steuerelemente und ihre Anordnung .......................... 4

3. Kameraabgleich .................................................................................... 5

Autofokus .......................................................................................... 5

Gegenlichtkompensation .................................................................... 5

Elektronische Belichtungszeiten (High Speed Shutter/ESC) ................. 6

Zoomfunktion .................................................................................... 7

4. Pinbelegung des REMOCOM OUT-Anschlusses ..................................... 8

5. Technische Daten ................................................................................. 9

6. Maßzeichnung .................................................................................... 10

1 Sicherheitshinweise

• Bevor Sie die Kameras anschließen und in Betrieb nehmen,

lesen Sie bitte zuerst die Sicherheitshinweise und die Bedienungs-

anleitung.

• Bewahren Sie die Bedienungsanleitung für spätere Verwendung

sorgfältig auf.

• Die Kameras gegen Eindringen von Wasser und Feuchtigkeit

schützen, dies kann die Geräte dauerhaft schädigen. Sollte

dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter

diesen Bedingungen einschalten, sondern zur Überprüfung an

eine autorisierte Fachwerkstatt geben.

• Niemals das Gehäuse der Kameras öffnen. Wartung und

Instandsetzung nur durch autorisierte Fachwerkstätten.

• Die Kameras nur in einem Temperaturbereich von 0°C bis

+40°C und einer Luftfeuchtigkeit bis max. 90% betreiben.

• Die Kameras haben eine AGC - Regelung, die die Lichtempfind

lichkeit bei dunkleren Szenen automatisch erhöht. Das Bild

kann dadurch körnig wirken, was aber kein Fehler ist.

• Bei Aufnahmen von sehr hellen Objekten (z. B. Lampen), sind

im Monitorbild eventuell senkrechte Streifen zu sehen (Smear-

Effekt), oder die Ränder werden unscharf (Blooming). Dies tritt

vor allem beim automatischen Shutterbetrieb (ESC) auf. Dies ist

ein Merkmal des CCD - Bildwandlers und kein technischer Fehler.

Die Kameras dürfen nie:

• außerhalb ihrer technischen Daten benutzt werden

Zerstörung der Kamera).

• mit geöffneter Blende gegen die Sonne gerichtet werden

(Zerstörung des Sensors).

• Zur Reinigung der Gerätegehäuse immer nur ein mildes Haushalts-

mittel verwenden. Niemals Verdünner oder Benzin benutzen, dies

kann die Oberfläche dauerhaft schädigen.

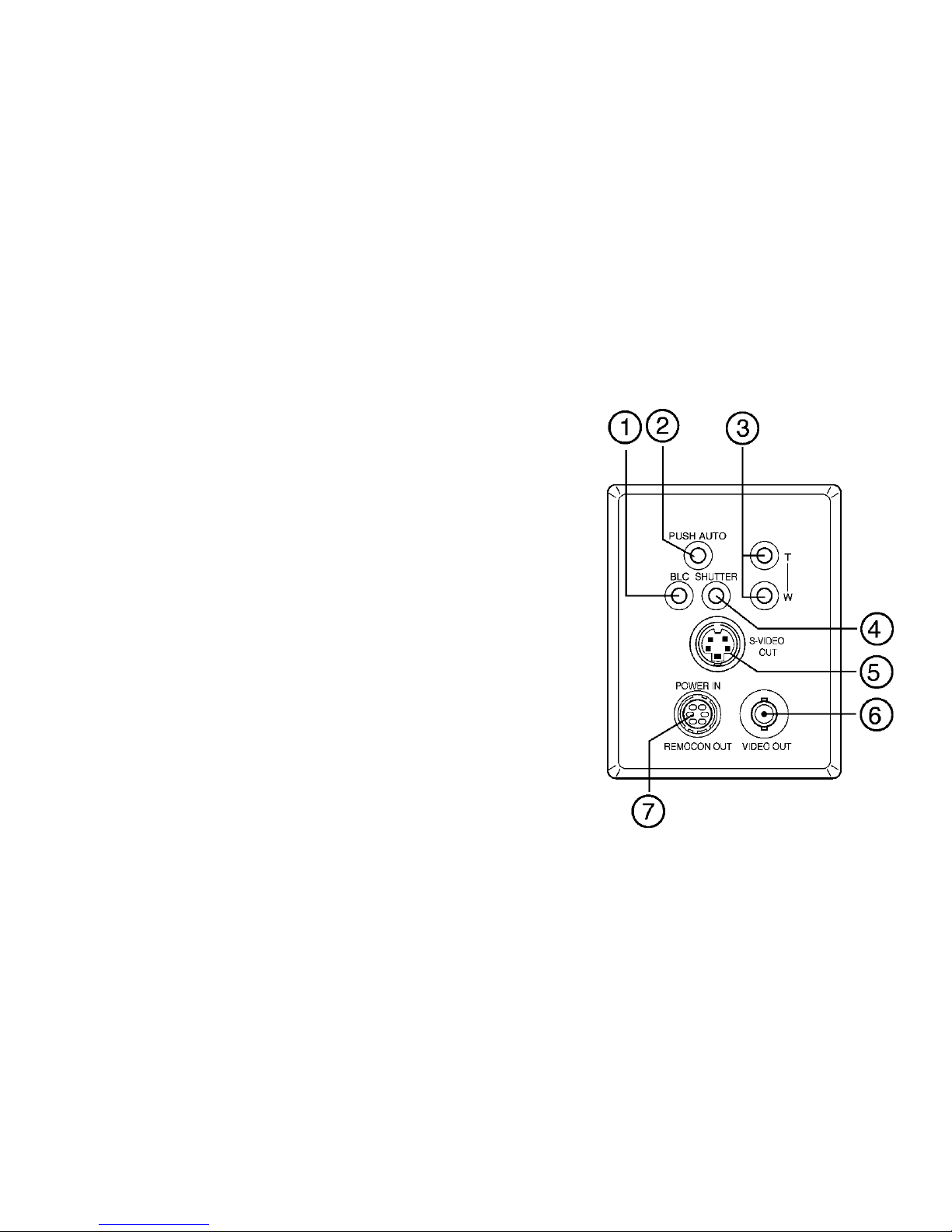

2 Bezeichnung der Steuerelemente und ihre Anordnung

1. BLC (Gegenlichtkompensation):

Wenn Sie diese Taste drücken, während Sie ein Objekt mit starker

Hintergrundbeleuchtung betrachten, stellt sich die Kamera automatisch

auf den hohen Kontrast ein.

2. PUSH AUTO (Autofokus):

Drücken Sie diese Taste und halten sie gedrückt, damit die Funktion

Autofokus aktiviert wird.

3. T - W (Zoom):

Drücken Sie T (Tele), um den Bildausschnitt zu verkleinern und W

(Weitwinkel), um den Bildausschnitt zu vergrößern.

4. SHUTTER (Elektronische Belichtungsregelung):

Benutzen Sie diese Taste zur Festlegung der Belichtungs-(Shutter-) Zeit.

5. S-VIDEO OUT (S-Video-Ausgang):

Dies ist ein Ausgang für getrennte Y/C-Videosignale.

6. VIDEO OUT (Videoausgang):

Schließen Sie diesen Ausgang an den Videoeingang eines externen

Geräts, wie z. B. Monitor, Verteiler, Videorekorder an.

7. POWER IN; REMOCON OUT (Stromversorgung und Fernsteuerung):

Schliessen Sie hier die DC-Spannungsversorgung und ggf. die externe

Steuerung für eine Fokus- und Zoomverstellung an.

3 Kameraabgleich

Autofokus

Falls die Fokuseinstellung der Kamera, aufgrund

• einer Objektänderung (durch Veränderung der Zoomeinstellung)

• einer Änderung der Kamerarichtung

kein scharfe Abbildung mehr ergibt, drücken Sie die Taste: PUSH AUTO und

halten sie gedrückt, um die Autofokusfunktion zu aktivieren.

Gegenlichtkompensation (BLC)

• Drücken Sie die Taste BLC, falls die Hintergrundbeleuchtung zu groß ist.

• Drücken Sie BLC erneut, um diese Funktion wieder abzuschalten.

Elektronische Belichtungszeiten

(High Speed Shutter/ESC)

Ihre Kamera ist mit einer elektronischen Shutterregelung ausgestattet, die

ein Verwischen durch schnelle Bewegungen verhindern soll.

Drücken Sie die Taste SHUTTER, bis die gewünschte Belichtungszeit

eingestellt ist.

1/50 (normal) -> (Ff) -> 1/125 -> 1/250 -> 1/500 -> 1/1.000 -> 1/2.000

-> 1/4.000 -> 1/10.000 -> 1/50 (normal) ->

• Für schnell bewegte Objekte (wie z. B. einen Golfschläger) kann eine

Einstellung von 1/2.000 und höher sinnvoll sein.

• Im höheren Bereich reduziert die High Speed Shutter-Einstellung

erheblich die Helligkeit. Falls das Bild zu dunkel ist, kann es erforderlich

sein, auf die normale Belichtungszeit zurückzuschalten.

Zoomfunktion

Diese Funktion erlaubt es Ihnen, den Bildausschnitt zu verändern.

• Drücken Sie die Taste T (Tele), um ein Objekt zu vergrößern.

• Drücken Sie die Taste W (Weitwinkel), um den Bildwinkel zu vergrößern.

4 Pinbelegung des REMOCON OUT-Anschlusses

Die Zoom- und Fokusfunktion der Kamera kann über diese Buchse mit

einem externen Bediengerät angesteuert werden.

Pin No. Beschreibung

1 Zoom (-: TELE, +: WIDE)

2 Focus (+: NEAR, -: FAR)

3 A/D

4 COM. (Zoom, Focus)

5 GND

6 POWER IN (DC 12 V)a

Eingangs-Steuerspannung an Pin 1,2

Pin No. 1 2

Nennspannung ±6 V ±6 V

+ +3 V ~ +13 V

- -3 V ~ -13 V

Spannungsbereich

Eingangsspannung an Pin 6: DC 12 V ±2 V (max. 16 V)

5.0 Technische Daten

Aufnahmesensor 1/4" Interline Transfer CCD

System CCIR/PAL

Signalverarbeitung Digital (DSP)

Synchronisation Intern

Empfindlichkeit bei Min. 2,0 Lux bei F1,6 (AGC-Ein)

50% Videosignal

Horizontale Auflösung 480 TV-Linien

Aktive Bildelemente Ca. 440.000, 752 (H) x 582(V)

Signal-/Rauschabstand > 46 dB (AGC ausgeschaltet)

Linearer Shutter (ESC) 1/50 bis 1/10.000 sek.

Videoausgang FBAS: 1 Vss, 75 Ohm

Y/C: Y 1,0 Vss; C 0,3 Vss, 75 Ohm

Weißabgleich Automatisch (2.800°K bis 8.500°K)

Verstärkungsregelung (AGC) Ja

Apertur-Korrektur Ja

(Konturenschärfe)

Gegenlichtkompensation Ja, Ein-/Ausschaltbar

(BLC)

Kamerabefestigung 1/4"-20 UNC Gewinde an der

Gehäuseober- und -unterseite

Objektiv

Brennweitenbereich F1,6/3,9-63 mm (16x Zoom)

Blendensteuerung Auto-Iris

Fokuseinstellung Automatisch/Manuell

Kürzeste Einstellentfernung W: 1 cm; T: 90 cm

(M.O.D.)

Externe Einstellungen BLC Ein/Aus, Shutterzeit, Objektiv

Tele/Weitwinkel, Fokus

Autom./Man.

Externe Anschlüsse Video (BNC), Y/C (Mini DIN),

Spannungs-/

Fernbedieneingang (6-pol.)

Betriebsspannung 12 VDC (±2 V)

Leistungsaufnahme 4,3 W

Temperaturbereich 0°C bis +40°C

Abmessungen (H x B x T) Siehe Maßzeichnung

Farbe RAL 9002

Gewicht 540 g

Lieferumfang 6-pol. Stecker

6 Masszeichnung

173.3

PUSH AUTO T

BLC SHUTTER

POWER IN

REMOCON OUT VIDEO OUT

S-VIDEO

234

58.6

64.4

73.6

Maße: mm

Änderungen vorbehalten.

Technical changes reserved.
