Eneo VMC-6.4LED-P1A Manual de usuario
Quick Installation Guide
6.4" TFT LCD Color Monitor
VMC-6.4LED-P1A
DE
EN
FR
PL
RU
22
Sicherheitshinweise
Bitte beachten Sie auch die beiliegenden Sicherheitshinweise und lesen
Sie diese Anleitung vor Inbetriebnahme sorgfältig durch. Wichtige Hinweise
sind mit einem Achtungsymbol gekennzeichnet.
MODEPOWER
Modus ◂ (-) ▸ (+) Power LED
1x LCD-Monitor
1x Netzteil 100~240VAC
1x Anschluss Set
1x Standfuß
1x Betriebsanleitung
Lieferumfang
Produktbeschreibung und Anschlüsse
3
DE
EN
FR
PL
RU
3
DE
EN
FR
PL
RU
1. Verbinden Sie Audio/Video Kabel mit dem Anschluss AV1 oder AV2.
2. Schließen Sie die 12VDC Spannunsversorgung an die DC Buchse an.
3. Stellen Sie den Netzschalter auf "ON" und drücken Sie den Power
Schalter für “ON”.
4. Wählen Sie AV1 oder AV2 durch dürcken von ◂ (AV2) oder ▸ (AV1).
5. Drücken Sie "Mode" um Kontrast → Helligkeit → Sättigung → Schärfe →
Spiegel Einstellung (R/L/U/D) → Lautstärke auszuwählen.
6. Drücken Sie ◂ oder ▸ um die Werte von 0 to 100 einzustellen.
7. Das Drücken von Power ON/OFF steuert die Stromversorgung des
LCD Monitors. Zum Ausschalten muss die Spannungsversorgung nicht
getrennt werden.
Netzschalter DC IN AV1 AV2
Netzteil
DC IN
(+12V)AV1
AV2
Kamera
Kamera
LCD Monitor
Erste Schritte
Anschlussbeispiele
44
Netzteil
DC IN
(+12V)
AV1
AV2
Kamera
VCD
LCD Monitor
Netzteil
DC IN
(+12V)
AV1
AV2
VCR
VCD
LCD Monitor
5
DE
EN
FR
PL
RU
Notes on safety
Please also pay attention to the enclosed safety instructions, and carefully
read through this instruction guide before initial operation.
Important points of advice are marked with a caution symbol.
MODEPOWER
Mode ◂ (-) ▸ (+) Power LED
1x LCD-Monitor
1x Power supply 100~240VAC
1x Connection kit
1x Table stand
1x Operation manual
Parts supplied
Product description and connections
6
1. Connect Audio/Video cable into either AV1 or AV2 properly.
2. Plug in DC 12V power supply into DC jack.
3. Turn Power Switch “ON” and press Power “ON”.
4. Select AV1 or AV2 by pressing ◂ (AV2) or ▸ (AV1).
5. Press “Mode” to select Contrast → Brightness → Saturation → Sharp-
ness → Mirror Setting (R/L/U/D) → Volume.
6. Press ◂ or ▸ to adjust values from 0 to 100.
7. Pressing Power on/off can control power of LCD monitor. There is no
need to plug out DC +12V for turning off.
Power Switch DC IN AV1 AV2
Adaptor
DC IN
(+12V)AV1
AV2
Camera
Camera
LCD Monitor
Getting started

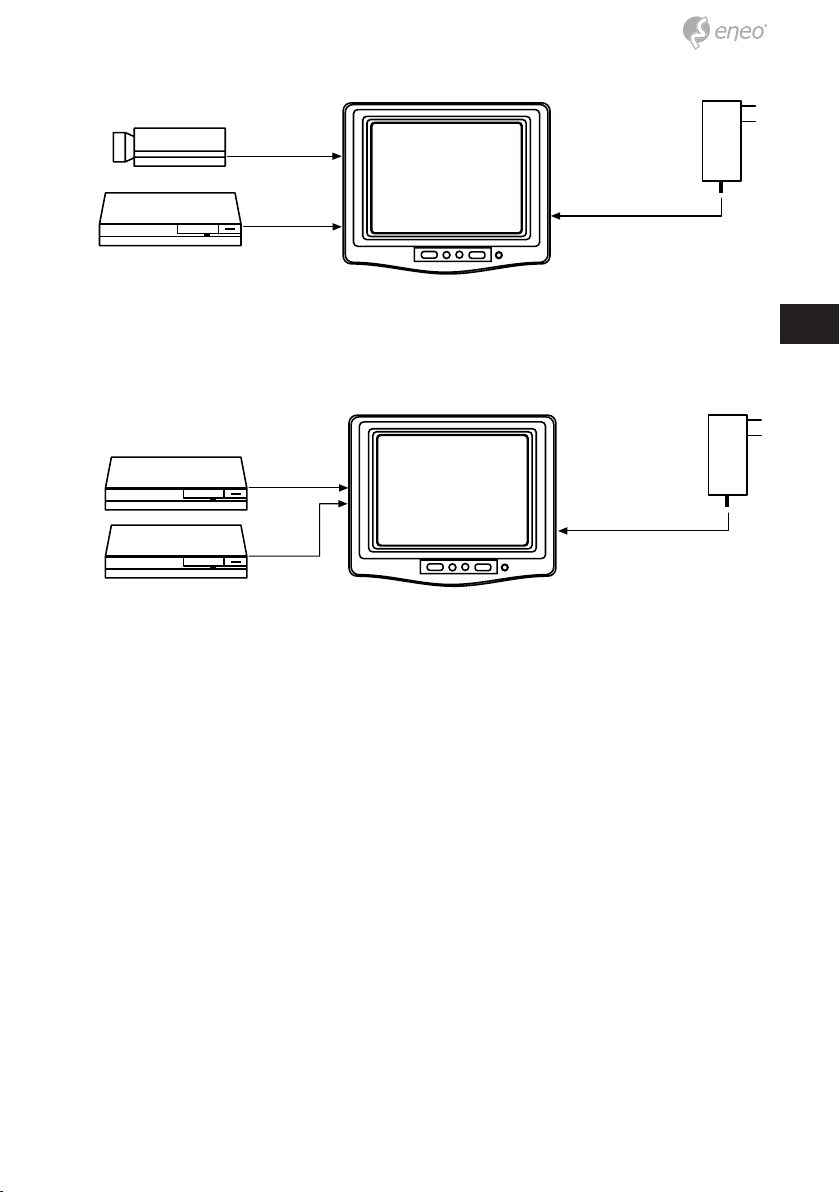

Sample connections
7
DE
EN
FR
PL
RU
Adaptor
DC IN
(+12V)
AV1
AV2
Camera
VCD
LCD Monitor
Adaptor
DC IN
(+12V)
AV1
AV2
VCR
VCD
LCD Monitor
88
Consignes de sécurité
Respectez les consignes de sécurité ci-après et lisez attentivement cette
notice avant toute utilisation.
Les remarques importantes sont identifiées par le symbole
« Attention ».
MODEPOWER
Mode ◂ (-) ▸ (+) AlimentationDEL
1x écran LCD
1x alimentation 100~240VAC
1x kit de connexion
1x support de table
1x mode d´emploil
Contenu de la livraison
Description du produit
9
DE
EN
FR
PL
RU
9
DE
EN
FR
PL
RU
1. Raccorder correctement le câble audio/vidéo soit sur AV1, soit sur AV2.
2. Raccorder le câble d´alimentation DC 12V dans la prise jack DC.
3. Appuyer sur le bouton “ON” pour allumer.
4. Sélectionnez AV1 ou AV2 en appuyant sur ces touches ◂ (AV2) ou ▸
(AV1).
5. Appuyer sur "Mode" pour sélectionner le Contrast (contraste) → Bri-
ghtness (luminosité) → Saturation (saturation) → Sharpness (netteté) →
Mirror Setting -R/L/U/D- (mise en miroir - droite/gauche/haut/bas) →
Volume (volume).
6. Appuyer sur◂ ou ▸ pour régler les valeurs de 0 à 100.
7. Appuyer sur marche/arrêt pour allumer le moniteur LCD. Il n´est pas
nécessaire de retirer la prise pour éteindre l´appareil.
Power Switch
(interrupteur)
DC IN
(entrée CC)
AV1 AV2
Adaptateur
DC IN
(+12V)AV1
AV2
Caméra
Caméra
Moniteur LCD
Démarrage
Exemples de connexion
1010
Adaptateur
DC IN
(+12V)
AV1
AV2
Caméra
VCD
Moniteur LCD
Adaptateur
DC IN
(+12V)
AV1
AV2
VCR
VCD
Moniteur LCD
