Endress+Hauser Liquipoint T FTW32 Manual de usuario

KA204F/00/a6/02.05

52016590

Operating Instructions

Liquipoint T FTW31, FTW32

de - Füllstandgrenzschalter

mit integriertem Elektronikeinsatz

en - Level Limit Switch

with integrated electronic insert

fr - Détecteur de niveau

avec électronique intégrée

it - Detector de nivel

con electrónica integrada

es - Interruttore di livello

con inserto elettronico integrato

nl - Niveauschakelaar

met geïntegreerde elektronika

2Endress+Hauser

de - Inhalt

Sicherheitshinweise 4

Geräte-Identifikation 6

Einbau 8

Seile kürzen 10

Stäbe kürzen 12

Einstellungen 15

Anschluss 18

Funktionsprüfung 21

Standardeinstellung 24

Wartung 27

Technische Daten 28

Zubehör 31

Fehlersuche 32

Ergänzende Dokumentation 40

"Achtung!

= verboten;

führt zu fehlerhaftem Betrieb

oder Zerstörung.

en - Contents

Notes on Safety 4

Device Identification 6

Installation 8

Shorten ropes 10

Shorten rods 12

Setting-up 15

Connections 18

Functional test 21

Standard setting 24

Maintenance 27

Technical Data 28

Accessories 31

Trouble-shooting 33

Supplementary Documentation 40

"Caution!

= forbidden;

leads to incorrect operation

or destruction.

fr - Sommaire

Conseils de sécurité 4

Dénomination 6

Montage 8

Raccourcir les câbles 10

Raccourcir les tiges 12

Réglages 15

Raccordement 18

Test de fonction 21

Réglage standard 24

Entretien 27

Caractéristiques techniques 28

Accessoires 31

Recherche de défauts 34

Documentation complémentaire 40

"Attention!

= interdit; peut provoquer

des dysfonctionnements

ou la destruction.

Endress+Hauser 3

es - Indice

Notas sobre seguridad 5

Identificación del equipo 6

Montaje 8

Acortar el cable 10

Acortar la varilla 12

Ajuste 15

Conexiones 18

Prueba de funcionamiento 21

Ajuste estándar 24

Mantenimiento 27

Datos técnicos 28

Accesorios 31

Identificación de fallos 35

Documentación suplementaria 40

"Atención!

= Prohibido; peligro

de mal funcionamiento

o de destrucción.

it - Indice

Note sulla sicurezza 5

Identificazione dello strumento 6

Montaggio 8

Accorciamento funi 10

Accorciamento aste 12

Messa in servizio 15

Collegamenti elettrici 18

Test funzionamento 21

Impostazione standard 24

Manutenzione 27

Dati tecnici 28

Accessori 31

Individuazione e eliminazione

delle anomalie 36

Documentazione supplementare 40

"Attenzione!

= Vietato;

pericolo

di malfunzionamento

o di distruzione.

nl - Inhoud

Veiligheidsinstructies 5

Instrument-identificatie 6

Inbouw 8

Kabel inkorten 10

Staaf inkorten 12

Instellingen 15

Aansluiting 18

Functietest 21

Standaardinstelling 24

Onderhoud 27

Technische gegevens 28

Toebehoren 31

Fout zoeken 37

Aanvullende documentatie 40

"Opgelet!

= verboden;

leidt tot foutieve werking

of storing.

4Endress+Hauser

de - Sicherheitshinweise

Der Liquipoint T FTW31, FTW32

darf nur als Füllstandgrenzschalter

für leitfähige Flüssigkeiten ver-

wendet werden.

Bei unsachgemäßem Einsatz

können Gefahren von ihm

ausgehen.

Das Gerät darf

nur von

qualifiziertem und

autorisiertem Fachpersonal

unter strenger Beachtung dieser

Betriebsanleitung,

der einschlägigen Normen,

der gesetzlichen Vorschriften

und der Zertifikate

(je nach Anwendung)

eingebaut, angeschlossen,

in Betrieb genommen und

gewartet werden.

In der Gebäudeinstallation ist ein

Netzschalter für das Gerät leicht

erreichbar in dessen Nähe zu

installieren.

Er ist als Trennvorrichtung für

das Gerät zu kennzeichnen.

en - Notes on Safety

The Liquipoint T FTW31, FTW32

is designed for level limit detection

in liquids.

If used incorrectly it is possible that

application-related dangers may

arise.

The level limit switch may be

installed, connected,

commissioned, operated and

maintained

by qualified and

authorised personnel only

under strict observance of these

operating instructions,

any relevant standards,

legal requirements, and, where

appropriate, the certificate.

Install an easily accessible power

switch in the proximity of the

device.

Mark the power switch as a

disconnector for the device.

fr - Conseils de sécurité

Le Liquipoint T FTW31, FTW32

doit être exclusivement utilisé

comme détecteur de niveau pour

liquides.

Il peut être source de danger en cas

d’utilisation non conforme aux

prescriptions.

L’appareil ne doit être installé,

raccordé, mis en service et

entretenu

que par un personnel

qualifié et autorisé

, qui tiendra

compte des indications contenues

dans la présente mise en service,

des normes en vigueur et

des certificats disponibles

(selon l’application).

Installer un commutateur réseau à

proximité immédiate de l’appareil,

en veillant à ce qu’il soit facilement

accessible.

Marquer ce commutateur comme

prise de coupure de

l’appareil.

Endress+Hauser 5

es - Notas sobre seguridad

El detector de nivel Liquipoint T

FTW31, FTW32 ha sido diseñado

para la detección de límite en

fluidos.

Su empleo inapropiado puede

resultar peligroso. El equipo

deberá ser montado, conectado,

instalado y mantenido

única y

exclusivamente por personal

cualificado y autorizado

bajo rigurosa observación de las

presentes instrucciones de servicio,

de las normativas y

legislaciones vigentes,

así como de los certificados

(dependiendo de la aplicación).

Instalar un interruptor de fácil

acceso en las proximidades del

equipo.

Identificar el interruptor como

desconectador del equipo.

it - Note sulla sicurezza

Il Liquipoint T FTW31, FTW32

è particolarmente studiato per

l'impiego come soglia di livello

in liquidi.

Un'installazione non corretta può

determinare pericolo.

Lo strumento può essere montato

solamente da personale

qualificato ed autorizzato

La messa in esercizio e la

manutenzione devono rispettare le

indicazioni di collegamento,

le norme e i certificati di seguito

riportati.

Installare un interuttore per

l'alimentazione in prossimità

del dispositivo.

Marcare l'interuttore come

disconnessione del dispositivo.

nl - Veiligheidsinstructies

Gebruik de Liquipoint T FTW31,

FTW32 alleen als niveauschakelaar

voor vloeistoffen.

Indien niet correct gebruikt

kunnen gevaarlijke situaties

ontstaan.

Het instrument

alleen door

gekwalificeerd en

geautoriseerd personeel

laten

inbouwen, aansluiten, in bedrijf

nemen en onderhouden.

Neem de instructies in deze

Inbedrijfstellingsvoorschriften,

de desbetreffende normen,

de wettelijke voorschriften en

eventuele certificaten in acht.

Installeer een makkelijk bereikbare

voedingschakelaar in de nabijheid

van het instrument.

Kenmerk de voedingschakelaar

specifiek voor het instrument.

6Endress+Hauser

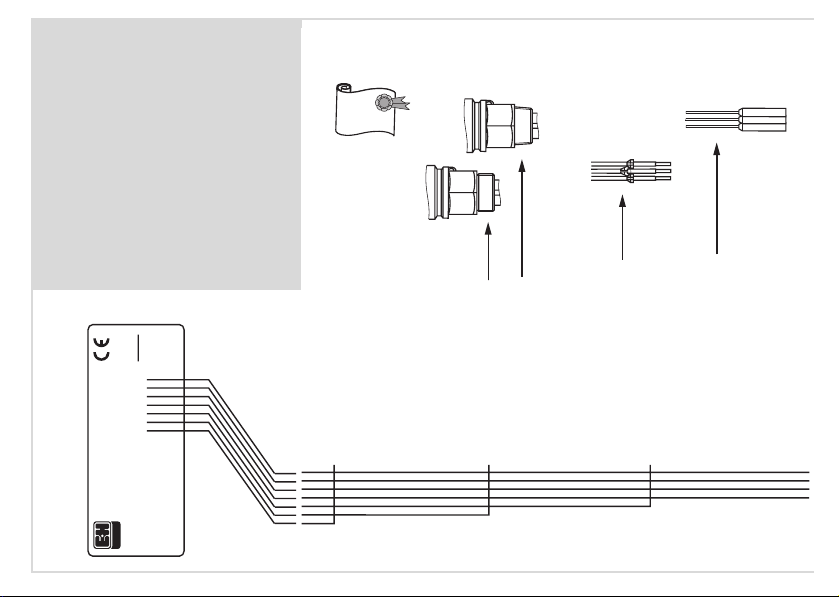

de - Geräte-Identifikation

en - Device Identification

fr - Dénomination

es - Identificación del equipo

it - Identificazione dello

strumento

nl - Instrument-identificatie

IP 66

L = ###

ENDRESS+HAUSER

Liquipoint T

Order Code: FTW31/32 - #######

Ser.No.:####

Insp.:

G 1 PPS

NPT 1 PPS

Stäbe / Rods / /

Varilla / Aste / Staven

2, 316L

3, 316L

Seile / Ropes / /

Cable / Funi / Kabels

2, 316Ti

3, 316Ti

FTW31

FTW32

½, ISO228,

½, ANSI,

Tiges

Câbles

, WHG,

ATEX II 3 G EEx nA(L)/nC(L) IIC T6, WHG,

ATEX II 2 G EEx ia IIC T5...T6, WHG,

Endress+Hauser 7

FTW31

FTW32

........ mm (100...4000 mm)

........ in (4...157 in)

1000 mm

2000 mm

72 in

........ mm (250...15000 mm)

........ in (10...590 in)

180 in

M20

NPT

G ½

FEWxx

Nachrüstung / retrofit / /

/ modifica / latere in te bouwen

FEW52, PNP 10.8...45 V DC

FEW54, 20...253 V AC, 20...55 V DC

FEW58, NAMUR

Equip. ultérieur

extraible

Leckage Überwachung / Leakage detection /

/ Lek detectie

Détection de fuite Detección de fugas

Rilevamento perdita

ohne / without / sans / sin / senza / zonder

andere / others / autres / otros / altri / andere

8Endress+Hauser

de - Einbau

Für Seil-/Stabsonden

en - Installation

For rope/rod probes

fr - Montage

pour sondes à câbles/tiges

es - Montaje

Para sonda de cable/varilla

it - Montaggio

Per sonde ad asta/fune

nl - Inbouw

Voor kabel-/staafelektroden

*Nur bei 2-Stabsonden

möglich

Only possible with

2-rod probes

Seulement possible

pour sondes à2 tiges

Posible únicamente

con 2 sondas de varilla

Possibile solo

con 2 sonda ad asta

Alleen bij 2-staafelektroden

mogelijk

Endress+Hauser 9

de -

Falscher Einbau

en -

Incorrect Mounting

fr -

Montage incorrect

es -

Montaje incorrecto

it -

Montaggio errato

nl -

Foutieve inbouw

10 Endress+Hauser

de - Seile kürzen

Achtung: Isolation nicht

beschädigen

en - Shorten ropes

Caution: do not damage insulation

fr - Raccourcir les câbles

Attention : ne pas endommager

l'isolation

es - Acortar el cable

Atención: no dañe el aislamiento

it - Accorciamento funi

Attenzione: non danneggiare

l'isolamento

nl - Kabel inkorten

Attentie: isolatie niet beschadigen

1 = Masse / Earth / Terre /

Tierra / Terra / Aarde

2 = MAX

3 = MIN

ø2.5 mm

11 mm

ø1mm

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Cambiar de Endress+Hauser

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Manual de usuario

Endress+Hauser

Endress+Hauser OTR31 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant FTL41 Especificaciones técnicas

Endress+Hauser

Endress+Hauser Soliphant M FTM52 Manual de usuario

Endress+Hauser

Endress+Hauser Liquipoint FTW 31 Manual de usuario

Endress+Hauser

Endress+Hauser RTA421 Manual

Endress+Hauser

Endress+Hauser Liquiphant S FTL70 7 Series Manual de usuario

Endress+Hauser

Endress+Hauser Liquipoint T FTW31 Manual de usuario

Endress+Hauser

Endress+Hauser minicap FTC 262 Manual de usuario

Endress+Hauser

Endress+Hauser MPC2000 MPC2 Manual de usuario

Endress+Hauser

Endress+Hauser Soliswitch FTE20 Manual de usuario

Endress+Hauser

Endress+Hauser Liquipoint T FTW31 Manual de usuario

Endress+Hauser

Endress+Hauser Cerabar M Manual de usuario

Endress+Hauser

Endress+Hauser Thermophant T TTR31 Manual de usuario

Endress+Hauser

Endress+Hauser prosonic T FTU 230 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant FTL51B Manual de usuario

Endress+Hauser

Endress+Hauser Thermophant T TTR31 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant M FTL50 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant S FTL70 Manual de usuario

Endress+Hauser

Endress+Hauser minicap FTC 262 Manual de usuario

Endress+Hauser

Endress+Hauser Liquiphant M FTL50 Manual de usuario

Endress+Hauser

Endress+Hauser Nivotester FTL325N-3 3 Series Manual de usuario

Endress+Hauser

Endress+Hauser IO-Link Ceraphant PTC31B Manual de usuario

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Especificaciones técnicas

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
