Operating Instructions

Soliphant M FTM50, FTM51, FTM52

DE- Mit Separatgehäuse:

Demontage und Montage des Sensors

EN- With separate housing:

Demounting and mounting of the sensor

FR - Avec boîtier séparé :

Démontage et montage du capteur

ES - Con cabezal separado:

Desmontaje y montaje del sensor

IT - Con custodia separata:

Smontaggio e montaggio del sensore

NL- Met separate behuizing:

demontage en montage van de sensor

KA00273F/00/A6/13.16

71310256

2Endress+Hauser

de - Inhalt

Erforderliches Werkzeug 3

Explosionszeichnung

mit Teilebezeichnung 4

Sensor demontieren 6

Sensor einschrauben 10

Sensor montieren 11

Ergänzende Dokumentation 16

es - Índice

Herramientas necesarias 3

Vista del diseño

con descripción de las piezas 4

Desmontaje del sensor 6

Enroscado del sensor 10

Montaje del sensor 11

Documentación suplementaria 16

en - Contents

Tools required 3

Exploded view drawing

with description of parts 4

Demounting the sensor 6

Screw in the sensor 10

Mounting the sensor 11

Supplementary Documentation 16

it - Indice

Utensili richiesti 3

Disegno esploso

e descrizione delle parti 4

Smontaggio del sensore 6

Avvitamento del sensore 10

Montaggio del sensore 11

Documentazione addizionale 16

fr - Sommaire

Outils requis 3

Vue éclatée

avec désignation des pièces 4

Démonter le capteur 6

Visser le capteur 10

Monter le capteur 11

Documentation complémentaire 16

nl - Inhoud

Noodzakelijk gereedschap 3

Detailtekening

met onderdeel beschrijving 4

Sensor demonteren 6

Sensor inschroeven 10

Sensor monteren 11

Aanvullende documentatie 16

Endress+Hauser 3

de - Erforderliches Werkzeug

Gabelschlüssel:

22 mm, 32 mm, 50 mm

Seegerringzange

Steckhilfe

(Teilenummer: 71026213)

es - Herramientas necesarias

Llave de tuerca:

22 mm, 32 mm, 50 mm

Pinza para anillo de Seeger

Ayuda de enchufe

(Número de pedido: 71026213)

en - Tools required

Open-end wrench:

22 mm, 32 mm, 50 mm

Pliers for Seeger circlip ring

Plugging tool

(Part number: 71026213)

it - Utensili richiesti

Chiave:

22 mm, 32 mm, 50 mm

Pinza per anello elastico

Apposito utensile

(Número de codice: 71026213)

fr - Outils requis

Clé à fourche :

22 mm, 32 mm

, 50 mm

Pince à circlips

Guide d'enfichage

(Numéro de référence : 71026213)

nl - Noodzakelijk gereedschap

Steeksleutel:

22 mm, 32 mm, 50 mm

Borgringtang

Insteektool

(Onderdeelnummer: 71026213)

4Endress+Hauser

de - Explosionszeichnung

mit Teilebezeichnung

en - Exploded view drawing

with description of parts

fr - Vue éclatée

avec désignation des pièces

es - Vista del diseño

con descripción de las piezas

it - Disegno esploso e descrizione

delle parti

nl - Detailtekening

met onderdeel beschrijving

Endress+Hauser 5

1)1)

2)2)

3)3)

4)4)

5)5)

6)6)

7)7)

8)8)

9)9)

10)10)

111)1)

12)12)

Druckschraube / Pressure screw /Druckschraube /Pressure screw /

VVis de pression /is de pression /TTornillo de compresión /ornillo de compresión /

VVite di pressione / Drukschroefite di pressione /Drukschroef

Einsatzdichtung / Sealing insert /Einsatzdichtung /Sealing insert /

Joint / JuntJoint /Junta de sellado /ade sellado /

Inserto di tenutInserto di tenuta/a/AfdichtingAfdichting

Kabelverschraubung / Cable gland /Kabelverschraubung /Cable gland /

Presse-étoupe / Racor atornillo pPresse-étoupe /Racor atornillo para cables /ara cables /

Pressacavo / WPressacavo /Wartelartel

Adapter /Adapter /Adapter / AdaptAdapter /Adaptateur /ateur /

AdaptAdaptador /ador /AdattAdattatore / Adapteratore /Adapter

O-Ring / O-ring / Joint torique /O-Ring /O-ring /Joint torique /

JuntJunta tórica / O-Ring / O-ringatórica /O-Ring /O-ring

Ringöse 2x /Ringöse 2x /

Eye ring 2x /Eye ring 2x /

Cosse à anneau 2x /Cosse àanneau 2x /

2 x remache de terminales /2xremache de terminales /

2 morsetti ad anello /2morsetti ad anello /

Oogring 2x / Schroef / VOogring 2x /Schroef /Veerringeerring

Seegerring / Seeger circlip ring /Seegerring /Seeger circlip ring /

CirclipCirclips/s/Anillo de Seeger /Anillo de Seeger /

Anello elastico / BorgringAnello elastico /Borgring

Schlauchklemme / Hose clip /Schlauchklemme /Hose clip /

Collier de serrage /Collier de serrage /Abrazadera pAbrazadera para tubo flexible /ara tubo flexible /

FascettFascetta del tubo / Slangklemadel tubo /Slangklem

Isolierschlauch / Insulating sleeve /Isolierschlauch /Insulating sleeve /

Gaine isolante / Manguito aislante /Gaine isolante /Manguito aislante /

TTubo di isolamento / Isolatieslangubo di isolamento /Isolatieslang

Litze / SLitze /Strand / Fil /trand /Fil /

Cordón de hilos / Filo / KabelCordón de hilos /Filo /Kabel

SStecker 4p + Halteclip / Plug 4p + mounting clip /tecker 4p +Halteclip /Plug 4p +mounting clip /

Connecteur 4p + clip de maintien /Connecteur 4p +clip de maintien /

Enchufe 4p + clip de sujeción /Enchufe 4p +clip de sujeción /

SSpina a 4 poli + anello di tenutpina a4poli +anello di tenuta/a/

SStekker 4p + bevestigingscliptekker 4p +bevestigingsclip

SSteckverbinder / pin-and-socket connector /teckverbinder /pin-and-socket connector /

Connecteur / Conector enchufable /Connecteur /Conector enchufable /

Connettore / ConnectorConnettore /Connector

Schraube / FederringSchraube /Federring

Screw / SScrew /Spring washerpring washer

VVis / Rondelle élastiqueis / Rondelle élastique

TTornillo / Muelle fijadorornillo /Muelle fijador

VVite / Rondella elasticaite /Rondella elastica

1)1)

2)2)

3)3)

4)4)

5)5)

6)6)

7)7)

8)8)

9)9)

10)10)

111)1)

12)12)

6Endress+Hauser

de - Sensor demontieren

1. Druckschraube öffnen.

2. Druckschraube und Einsatz-

dichtung nach oben schieben.

en - Demounting the sensor

1. Loosen the pressure screw.

2. Push up the pressure screw and

the sealing insert.

fr - Démonter le capteur

Desserrer la vis de pression.

2. Pousser la vis de pression et le joint

vers le haut.

es - Desmontaje del sensor

1. Aflojar el tornillo de compresión.

2. Subir el tornillo de compresión y la

junta de sellado.

it - Smontaggio del sensore

1. Aprire la vite di pressione.

2. Spingere verso l'alto la vite di

pressione e l'inserto di tenuta.

nl - Sensor demonteren

1. Drukschroef opendraaien.

2. Drukschroef en afdichting naar

boven schuiven.

2.2.

1.1.

2222

5050

Endress+Hauser 7

4.4.

3.3.

3232

5050

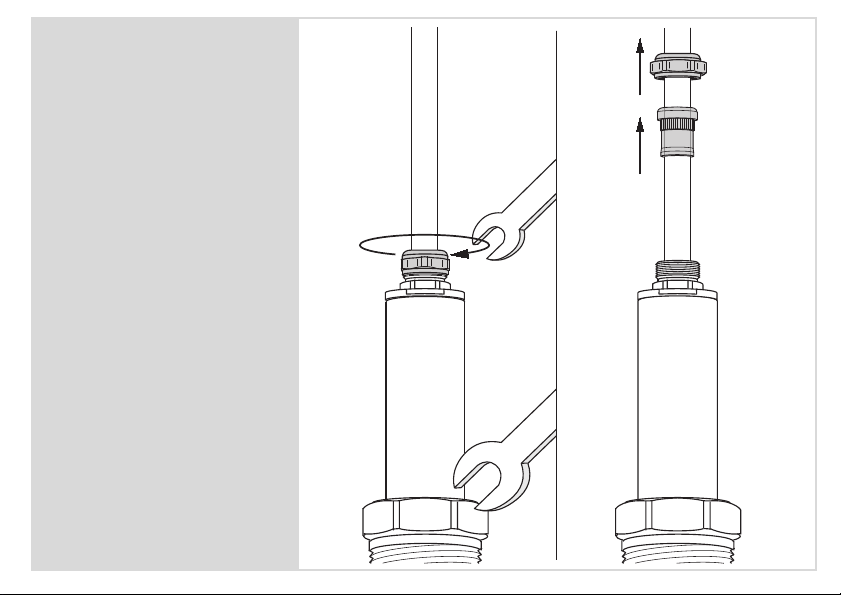

de -

3. Adapter losschrauben;

dabei die Kabelverschraubung

nicht lösen. Hülse kontern!

4. Adapter nach oben schieben.

en -

3. Unscrew the adapter;

do not loosen the cable gland.

Hold the sleeve!

4. Push the adapter upwards.

fr -

3. Dévisser l'adaptateur mais ne pas

desserrer le presse-étoupe.

Bloquer la douille !

4. Pousser l’adaptateur vers le haut.

es -

3. Aflojar el adaptador sin perder el

racor de cable.

¡Sujetar bien el tubo!

4. Subir el adaptador.

it -

3. Svitare l'adattatore, ma non aprire

il pressacavo.

Sostenere il manicotto!

4. Spingere l'adattatore verso

l’alto.

nl -

3. Adapter losschroeven;

daarbij de wartel niet losmaken,

huls vasthouden!

4. Adapter naar boven schuiven.

8Endress+Hauser

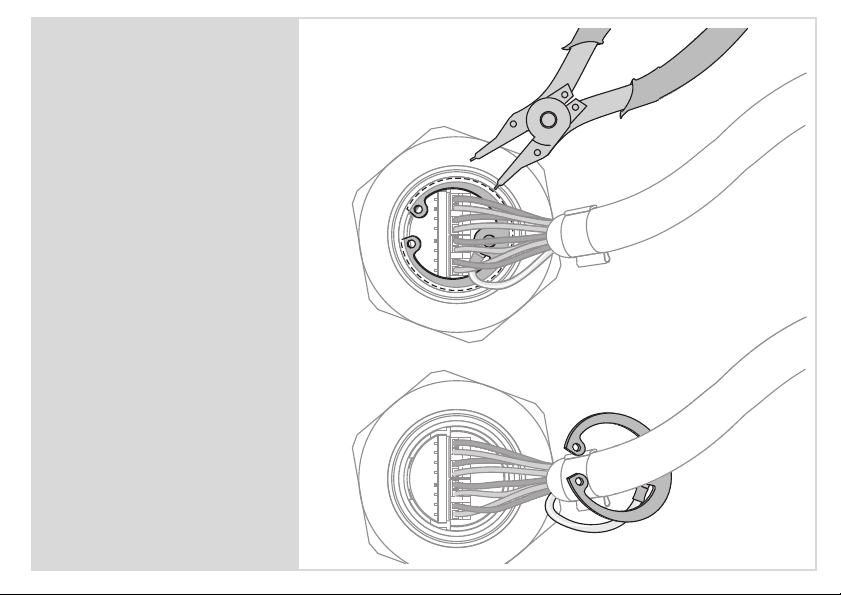

de -

5. Seegerring lösen und

herausziehen.

en -

5. Loosen and pull out the Seeger

circlip ring.

fr -

Dégager et retirer le circlips

es -

5. Aflojar y sacar el anillo de Seeger.

it -

5. Aprire ed estrarre l'anello elastico.

nl -

5. Borgring losmaken en uittrekken.

5.5.

Endress+Hauser 9

6.6.

7.7.

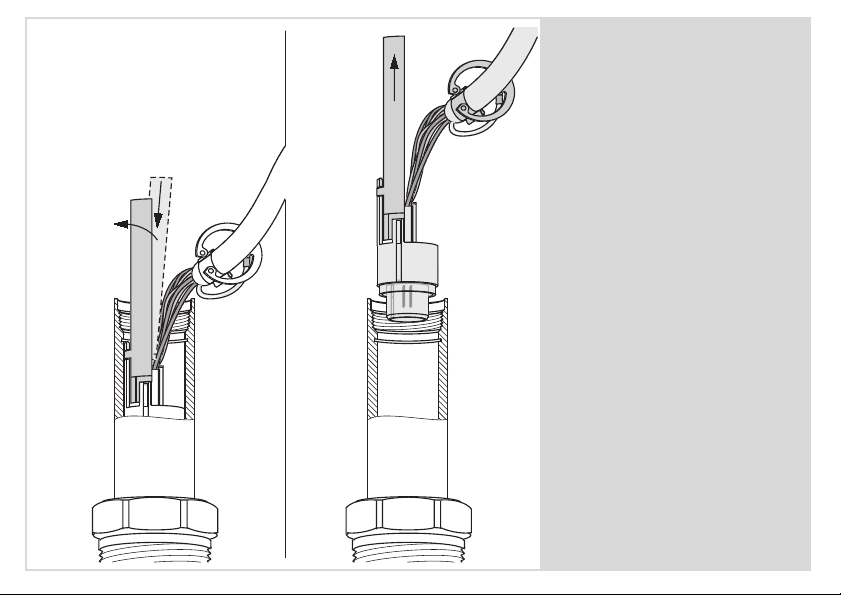

de -

6. Steckhilfe schräg einstecken und

aufrichten, bis sie am Steck-

verbinder einhakt.

7. Steckverbinder mitsamt der

Steckhilfe

herausziehen.

en -

Insert the plugging tool at an

angle and straighten it up until it

engages

with the pin-and-socket

connector.

7. Remove the pin-and-socket

connector with plugging tool.

fr -

Insérer et redresser le guide

d'enfichage jusqu'à ce qu'il soit

crocheté au connecteur

Retirer le connecteur avec le guide

d'enfichage.

es -

6. Meter inclinada la ayuda de

enchufe y enderezarla, hasta que

enganche en el conector

enchufable.

7. Sacar el conector enchufable junto

con la ayuda de enchufe.

it -

6. Inserire l’apposito utensile in

posizione inclinata e portarlo in

posizione verticale, fino ad

agganciarlo al connettore a spina.

7. Estrarre il connettore insieme

all'utensile.

nl -

Insteektool schuin plaatsen en

daarna oprichten tot deze in de

connector

vasthaakt

7. Connector samen met insteektool

uittrekken.

10 Endress+Hauser

de - Sensor einschrauben

en - Screw in the sensor

fr - Visser le capteur

es - Enroscado del sensor

it - Avvitare il sensore

nl - Sensor inschroeven

5050
