Emerson Klauke UAP432CFM Manual de usuario

UAP432CFM

HE.16982_D © 11/2017 R&D-2

E.16982_D

2017 R

D-

Hydraulic

Pressure

Check

www.klauke.com

Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid • Telefon +49 2191 907 0 • www.klauke.com

HE.16979_B

Gustav Klauke GmbH

Auf dem Knapp 46

•

D-42855 Remscheid

Klauke UK Ltd.

NR35 1JX

Serialnumber

Abb. ähnlich / pic. similar

Wir freuen uns, dass Sie sich für ein Klauke

Werkzeug entschieden haben und wünschen Ih-

nen viel Freude damit.

Sie haben ein Qualitätsprodukt „Made in

Germany“ erworben und erhalten 2 Jahre

Garantie. Diese beginnt mit dem Kaufbe-

legdatum.

Um lange Freude und eine einwandfreie Funk-

tion des Werkzeuges sicherzustellen, muss das

Gerät spätestens beim Erreichen von 10.000

Arbeitsvorgängen oder nach 3 Jahren durch

ein Autorisiertes Service Center (ASC) gewartet

werden. Wird das Wartungsintervall von 10.000

Arbeitsvorgängen nicht eingehalten, erlischt der

Garantieanspruch.

Im Rahmen dieser Wartung werden verschlis-

sene Teile ersetzt und sicherheitsrelevante Teile

geprüft und ggf. vorbeugend ersetzt.

Darüber hinaus empfehlen wir das Gerät jährlich

zur Überprüfung an das zuständige ASC einzu-

senden.

Für Fragen rund um unseren Werkzeugservice

oder eine Frage zu einem bestimmten Anwen-

dungsfall stehen wir Ihnen persönlich unter der

kostenlosen 0800-4685528 zur Verfügung.

Ihr Klauke Team

Die Bluetooth®-Wortmarke und das Bluetooth®-

Symbol sind eingetragene Warenzeichen der

Bluetooth SIG, Inc. und jegliche Verwendung

durch Gustav Klauke GmbH ist lizenziert.

Thank you for choosing a Klauke tool. We hope

it gives you lots of pleasure.

You have purchased a quality product

„Made in Germany“, which is covered by

a 2 year warranty. The warranty commen-

ces from the purchase receipt date.

To ensure lasting enjoyment and a Àawless tool

function, the product must be serviced by an Au-

thorised Service Center (ASC) after 10,000 ope-

rations or after 3 years. Should the service Interval

exceed 10.000 cycles the warranty claim is void.

The Service includes predictive maintenance in

which worn-out parts will be replaced and safety

relevant parts checked/replaced.

We recommend to have the tools checked year-

ly through an Authorized Service Center (ASC).

If you have any questions about our tool service

or about a speci¿c application, please go to

http://www.klauke.com/en/support/tool-service/

Your Klauke team

The Bluetooth® word mark and Bluetooth® sym-

bol are registered trademarks of Bluetooth SIG,

Inc. and any use by Gustav Klauke GmbH is

licensed.

HE.16982_D © 11/2017

UAP432CFM

optional:

NG2

optional:

NG2

For US and Canada only

HE.6055

FCC ID: RFR-S50 • IC: 4957A-S50

Model: CFM

This device complies with Part 15 of the FCC Rules and with

Industry Canada licence-exempt RSS standard(s).

Operation is subject to the following two conditions: (1) this

device may not cause harmful interference, and (2) this

device must accept any interference received, including

interference that may cause undesired operation

WORK SERVICE DON´T DO General

safety rules

WARNING

Read all safety warnings, instructions, illustrations

and speciﬁcations provided with this power tool.

Failure to follow all instructions listed below may result in

electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference.

HE.17537

HE.16979_B

Gustav Klauke GmbH

Auf dem Knapp 46

•

D-42855 Remscheid

Abb. ähnlich / pic. similar

batch# e.g. 304711

datecode e.g. T = 2024; R = April

consecutive# e.g. „142“ = tool # 142

Auf dem Knapp 46

D-42855

Remscheid

304711

142 datecode

Year Code Month Code Month Code

2022 R Jan. N July V

2023 S Feb. P Aug. W

2024 T Mar. Q Sept. X

2025 V Apr. R Oct. Y

2026 W May S Nov. Z

2027 X June T Dec. 1

HE.16982_D © 11/2017

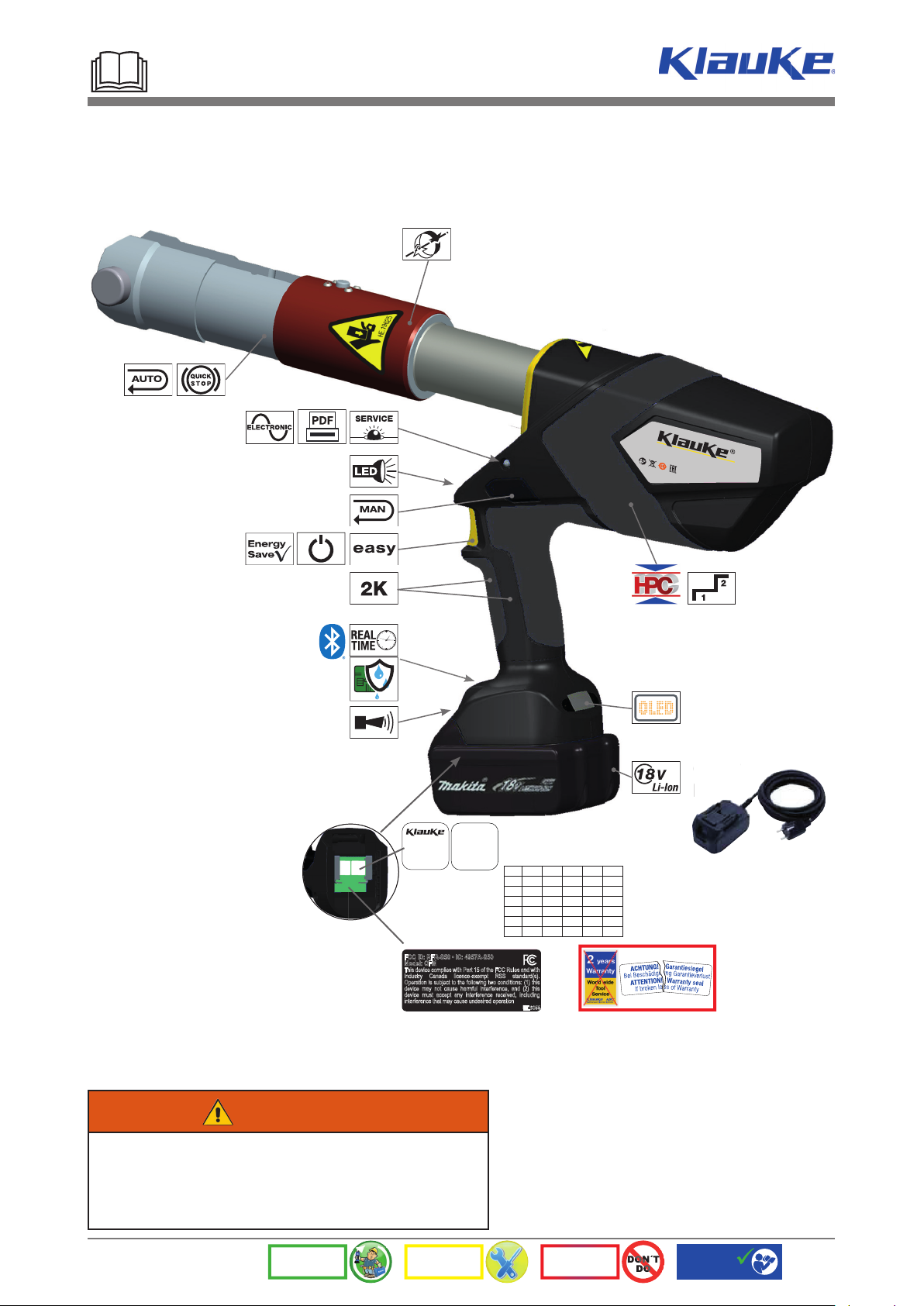

UAP432CFM

1 2

530

201

325

UAP432CFM

Pressing tool

32 kN • 18 V

HE.16985_C

For use only with 18 V Makita battery

WORK SERVICE DON´T DO General

safety rules

<70dB <2,5m/s2

+40°C

-10°C

4,5 kg 32 kN

Applications

Stainless steel, steel max. 108 mm/4″*

Copper, copper alloys max. 108 mm/4″*

Multi-layer composite pipe

PEX pipe max. 75 (110) mm*

* These values are system-related

Please contact your system supplier for binding information

Achtung

Beachten Sie die Einhaltung der zum Zeitpunkt der Installation/Verlegung allgemein gültigen Installations/Verlegeanleitungen und der Betriebs-, Bedie-

nungs- und Wartungsanleitungen der Firma KLAUKE einschließlich deren schriftlichen Angaben zum Verwendungsbereich sowie Beachtung der Hinweise

auf die Installations- und Verlegerichtlinien des Systemherstellers.

Bestimmungsgemäße Installation/Verlegung unter Einhaltung der zum Zeitpunkt der Installation/Verlegung geltenden anerkannten Regeln der Technik

sowie aller einschlägigen Gesetze und Verordnungen sind einzuhalten.

Diese Angaben sind systemabhängig. Für verbindliche Informationen wenden Sie sich bitte an Ihren Systemanbieter.

Attention

Please follow the general installation/mapping instructions as well as the operation and Service instructions of the company Gustav Klauke including the

respective written notes on the application range as well as installation and mapping instructions of the system supplier.

Please observe the current generally accepted technical rules as well as all applicable laws and directives for the intended installation/mapping.

These values are system-related. Please contact your system supplier for binding information.

Scope of accessories

Typ SB SB

Typ UW W E

(MP32) UW63 W E

(UW63)

Typ SBKUAP4

(BP…LP) BP…LP SBKQC

(QC,SSK) QC SSK

HE.19625_B

HE.16979_B

Gustav Klauke GmbH

Auf dem Knapp 46 • D-42855 Remscheid

Abb. ähnlich / pic. similar

HE.16982_D © 11/2017

UAP432CFM

CLICK

HE.19625_B

WORK SERVICE DON´T DO General

safety rules



45°

HE.19625_B

CLICK

PRESS



General

safety rules

Typ SB SB

OIL

PROFILE

DIM XX

III

Abb. ähnlich / pic. similar

HE.16982_D © 11/2017

UAP432CFM

CLICK

HE.19625_B

WORK SERVICE DON´T DO General

safety rules





45°

General

safety rules

PRESS



OIL

PROFILE

DIM XX

CLICK



HE.19625_B

Typ UW W E

(MP32) UW63 W E

(UW63)

Abb. ähnlich / pic. similar

HE.16982_D © 11/2017

UAP432CFM

CLICK

HE.19625_B

WORK SERVICE DON´T DO General

safety rules

General

safety rules

CLICK

PRESS

PROFILE

DIM XX

PROFILE

DIM XX

90°

Typ SBKUAP4

(BP…LP) BP…LP

Typ SBKQC

(QC,SSK) QC SSK



Abb. ähnlich / pic. similar

HE.16982_D © 11/2017

UAP432CFM

PRESS

on/off

PRESS

HE.19625_B

WORK SERVICE DON´T DO General

safety rules

OIL

PRESS

STOP

>350°

Grease

MoS2

OIL

Grease

MoS2

OIL

[email protected]

WEEE

2012/19/EU

•

SAFETY

3 years or

10.000 operations

Abb. ähnlich / pic. similar

HE.16982_D © 11/2017

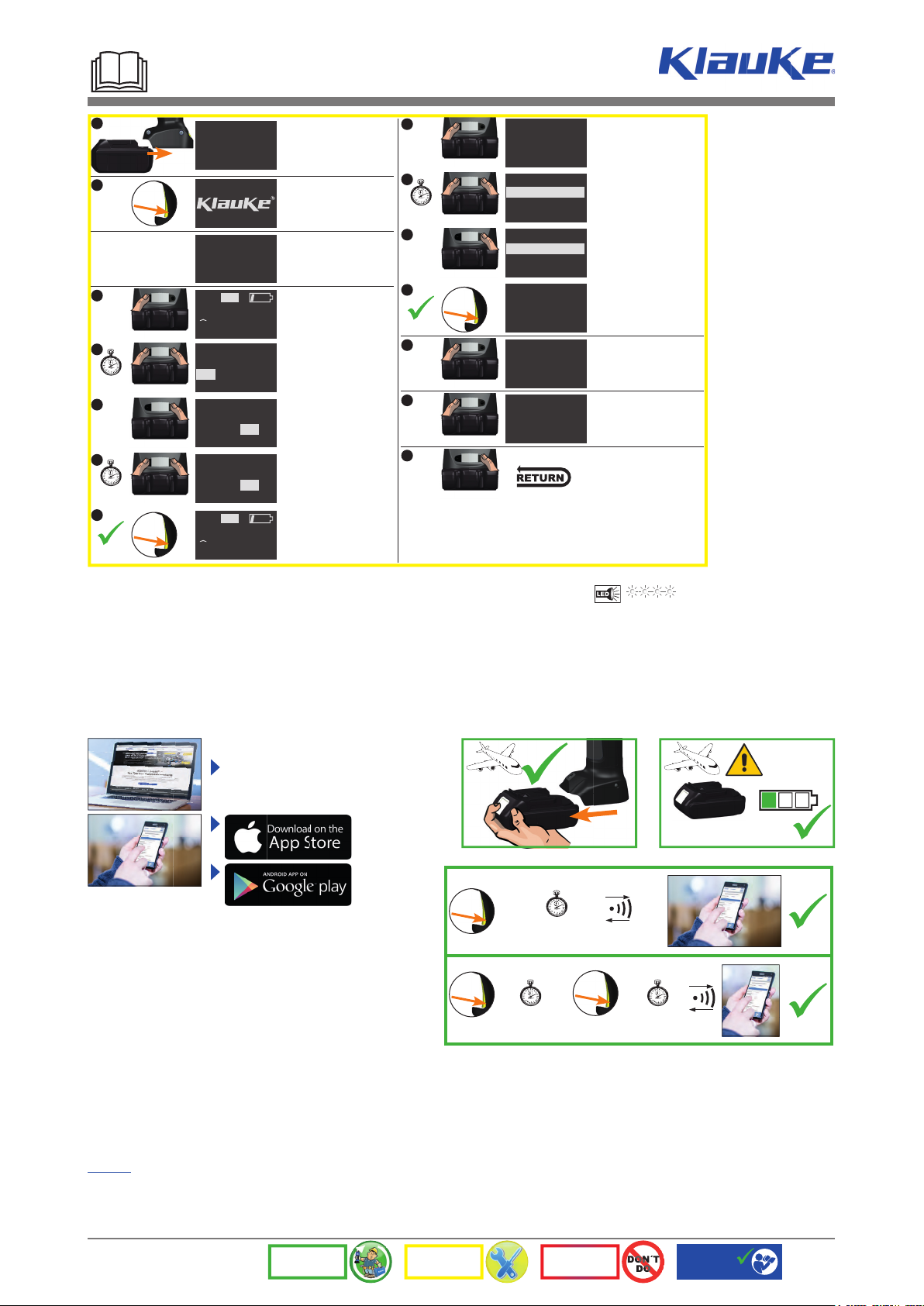

UAP432CFM

30% max.

For US and Canada only

Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée

aux deux conditions suivantes:

(1) l’appareil ne doit pas produire de brouillage, et

(2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le foncti-

onnement.

NOTICE:

Changes or modiﬁcations made to this equipment not expressly approved by Klauke may void the FCC authorization to operate this equipment.

P 3 bar

F 74 lbf

F 369lbf

ERROR CODE:

****

TOTAL:

t = 0.07 h

Q = 21.12 Ah

n = 174

USER 3:

RD3 Doppelklick

NEXT SERVICE:

9826 OPs

Doubleclick

Singleclick

enter menue

to change:

bar / psi

to change:

kN / lbf

Doubelclick

select

Doubelclick

conﬁrmed

Cycles

(until next service)

Since manufacturing:

operating houres

Capacity

# crimps

Bluetooth (if connected) *2

Battery charging level

Current pressure

Pressure max.

Error code *1

USER SELECT:

RD3 Einfachklick

bar / psi

kN / lbf

USER SELECT:

RD3 Doppelklick

USER SELECT:

RD3 Doppelklick

3 sec.

PRESS

WORK SERVICE DON´T DO General

safety rules

Klauke i-press®Software

www.klauke.com/connectivity

Klauke i-press®App

PRESS

≤20 sec.

PRESS

REPEAT

> 20 sec.

PRESS

≤20 sec.

VII

Abb. ähnlich / pic. similar

*1 Error codes/ Fehlermeldungen:

1 Overcurrent fuse

2 Overcurrent comparator

3 Overheat board

4 Overheat battery

5 Battery empty, operation stop

6 Faulty crimp motor in operation

7 Faulty crimp motor not in operation

8 Low battery

9 Battery empty

10 RTC battery low

12 Service necessary

13 RTC not found

14 BT unit not found

15 Mobile unit not found

16 Pressure sensor not found

17 Burst pressure exceeded

18 Battery temperature too low

19 Battery reserves

20 Overcurrent fuse (I)

21 Remote Control Battery Low!*

22 Service necessary SAST1

23 Service necessary SAST2

24 Service necessary SAST3

25 Remote mode: tool trigger not actuated*

27 Overheat motor

28 Service necessary: Pressure low

29 Service necessary: Pressure high

1 Überstromsicherung

2 Überstromsicherung durch Komparator

3 Boardtemperatur zu hoch

4 Akkutemperatur zu hoch

5 Akkuspannung zu gering

6 Fehlpressung bei laufendem Motor

7 Fehlpressung bei stehendem Motor

8 Niedrige Akkuspannung

9 Akku leer

10 RTC-Batterie leer

12 Service nötig

13 RTC nicht verfügbar

14 BT-Modul nicht verfügbar

15 Modul nicht verfügbar

16 Drucksensor nicht verfügbar

17 Berstdruck überschritten

18 Akkutemperatur zu gering

19 Batteriereserven zu gering

20 Überstromsicherung (I)

21 Fernbedienung-Batterie schwach*

22 Service notwendig SAST1

23 Service notwendig SAST2

24 Service notwendig SAST3

25 Remote-Modus: WZ-Taster nicht betätigt*

27 Motortemperatur zu hoch

28 Service notwendig: Druck niedrig

29 Service notwendig: Druck hoch

* remote control tools only /

nur bei fernbedienungsfähigen Werkzeugen

*2 (2Hz)

UAP432CFM

Use tool only with 18 V Makita battery

Li-ion

BL1850(B) 45 min.

RAL4

BL1840(B) 36 min.

RAL40

BL1830(B) 22 min.

RAL2

10 - 40°C

Li-ion & Ni-MH 7.2-18V

DC18RC

Alle Bedienungsanleitungen auch unter www.klauke.de abrufbar

All manuals are also available on www.Klauke.com

VIII

Abb. unmaßstäblich / pic. not to scale

Otros manuales para Klauke UAP432CFM

Otros manuales de Instrumento de medición de Emerson

Emerson

Emerson Rosemount 3300 Series Manual de usuario

Emerson

Emerson Rosemount 8750WB Manual de usuario

Emerson

Emerson Rosemount 8800D Series Manual de usuario

Emerson

Emerson CSI 2140 Manual de usuario

Emerson

Emerson CSI 6500 Manual de usuario

Emerson

Emerson Rosemount 3051 CF Series Manual de usuario

Emerson

Emerson Micro Motion Guía rápida

Emerson

Emerson FB1100 Manual de lista de piezas

Emerson

Emerson Rosemount 0085 Manual de usuario

Emerson

Emerson 6888i Manual de usuario

Emerson

Emerson Daniel 3410 Series Manual de usuario

Emerson

Emerson Rosemount 3051S Series Manual de usuario

Emerson

Emerson FB1100 Manual de usuario

Emerson

Emerson Rosemount 5900S Series Manual de usuario

Emerson

Emerson Rosemount X-Stream Series Instrucciones de instalación y funcionamiento

Emerson

Emerson Lumity IC100D EVO Manual de usuario

Emerson

Emerson FB3000 Manual de usuario

Emerson

Emerson Micro Motion CDM100M A Series Guía rápida

Emerson

Emerson Rosemount 1154DH Manual de usuario

Emerson

Emerson Wireless Field Link Manual de usuario

Emerson

Emerson EC2-XC645CX Diagrama de cableado

Emerson

Emerson Rosemount 8750W Manual de usuario

Emerson

Emerson Rosemount 8750W Manual de usuario

Emerson

Emerson Rosemount 5900 Guía rápida

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
