EIBENSTOCK BST 152/53 Manual de usuario
D
GB
EIBENSTOCK
Vakuum Technik
Originalbetriebsanleitung……1 - 11
Original Instructions.............12 - 22
Diamantbohrständer
Diamond Drill Rigs
BST 152 / 53 BST 152 BST 152 S
BST 152 / 60
1
DEUTSCH
Wichtige Sicherheitshinweise
Warnzeichen Warnung vor allgemeiner Gefahr
Warnung vor gefährlicher elektrischer
Spannung
Warnung vor heißer Oberfläche
Maschine, Bohrkrone und Bohrständer sind
schwer – Vorsicht Quetschgefahr
Reiß- bzw. Schneidgefahr
Zu Ihrem Schutz sollten Sie folgende Schutzmaßnahmen treffen
Gehörschutz benutzen
Augenschutz benutzen
Schutzhelm benutzen
Schutzhandschuhe benutzen
Schutzschuhe benutzen
Vor allen Arbeiten am Gerät unbedingt
Netzstecker ziehen!
2
Technische Daten
Diamantbohrständer BST 152/53,60; BST 152; BST 152 S
Maße: 330 x 240 x 1040 mm
Säulenlänge: 1000 mm
Gewicht: 11 kg
Maximaler Bohrdurchmesser: 152 mm
Neigung: 0° bis 45°
Schlittenbremse: ja
Arretierung in der Endlage: ja
Aufnahme des Motors BST 152/53/60: Halsspannung Ø 53 / Ø 60 mm
Aufnahme des Motors BST 152: Schnellwechselplatte mit
Passfeder und 4 Schrauben
Aufnahme des Motors BST 152S: Schwalbenschwanz,
Schnellverbindung
Anpassung an Untergrund: 4 Verstellschrauben / 2 Libellen
lieferbares Sonderzubehör
Artikel
Bestell Nr.
Befestigungsset (Beton) 35720
Befestigungsset (Mauerwerk) 35724
Ersatzdübel 35722
Rawl – Dübel 35725
Schnellspannsäule 35730
Vakuumpumpe VP 03 09201
Vakuumschlauch 35855
Vakuumplatte 35851
Wassersammelring WR 152/1 3587K
Lieferumfang
Diamantbohrständer mit Drehkreuz und Bedienungsanleitung im Karton.
3
Bestimmungsgemäßer Gebrauch
Der Diamantbohrständer BST 152 / 53 (60) ist für Diamantkernbohrgeräte mit
einem Spannhalsdurchmesser von 53 (60) mm ausgelegt. Der
Diamantbohrständer BST 152 S ist für Diamantkernbohrgeräte mit spezieller
Schnellspannaufnahme (Schwalbenschwanz) ausgelegt.
Der Diamantbohrständer BST 152 ist für Diamantkernbohrgeräte mit Befestigung
mittels Montageplatte ausgelegt.
Der maximale Bohrdurchmesser darf 152 mm nicht überschreiten!
Bei falschem oder zweckentfremdetem Gebrauch übernimmt der Hersteller
keinerlei Haftung.
Einsatz
Überprüfen Sie nach jeder Neueinstellung den festen Sitz der
Schrauben, damit sicher mit dem Bohrständer gearbeitet werden
kann.
Anbringung des Drehkreuzes
■ Bringen Sie das Drehkreuz (1) in
Abhängigkeit von der
auszuführenden Arbeit links oder
rechts
am Schlitten (2) an.
■ Prüfen Sie, ob das Drehkreuz (1)
fest sitzt.
2
Klick
4
Befestigung des Bohrständers
Befestigung durch Dübel in Beton
Für Mauerwerk sind Rawl-
Dübel zu verwenden.
Zeichnen Sie sich die Position der Befestigungs-
bohrung auf der zu bohrenden Fläche an.
Bohren Sie ein Loch (Ø 15) 50 mm
tief (A), in das der Dübel M12 (B) eingesetzt
werden soll; setzen Sie den Dübel ein und
spreizen Sie ihn mit dem Dübelsetzwerkzeug
(C) auf.
Schrauben Sie die Schnellspannschraube (D) in den
Dübel ein.
Setzen Sie den Ständer auf.
Fixieren Sie die Unterlegscheibe (E) und schließlich
die Flügelmutter (F) auf der Schnellspannschraube
(D).
Ziehen Sie die Mutter (F) mit einem Schlüssel SW 27
fest.
Vor und nach dem Festziehen der Mutter (F) sind die
4 Stellschrauben zur Anpassung an den Untergrund
entsprechend zu verstellen.
Unbedingt prüfen, ob der
Ständer fest montiert ist.
Befestigung des Bohrständers mittels einer Vakuumplatte
(als Zubehör erhältlich)
Verwenden Sie die Vakuumbefestigung nicht an der Wand und Überkopf!
Für eine Unterdruck-Anbringung darf die zu bohrende Fläche nicht
porös, muss eben und rissfrei sein.
Ist das nicht der Fall, kann diese Art der Anbringung nicht verwendet werden. Für

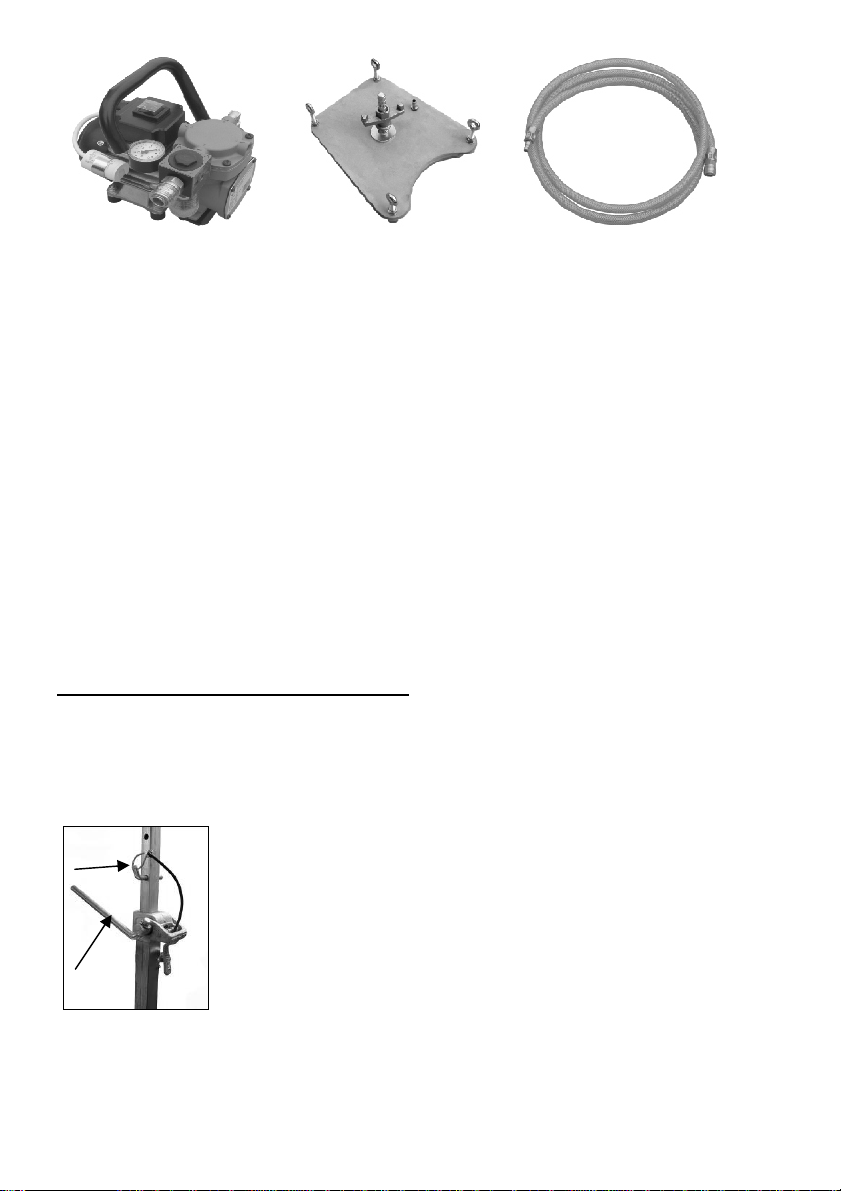

die Vakuum-Anbringung benötigen Sie Vakuumpumpe, -platte und
-schläuche (siehe Abbildung). Diese sind auf Anfrage erhältlich.
5
Verbinden Sie den Bohrständer mit der Vakuumplatte und die Vakuumpumpe mit
Hilfe des Vakuumschlauchs mit dem Stecknippel der Vakuumplatte.
Bringen Sie den Bohrständer mit der Vakuumplatte in die richtige Position und
schalten Sie die Pumpe ein.
Überprüfen Sie, ob alle vier Nivellierschrauben in der Fußplatte ganz zurück
gedreht sind und ein Unterdruck von mind. –0,8 bar erreicht wird.
Die Vakuumpumpe muss während der gesamten Arbeitszeit weiterlaufen
und ist so zu platzieren, dass sie das Manometer Einsehen können.
Achtung! Es ist wichtig, dass die Bohreinheit fest mit dem Untergrund
verbunden ist. Nicht korrekt befestigte Bohrständer können zur Verletzung
des Bedieners und Beschädigung der Bohreinheit führen. Bewegungen
während des Bohrens verursachen ein Schlagen der Bohrkrone gegen die
Bohrungswand, was zum Ausbrechen der Segmente führen kann. Die
Bohrkrone kann sich ebenso im Bohrloch verkanten, was wiederum
Schäden an dieser verursacht.
Befestigung durch Schnellspannsäule
Um den Bohrständer mittels der Schnellspannsäule Verstreben zu können,
muss der Abstand zur gegenüberliegenden Wand zwischen 1,7 m und 3 m
betragen.
Positionieren Sie den Bohrständer. Setzen Sie die
Schnellspannsäule so dicht wie möglich hinter der Säule
auf dem Ständerfuß auf. Fixieren Sie den Bohrständer
durch Drehen der Kurbel (G) im Uhrzeigersinn. Sichern Sie
die Einstellung mit dem dazugehörigen Bolzen (H).
G
H
6
Befestigung der Kernbohrmaschine
Tragen Sie Schutzhandsc
huhe!
Vorsicht beim Einsetzen der Maschine, Quetschgefahr!
BST 152/53 – BST 152/60
3
Fahren Sie den Maschinenhalter
(2) soweit nach oben bis der
Arretierbolzen (5) in der Säule
einrastet.
Setzen Sie das Kernbohrgerät
(M) auf den Schlitten und
schließen Sie die Spannschelle
(4) mit den Innensechs-
kantschrauben (3).
2
5
4Entfernen Sie die beiden
Innensechskantschrauben M8
(3) und nehmen Sie die
Spannschelle (4) ab.
7
BST 152
Fahren Sie den Maschinenhalter so weit
nach oben, bis dieser in der Endlage
einrastet.
Öffnen Sie mit Hilfe des Drehkreuzes die
Arretierung der Montageplatte.
Entnehmen Sie diese und verbinden Sie sie
wie nachfolgend beschrieben mit der
Kernbohrmaschine.
Zum Lieferumfang gehört eine Montageplatte,
eine Passfeder 10 mm und
4 Innensechskantschrauben M8 x 30. Die
Montageplatte wird mit der Passfeder auf die
Maschine aufgesetzt und mit den vier Schrauben
befestigt.
Achten Sie auf die Montagerichtung.
BST 152 S
Der Maschinenhalter hat eine spezielle
Schnellspannaufnahme für die Maschine
ETN 152/3 P, dabei wird das Prisma am
Getriebegehäuse der Maschine in die
Schwalbenschwanzaufnahme des
Maschinenhalters von oben eingesetzt und mit
dem seitlichen Klemmhebel fest verspannt.
8
Inbetriebnahme
Um die Bohreinheit sicher zu betreiben, beachten Sie bitte folgende Hinweise:
Angaben zum Einsatzort
Befreien Sie den Einsatzort von allem, was den Arbeitsvorgang behindern
könnte.
Achten Sie auf ausreichende Beleuchtung des Einsatzortes.
Halten Sie die angegebenen Bedingungen für den Anschluss an die
Stromversorgung ein.
Verlegen Sie die Elektroleitungen so, dass eine Beschädigung durch das
Werkzeug ausgeschlossen ist.
Vergewissern Sie sich, dass Sie ständig ausreichend Sicht auf den
Arbeitsbereich haben und jederzeit alle erforderlichen Bedienungselemente
und Sicherheitseinrichtungen erreichen können.
Halten Sie andere Personen von Ihrem Arbeitsbereich fern, um Unfälle zu
vermeiden.
Raumbedarf für Betrieb und Wartung
Halten Sie wenn möglich ca. 2 m um die Maschine für Betrieb und Wartung frei,
so dass Sie sicher arbeiten können und bei Betriebsstörungen sofort eingegriffen
werden kann.
Bohren
schräg Bohren
Lösen Sie die beiden
Innensechskantschrauben M 10 mit
dem beiliegenden Schlüssel SW 8.
Die Klemmhebel an der Abstützung ist
zu lösen (1).
Bringen Sie die Säule in den
entsprechenden Winkel und ziehen
Sie die beiden Schrauben und den
Klemmhebel wieder fest an.
9
Nach dem Bohren ist die Säule wieder in die 90°
Position zu bringen.
Die Skala an der Zahnsäule erleichtert Ihnen die
Einstellung des Bohrwinkels.
Bohren Sie am Anfang sehr langsam, da die Krone nur mit einem Bruchteil ihrer
Schnittfläche ins Material greift. Wenn Sie zu schnell oder mit einem zu hohen
Druck bohren kann die Krone verlaufen.
Zur Erreichung der vollen Bohrtiefe muss eventuell eine Verlängerung für
die Bohrkrone verwendet werden.
Demontage der Kernbohreinheit
Fahren Sie den Maschinenhalter mit dem Kernbohrgerät so weit nach oben,
bis dieser in der Endlage einrastet.
Entfernen Sie die Bohrkrone.
Lösen Sie die Flügelmutter (F). (s.S. 4)
Halten Sie dabei den Bohrständer fest!
Entnehmen Sie den Bohrständer.
Drehen Sie die Schnellspannschraube (D) heraus. (s.S. 4)
