Edge-Core ECS2000-26T Manual de usuario

Installation Guide

www.edge-core.com

ECS2000-26T

26-Port Layer 2

Gigabit Ethernet Switch

NSTALLATION

UIDE

ECS2000-26T GIGABIT ETHERNET SWITCH

Layer 2 Switch

with 24 10/100/1000BASE-T ports,

and 2 Small Form Factor Pluggable (SFP) transceiver slots

ECS2000-26T

E102012-MW-R02

– 5 –

COMPLIANCES AND SAFETY

STATEMENTS

FCC - CLASS A

This equipment has been tested and found to comply with the limits for a Class A

digital device, pursuant to part 15 of the FCC Rules. These limits are designed to

provide reasonable protection against harmful interference when the equipment

is operated in a commercial environment. This equipment generates, uses, and

can radiate radio frequency energy and, if not installed and used in accordance

with the instruction manual, may cause harmful interference to radio

communications. Operation of this equipment in a residential area is likely to

cause harmful interference in which case the user will be required to correct the

interference at his own expense.

This device complies with part 15 of the FCC Rules. Operation is subject to the

following two conditions:

◆This device may not cause harmful interference.

◆This device must accept any interference received, including interference

that may cause undesired operation.

Any changes or modifications not expressly approved by the party responsible

for compliance could void the user’s authority to operate the equipment.

OMPLIANCES

AND

AFETY

TATEMENTS

– 6 –

CE MARK DECLARATION OF CONFORMANCE FOR EMI AND SAFETY (EEC)

This information technology equipment complies with the requirements of the

Council Directive 89/336/EEC on the Approximation of the laws of the Member

States relating to Electromagnetic Compatibility and 73/23/EEC for electrical

equipment used within certain voltage limits and the Amendment Directive 93/

68/EEC. For the evaluation of the compliance with these Directives, the following

standards were applied:

RFI Emission: ◆Limit according to EN 55022:2007, Class A/B

◆Limit for harmonic current emission according to EN 61000-3-2:2006,

Class A

◆Limitation of voltage fluctuation and flicker in low-voltage supply

system according to EN 61000-3-3:2005

Immunity: ◆Product family standard according to EN 55024:2001 + A2:2003

◆Electrostatic Discharge according to IEC 61000-4-2:2008

◆Radio-frequency electromagnetic field according to IEC 61000-4-

3:2007

◆Electrical fast transient/burst according to IEC 61000-4-4:2004

◆Surge immunity test according to IEC 61000-4-5:2005

◆Immunity to conducted disturbances, Induced by radio-frequency

fields: IEC 61000-4-6:2008

◆Power frequency magnetic field immunity test according to IEC

61000-4-8:2001

◆Voltage dips, short interruptions and voltage variations immunity test

according to IEC 61000-4-11:2004

LVD: ◆EN60950-1:2006+A11:2009

OMPLIANCES

AND

AFETY

TATEMENTS

– 7 –

SAFETY COMPLIANCE

Warning: Fiber Optic Port Safety

Avertissment: Ports pour fibres optiques - sécurité sur le plan optique

Warnhinweis: Faseroptikanschlüsse - Optische Sicherheit

PSE ALARM

本製品に同梱いたしております電源コードセットは、

本製品専用です。本電源コードセットは、本製品以外の

製品並びに他の用途でご使用いただくことは出来ません。

製品本体に同梱された電源コードセットを利用し、他製品

の電源コードセットを使用しないで下さい。

BSMI (TAIWAN)

警告使用者 : 此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種

情況下，使用者會被要求採取某些適當的對策。

When using a fiber optic port, never look at the transmit

laser while it is powered on. Also, never look directly at the

fiber TX port and fiber cable ends when they are powered

on.

Ne regardez jamais le laser tant qu'il est sous tension. Ne

regardez jamais directement le port TX (Transmission) à

fibres optiques et les embouts de câbles à fibres optiques

tant qu'ils sont sous tension.

Niemals ein Übertragungslaser betrachten, während dieses

eingeschaltet ist. Niemals direkt auf den Faser-TX-Anschluß

und auf die Faserkabelenden schauen, während diese

eingeschaltet sind.

CLASS I

LASER DEVICE

DISPOSITIF LASER

DE CLASSE I

LASERGER

DER KLASSE I

ÄT

OMPLIANCES

AND

AFETY

TATEMENTS

– 8 –

POWER CORD SAFETY

Please read the following safety information carefully before installing

the switch:

WARNING:

Installation and removal of the unit must be carried out by qualified

personnel only.

◆The unit must be connected to an earthed (grounded) outlet to comply with

international safety standards.

◆Do not connect the unit to an A.C. outlet (power supply) without an earth

(ground) connection.

◆The appliance coupler (the connector to the unit and not the wall plug) must

have a configuration for mating with an EN 60320/IEC 320 appliance inlet.

◆The socket outlet must be near to the unit and easily accessible. You can

only remove power from the unit by disconnecting the power cord from the

outlet.

◆This unit operates under SELV (Safety Extra Low Voltage) conditions

according to IEC 60950. The conditions are only maintained if the

equipment to which it is connected also operates under SELV conditions.

France and Peru only

This unit cannot be powered from IT†supplies. If your supplies are of IT type,

this unit must be powered by 230 V (2P+T) via an isolation transformer ratio

1:1, with the secondary connection point labelled Neutral, connected directly to

earth (ground).

†Impédance à la terre

MPORTANT

Before making connections, make sure you have the correct cord

set. Check it (read the label on the cable) against the following:

OMPLIANCES

AND

AFETY

TATEMENTS

– 9 –

Veuillez lire à fond l'information de la sécurité suivante avant d'installer

le Switch:

AVERTISSEMENT:

L’installation et la dépose de ce groupe doivent être confiés à

un personnel qualifié.

◆Ne branchez pas votre appareil sur une prise secteur (alimentation

électrique) lorsqu'il n'y a pas de connexion de mise à la terre (mise à la

masse).

◆Vous devez raccorder ce groupe à une sortie mise à la terre (mise à la

masse) afin de respecter les normes internationales de sécurité.

◆Le coupleur d’appareil (le connecteur du groupe et non pas la prise murale)

doit respecter une configuration qui permet un branchement sur une entrée

d’appareil EN 60320/IEC 320.

Power Cord Set

U.S.A. and Canada The cord set must be UL-approved and CSA certified.

The minimum specifications for the flexible cord are:

- No. 18 AWG - not longer than 2 meters, or 16 AWG.

- Type SV or SJ

- 3-conductor

The cord set must have a rated current capacity of at least 10 A

The attachment plug must be an earth-grounding type with NEMA

5-15P (15 A, 125 V) or NEMA 6-15P (15 A, 250 V) configuration.

Denmark The supply plug must comply with Section 107-2-D1, Standard

DK2-1a or DK2-5a.

Switzerland The supply plug must comply with SEV/ASE 1011.

U.K. The supply plug must comply with BS1363 (3-pin 13 A) and be fitted

with a 5 A fuse which complies with BS1362.

The mains cord must be <HAR> or <BASEC> marked and be of type

HO3VVF3GO.75 (minimum).

Europe The supply plug must comply with CEE7/7 (“SCHUKO”).

The mains cord must be <HAR> or <BASEC> marked and be of type

HO3VVF3GO.75 (minimum).

IEC-320 receptacle.

OMPLIANCES

AND

AFETY

TATEMENTS

– 10 –

◆La prise secteur doit se trouver à proximité de l’appareil et son accès doit

être facile. Vous ne pouvez mettre l’appareil hors circuit qu’en débranchant

son cordon électrique au niveau de cette prise.

◆L’appareil fonctionne à une tension extrêmement basse de sécurité qui est

conforme à la norme IEC 60950. Ces conditions ne sont maintenues que si

l’équipement auquel il est raccordé fonctionne dans les mêmes conditions.

France et Pérou uniquement:

Ce groupe ne peut pas être alimenté par un dispositif à impédance à la terre. Si

vos alimentations sont du type impédance à la terre, ce groupe doit être

alimenté par une tension de 230 V (2 P+T) par le biais d’un transformateur

d’isolement à rapport 1:1, avec un point secondaire de connexion portant

l’appellation Neutre et avec raccordement direct à la terre (masse).

Cordon électrique - Il doit être agréé dans le pays d’utilisation

Etats-Unis et Canada: Le cordon doit avoir reçu l’homologation des UL et un certificat de

la CSA.

Les spécifications minimales pour un cable flexible sont AWG No.

18, ouAWG No. 16 pour un cable de longueur inférieure à2

mètres.

- type SV ou SJ

- 3 conducteurs

Le cordon doit être en mesure d’acheminer un courant nominal

d’au moins 10 A.

La prise femelle de branchement doit être du type à mise à la

terre (mise à la masse) et respecter la configuration NEMA 5-15P

(15 A, 125 V) ou NEMA 6-15P (15 A, 250 V).

Danemark: La prise mâle d’alimentation doit respecter la section 107-2 D1 de

la norme DK2 1a ou DK2 5a.

Suisse: La prise mâle d’alimentation doit respecter la norme SEV/ASE

1011.

Europe La prise secteur doit être conforme aux normes CEE 7/7

(“SCHUKO”)

LE cordon secteur doit porter la mention <HAR> ou <BASEC> et

doit être de type HO3VVF3GO.75 (minimum).

Tabla de contenidos

Otros manuales de Cambiar de Edge-Core

Edge-Core

Edge-Core ECS4310-26T Manual de programación

Edge-Core

Edge-Core ECS4810-12M Layer 2 Manual de programación

Edge-Core

Edge-Core ECS2020 Series Manual de programación

Edge-Core

Edge-Core ECS4810-12M-EUK Manual de usuario

Edge-Core

Edge-Core AS5916-54XKS Manual de usuario

Edge-Core

Edge-Core ES4524M-PoE Manual de usuario

Edge-Core

Edge-Core ES4528V-38 Manual de programación

Edge-Core

Edge-Core AS9926-24D Manual de usuario

Edge-Core

Edge-Core ECS4110-28P Manual de usuario

Edge-Core

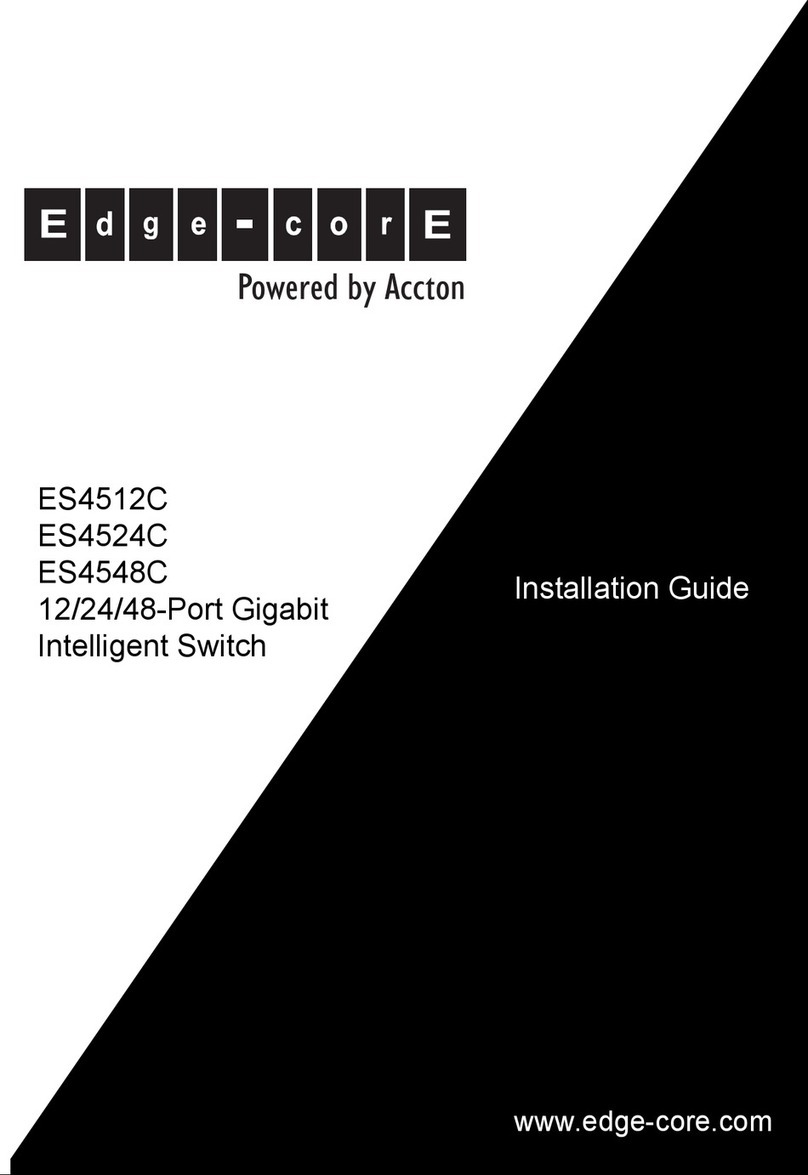

Edge-Core ES4512C Manual de usuario
