DURAVIT XSquare Manual de usuario

XSquare

Installation instructions

Notice de montage

Instrucciones de montaje y uso

# XS 7016

The installation instructions come as part of the Duravit product and must be read carefully prior to installation.

Ces instructions d’installation font partie du produit Duravit et doivent être lues soigneusement avant l’installation.

Las instrucciones de instalación forman parte del producto Duravit y se deben leer detenidamente antes de la instalación.

MAL_XSquare_XS7016/19.04.2 2

es fr en

Important information 3

Installation 5

Información importante 13

Montaje 15

Remarques importantes 8

Montage 10

es fr en

Intended use

The mounting instructions come included with the

Duravit product and are aimed at people who carry

out the electrical installation for the product.

Target readership and qualifications

The electrical installation may only be carried out by

qualified electricians.

Furniture complies with applicable requirements of the

referenced standard(s):

Safety Household and Commercial Furnishings.

( UL962, 3rd ed. portable Luminaires CSA C22.2 No. 12 )

About the product

Products requiring electricity are designed to be

switched at the wall and hardwired to a circuit provided

by the customer or flat plug will be supplied with mirror/

mirror cabinet. Product should be installed according to

electrical code by a qualified technician. Read important

safety instructions carefully. Direct wetting should be

avoided.

This products is intended for household/residential

use only. We reserve the right to make technical

improvements and to enhance the appearance of the

products shown.

Instructions for use

• The bathroom furniture range complies with the standards

and guidelines applicable at the time of delivery and is

designed for use in bathrooms.

• Direct contact with water should be avoided, for example,

when showering.

• Mirrors / Mirror cabinets require a GFCI 110V 60Hz power

source.

• Flat plug will be supplied with mirror / mirror cabinet.

• Distance between sensor and reflecting surfaces =>

3” (75 mm).

• We reserve the right to make technical improvments and

design modifications to the products illustrated.

Explanation of the key words

DANGER Indicates a hazardous

situation which if not

avoided, will result in death

or serious injury.

WARNING Indicates a hazardous

situation which, if not

avoided, could result in

death or serious injury.

CAUTION Indicates a hazardous

situation which could result

in minor or moderate injury

if not avoided.

NOTICE Is used to address practices

not related to physical

injury.

MAL_XSquare_XS7016/19.04.2 3

IMPORTANT SAFETY INSTRUCTIONS

When using an electrical furnishing, basic precautions should

always be followed, including the following:

Read all instructions before using this furnishing.

SAVE THESE INSTRUCTIONS.

DANGER To reduce the risk of

electric shock:

Furnishing provided with a 2-blade, polarized attachment

plug instructions. To reduce the risk of electrical shock,

this furnishing has a polarized plug (one blade is wider then

other). The plug will fit in a polarized outlet only one way.

> If the plug does not fit fully in the outlet, reverse the plug.

> If it still does not fit, contact a qualified electrician to

install the proper outlet.

> Do not change the plug in any way.

> Connect this furnishing to a properly grounded outlet only.

CAUTION Match wide blade of plug

to wide slot, fully insert.

> Always power down all circuits and disconnect before

cleaning.

WARNING To reduce the risk of

burns, fire, electric shock,

or injury to persons:

> Disconnect from power before putting on or taking off

parts. A minimum of two people is required to remove and

replace cabinet doors.

> Close supervision is necessary when this furnishing is used

by, or near children, invalids, or disabled persons.

> Use this furnishing only for its intended use as described in

these instructions.

> Do not use attachments not recommended by the

manufacture.

> Never operate this furnishing, if it has a damaged cord or

plug, if it is not working properly, if it has been dropped or

damaged, or dropped into water. Return the furnishing to a

service center for examination and repair.

> Never drop or insert any object into any opening.

> Do not use outdoors.

> Do not operate where aerosol (spray) products are being

used or where oxygen is being administered.

> For loading always put heavier items at the bottom and not

near the top in order to help prevent the possibility of the

furnishing tipping over.

MAXIMUM SHELF LOAD IN POUNDS ALLOWED: 6.61 lbs

> To disconnect, power down all circuits.

> Risk of injury to persons - do not place video equipment

such as televisions or computer monitors on furnishing.

Grounding instructions

This product must be connected to a grounded metal,

permanent wiring system, or an equipment - grounding

conductor must be run with the circuit conductors and

connected to the equipment grounding terminal or lead on

the product. (If provided with a 3 wire system)

MAL_XSquare_XS7016/19.04.2 4

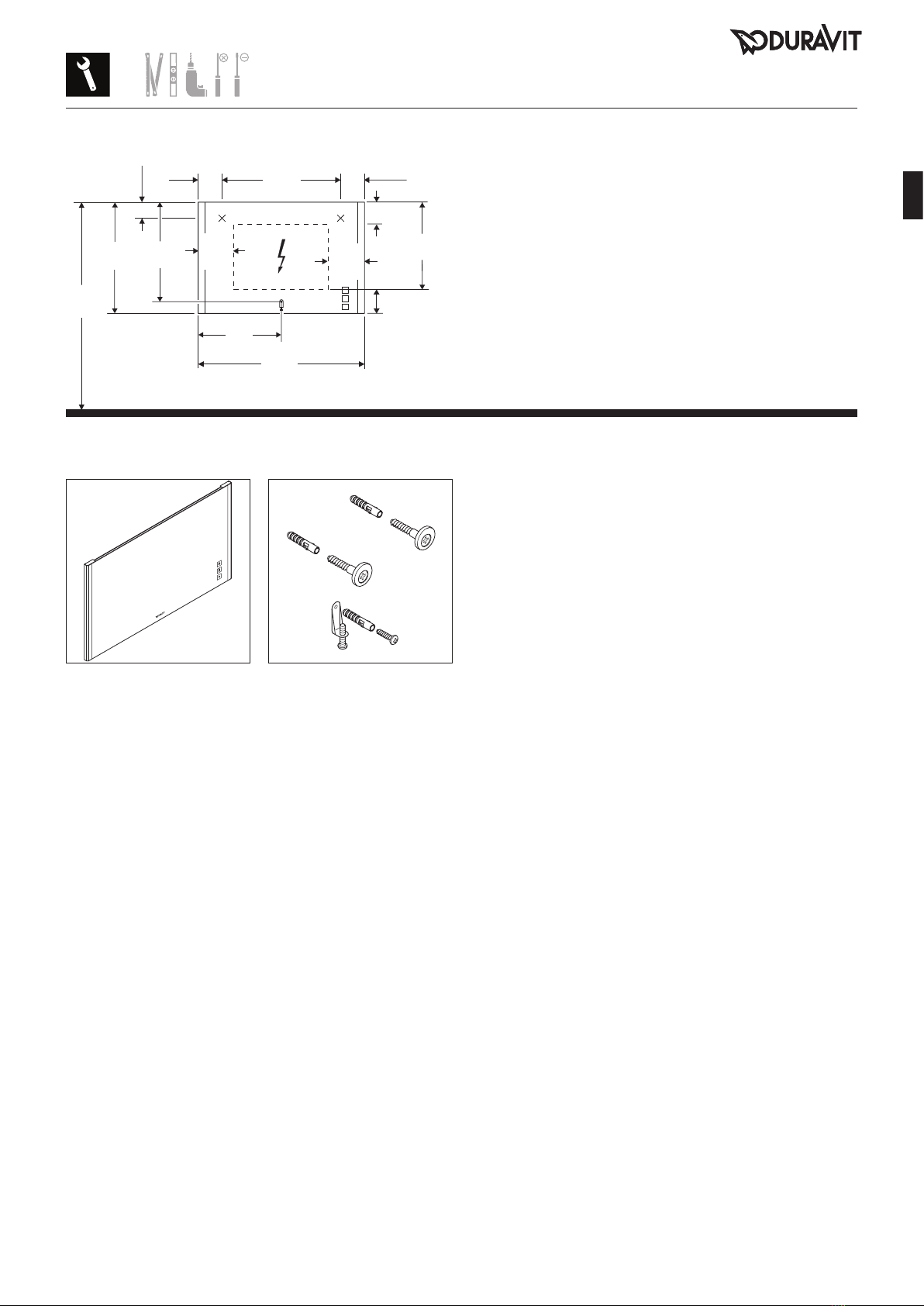

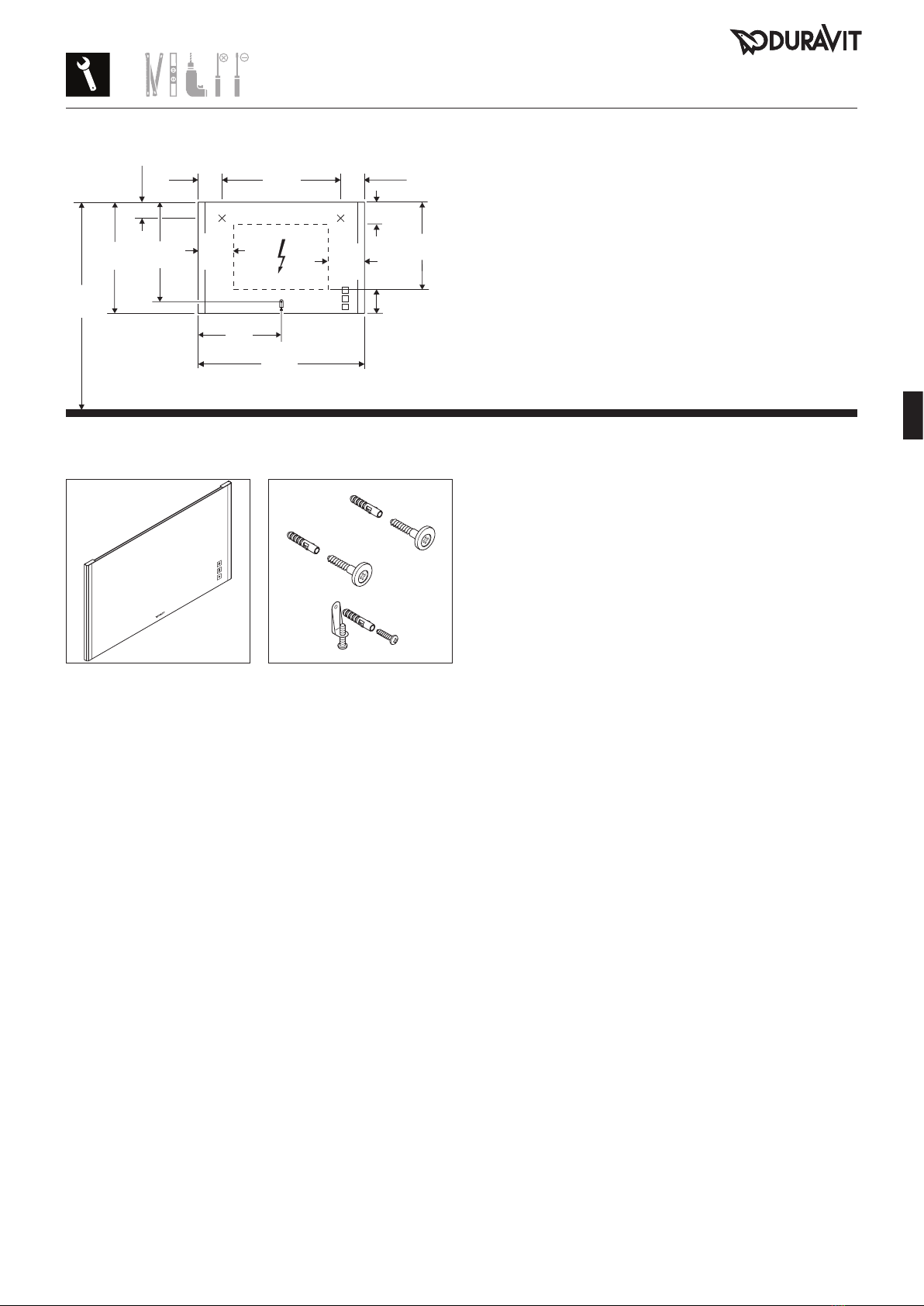

3x S8

2x 6,5x61

1x 4,5x35 # F51944

1130

44 ½”

2050

80 ¾”

1400

55 ⅛”

700

27 ½”

800

31 ½”

225

8 ⅞”

135

5 ⅜”

135

5 ⅜”

103

4 ⅛”

719

28 ⅜”

150

5 ⅞”

150

5 ⅞”

650

⅝

”

225

8 ⅞”

MAL_XSquare_XS7016/19.04.2 5

3x S8

2x 6,5x61

1x 4,5x35

Ø ⅜”

110 V

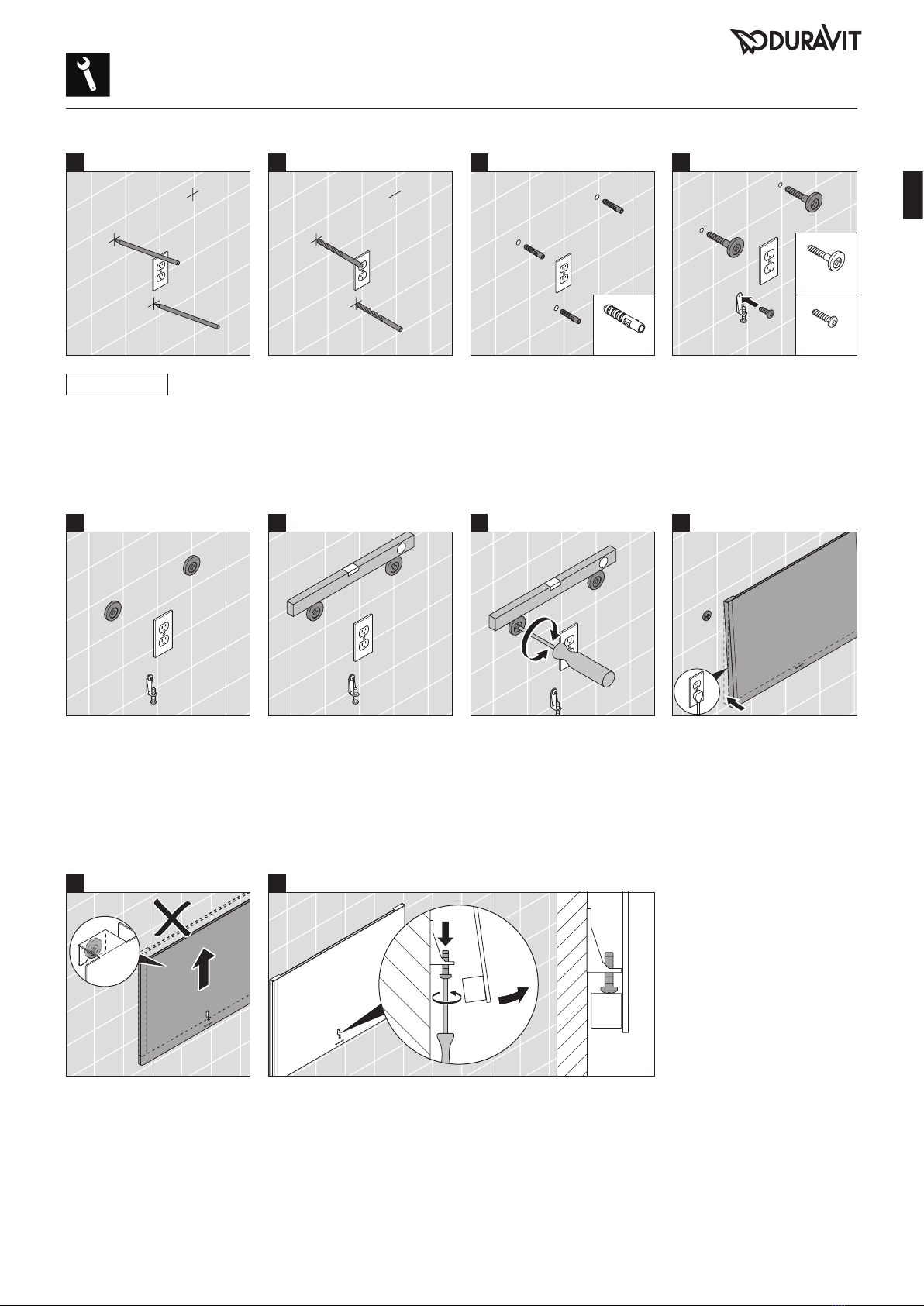

> Line up the top screws

with the inserts on the

back of the mirror.

> Push mirror onto the wall

until screws are inserted

securely.

> Thred the two mounting

screws into the top two

anchors.

> Secure the L-bracket to

the wall with the screw on

the bottom.

> The plastic anchors

provided are for concrete

wall applications.

> Use a 3/8” drill bit.

> Drill the anchor holes that

have been marked.

NOTICE

A 110 V GFCI outlet is required.

> Mark the holes to be drilled

for the anchors.

> Plug the mirror into the

outlet.

> Adjust leveling if required.> Check leveling of the top

two screws.

> Confirm that all screws

are securely attached.

> For adjustment of the safety bracket, turn screw to

the position as pictured. Correct placement of screw

prevents the mirror from accidentally detaching from the

suspension rail.

MAL_XSquare_XS7016/19.04.2 6

4321

8765

2.700 K 6.500 K

≥ 2 s

01:00:00

MAL_XSquare_XS7016/19.04.2 7

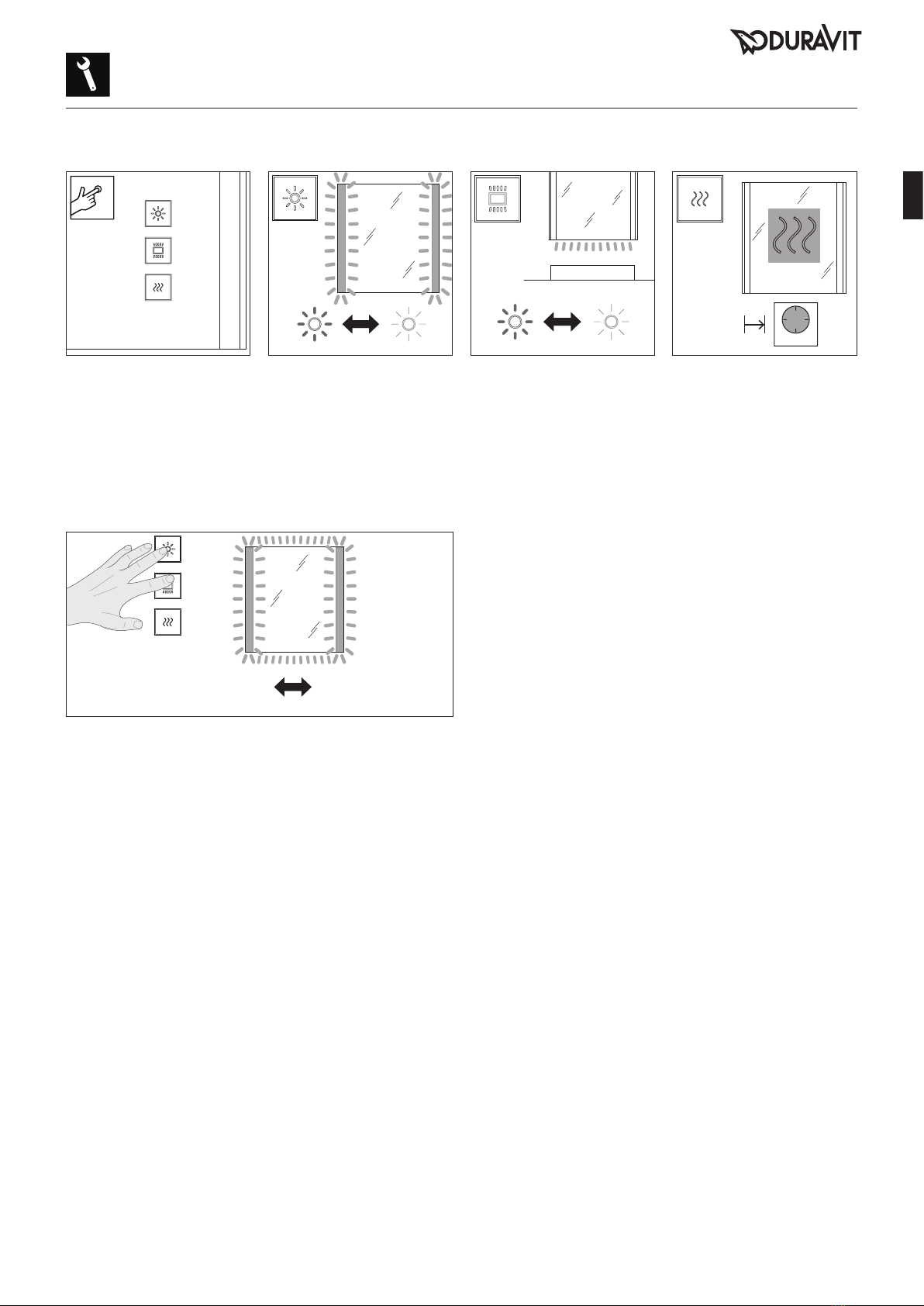

> On / Off switch for the

mirror heating system

included auto-off function

after 60 minutes.

> On / Off switch for up

and down LED-indirect

light including dimming

function:

• Short press means

On/Off

• Press and hold means

dimming

> On / Off switch for

lightfield including

dimming function:

• Short press means

On/Off

• Press and hold means

dimming

> Touchless operating panel

at the front side with 3

Icons.

> Icon 1 and Icon 2 held for two seconds or longer allows

user to synchronously change the lighted mirror’s color

between 2700K-6500K (lightfield and indirect light).

Utilisation prévue

Les instructions d'installation sont comprises avec le produit

Duravit et s'adressent à des personnes responsables de

l'installation électrique du produit.

Lectorat ciblé et compétences

L'installation électrique doit uniquement être effectuée par des

électriciens compétents.

Le mobilier est conforme aux exigences applicables de la ou des

norme(s) indiquée(s) :

Sécurité des articles pour l'équipement des ménages et des lieux

publics.

(UL962, 3rd ed. portable Luminaires CSA C22.2 No. 12)

À propos du produit

Les produits nécessitant de l'électricité sont conçus pour

fonctionner avec un interrupteur mural et connectés à un circuit

fourni par le client sinon un connecteur plat sera fourni avec

un miroir/une armoire de toilette. Le produit doit être installé

par un technicien compétent respectant le code électrique.

Lisez attentivement les instructions de sécurité. Il faut éviter le

mouillage direct.

Ce produit est conçu pour une utilisation domestique/résidentielle

uniquement. Nous nous réservons le droit d'apporter des

améliorations et de rehausser l'apparence des produits illustrés.

Instructions d'utilisation

• Le mobilier de la salle de bain est conforme aux normes et aux

lignes directrices applicables au moment de la livraison et doit

être utilisé dans les salles de bain.

• Il faut éviter le contact direct de l'eau, par exemple, pendant la

douche.

• Les miroirs/armoires de toilette nécessitent une source

d'alimentation DDFT de 110 V 60 Hz.

• Un connecteur plat sera fourni pour le miroir/l'armoire de

toilette.

• Distance entre l'interrupteur sensitif et les surfaces réfléchis-

santes => 3 po (75 mm).

• Nous nous réservons le droit d'apporter des améliorations

techniques et des modifications au modèle des produits illus-

trés.

Explication des mots-clés

DANGER

Indique une situation dangereuse qui, si elle n'est pas évitée,

entraînera la mort ou des blessures importantes.

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n'est pas évitée,

entraînera la mort ou des blessures importantes.

MISE EN GARDE

Indique une situation dangereuse qui pourrait entraîner des

blessures mineures ou modérées si elle n'est pas évitée.

ATTENTION

S'utilise pour répondre à des pratiques qui ne sont pas reliées aux

blessures physiques.

MAL_XSquare_XS7016/19.04.2 8

INSTRUCTIONS IMPORTANTES POUR LA SÉCURITÉ

En utilisant un ameublement électrique, il faut toujours suivre des

précautions de base, dont ce qui suit :

Lisez toutes les instructions avant d'utiliser les meubles.

CONSERVEZ CES INSTRUCTIONS.

DANGER

Pour réduire le risque de choc électrique :

Ameublement fourni avec des instructions pour une prise de

branchement polarisée à 2 broches. Pour réduire le risque de

choc électrique, cet ameublement dispose d'une prise polarisée

(une broche étant plus large que l'autre). La prise entrera dans

une prise de sortie polarisée dans une seule direction.

> Si la prise ne rentre pas complètement dans la prise de sortie,

inversez la prise.

> Si elle ne rentre toujours pas, communiquez avec un

électricien compétent pour qu'il installe la prise de sortie de

façon appropriée.

> Ne modifiez pas la prise d'une façon quelconque.

> Branchez ce meuble dans une prise de terre bien installée

seulement.

MISE EN GARDE

Joignez la broche large de la prise à la fente large, insérez

complètement.

> Mettez toujours tous les circuits hors tension et débranchez

avant de nettoyer.

AVERTISSEMENT

Afin de réduire les risques de brûlure, d'incendie, de choc

électrique ou de blessures corporelles :

> Débranchez avant d'ajouter ou d'enlever des pièces. Au moins

deux personnes sont requises pour enlever et remplacer les

portes de l'armoire.

> Une supervision étroite est nécessaire lorsque l'ameublement

est utilisé par ou près des enfants ou des personnes

handicapées.

> Utilisez ce meuble uniquement pour son utilisation prévue, tel

que décrit dans ces instructions.

> N'utilisez pas des accessoires qui ne sont pas recommandés

par le fabricant.

> N'utilisez jamais ce meuble, si son cordon ou sa prise est

endommagé, s'il ne fonctionne pas adéquatement, s'il a été

échappé ou endommagé ou échappé dans l'eau. Retournez

le meuble à un centre de service pour qu'il soit examiné et

réparé.

> Ne laissez pas tomber ou n'insérez pas d'objets dans aucune

ouverture.

> N'utilisez pas à l'extérieur.

> N'utilisez pas près d'un endroit où des produits d'aérosol

(vaporisateurs) sont utilisés ou que de l'oxygène est

administré.

> En ce qui concerne la charge, placez toujours des articles plus

lourds en bas plutôt qu'en haut afin d'aider à empêcher le

meuble de se renverser.

CHARGE EN LIVRES MAXIMALE PERMISE SUR L'ÉTAGÈRE :

6,61lb

> Pour débrancher, mettez tous les circuits hors tension.

> Risque de blessures corporelles - ne placez pas de

l'équipement audiovisuel comme des téléviseurs ou des écrans

d'ordinateurs sur l'ameublement.

Instructions de mise à terre

Ce produit doit être branché à une base métallique, un système

de câblage ou un équipement permanent - le conducteur de terre

doit fonctionner avec les conducteurs de circuit et branché au

connecteur de terre de l'équipement ou être placé sur le produit.

(dans le cas d'un système à 3 câbles)

MAL_XSquare_XS7016/19.04.2 9

3 x S8

2x 6,5x61

1x 4,5x35 # F51944

1130

44 ½”

2050

80 ¾”

1400

55 ⅛”

700

27 ½”

800

31 ½”

225

8 ⅞”

135

5 ⅜”

135

5 ⅜”

103

4 ⅛”

719

28 ⅜”

150

5 ⅞”

150

5 ⅞”

650

⅝

”

225

8 ⅞”

MAL_XSquare_XS7016/19.04.2 10

Tabla de contenidos

Idiomas:

Otros manuales de Producto de plomería de DURAVIT

DURAVIT

DURAVIT XViu XV 7042 Manual de usuario

DURAVIT

DURAVIT WD1013 000 000 Manual de usuario

DURAVIT

DURAVIT SensoWash C 610001 Series Manual de usuario

DURAVIT

DURAVIT SensoWash 611000 00 2 00 2300 Manual de usuario

DURAVIT

DURAVIT DuraSystem Manual de usuario

DURAVIT

DURAVIT WT4210 0100 Manual

DURAVIT

DURAVIT Universal UV0660 0220 Guía de instalación

DURAVIT

DURAVIT BlueBox GK0900 0000 00 Manual de usuario

DURAVIT

DURAVIT XViu Manual de usuario

DURAVIT

DURAVIT D-Code 0828300000 Manual de usuario

DURAVIT

DURAVIT Starck Slimline 720114 Manual de usuario

DURAVIT

DURAVIT D-Code 720094 Manual de usuario

DURAVIT

DURAVIT Inipi Manual de usuario

DURAVIT

DURAVIT Wave WA4280 0070 Manual

DURAVIT

DURAVIT B34210 0120 10 Manual

DURAVIT

DURAVIT Inipi B Series Manual de usuario

DURAVIT

DURAVIT C14210 0110 10 Manual

DURAVIT

DURAVIT SensoWash Slim 611000 00 1 10 1300 Manual de usuario

DURAVIT

DURAVIT SensoWash i Lite Manual de usuario

DURAVIT

DURAVIT UV0600 0050 Guía de instalación

DURAVIT

DURAVIT DuraSystem WD5006 000 000 Manual de usuario

DURAVIT

DURAVIT DuraStyle DS 828C Manual de usuario

DURAVIT

DURAVIT TH4200008 Manual

DURAVIT

DURAVIT Inipi B Super Compact Manual de usuario

Manuales populares de Producto de plomería de otras marcas

Weka

Weka 506.2020.00E Instrucciones de funcionamiento

Kohler

Kohler K-6228 Instrucciones de montaje

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manual de usuario

American Standard

American Standard DetectLink 6072121 Manual de usuario

Uponor

Uponor Contec TS Manual de usuario

Pfister

Pfister Selia 49-SL Manual de usuario

Fortis

Fortis VITRINA 6068700 Manual de usuario

Fortis

Fortis MILANO 78211JS Manual de usuario

Kohler

Kohler K-12183 Instrucciones de montaje

Maxxus

Maxxus MX-M206-01 Manual de usuario

Moen

Moen 5922 Series Manual de usuario

Viega

Viega Prevista Pure 8512 Manual de usuario

Kohler

Kohler Centerset K-15240 Instrucciones de montaje

Viega

Viega Prevista Dry 8522.33 Manual de usuario

Sanela

Sanela Lema SLP 59RB Manual de usuario

Elkay

Elkay EDF15AC Manual de instalación

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Manual

baliv

baliv WT-140 Manual de usuario
