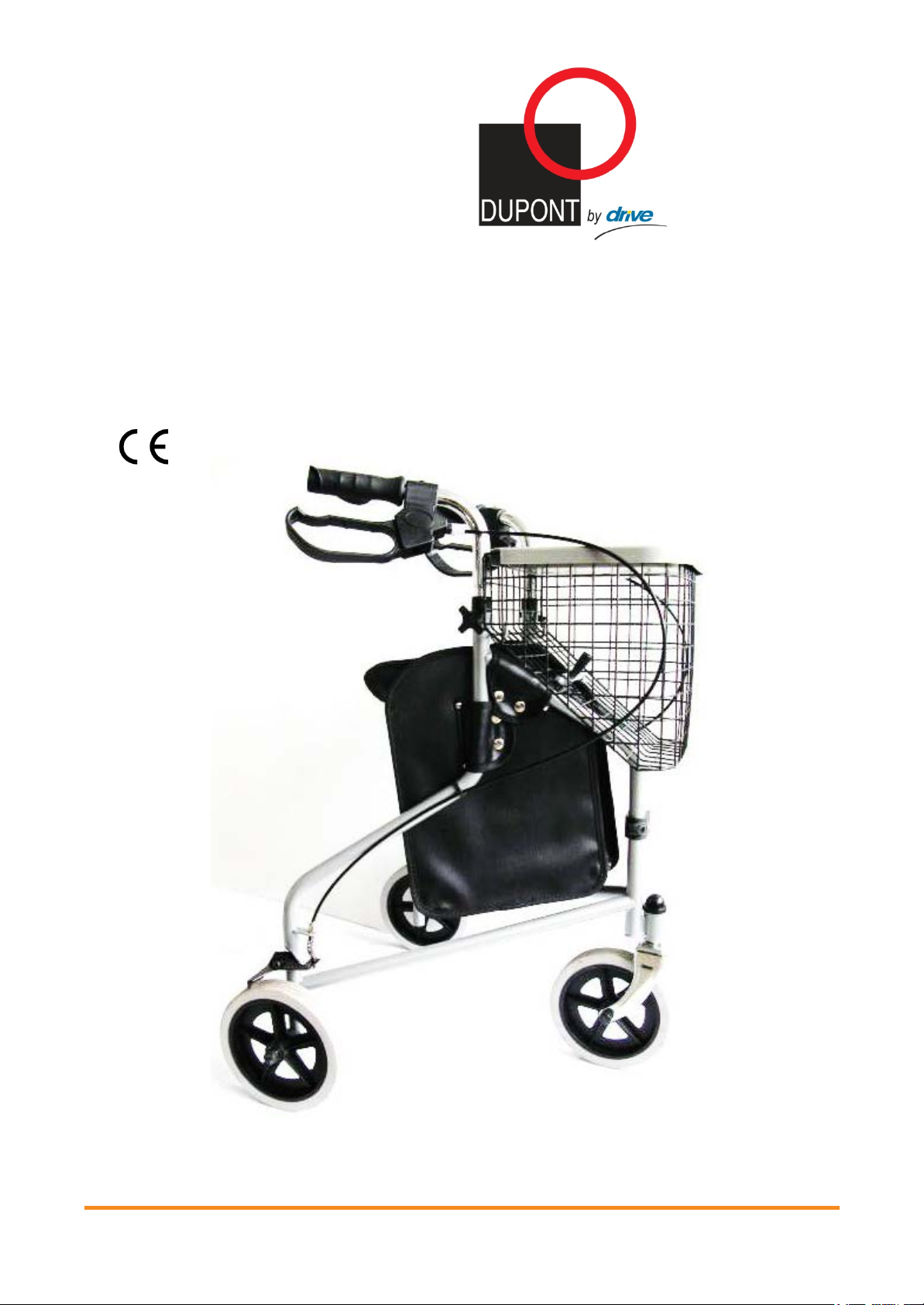

Drive DUPONT MADRID Manual de usuario

MADRID

Rollator

SA1312005

–

Operating instructions

–

Manuel d’utilisation

– Gebruiksaanwijzing

Teile des Rollator -

Parts of walking device -

Pièces du Rollator -

Onderdelen van de rollator -

1 Handgriff

2 Schiebegriff

3 Bremse

4 Feststellschraube für

Schiebegriff

5 Hinterrad

6 Rahmen

7 Vorderrad

8 Korb

9 Tablett

10 Bowdenzug

11 Tasche

1 Handgrip

2 Adjustable Tube

3 Brake

4 Height Adjustment screw

for handgrips

5 Rear wheel

6 Frame

7 Front wheel

8 Basket

9 Tray

10 Brake wire

11 Bag

1 Poignée

2 Poignée réglable en hauteur

3 Frein

4 Molette de fixation des

poignées

5 Roue arrière

6 Châssis

7 Roue avant

8 Panier

9 Tablette

10 Câble de frein

11 Sacoche souple

1 Handgreep

2 Hoogteverstelling

3 Rem

4 Borgschroef van

hoogte- verstellingen

5 Achterwiel

6 Frame

7 Voorwiel

8 Mand

9 Dienblad

10 Bowdenkabel

11 Tas

Lieferumfang

1. Rollator

2. Korb und Tasche

3. Tablett

4. Gebrauchsanweisung

Indikation /

Kontraindikation

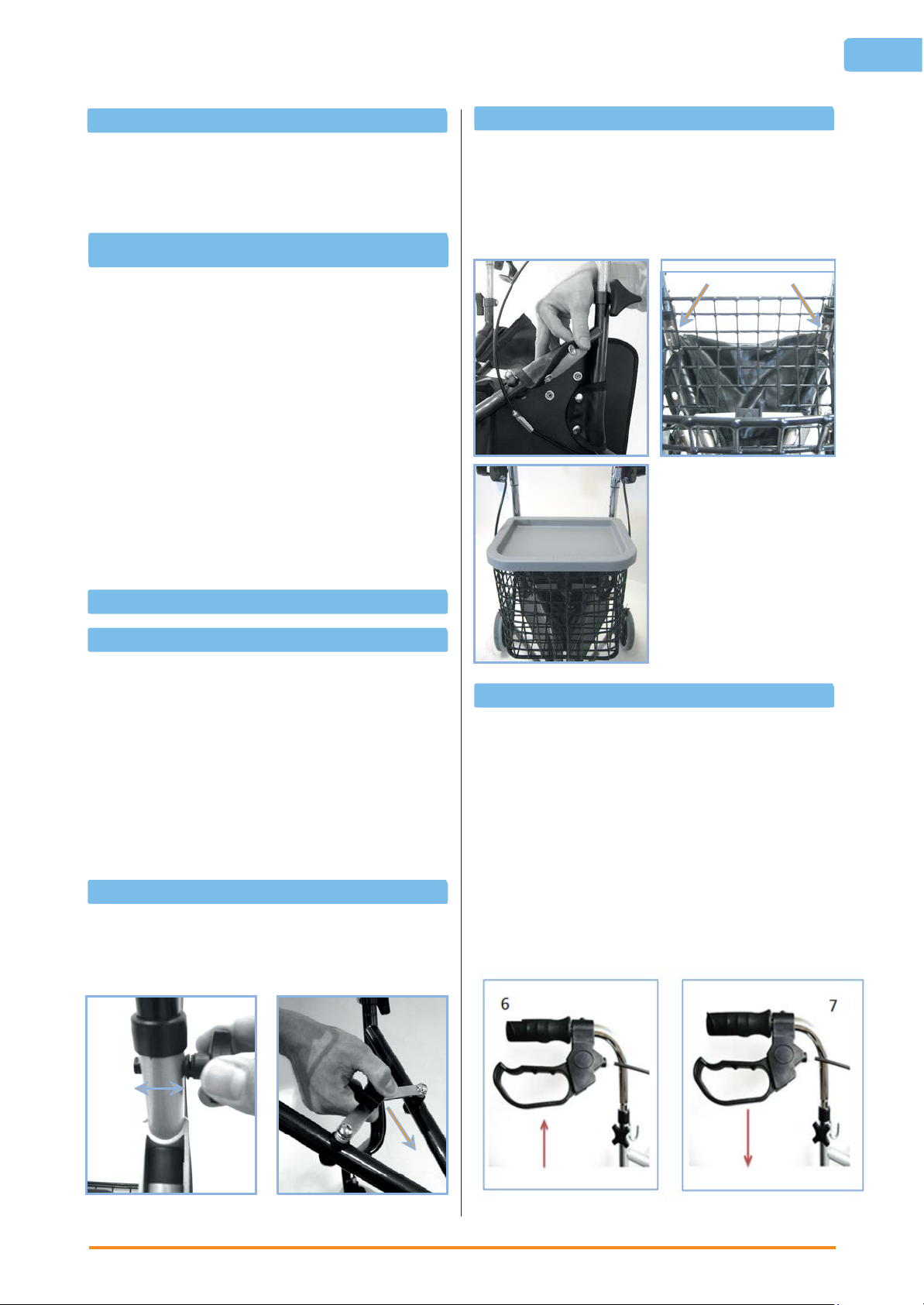

Tasche, Korb und Tablett anbringen

Die Tasche mittels Druckknöpfen wie abgebildet am

Rahmen befestigen.

Den Korb in den Haken vorne einhängen und das

Tablett von oben aufsetzen. (siehe Bild 3 bis 5).

3 4

Gehhilfe für den Außen- und Ihnenbereich zum

Ausgleich bzw. zur Verbesserung eingeschränkter

Gehleistung.

Die Versorgung Versicherter mit Gehhilfen hat in der

Absicht zu erfolgen, beim Anwender die einge-

schränkte Gehleistung auszugleichen oder zumin- dest

zu verbessern (Erweiterung des Aktionsradius bzw. der

Mobilität).

Personen mit Einschränkungen der Hand-/Arm-

funktionen bedürfen besonderer Zurichtung/Aus-

führungen an Griffen oder an Hand-/Armauflagen.

Für Personen mit Balancestörungen sind fahrbare

Gehhilfen u.U. Nicht geeignet, dies ist im Einzelfall

durch einen Versuch abzuprüfen. Ggf. muss eine

Begleitperson anwesend sein.

Installation 5

Höheneinstellung Schiebegriffe

Schiebegriffe mindestens bis zur ersten Querboh- rung

in das Rahmen-Rohr einstecken. Die Fixier- schraube

von innen durchstecken und mit Scheibe und Sterngriff

festschrauben.

Um die Höheneinstellung der Schiebegriffe zu ver-

ändern die Fixierschraube durch drehen des Stern-

griffes entgegen dem Uhrzeigersinn lösen. Dann wie

oben beschrieben den Griff in gewünschter Höhe

feststellen. (siehe Bild 1)

Entfalten

Um den Rollator vollständig zum Gebrauch zu ent-

falten drücken Sie den Faltmechanismus wie abge- bildet

nach unten. (Siehe Bild 2)

Bremsen / Parken

Zum Bremsen während des Gehens mit dem Rol- lator

beide Bremsgriffe mit den Händen nach oben ziehen

(siehe Bild 6). Immer langsam und gleichmäßig mit

beiden Händen bremsen.

Zum Feststellen/Parken des Rollators beide Bremsgriffe

nach unten drücken bis sie hörbar einrasten. (siehe Bild

7).

Zum Entriegeln der Bremse beide Bremsgriffe wieder

nach oben ziehen bis sie entriegelt sind

(Bremsgriffe sind in mittlerer Position).

Einstellung Bremse

Bei schlechter oder zu harter Bremswirkung kann die

Bremse entweder am Bremsgehäuse oben.

(siehe Bild 8) oder mit entsprechendem Werkzeug (nicht

in Lieferung enthalten) an der instellschraube am

Bowdenzug unten (siehe Bild 9) auf die gewünschte

Bremswirkung eingestellt werden.

Reinigung / Wartung

Von Hand mit einem feuchten Tuch regelmäßig reinigen!

Keine aggressiven Reinigungsmittel verwenden!

Schrauben am Rollator regelmäßig kontrollieren und

gegebenenfalls nachziehen!

Wiedereinsatz

Dieses Produkt ist für den Wiedereinsatz geeignet. Bei

der Aufbereitung sind die Vorgaben des Her- stellers zu

beachten und werden auf Anfrage zur Verfügung

gestellt.

Falten / Transport / Verstauen

Um den Rollator zusammen zu falten den Faltme-

chanismus nach oben ziehen (siehe Entfalten) und

zusammenfalten. Um dem Rollator einen sicheren Stand

beim Lagern zu geben lassen Sie eine Spalt zwischen

den Hinterrädern von ca. 50 mm.

Sicherheitshinweise

Rollator nur als Gehhilfe verwenden!

Rollator nur auf ebenem und festem Untergrund

verwenden.

Es ist untersagt, sich auf den Rollator zu setzen oder

eine Person oder Tiere auf dem Rollator zu befördern!

Die Bremswirkung kann durch die Abnutzung der

Reifen beeinträchtigt werden. Deshalb Brems- wirkung

regelmäßig prüfen.

Maximale Belastung: 130 kg

Der Gebrauch auf

Rolltreppen

o.ä. ist

ausdrück-

lich

untersagt!

Das Tablett nur für kleine, leichte weder spitze noch

heiße Gegenstände verwenden.

Max. Belastung: 5,0 kg

Die Tasche und den Korb nur für den Transport von

Gegenständen verwenden und nicht überladen! Max.

Belastung: 5,0 kg

Das Produkt darf nicht dauerhaft Temperaturen

über + 40°C ausgesetzt werden. Ansonsten können sich

die Stahlrohrteile und die Sitzauflage aufheizen, was zu

Verbrennungen führen könnte.

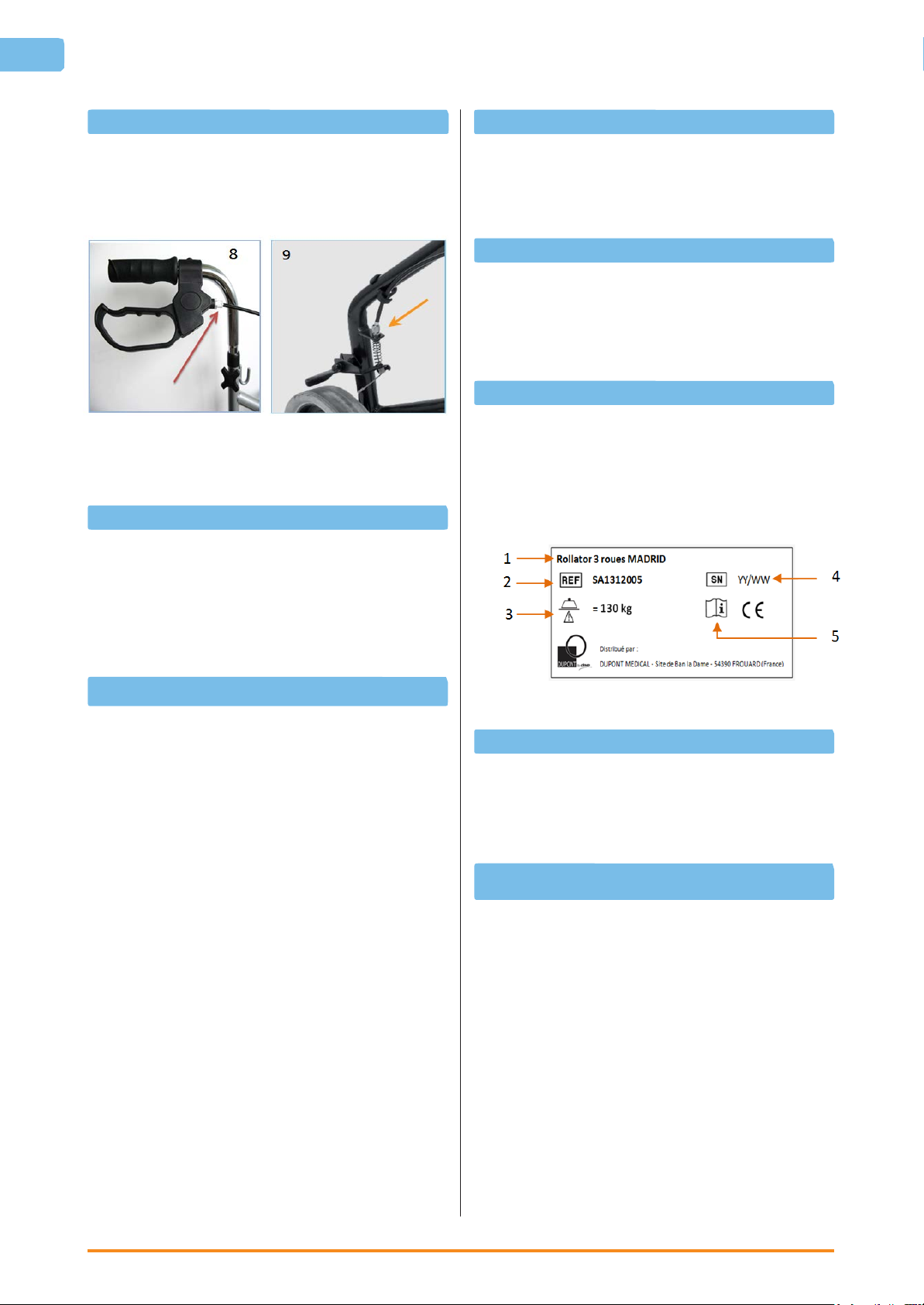

Typenschild

1 Produktname

2 Artikelnummer

3Maximal belastung

4 Seriennummer

5 Gebrauchsanweisung beachten

Garantie

Die Gewährleistung beträgt 12 Monate ab Kaufdatum.

Irrtum und Änderungen aufgrund von technischen Ver-

besserungen und Designveränderungen vorbehalten.

Technische Daten

Maße

Länge gesamt mit Korb 600 mm

Breite gesamt 610 mm

Breite zwischen Handgriffen 370 mm

Griffhöhe von 845 bis 945 mm

Raddurchmesser/Breite 190mm x30mm

Faltmaße (LxBxH) 650 x 250 x 855 mm

Gewicht

ohne Korb/Tablett 6,2 kg mit

Korb/Tablett 6,9 kg Gewicht

Korb 0,5 kg Gewicht

Tablett 0.2 kg Max.

Belastung 130 kg

Material Stahlrohr, beschichtet

Package contents

1. Walking device

2. Basket and bag

3. Tray

4. Operating instructions

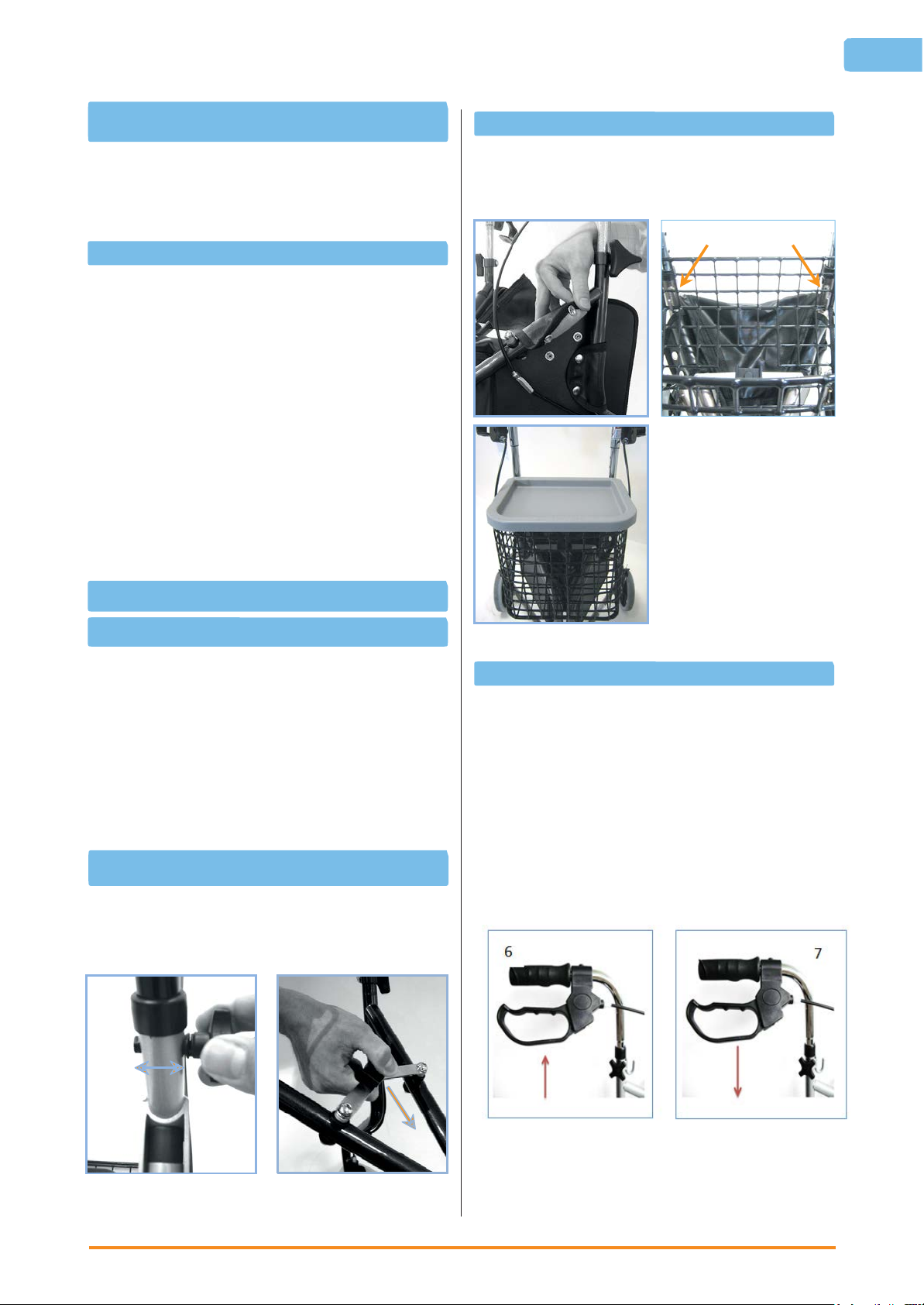

Fitting bag, basket and tray

Hook in the basket in the hooks at the frame under the

seat plate and place the tray with its small feet in the

holes in the seat plate (see picture 3 to 5).

3 4

Indication / Contraindication

Walking device – for indoor and outdoor use – for

compensation and improvement respectively of

restricted ability of walking.

The purpose of walking devices is to compensate for or

at least improve restricted walking ability in users

(expansion of range and/or mobility).

Persons with restricted hand/arm functions require

special adjustments/versions of handgrips or hand

rests/armrests.

For persons with balance disorders are walking frames

not recommended, this is to be checked by an

experiment in an individual case. If it is necessary a

companion must be present.

Installation

Height adjustment handgrips

Insert the tube of the adjustable handgrip into the frame

at least to the “first hole”. Insert the locking screw

through the pipe from the inside and fix with washer and

star clutch screw.

To change the height setting of the adjustable

handgrip the locking screw by turning off the star

clutch against the clockwise solve. Then ascertain as on

top described the clutch by desired height. (see Figure1).

Unfold

To fully unfold the TRI walker before using, push the

folding mechanism down away from the handles. (see

Figure 2).

Breaking / Parking

For breaking the walking device pull both brakes

upwards to the handgrip (see picture 6). Always brake

slowly and steady.

For parking the walking device press down the brakes

until they click in the parking position 8see picture 7).

For unlocking the brakes pull them upwards towards the

handgrips until they are unlocked (both brakes are in a

middle position).

1 2

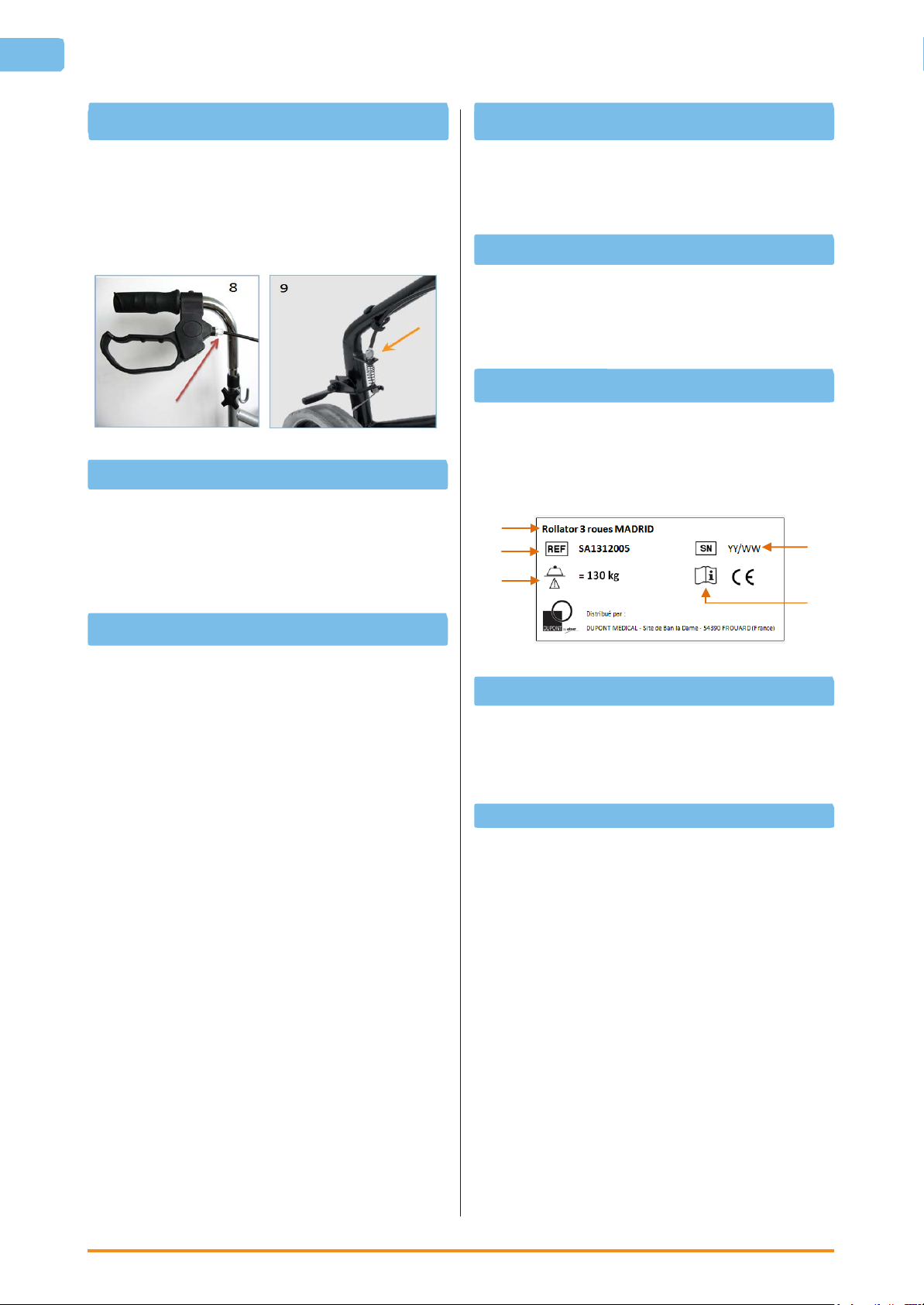

Adjustment of brake

For desired braking strength adjust the brake either

manually at the screw on the housing of the brake (see

picture 8) or with the suitable tool (not included) on the

brake wire (see picture 9).

Cleaning / Maintenance

Clean regularly by hand with a damp cloth! Do

not use any aggressive detergents!

Screws of walking device must be checked regularly

and if necessary retightened.

Reprocessing

The product is suitable for reprocessing. Send it to

an approved waste treatment centre.

Folding / Transport / Storage

To fold the TRI-walker for transporting, pull the black

section back towards the handles. This will start the

folding process. To allow the TRI-walker to stand

upright during storage, do not fold the TRI- walker up

fully. Leave a gap of at least 50mm

(2 inches) between the rear tyres.

Safety instructions

Use only as a walking device!

Use only on even and solid surfaces.

Walking device must not be used for sit on or as a

wheelchair! It must not be used for transport of persons

or animals!

The effect of the brakes can be affected by abrasion of

the wheels.

Therefore test regularly the brakes.

Maximum load: 130 kg

The use on

escalator`s

is expressly

forbidden!

Use tray only for small, light, but not for pointed or hot

objects. Max. load: 5.0 kg

Use bag and basket only for transport of objects and do

not overload.

Max. load: each 5.0 kg

Do not expose the product to temperatures above

40°C for a long time, otherwise the steel pipes and the

seat cover heat, which could lead to burns.

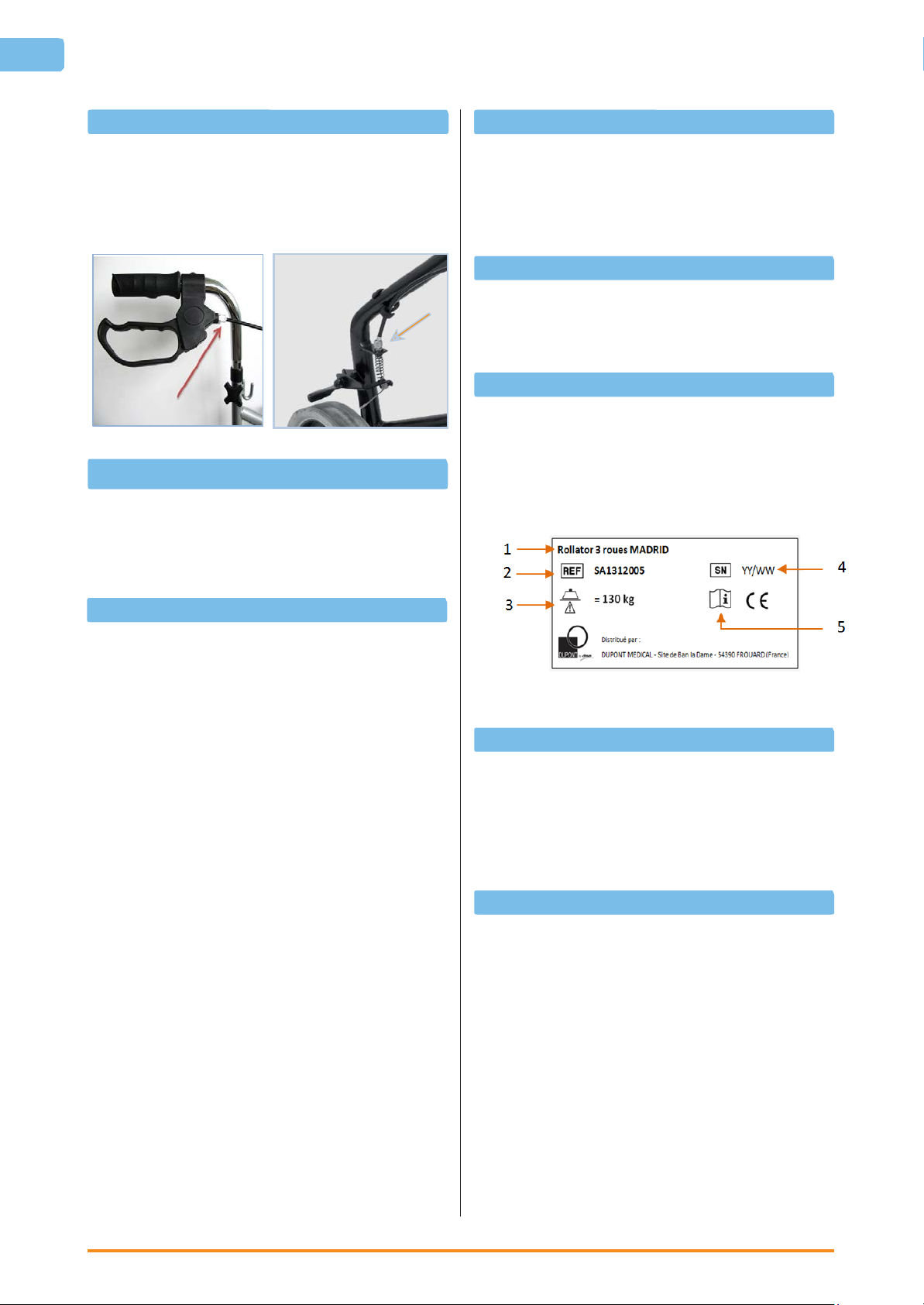

Type Label

1. Product name

2. Article reference

3. Max.load

4. Batch number

5. Attention: See operating instructions

Warranty

We issue a warranty of 12 months from date of purchase.

Subject to technical alterations. Errors and omissions

excepted.

Technical Data

Dimensions

Length over all with basket 600 mm

Width over all 610 mm

Width between handgrips 370 mm

Handgrip hight from 845 to 945 mm

Wheels diameter/Width 190 mm x30 mm

Dimensions folded (LxWxH) 650 x 250 x 855 mm

Weight

without basket/tray 6,2 kg with

basket/tray 6,9 kg Weight

basket 0,5 kg Weight tra

0.2 kg

Max. Load 130 kg

Material Steel tube, high-quality coated

Inclus à la livraison

1. Rollator

2. Panier et sacoche

3. Tablette

4. Manuel d’utilisation

Indication / Contre-indication

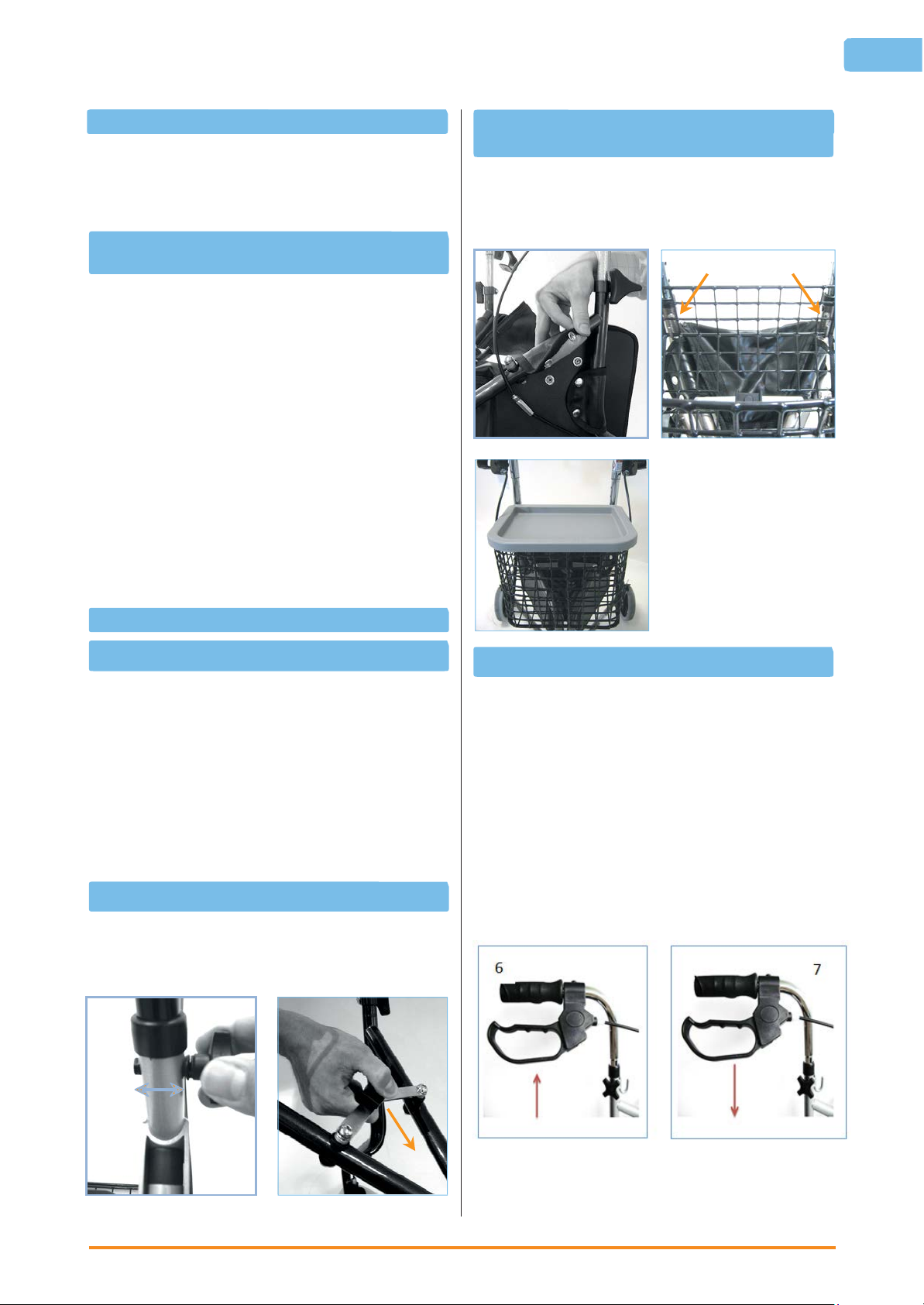

Fixationdelasacoche,dupanieret de la

tablette

Fixer la sacoche sur le châssis à l’aide des boutons

pression comme cela est indiqué ci-dessous (voir

illustration 3).

Accrocher à l’avant le panier avec les crochets et poser

la tablette par-dessus (voir illustrations 4 et 5).

Déambulateur pour l’intérieur et l’extérieur, aide

à compenser ou améliorer un handicap de déplacement.

La prescription d’un déambulateur a pour but de

compenser ou au moins d’améliorer le déplacement de

l’utilisateur (élargissement du rayon d’action ou de la

mobilité).

Les personnes handicapées au niveau des mains ou des

bras doivent bénéficier d’aménagements particuliers au

niveau des poignées ou des repose- main/bras.

Les aides à la marche mobiles ne sont pas appropriées aux

personnes ayant des problèmes d’équilibre. Le cas

échéant un test approprié doit être réalisé avec un

accompagnateur.

D’une façon générale l’usage d’un rollator n’est pas

recommandé aux patients souffrant de problèmes de

perception et d’incapacité à s’asseoir seuls.

Installation

Réglage en hauteur des poignées

Insérer les poignées au moins jusqu’au premier trou

traversant dans le tube du châssis. Faire passer la vis de

fixation à l’intérieur puis serrer à l’aide de la rondelle et

de la molette.

Pour modifier le réglage de la hauteur des poignées,

desserrer la vis de fixation en tournant la molette à trois

branches dans le sens inverse des aiguilles d’une

montre. Puis bloquer la poignée à la hauteur

souhaitée comme cela est décrit ci-dessus (voir

illustration 1).

Dépliage

Pour déplier entièrement le rollator avant de l’utiliser,

appuyer vers le bas sur le mécanisme de pliage comme

indiqué ci-dessous (Voir illustration 2).

Freinage/Parking

Pour freiner en utilisant le rollator, remonter les deux

poignées vers le haut (voir illustration 6). Toujours

freiner lentement et régulièrement avec les deux mains.

Pour immobiliser/garer le rollator, pousser les deux

freins vers le bas jusqu’à ce qu’ils s’enclenchent de

manière audible (voir illustration 7).

Pour désengager les freins, remonter de nouveau les

deux poignées vers le haut jusqu’à ce qu’ils se

débloquent (position médiane de la poignée de frein).

1 2

Réglage des freins

En cas de freinage trop faible ou trop brusque, le frein peut

être réglé à la tension voulue soit sur la poignée du frein

(voir illustration 8), soit à l’aide d’une clé (non fournie) au

niveau de la vis de réglage sur le câble de frein (voir

illustration 9).

Nettoyage/maintenance

Nettoyer régulièrement le rollator à la main à l’aide d’un

chiffon humide !

Ne pas utiliser de détergents agressifs ! Vérifier

régulièrement les vis du rollator et les resserrer le cas

échéant !

Recyclage

Ce produit peut être recyclé. Il faudra le remettre à un

centre de traitement des déchets agrée.

Pliage/transport/rangement

Pour replier le rollator, tirer le mécanisme de pliage vers

le haut (voir Dépliage) et fermer. Pour que le rollator

reste bien stable une fois rangé, laissez un écart

d’environ 50 mm entre les roues arrière.

Instructions de sécurité

N’utiliser le rollator que comme déambulateur !

Le rollator ne doit être utilisé que sur un sol plat et stable.

Il est interdit de s’asseoir sur le rollator ou encore de

transporter une personne ou des animaux !

L’action des freins peut être influencée par l’usure des

bandages de roue. Il est donc nécessaire de contrôler

régulièrement les freins.

Charge maximale : 130 kg

Usage interdit sur des escaliers roulants !

Ne poser sur la tablette que des petits objets légers. Eviter

tout objet pointu ou chaud.

Charge maximale : 5,0 kg

La sacoche et le panier doivent être réservés au

transport d’objets et ne doivent pas être trop chargés !

Charge maximale : 5,0 kg chacun

Le produit ne doit pas être exposé de manière prolongée à

des températures supérieures à 40°C. Dans le cas

contraire, les parties métalliques et le siège peuvent

chauffer et occasionner des brûlures.

Plaque signalétique

1 Nom du produit

2 Référence article

3 Poids maximum supporté

4 Numéro de lot

5 Consulter le manuel d’utilisation

Garantie

La garantie est valable 12 mois à compter de la date

d’achat.

Sous réserve d’erreurs ou de modifications suite à des

améliorations techniques ou des modifications du design.

Données techniques

Dimensions

Longueur totale panier compris 600 mm

Largeur totale 610 mm

Écartement entre les poignées 370 mm

Hauteur des poignées de 845 à 945 mm

Dimensions des roues 190 mm x 30 mm

Dimensions replié (LxlxH) 650 x 250 x 855 mm

Poids

sans panier/tablette 6,2 kg

avec panier/tablette 6,9 kg

Poids du panier 0,5 kg

Poids de la tablette 0,2 kg

Charge maximale 130 kg

Matière Tube acier recouvert

Geleverd product

1. Rollator

2. Mand en tas

3. Dienblad

4. Gebruiksaanwijzing

Indicatie /Contraindicatie

Tas, mand en dienblad aanbrengen

Bevestig de tas met de drukknoppen aan het frame zoals

is afgebeeld.

Hang de mand aan de haak aan de voorkant en plaats

het dienblad erbovenop (zie afbeelding 3 - 5).

3 4

Loophulpmiddel voor binnen en buiten ter

compensatie of verbetering van beperkingen bij het

lopen.

Loophulpmiddelen moeten worden toegepast om de

beperkingen van de gebruiker bij het lopen te

compenseren of in ieder geval te verminderen (zodat de

actieradius of de mobiliteit toeneemt).

Mensen met beperkingen in hand-/armfuncties hebben

speciale uitbreidingen/uitvoeringen van grepen of hand-

/armsteunen nodig.

Voor personen met evenwichtsstoornissen worden

frames lopen niet aanbevolen, dit is te controleren door

een experiment in een individueel geval. indien nodig

een begeleider aanwezig zijn.

Installatie

Hoogte van handgrepen verstellen

Steek de handgrepen minstens tot de eerste dwarsboring

in de buis van het frame. Steek de borgschroef er van

binnenuit door en schroef deze met de ring en de

stervormige knop vast.

Als u de hoogte van de handgrepen wilt aanpassen, draait

u de stervormige knop tegen de wijzers van de klok in

om de borgschroef los te draaien. Zet de greep

vervolgens op de gewenste hoogte zoals hierboven is

beschreven. (Zie afbeelding 1.)

Openvouwen

Als u de rollator volledig wilt openvouwen voor ge-

bruik, drukt u het vouwmechanisme omlaag zoals in de

afbeelding. (Zie afbeelding 2.)

Remmen/parkeren

Als u tijdens het lopen met de rollator wilt remmen, trekt

u beide remgrepen met de handen omhoog (zie

afbeelding 6). Rem altijd langzaam en gelijkmatig met

beide handen.

Als u de rollator wilt vastzetten/parkeren, drukt u beide

remgrepen omlaag totdat u hoort dat deze vastklikken.

(zie afbeelding 7).

U ontgrendelt de remmen door de beide remgrepen weer

omhoog te trekken totdat deze zijn ontgrendeld (de

remgrepen staan in de middelste stand).

1 2

Rem instellen

Als de rem slecht of juist te krachtig werkt,

kunt u de rem aan de rembehuizing boven (zie

afbeelding 8) of met behulp van geschikt gereedschap

(niet meegeleverd) met de stelschroef onder aan de

Bowdenkabel (zie afbeelding 9) instellen op de

gewenste werking.

Reiniging/onderhoud

Reinig dit product regelmatig met de hand met een

vochtige doek!

Gebruik geen agressieve reinigingsmiddelen! Controleer

regelmatig de schroeven op de rollator en draai deze

indien nodig aan!

Hergebruik

Dit product is geschikt voor hergebruik. Bij de

verwerking dient de informatie van de producent in

acht te worden genomen. Deze informatie wordt op

verzoek ter beschikking gesteld.

Samenvouwen/transport/opslag

Wanneer u de rollator wilt samenvouwen, trekt u het

vouwmechanisme omhoog (zie Openvouwen) en vouwt

u de rollator samen. Laat ongeveer50 mm ruimte

tussen de achterwielen om de rollator stabiel neer te

zetten voor opslag.

Veiligheidsinstructies

Gebruik de rollator alleen als hulpmiddel bij het lopen.

Gebruik de rollator alleen op een vlakke, stevige

ondergrond.

Het is niet toegestaan op de rollator te zitten of personen

of dieren op de rollator te vervoeren!

De remmen kunnen minder goed gaan werken wanneer

de wielen afslijten. Controleer daarom regelmatig of de

rollator goed remt.

Maximale belasting: 130 kg

Het gebruik van

roltrappen

uitdrukkelijk verbo-

den!

Gebruik het dienblad alleen voor kleine, lichte

voorwerpen die niet scherp of heet zijn. Max. be-

lasting: 5,0 kg

Gebruik de tas en de mand alleen voor transport van

voorwerpen en belast de tas en de mand niet te zwaar.

Max. belasting: elk 5,0 kg.

Het product mag niet continu aan temperaturen boven

+40 °C worden blootgesteld. Anders kunnen de stalen

buizen en de zitting heet worden, wat kan leiden tot

brandwonden.

Typeplaatje

1 Productnaam

2 Artikelnummer

3 Maximaal gewicht ondersteund

4 batchnummer

5 Raadpleeg de gebruiksaanwijzing

Garantie

Wij geven een garantie van 12 maanden vanaf de

aankoopdatum.

Eventuele fouten en wijzigingen op grond van

technische verbeteringen en veranderingen in design

voorbehouden..

Technische gegevens

Afmetingen

Lengte inclusief mand 600 mm

Totale breedte 610 mm

Breedte tussen handgrepen 370 mm

Greephoogte van 845 to 945 mm

Wielmaat 190 mm x 30 mm

Afmetingen gevouwen (LxBxH) 650 x 250 x 855 mm

Gewicht

zonder mand/dienblad 6,2 kg met

mand/dienblad 6,9 kg Gewicht

mand 0,5 kg Gewicht

dienblad 0,2 kg

Max. Belasting 130 kg

Materiaal Stalen buis, gecoat

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Ayuda a la movilidad de Drive

Drive

Drive Gecko 700 100 100 Manual de usuario

Drive

Drive Cristallo Manual de usuario

Drive

Drive Aluminium Triwalker Steel Triwalker Guía del usuario

Drive

Drive PreserveTech 12011KD-1A Manual de usuario

Drive

Drive Clever-Lite LS Manual de usuario

Drive

Drive 13031-1SV Manual de usuario

Drive

Drive FC 2028 Manual de usuario

Drive

Drive DeVilbiss Manual de usuario

Drive

Drive MIGO 2G Manual de usuario

Drive

Drive TRS 130 Manual de usuario

Drive

Drive Nitro RTL10266 Manual de usuario

Drive

Drive Steerable Knee Walker Manual de usuario

Drive

Drive Gecko 700 100 100 STARR Manual de usuario

Drive

Drive Round handle cane Manual de usuario

Drive

Drive Nimbo Manual de usuario

Drive

Drive Road Manual de usuario

Drive

Drive 13085LN Manual de usuario

Drive

Drive RTL12032KDR Manual de usuario

Drive

Drive CLN400-20 Manual de usuario

Drive

Drive Trekker TK 1000 Manual de usuario

Drive

Drive TR 8023 Manual de usuario

Drive

Drive ROOMBA Manual de usuario

Drive

Drive Migo Manual de usuario

Drive

Drive 721 100 100 Manual de usuario

Manuales populares de Ayuda a la movilidad de otras marcas

Alber

Alber Scalamobil iQ Manual de usuario

Ferno

Ferno CCT-PX Manual de usuario

HEPRO

HEPRO Gripo Manual de usuario

Otto Bock

Otto Bock Pheon 3R62 Manual de usuario

NRS Healthcare

NRS Healthcare M11090 Manual de usuario

Medline

Medline MDS86835DSHEC Guía de instalación

Guldmann

Guldmann Twin Turner II Manual de usuario

Gate

Gate Balder Manual de usuario

Decon wheel

Decon wheel TNS Notos Manual de usuario

ExoAtlet

ExoAtlet ExoAtlet-II Manual de usuario

Invacare

Invacare Storm Series Manual de instrucciones

Rhythm Healthcare

Rhythm Healthcare B3800F Manual de usuario

AMF-BRUNS

AMF-BRUNS PROTEKTOR Manual de usuario

Drive DeVilbiss Healthcare

Drive DeVilbiss Healthcare OTTER Manual de usuario

Rhythm Healthcare

Rhythm Healthcare C500U Manual de usuario

Lumex

Lumex RJ4200A Manual de usuario

Rebotec

Rebotec Jumbo Manual de usuario

Rehaforum MEDICAL

Rehaforum MEDICAL PR50548 Manual de usuario
