Dräger X-plore 3300 Manual de usuario
www.draeger.com
1 2
4
5
90 46 235 | PO | 067 | UUU-LSL-DW | Global Marketing ST | Printed in Germany | Chlorfrei - umweltfreundlich | Änderungen vorbehalten!
ST-735-2002
ST-8257-2006
ST-8252-2006

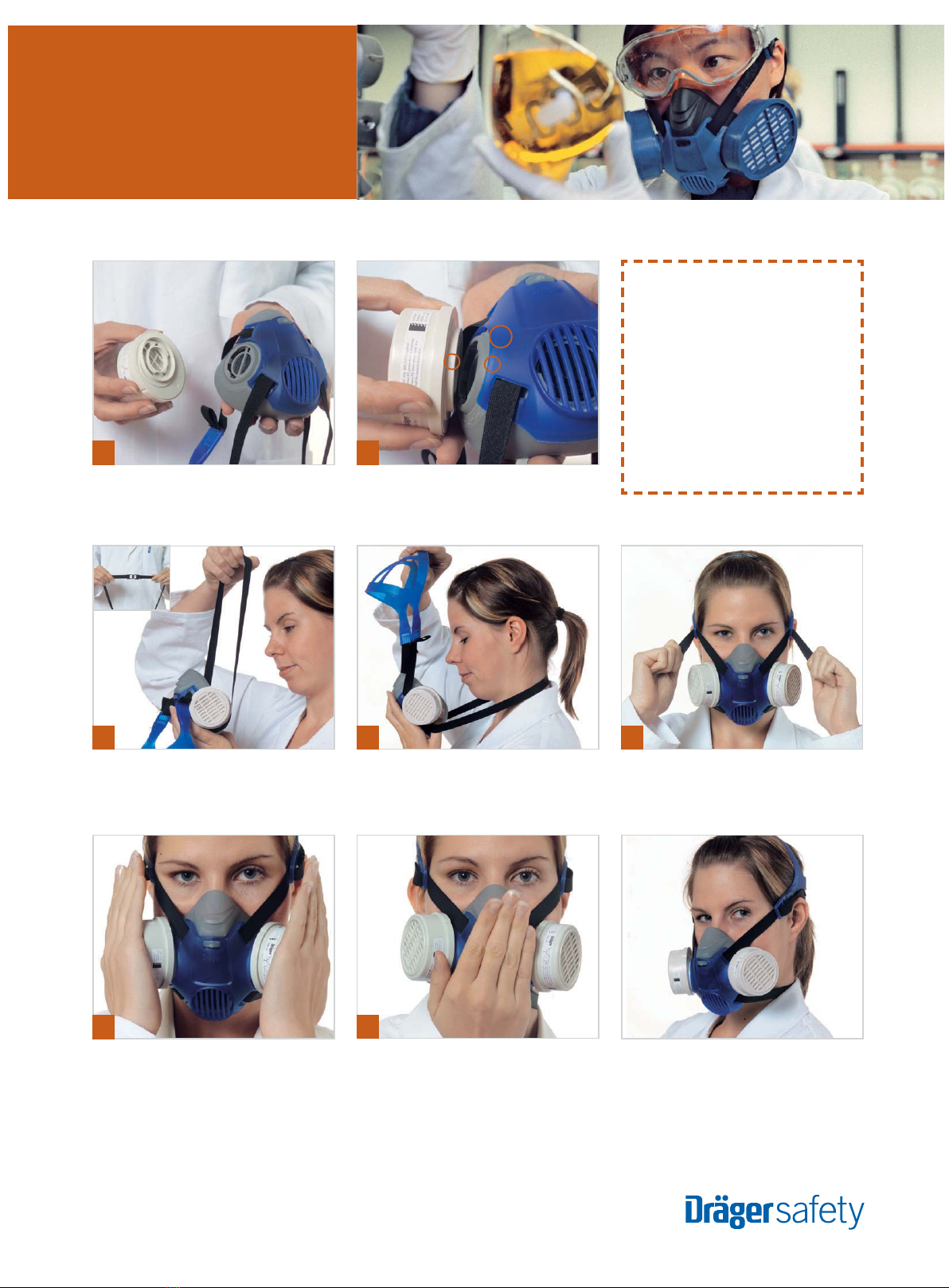

Bajonett-Filter in Pfeilrichtung drehend ... ... an Masken-Anschluss anbringen. Markierungen
am Maskenkörper und Filtern erleichtern die
Befestigung.
Maskenkörper über Mund und Nase setzen und
Kopfspinne anlegen.
Bebänderung gleichmäßig festziehen bis die Halb-
maske bequem und fest anliegt. Ggf. nachjustieren.
Dräger X-plore 3300/3500
Zwei-Filter-Halbmasken
ST-8267-2006
ST-8279-2006
7
Überdruckprüfung: Ausatemventil dichthalten und
einmal kräftig ausatmen. In der Maske baut sich
kurzzeitig ein leichter Überdruck auf. Falls Luft
über den Dichtrahmen abströmt, Maske zurecht-
rücken und Bebänderung nachziehen oder andere
Größe verwenden. Prüfung wiederholen bis Maske
dicht sitzt.
ST-8287-2006
3
Bebänderung über den Kopf ziehen. Bei Dräger
X-plore 3500 Verschlußhaken der Bebänderung
schließen (s. kl. Abb.)
ST-8258-2006
6
Unterdruckprüfung: Beide Filter mit den Händen
dichthalten und einatmen, bis Unterdruck entsteht,
Luft kurzzeitig anhalten. Der Unterdruck soll be-
stehen bleiben. Sonst Maske zurechtrücken und
Bänder nachziehen oder andere Größe verwenden.
Prüfung wiederholen bis Maske dicht sitzt.
ST-8284-2006
EINSATZ VORBEREITEN UND FILTER ANBRINGEN
MASKE ANLEGEN
DICHTPRÜFUNG: VOR JEDEM EINSATZ!
ST-8241-2006
ST-8291-2006
Einsatzbereit.
Warnung: Bärte können den erforderlichen
dichten Sitz der Halbmaske beeinträchtigen
und Leckagen verursachen – Vergiftungs-
gefahr! Einsatz nur mit dichter Halbmaske
und eingebauten Atemfiltern antreten.
Dieses Poster ersetzt nicht das Lesen und
Verstehen der Gebrauchsanweisung der ein-
gesetzten Maske und der eingesetzten Filter.
Beide Gebrauchsanweisungen müssen vor dem
Gebrauch von Maske und Filter genau gelesen
und verstanden werden! Nichtbeachtung der
Gebrauchsanweisung kann zu Krankheit oder
Tod führen!
Bei Rückfragen bitte Ihren Sicherheitsbeauftrag-
ten oder Ihre zuständige Dräger-Organisation
unter +49 451 882-0 ansprechen.
90 46 235 | POe | 067 | UUU-LSL-DW | Global Marketing ST | Printed in Germany | chlorine free - ecological | subject to modification!
Attach the bayonet filters. The filter and mask body
are marked to help you.
Turn the filter in the direction of the arrows.
Position facepiece over the mouth and nose and
pull the head cradle over the head.
Pull the straps uniformily until the half-mask fits
securely and comfortably against your face. If
necessary readjust the straps.
Positve pressure test: Seal the exhalation valve of
half mask and exhale. The half mask will inflate
slightly. If the exhaled air leaks out of the mask,
readjust the face piece and adjust the straps or use
a different mask size. Repeat test until a successful
seal check is met.
Place bottom straps over your head. With the
Dräger X-plore 3500 first connect the hooks on
the neck strap (inset figure).
Negative pressure test: Seal both respiratory fil-
ters with your hands and breathe in until a negative
pressure (suction) is generated. Hold your breath
for a moment. The negative pressure should be
maintained. If not readjust the face piece and adjust
the straps or use a different size of mask. Repeat
test until a successful seal check is met.
PREPARATION AND FILTER ATTACHMENT
DONNING THE MASK
PERFORMING SEAL CHECKS: BEFORE EVERY USE!
www.draeger.com
1 2
4
5
ST-8257-2006
ST-82-52-2006
Dräger
X-plore 3300/3500
Dual Filter Half-Masks
ST-8267-2006
7
ST-8287-2006
3
ST-8258-2006
6
ST-8284-2006
ST-8241-2006
ST-8291-2006 ST-8279-2006
Ready for use.
ST-735-2002
Warning: Beards in the sealing area of the
mask can cause leaks. Always make sure
the mask forms a tight seal and the filter is
attached prior to entering a hazardous
atmosphere.
This poster is not a replacement for reading
and understanding the instructions for use for
the subject mask and respective filter cartridge,
both of which must be read before using either
item! Failure to do so could result in sickness
or death!
For further assistance concerning proper use,
ask your supervisor or call your local Dräger
organization at +49 451 882-0.
www.draeger.com
ST-19-2ßß3
Dräger
X-plore 3300/3500
Dual Filter Half-Masks
90 46 297 | POniosh | 067 | UUU-LSL-DW | Global Marketing ST | Printed in Germany | chlorine free - ecological | subject to modification!
1 2
4
5
ST-8246-2006
ST-8250-2006
Attach the bayonet filters. The filter and mask body
are marked to help you.
Turn the filter in the direction of the arrow.
Position facepiece over the mouth and nose and
pull the head cradle over the head.
Pull the straps uniformily until the half-mask fits
securely and comfortably against your face. If
necessary readjust the straps.
ST-8305-2006
ST-8317-2006
7
Positve pressure test: Seal the exhalation valve of
half mask and exhale. The half mask will inflate
slightly. If the exhaled air leaks out of the mask,
readjust the face piece and adjust the straps or use
a different mask size. Repeat test until a successful
seal check is met.
ST-8322-2006
3
Place bottom straps over your head. With the
Dräger X-plore 3500 first connect the hooks on
the neck strap (inset figure).
ST-8303-2006
6
Negative pressure test: Seal both respiratory fil-
ters with your hands and breathe in until a negative
pressure (suction) is generated. Hold your breath
for a moment. The negative pressure should be
maintained. If not readjust the face piece and adjust
the straps or use a different size of mask. Repeat
test until a successful seal check is met.
ST-8319-2006
PREPARATION AND FILTER ATTACHMENT
DONNING THE MASK
PERFORMING SEAL CHECKS: BEFORE EVERY USE!
ST-8327-2006
Ready for use.
Warning: Beards in the sealing area of the
mask can cause leaks. Always make sure
the mask forms a tight seal and the filter is
attached prior to entering a hazardous
atmosphere.
This poster is not a replacement for reading
and understanding the instructions for use for
the subject mask and respective filter cartridge,
both of which must be read before using either
item! Failure to do so could result in sickness
or death!
For further assistance concerning proper use,
ask your supervisor or call your local Dräger
organization at +1 800 922 5518.
