Dorel Ameriwood Industries 5677322PCOM Manual de usuario

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345677322PCOM1

5677322PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

B345677322PCOM1

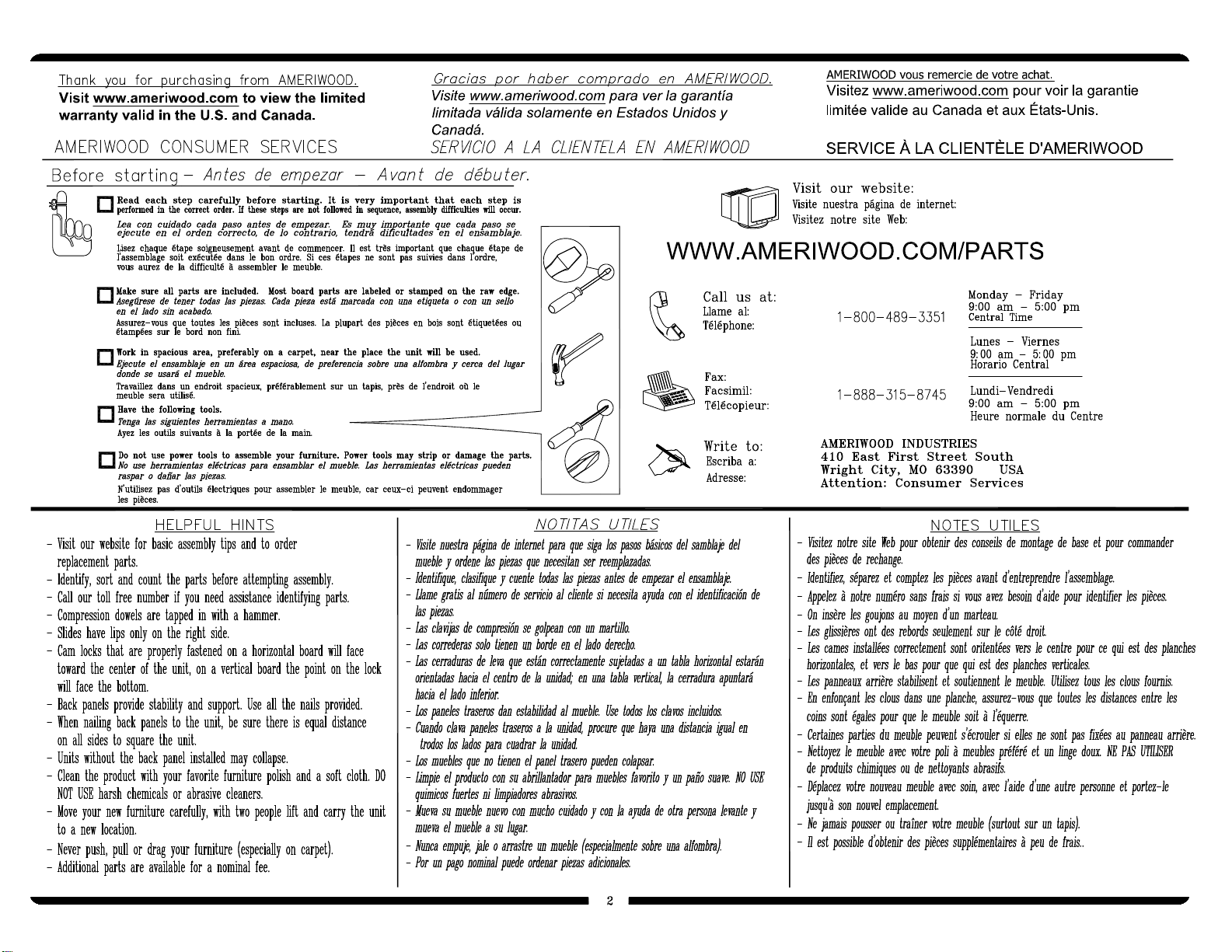

3 /20

?? www.ameriwood.com ??

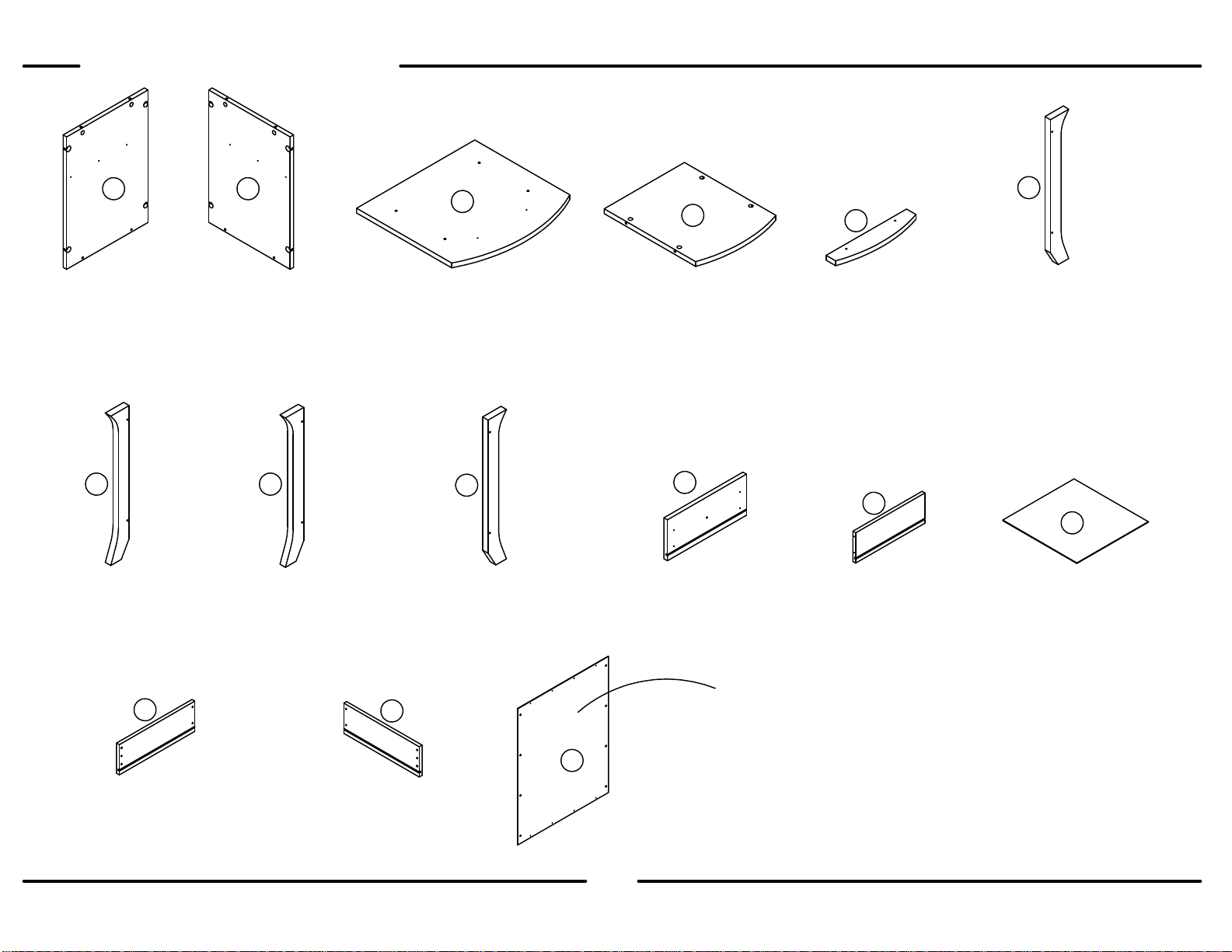

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

35677322010

right panel

panel derecho

panneau droit

35677322020

back panel

panel trasero

panneau arriere

K567732200

A B CDE

G H IJ

top

cime

dessus

35677322030

bottom

fondo

fond

35677322040

drawer front

cajon del frente

devant du tiroir

35677322100

drawer back

cajon trasero

dos du tiroir

35677302110

drawer bottom

cajon inferior

fond de tiroir

35677302120

left front leg

pata delantera izquierda

patte avant gauche

35677322060

right front leg

pata delantera derecho

patte avant droit

35677322070

left rear leg

pata trasera izquierda

gauche pied arrière

35677322080

right rear leg

pata trasera derecho

droit pied arrière

35677322090

top rail

riel superior

traverse supérieure

35677322050

left drawer side

lado izquierdo del cajon

côté gauche de tiroir

39383302160

right drawer side

lado derecho del cajon

côté droit de tiroir

39383302170

This piece is paperboard construction. It is not made from

wood but is required for the assembly of your unit.

Esto pedazo son la construcción del cartón. Ello no son

hecho de madera, pero se requlere para la asamblea de su

unidad.

Ces peèce sont de construction en carton. Alle ne sont pas

fabriquées de bois, mais nécessaires pour l'assemblage de

votre meuble.

B345677322PCOM1

4 /20

?? www.ameriwood.com ??

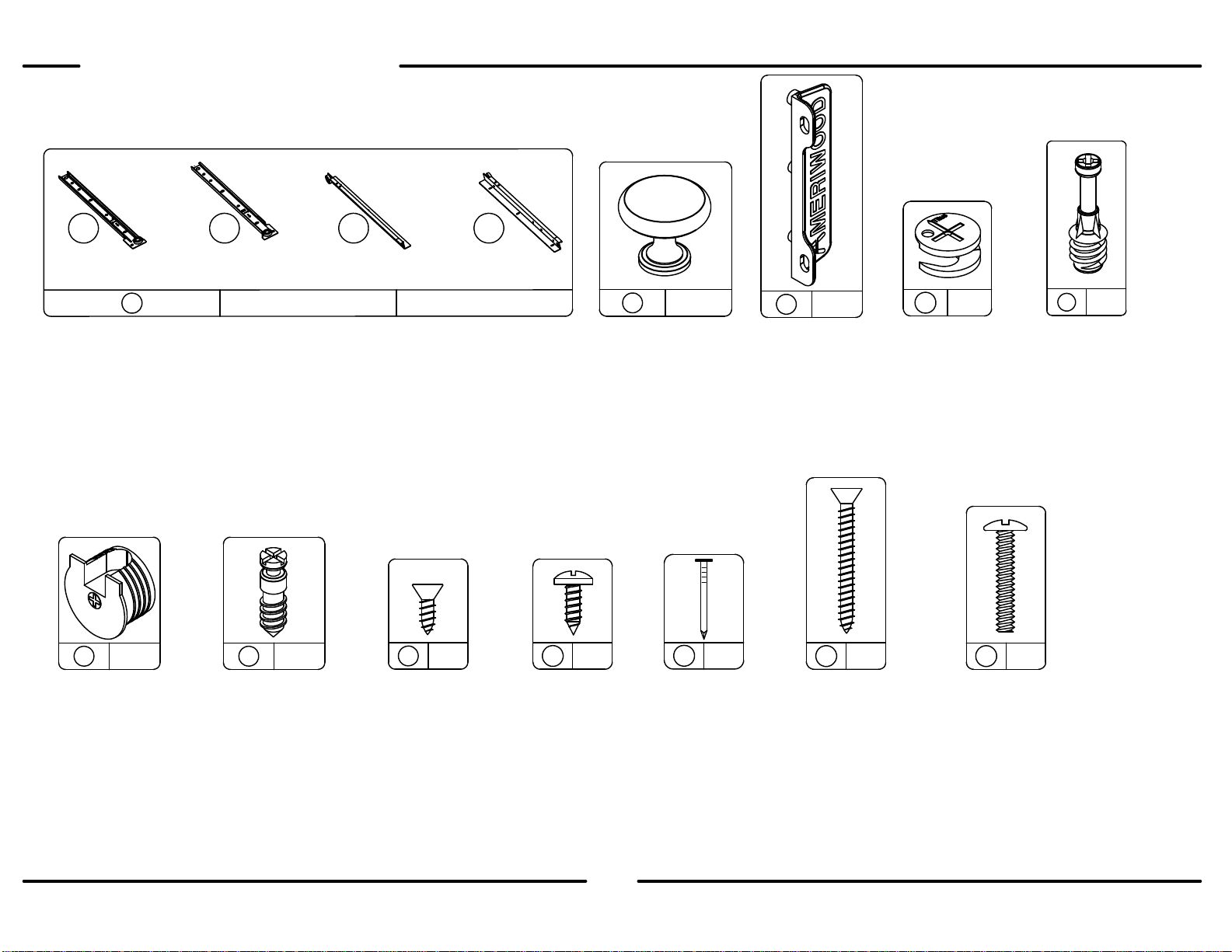

PARTS - PIEZAS - PIECES

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

111

#A56030

cdba

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

#A50240

knob

perilla

bouton

#A54210

drawer bracket

soporte de caón

support de tiroir

#A22920

connector

comectador

raccord

#A22910

connector bolt

perno del conectador

boulon de reccordement

x10

#A11080

7/16" cabeza plano

7/16" flat head

7/16" tête plate

#A12120

7/16" pan head

cabeza redondo 7/16"

tête ronde 7/16"

x10 8

#A21110

nail

clavo

clou

11 6

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

12 1

#A17500

8-32 x 1" screw

tornillo 8-32 x 1"

vis 8-32 x 1"

#A22570

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

B345677322PCOM1

5 /20

?? www.ameriwood.com ??

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

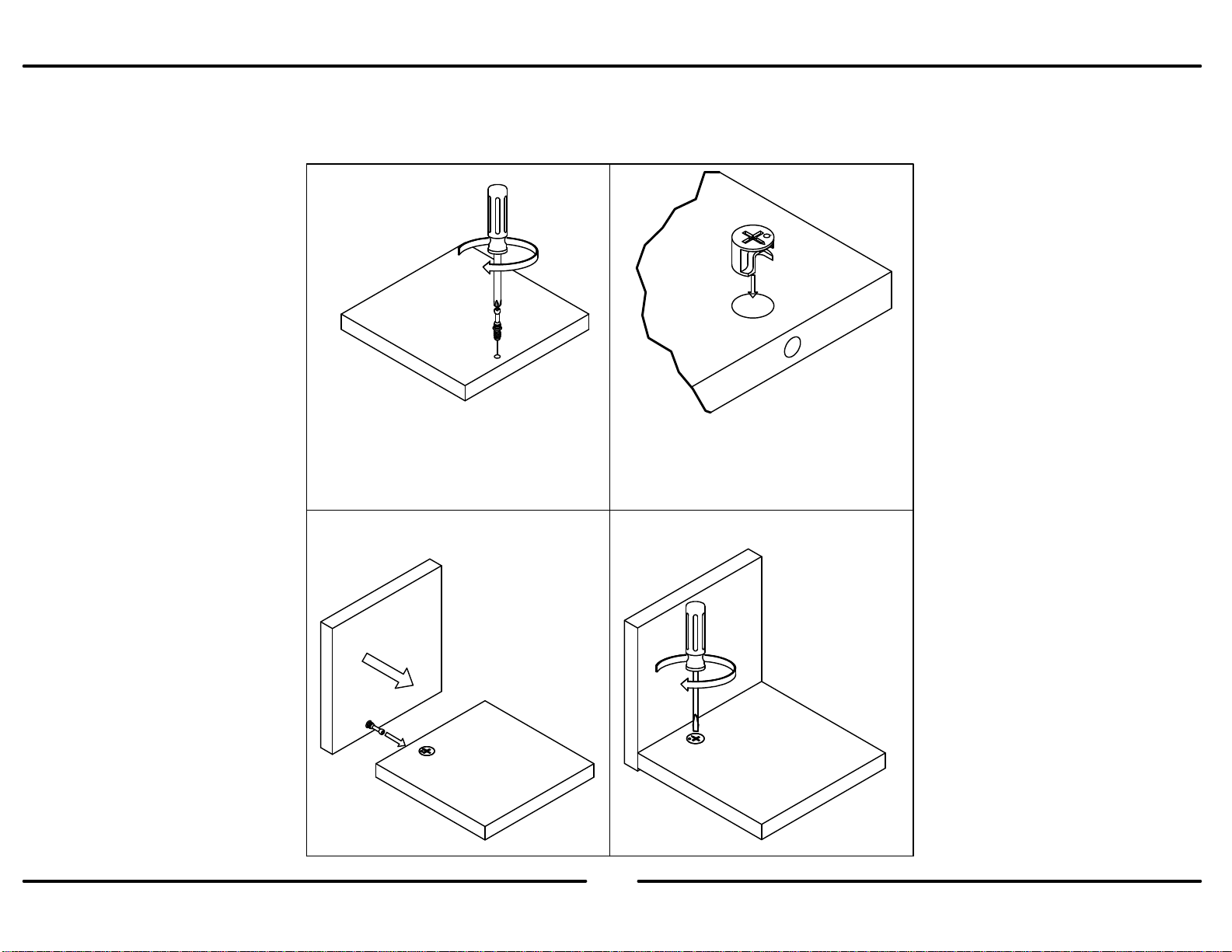

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

B345677322PCOM1

6 /20

?? www.ameriwood.com ??

11 2

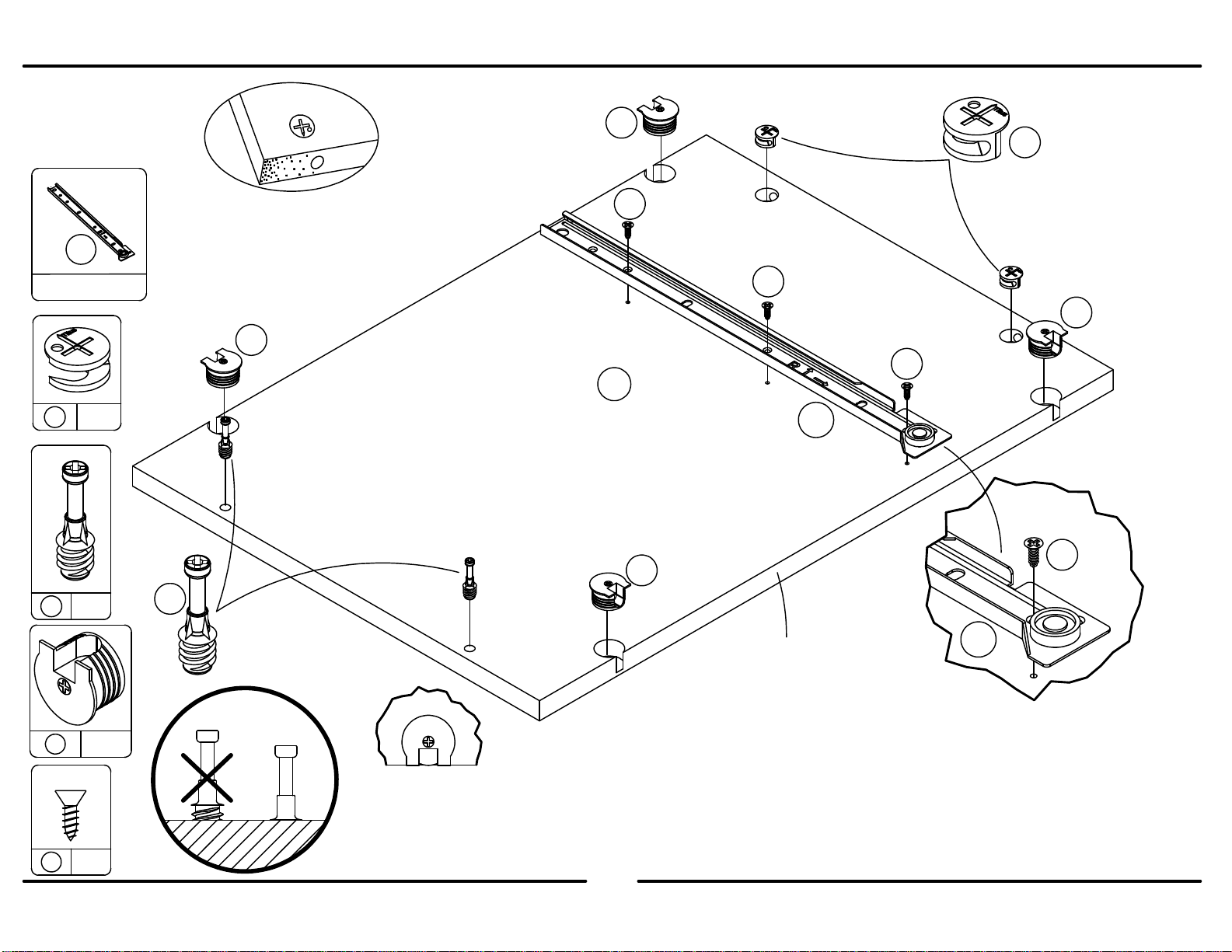

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345677322PCOM1

7 /20

?? www.ameriwood.com ??

8x3

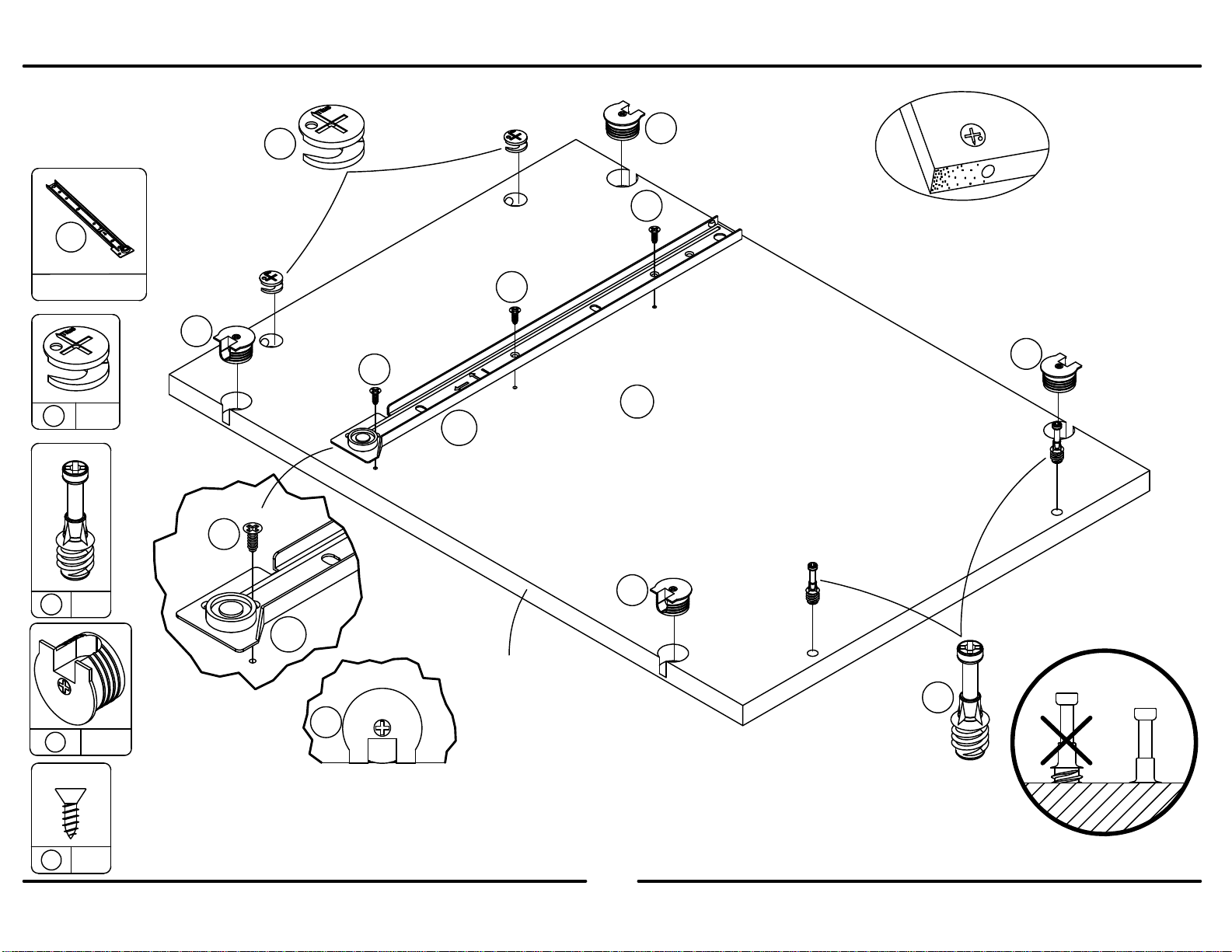

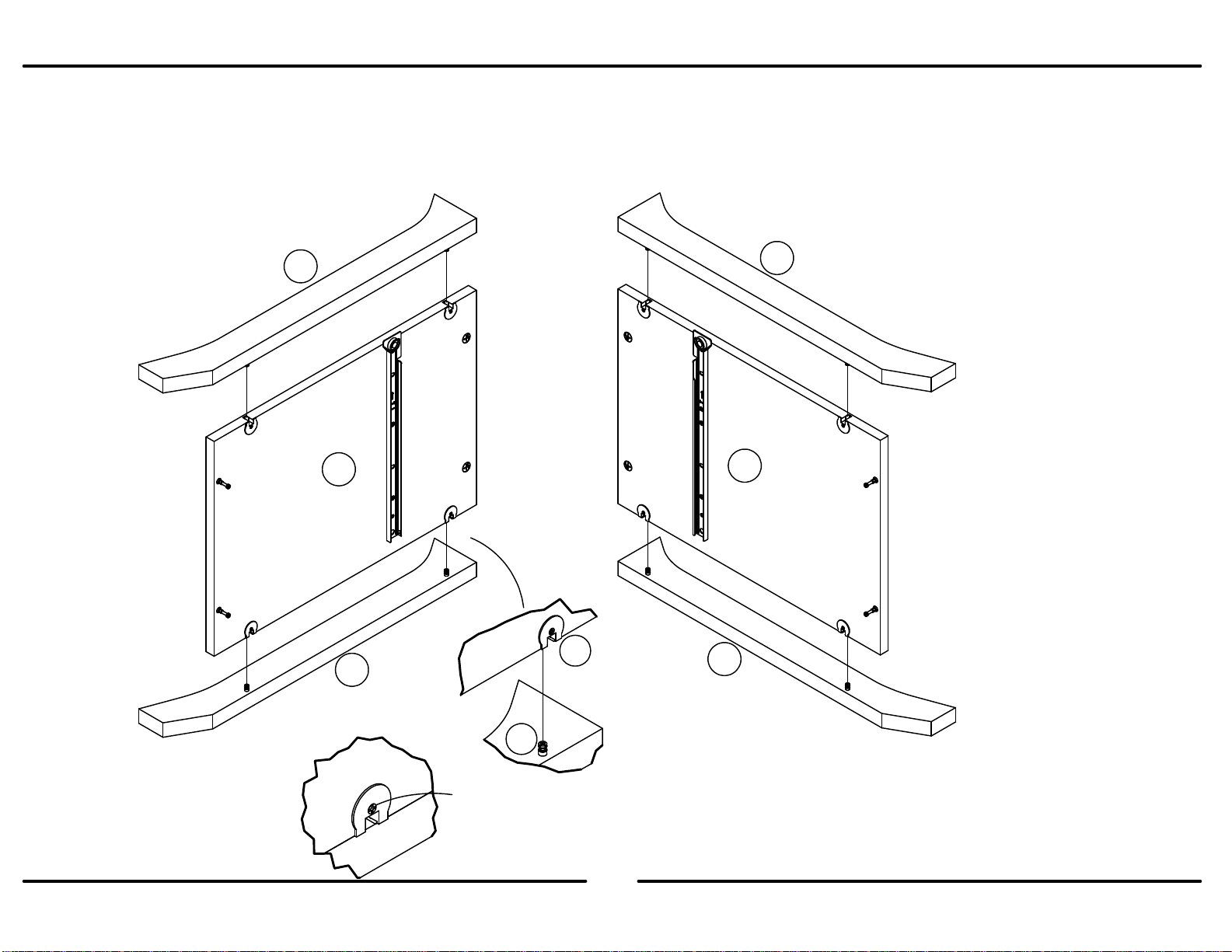

-Make sure connector (6) is position as shown before pressing in.

You may need to tap with a hammer to fully insert.

-Asegúrese de que el conector (6) es la posición como se muestra antes del prensado en.

Puede que necesites golpear con un martillo para insertar completamente.

-Assurez-vous que le connecteur (6) est la position comme indiqué avant le pressurage dans.

Vous devrez peut-être taper avec un marteau pour introduire complètement.

Finished Edge

Borde Acabado

Bord Fini

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345677322PCOM1

8 /20

?? www.ameriwood.com ??

8x3

Finished Edge

Borde Acabado

Bord Fini

-Make sure connector (6) is position as shown before pressing in.

You may need to tap with a hammer to fully insert.

-Asegúrese de que el conector (6) es la posición como se muestra antes del prensado en.

Puede que necesites golpear con un martillo para insertar completamente.

-Assurez-vous que le connecteur (6) est la position comme indiqué avant le pressurage dans.

Vous devrez peut-être taper avec un marteau pour introduire complètement.

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Titus

B345677322PCOM1

9 /20

?? www.ameriwood.com ??

B345677322PCOM1

10 /20

?? www.ameriwood.com ??

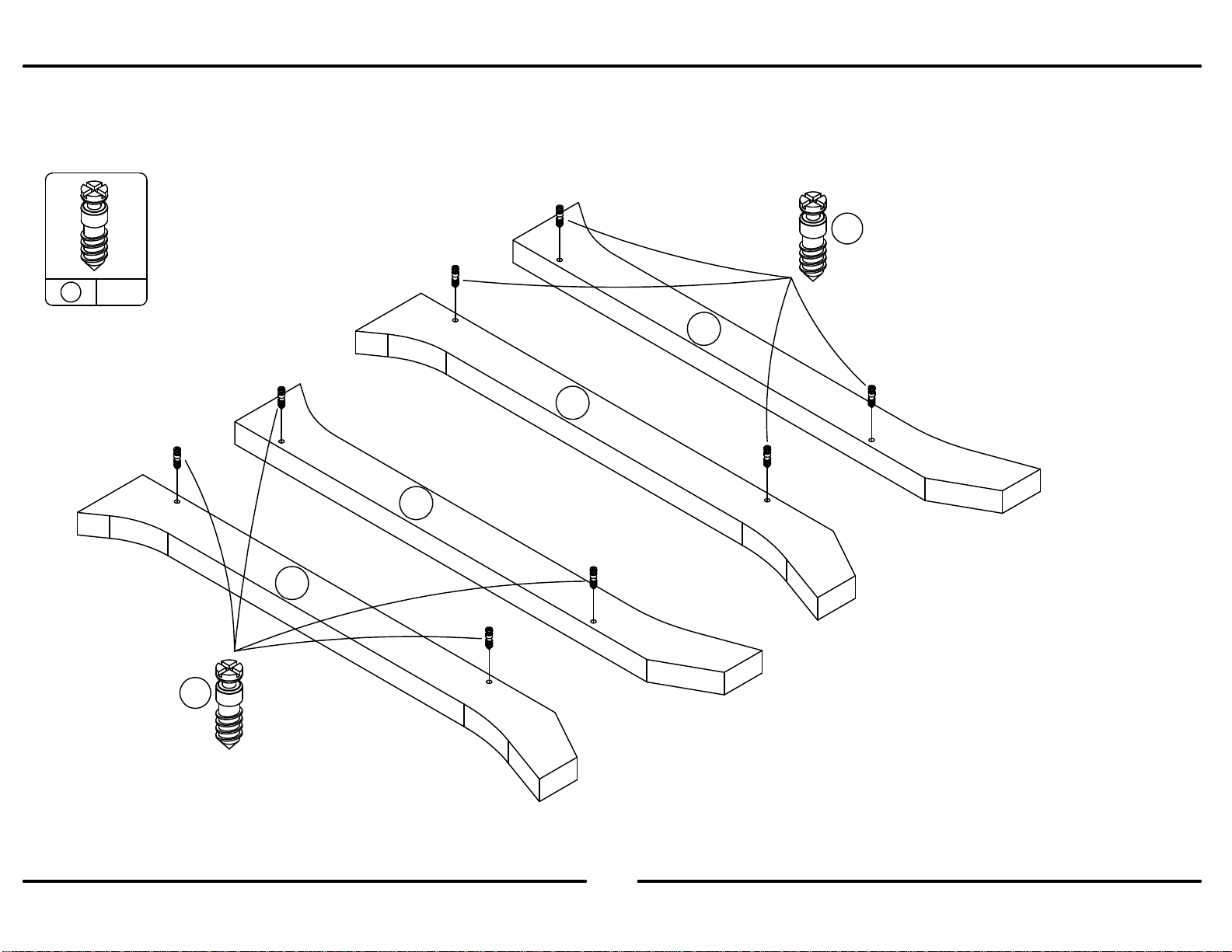

-Position the legs (F, G,H,& I) onto the panels (A&B) as shown so the connector bolt (7) engages the connector (6). Turn the screw in

the center of the connector (6) clockwise to lock in place.

-Coloque las patas (F, G, H & I) en los paneles (A&B) como se muestra para que el tornillo del conector (7) Encaje el conector (6). Gire

el tornillo en el centro del conector (6) para trabarlo en su lugar.

-Positionner les pattes (F, G, H, & I) sur les panneaux (A&B) comme le montre alors le boulon du raccord (7) engage le connecteur (6).

Tourner la vis dans le centre du connecteur (6) vers la droite pour verrouiller en place.

Turn screw clockwise to lock in place.

Gire el tornillo en sentido horario para bloquearlo en su lugar.

Tournez la vis vers la droite pour verrouiller en place.
