Dorel Ameriwood Industries 1194026PCOM Manual de usuario

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B341194026PCOM1

1194026PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

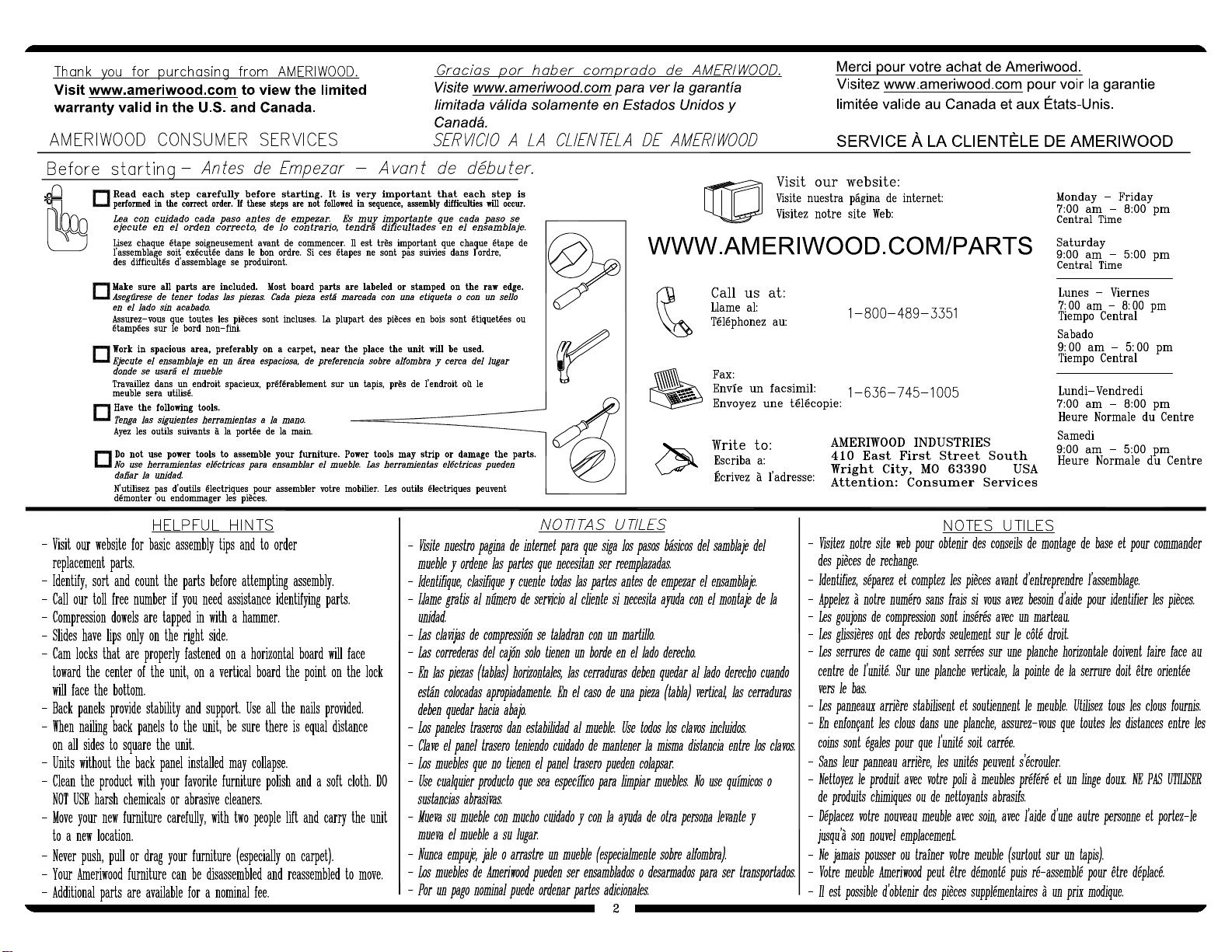

B341194026PCOM1

3 /16

?? www.ameriwood.com ??

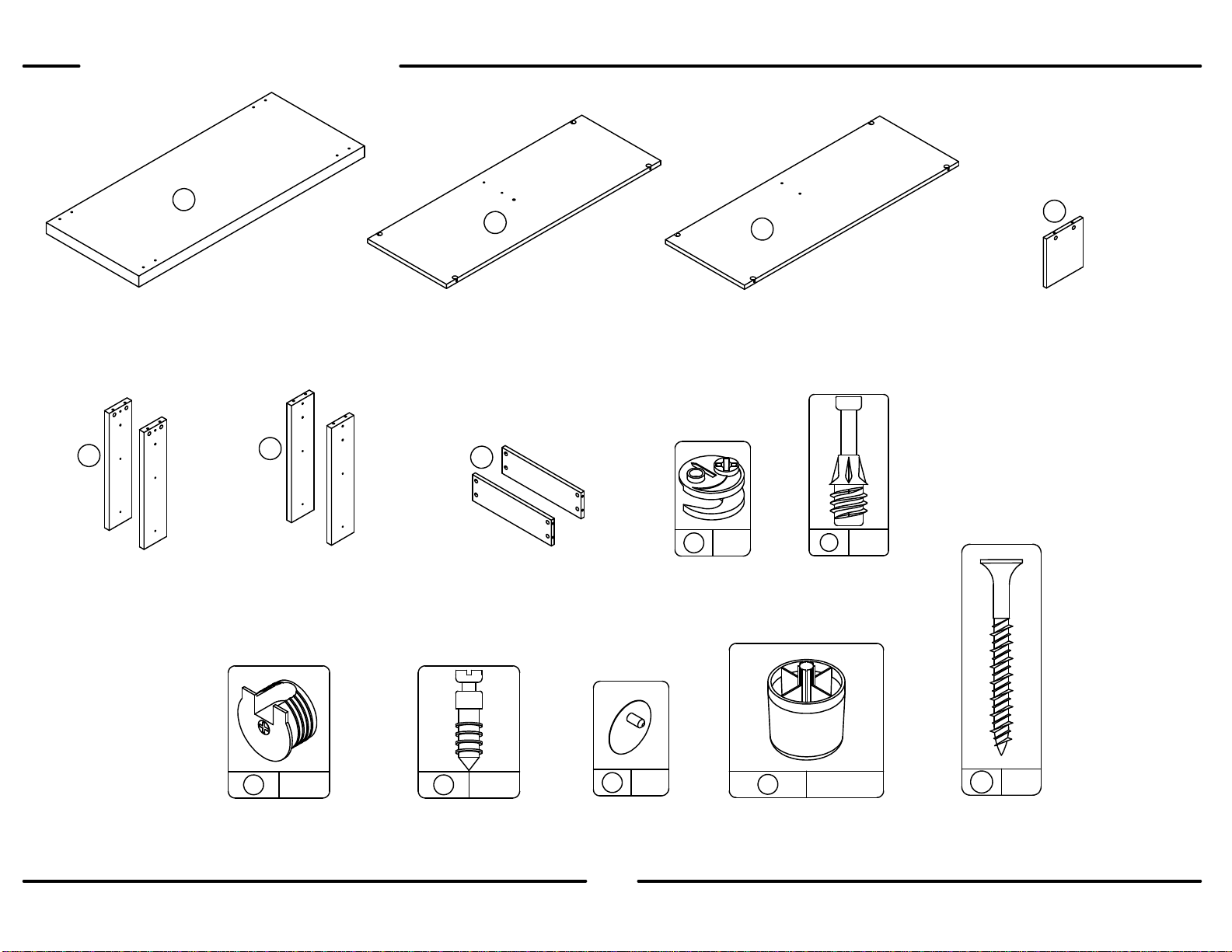

PARTS - PIEZAS - PIECES

2 back panels

paneles trasero

2 panneau arrieres

31194026061

BCD

EFG

fixed shelf

estante fijo

étagère fixe

31194026031

top

cime

dessus

31194026011

bottom

fondo

fond

31194026020

divider

divisor

cloison

31194026040

2 front panels

2 paneles fachada

2 panneau devants

31194026051

2 aprons

2 delanteros

2 ceintures

31194026070

#A22920

connector

conectador

raccord

#A22910

connector bolt

perno del conectador

boulon de raccordement

514

#A243026

cam cover

tapa de leva

l'abri de came

#A43105

foot

pie

patte

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

#A13410

118

#A22500

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

B341194026PCOM1

4 /16

?? www.ameriwood.com ??

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

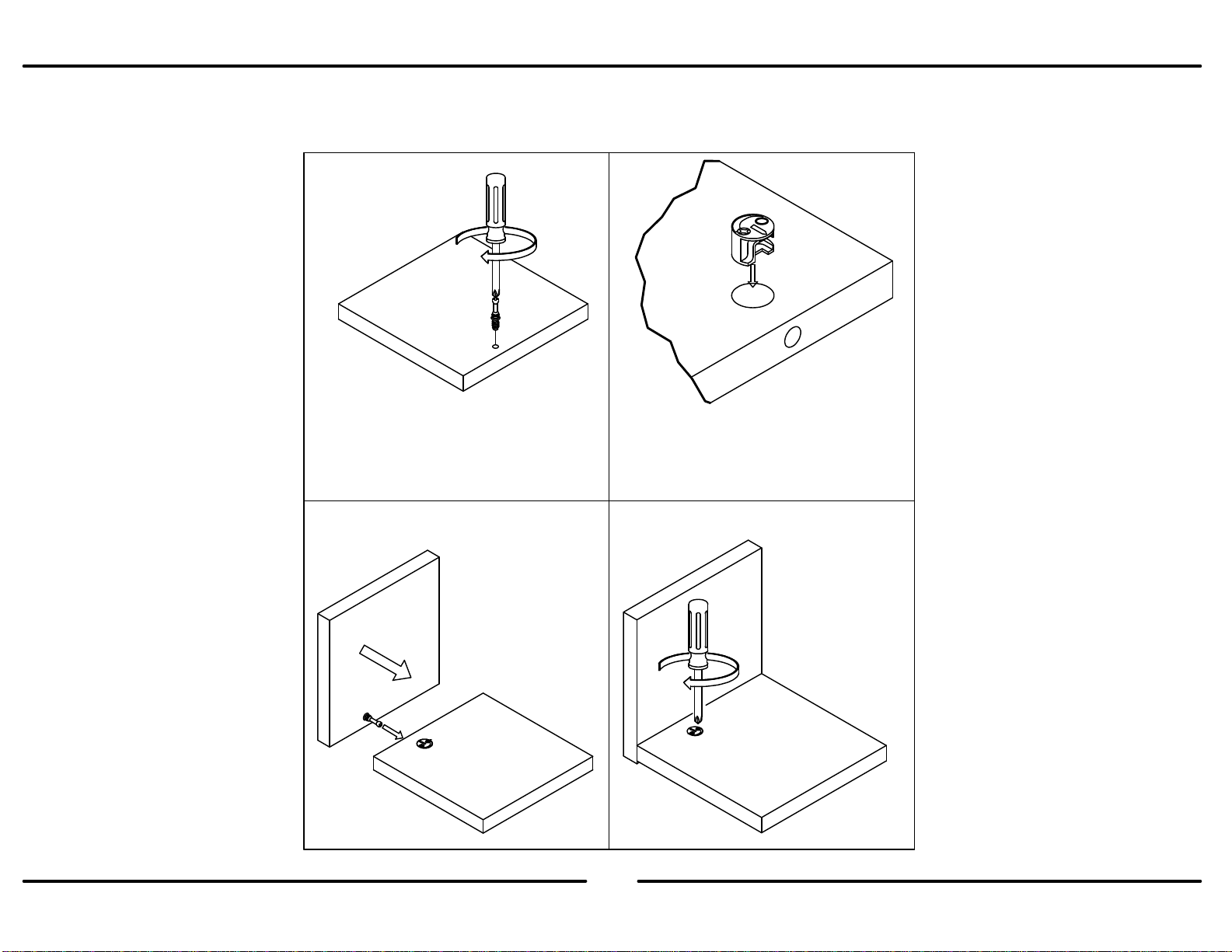

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

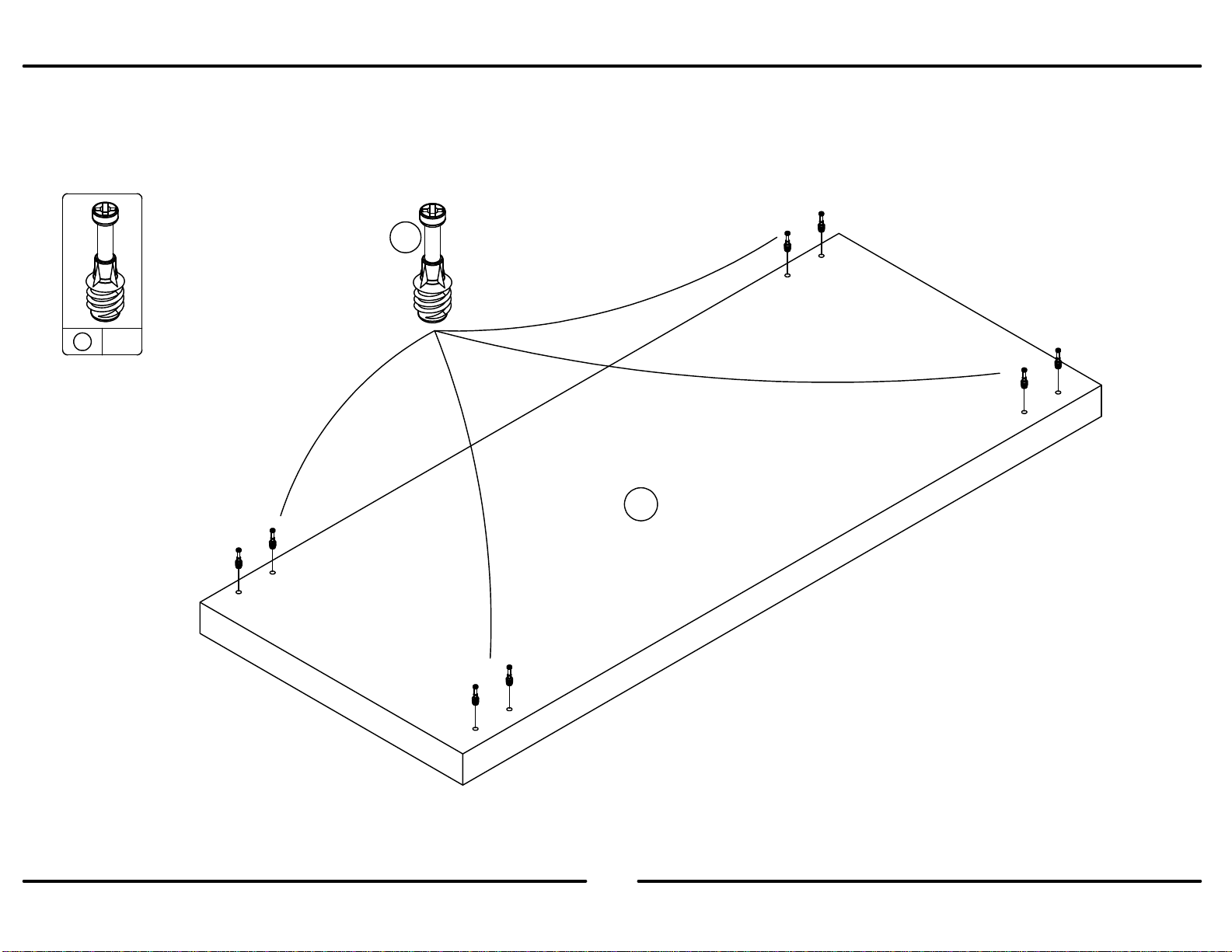

B341194026PCOM1

5 /16

?? www.ameriwood.com ??

B341194026PCOM1

6 /16

?? www.ameriwood.com ??

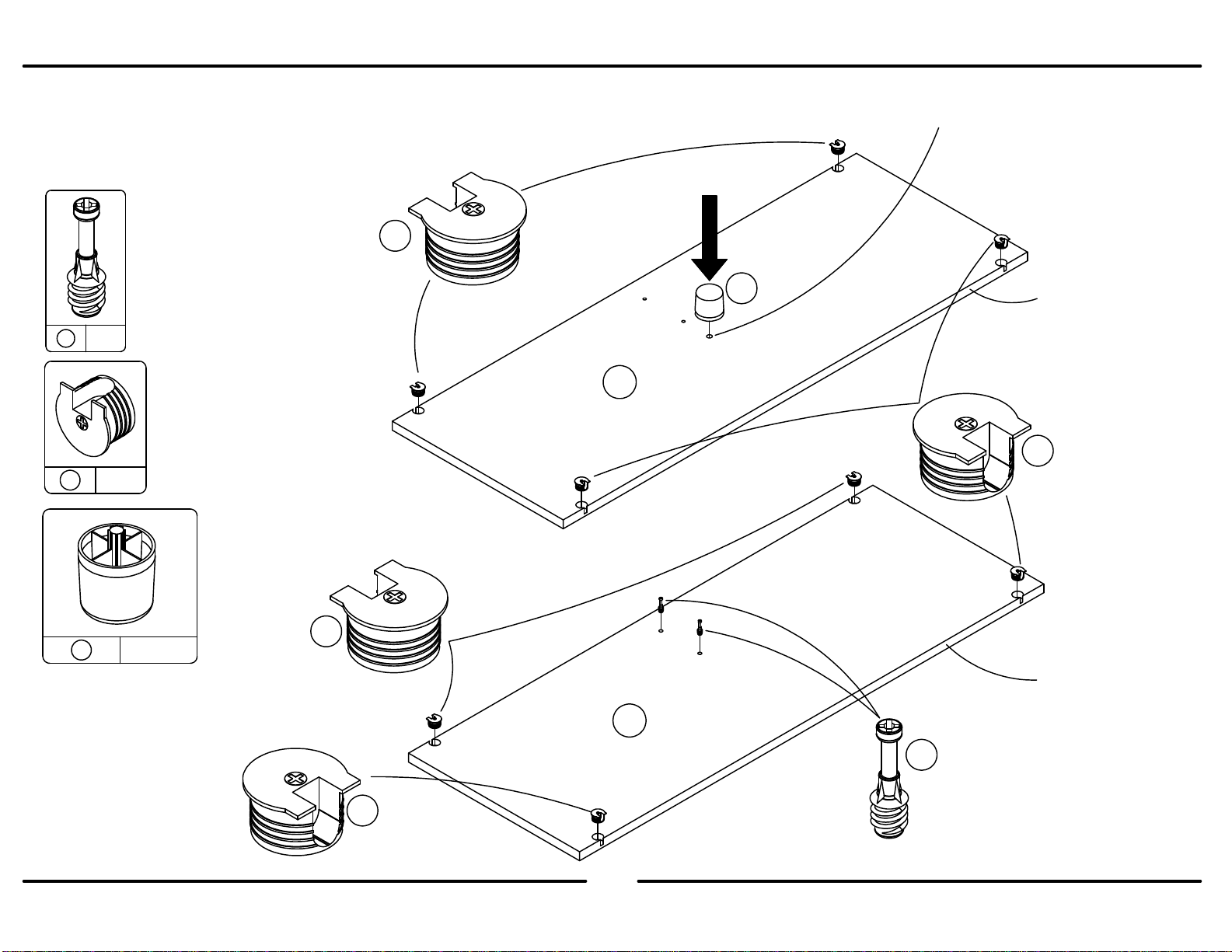

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

Use front hole (closest to finished edge).

Utilice el agujero delantero (lo más cerca posible al borde acabado).

Utilisez le trou avant (le plus près du bord fini).

B341194026PCOM1

7 /16

?? www.ameriwood.com ??

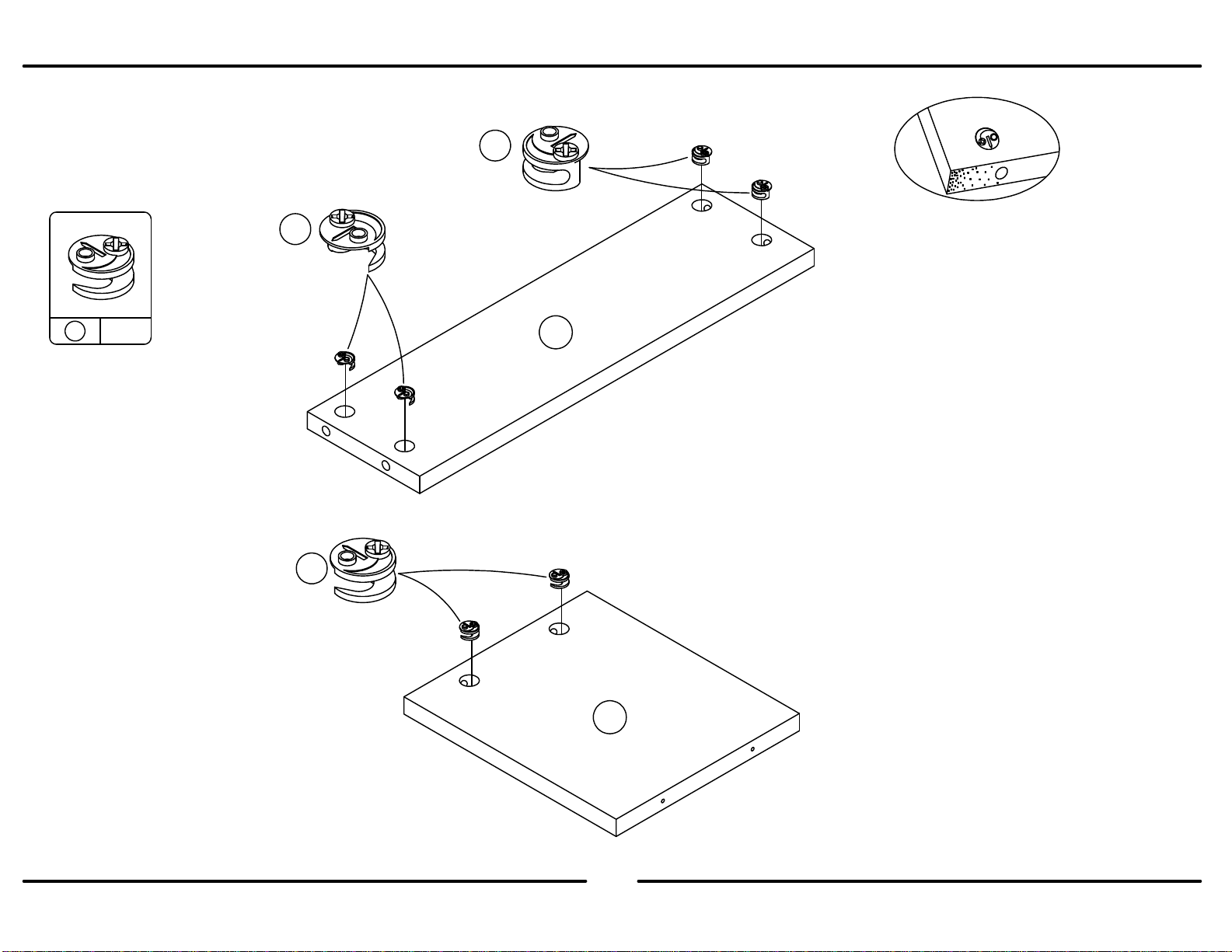

Be sure cam locks (1) are fully inserted into holes.

Asegúresede cerraduras estáplenamente insertados en agujeros.

Veuillez vous assurer que las serruers de came sont insérée complètemente dans les trous.

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

B341194026PCOM1

8 /16

?? www.ameriwood.com ??

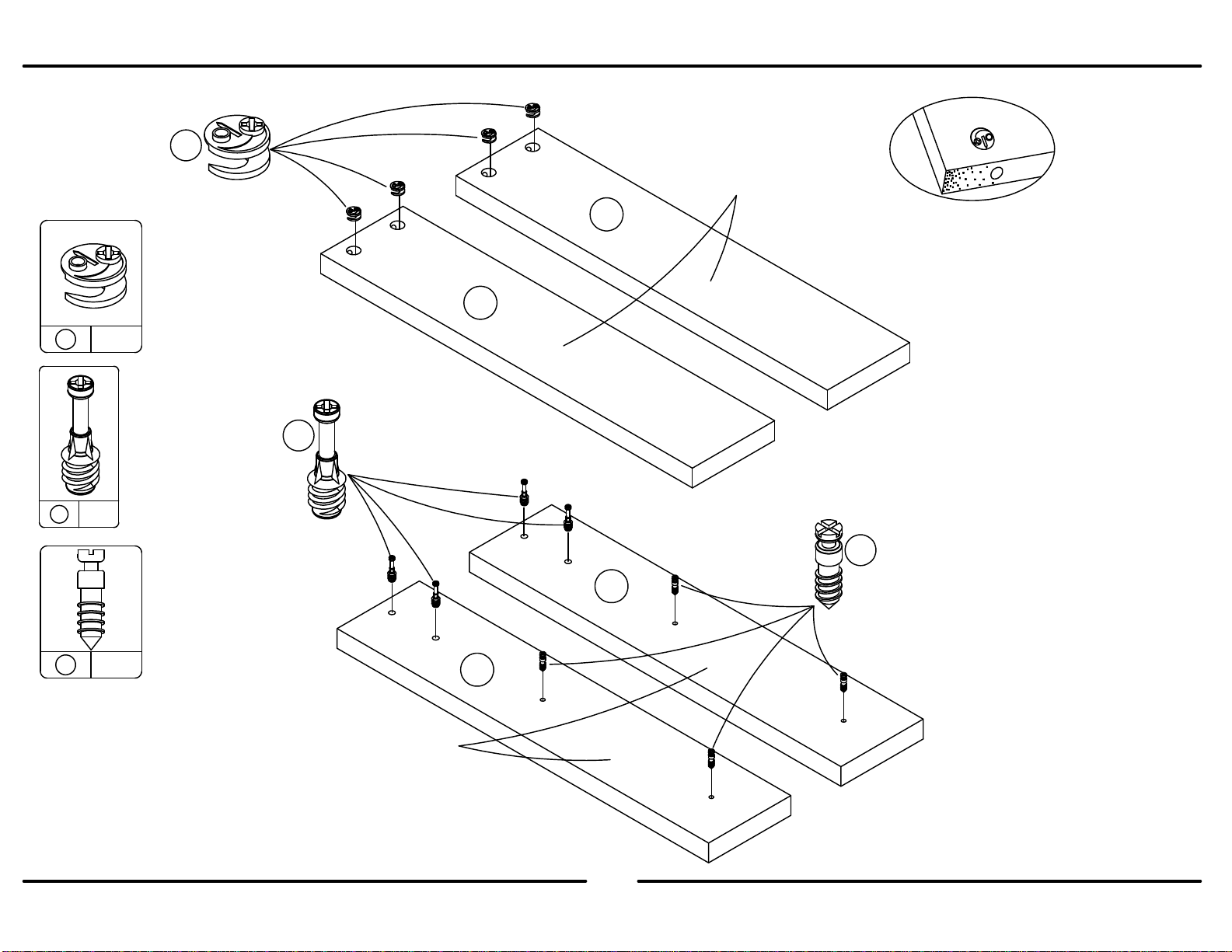

Finished Surface

Superficie Acabado

Surface Fini

Raw Surface

Superficie Cruda

Surface Crue

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Be sure cam locks (1) are fully inserted into holes.

Asegúresede cerraduras estáplenamente insertados en agujeros.

Veuillez vous assurer que las serruers de came sont insérée complètemente dans les trous.

B341194026PCOM1

9 /16

?? www.ameriwood.com ??

110

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Be sure cam locks (1) are fully inserted into holes.

Asegúresede cerraduras estáplenamente insertados en agujeros.

Veuillez vous assurer que las serruers de came sont insérée complètemente dans les trous.

B341194026PCOM1

10 /16

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

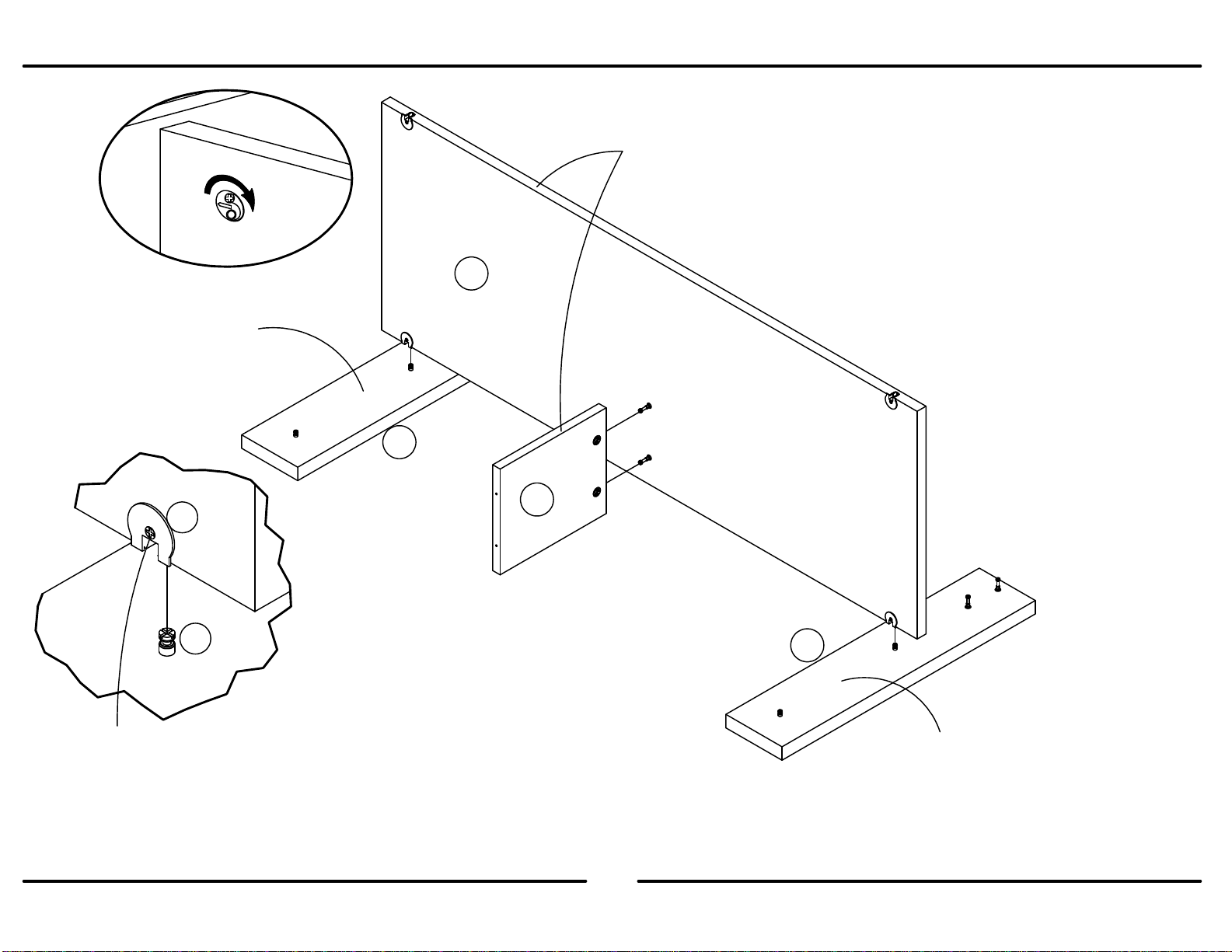

After you engage the connector (3) with the connector bolt (4), turn the lock

screw clockwise to lock in place.

Después de que usted introduce el conector (3) con el perno del conectador (4),

dé vuelta al tornillo de la cerradura a la derecha para asegurarse en el lugar.

Après avoir engagé le connecteur (3) avec le boulon connecteur (4), tournez la

vis de blocage dans le sens des aiguilles d'une montre pour verrouiller en place.

Finished Surface

Superficie Acabado

Surface Fini

Finished Surface

Superficie Acabado

Surface Fini

Be sure cam locks (1) are fully inserted into holes.

Asegúresede cerraduras estáplenamente insertados en agujeros.

Veuillez vous assurer que las serruers de came sont insérée

complètemente dans les trous.

UNLOCK LOCK

APRETAR

DESAPRETAR

OUVRIR SERRER
