Dirt Devil M608 Navigator Manual de usuario

M608

NAVIGATOR

Bedienungsanleitung

Saugroboter Operating Manual

Robot vacuum cleaner

Mode d'emploi

Robot aspirateur Bedieningshandleiding

Zuigrobot

Manual de instrucciones

Robot aspirador Istruzioni per l'uso

Robot aspirapolvere

Kullanim Klavuzu

Süpürme Robotu

Roya-25344 • A5 • 02.08.2013

FR NL

ES IT

DEIT GBFRNLESTR

Bedienungsanleitung ...................................................... 4 - 31

Operating Manual ............................................................ 32 - 59

Mode d'emploi .................................................................. 60 - 87

Bedieningshandleiding ................................................... 88 - 115

Manual de instrucciones ................................................. 116 - 143

Istruzioni per l'uso ........................................................... 144 - 171

Kullanim Klavuzu ............................................................. 172 - 199

Inhalt

Vielen Dank!

Es freut uns, dass Sie sich für den Saugroboter „Navigator“

entschieden haben! Wir danken Ihnen für den Kauf und das

entgegengebrachte Vertrauen.

Ihr Saugroboter arbeitet vollautomatisch und eignet sich zur

Reinigung von Parkett- und Laminatböden, Fliesen, PVC-

Böden oder kurzflorigem Teppich.

Die vorliegende Bedienungsanleitung soll Ihnen dabei hel-

fen, Ihren neuen Saugroboter kennenzulernen und in der

Folge sicher und effizient einzusetzen.

Inhaltsverzeichnis

1 Überblick ................................................................................ 6

2 Sicherheitshinweise ............................................................ 10

3 Vor dem ersten Gebrauch .................................................. 14

4 Vor jedem Gebrauch ........................................................... 17

5 Gebrauch ............................................................................. 18

6 Nach dem Gebrauch ........................................................... 23

7 Problembehebung ............................................................... 25

Gewährleistung

Als Gewährleistungsmindeststandard gilt, soweit Sie das Gerät als Verbraucher innerhalb der euro-

päischen Union erworben haben, die jeweilige Umsetzung der EU-Richtlinie 1999/44/EG in nationa-

les Recht.

Ausgenommen sind Batterien und Akkus, die infolge normalen Verschleißes oder unsachgemäßer

Handhabung kaputt gegangen sind bzw. deren Laufzeit sich verkürzt hat.

Technische Daten

Techn is ch e Date n

Technische Daten

Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten.

Kennzeichnungen

Alle Markenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Geräteart :Saugroboter

Modellname :Navigator

Modell :M608 (-0/-1/.../-8/-9)

Umgebungstemperaturbereich :10 °C...40 °C

Abmessungen :320 x 320 x 75 mm

Maximalgeschwindigkeit (Powermodus) :20 cm/s

Netzteil Eingang :100...240 V~, 50/60 Hz

Netzteil Ausgang :19 V DC, 600 mA

Akkupack im Gerät :Ni-MH, 12 V DC, 1500 mAh

Betriebsdauer (einschließlich Reserve für das

Ansteuern der Ladestation, ebenfalls beeinflusst

von der Raumgeometrie und dem Alter des Akku-

packs)

:Powermodus: ca. 60 Minuten

Leisefahrt-Modus: ca. 80 Minuten

Leistung :beim Laden: 11,4 W

im Betrieb: 18 W

Ladezeit :ca. 4...5 Stunden

Batterietyp in der Fernbedienung :1 x CR2025 3 V

Batterietyp im Light Fence-Turm :2 x Typ C 1,5 V

Staubbehältervolumen :ca. 400 ml

Gewicht (bei eingesetztem Akkupack) :ca. 1,8 kg

:Nur für den Hausgebrauch :Nicht im Hausmüll entsorgen

:entspricht den europäischen

Richtlinien :gilt nur für das Netzteil:

Schutzklasse II

(Schutzisolierung)

1Überblick

1 Überblick

1.1 Lieferumfang

1Fernbedienung,

siehe auch ZKapitel 5, „Gebrauch“

2Saugroboter,

siehe auch ZAbb. 2 und Abb. 3

3Netzteil

4Netzteilkabel

5Netzteiladapter

6Ladestation,

siehe auch ZAbb. 4

7Light Fence-Turm,

siehe auch ZAbb. 4

8Batterien

(2x Typ C, 1,5 V)

nicht abgebildet: Bedienungsanleitung

(diese Anleitung)

1Überblick

1.2 Saugroboter im Detail

1Rundbesen:

- befördert den Schmutz zur Bürstwalze

2Sensor für die Ansteuerung der Ladestati-

on:

- führt das Gerät zurück zur Ladestation,

sobald der Ladezustand des Akkupacks

zur Neige geht oder falls das entspre-

chende Signal über die Fernbedienung

( ) gegeben wurde

3LEDs:

- zeigen z. B. an, wenn sich kein Staub-

behälter im Gerät befindet

- zeigen z. B. an, wenn die Fallsensoren

angesprochen haben

- zeigen z. B. an, wenn der Stoßfänger

klemmt

- zeigen z. B. an, wenn der Motor über-

lastet war

- siehe auch ZKapitel 7, „Problem-

behebung“

4Taste „Ein/Aus“ ( ):

- schaltet das Gerät ein oder aus, sobald

diese Taste länger als 1 Sekunde ge-

drückt wird

- startet den Reinigungsvorgang, sobald

diese Taste kurz (unter 1 Sekunde) ge-

drückt wird

5Staubfachabdeckung:

- bietet Zugang zu Staubbehälter

- bietet Zugang zum Batteriefach

6Stoßfänger:

- sein integrierter Sensor veranlasst das

Gerät rückwärts zu fahren, sobald es

auf ein Hindernis trifft

- falls sein integrierter Sensor über 5 Se-

kunden fortwährend ausgelöst wird,

stoppt das Gerät automatisch

1Überblick

1.3 Saubbehälter im Detail

1Staubfachabdeckung

2Staubbehälterdeckel

3Filter

4Staubbehälter

verdeckt: Batteriefachabdeckungen

verdeckt: Akkupack im Batteriefach

neben dem Staubbehälter

1Überblick

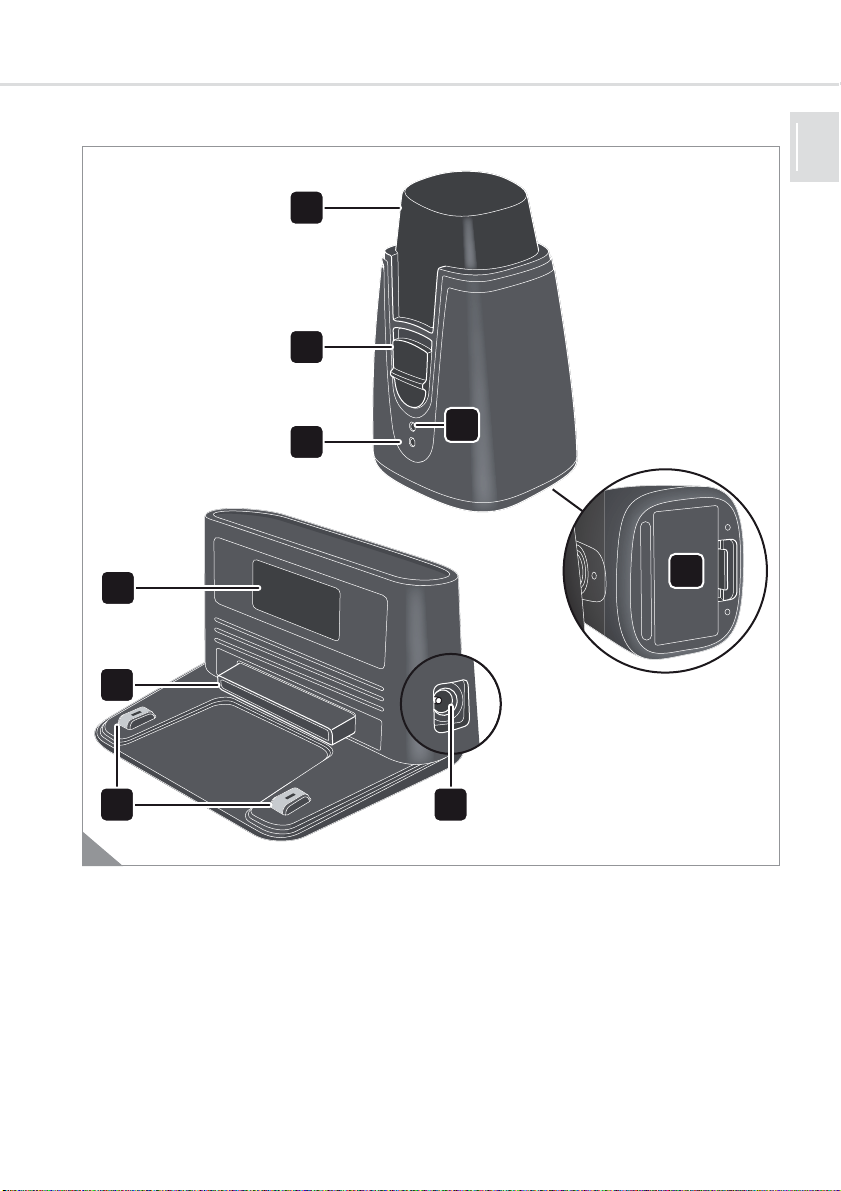

1.4 Ladestation und Light Fence-Turm im Detail

Ladestation:

1Sende-/Empfängerfenster (mit integrierter

LED:

- leuchtet, sobald die Ladestation an eine

Steckdose angeschlossen ist

- blinkt während des Ladeprozesses)

2Sicherheitsschalter

3Ladekontakte

4Buchse für den Netzteiladapter

verdeckt: 4 Gummifüße auf der Unterseite

Light Fence-Turm:

5Sender

6Ein-/Aus-Schalter

7LED (leuchtet, falls eingeschaltet)

8Empfänger

9Batteriefachdeckel

2 Sicherheitshinweise

2.1 zur Bedienungsanleitung

Lesen Sie die Bedienungsanleitung vollständig durch, bevor

Sie mit dem Gerät arbeiten. Bewahren Sie die Anleitung gut

auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie

auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren

Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Bedie-

nungsanleitung entstehen, übernehmen wir keine Haftung.

2.2 zu bestimmten Personengruppen

Diese Geräte können von Kindern ab 8 Jahren und darüber

und von Personen mit verringerten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel an Erfahrung und/

oder Wissen benutzt werden, wenn sie beaufsichtigt werden

oder bezüglich des sicheren Gebrauchs des Gerätes unter-

wiesen wurden und die daraus resultierenden Gefahren ver-

standen haben.

Reinigung und Benutzer-Wartung dürfen nicht durch Kin-

der ohne Beaufsichtigung durchgeführt werden.

Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen

sich unter anderem weder auf das Gerät stellen oder setzen.

Kinder jünger als 8 Jahre sollten vom Gerät, der Ladestati-

on, dem Netzteil sowie dem Netzteilkabel ferngehalten wer-

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

VORSICHT:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen hervor.
