DigiSender DG45RX Manual de usuario
180210-1
DigiSender ZX7
MODEL: DG45RX
Additional Receiver for the DG458
Zusätzlicher Empfänger um der DG458
Autre Récepteur pour DG458
Extra Ontvanger voor DG458
®
IMPORTANT: ALWAYS KEEP THIS INSTRUCTION MANUAL FOR FUTURE REFERENCE
WICHTIG: HEBEN SIE DIESE BEDIENUNGSANLEITUNG ZU REFERENZZWECKEN AUF
IMPORTANT : EUILLEZ CONSER ER CE MODE D’EMPLOI AFIN DE POU OIR OUS Y REPORTER SI BESOIN
BELANGRIJK: GELIE E DEZE INSTRUCTIEHANDLEIDING ALTIJD TE BEWAREN OOR LATER GEBRUIK
ENGLISH (EN)
DEUTSCH (DE)
FRANCAIS (FR)
NEDERLANDS (NL)
DG45RX - DigiS nd r® ZX7
Kit Contents
Packungsinhalts
Contenu du Kit
De Kit op Inhoud
UK All DigiSender® orders are computer weight checked when packed. However, it is a good idea
to check all kit contents are present before proceeding with the installation.
DE Alle Pakete werden von einem Computer bei der Verpackung auf Ihr Gewicht geprüft. Es ist
jedoch eine gute Idee zu überprüfen, ob alle angegebenen Teile vorhanden sind, bevor Sie mit
der Installation fortfahren.
FR Tous les poids des paquets sont vérifiés par ordinateur lors de l’emballage.
NL Alle pakketten worden op gewicht gecontroleerd door een computer bij het inpakken. Toch is
het een goed idee om te controleren of alle onderdelen van de kit aanwezig zijn vooraleer u met
de installatie begint.
Power Supply
Stromversorgung
Blocs d’alimentation
Stroom
Receiver
Empfänger
Récepteur
Ontvanger
POWER
1234
RECEIVER
DG45RX - DigiS nd r® ZX7 Additional R c iv r
Install the Additional Receiver
This product can only be used if you have already purchased the DG458 DigiSender® system and
cannot be used on its own.
Conn ct th Pow r Supply Unit (PSU) to th
sock t lab ll d ‘PSU’ on th R c iv r.
3.
Locat a vacant SCART sock t on th back of
your r c iving TV and ins rt th DigiS nd r®
SCART cabl .
1.
POWER
1
POWER
1
T
Conn ct th Pow r Supply Unit (PSU) to an
availabl mains sock t and turn th R c iv r on
by pr ssing th button on th front.
4.
ENGLISH (EN)
Ensur that th Audio/Vid o and R mot R lay
Chann l switch s on th back of th R c iv r
ar s t to 1.
2.
DG45RX - DigiS nd r® ZX7 Zusätzlich r Empfäng r
Installieren Sie die Zusätzlicher Empfänger
Dieses Produkt kann nur in Betrieb genommen werden, wenn Sie bereits einen DG458
DigiSender® besitzen und kann nicht alleine verwendet werden.
Schließen Sie das Netzteil an die Buchse mit der
Aufschrift „PSU“ an.
3.
Schließen Sie den SCART-Stecker an den
Zweitfernseher an.
1.
POWER
1
POWER
1
T
Stecken Sie das Netzteil in eine geeignete
Wandsteckdose. Schalten Sie den Empfänger ein,
indem Sie den Knopf an der Vorderseite des
Gerätes drücken.
4.
DEUTSCH (DE)
Stellen Sie sicher, dass die Audio / Video Kanäle
und die der Fernbedienung ebenso auf der
Rückseite des Empfängers auf die Position 1
eingestellt sind.
2.
DG45RX - DigiS nd r® ZX7 Autr Réc pt ur
Installation du Autre Récepteur
Pour pouvoir utiliser ce produit, vous devrez déjà disposer d'un système DigiSender® DG458; il ne
peut être utilisé seul.
Branchez l'unité d'alimentation à la prise « PSU »
située à l'arrière du récepteur.
3.
Recherchez une prise péritel disponible à l'arrière
de votre téléviseur et branchez-y le câble péritel
du DigiSender®.
1.
POWER
1
POWER
1
T
Reliez l'unité d'alimentation à une prise murale.
Allumez le récepteur en appuyant sur le bouton
de marche/arrêt placé à l'avant de ces appareils.
4.
FRANCAIS (FR)
Vérifiez que les boutons d'audio-vidéo et de canal
de relais à distance situés à l'arrière du récepteur
sont sur 1.
2.
DG45RX - DigiS nd r® ZX7 Extra Ontvang r
Installeer het Extra Ontvanger
Dit product kan alleen worden gebruikt in combinatie met het DG458-DigiSender®-systeem en kan
niet afzonderlijk worden gebruikt.
Sluit de voedingsadapter (PSU) aan op de
aansluiting met de aanduiding 'PSU' op de
achterkant van de ontvanger.
3.
Zoek een vrije SCART-aansluiting op de
achterkant van de ontvangende televisie en sluit
de SCART-kabel van de DigiSender® hierop aan.
1.
POWER
1
POWER
1
T
Sluit de voedingsadapter aan op een stopcontact.
Schakel de ontvanger in door op de voorzijde van
de apparaten op de aan-uitknop te drukken.
4.
NEDERLANDS (NL)
Zorg ervoor dat de schakelaars voor de audio-
/videokanalen en het relaiskanaal voor de afs-
tandsbediening op de achterkant van de ont-
vanger zijn ingesteld op 1.
2.
©2010 AEI Security & Communications Ltd. All rights reserved.
Registered in England: 02831823
AEI Security & Communications Ltd
Weslake Industrial Park
Rye Harbour Road, Rye
East Sussex
TN31 7TE
United Kingdom
IR Systeme Technik and DigiConnector are trademarks of AEI Security & Communications Ltd.
DigiSender is a registered trademark of AEI Security & Communications Ltd.
SPECIFICATIONS
DG45RX:
Remote Relay Transmitter 433.92 Hz
Audio/Video Frequency 5.7250GHz ~ 5.8750GHz
odulation F
Video Output Level 1V PP/75Ω
Sensitivity -90dBm
Audio Output Level 1.0V PP ( od 1KHz, Dev 15KHz)
Audio Bandwidth 10Hz - 22KHz (-1dB)
Output Connectors Euro SCART, Phono
Power Source DC
Tabla de contenidos
Idiomas:
Otros manuales de Receptor de DigiSender
DigiSender
DigiSender X2 DG20RX Manual de usuario
DigiSender
DigiSender HQR DG15RX Manual de usuario
DigiSender

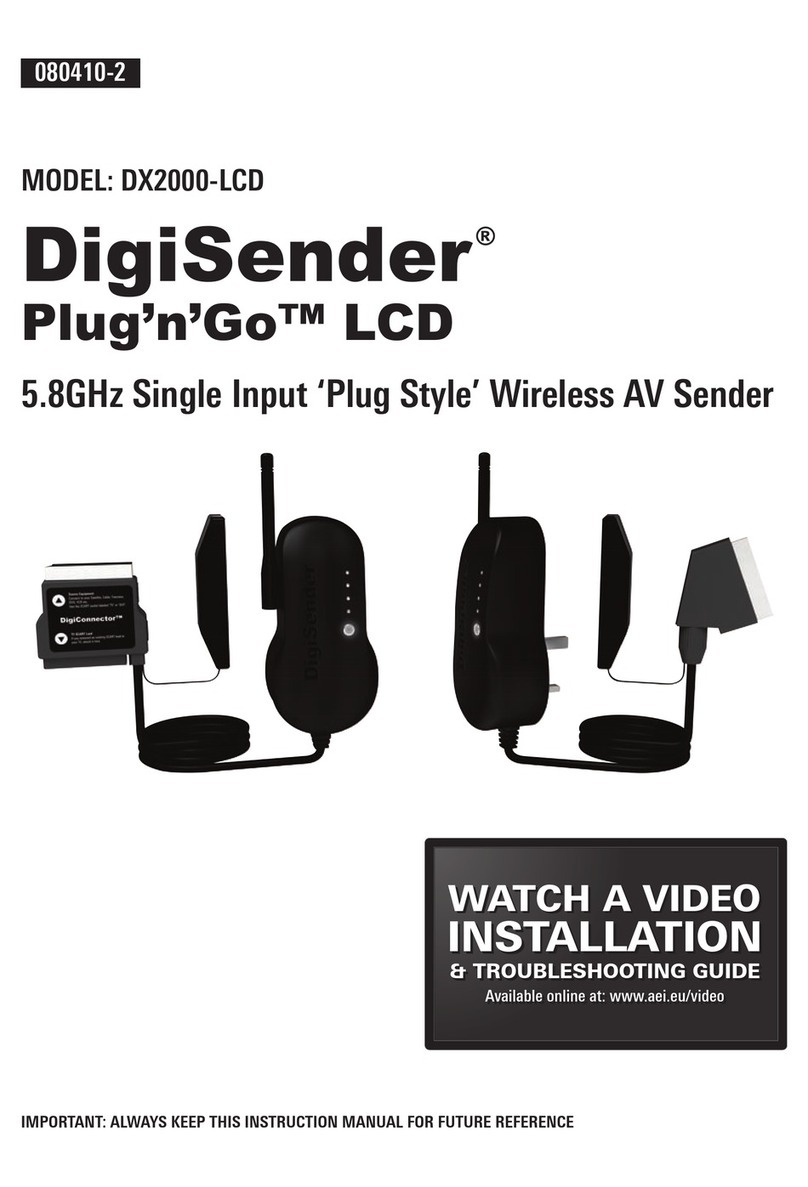

DigiSender Plug'n'Go DX2000-LCD Manual de usuario
