Danfoss VHX-DUO Manual de instrucciones de instalación

DKCD 013R9430 VIUYC302 © Danfoss 07/2007 1

Dimension Danfoss code B(mm)

Fittings for soft steel

and copper tubes

8 013G4108 18

10 013G4110 18

12 013G4112 18

14 013G4114 18

15 013G4115 24

16 013G4116 24

Fittings for VPE PEX tubes 12 x 1.1 013G4143 16

12 x 2 013G4142 16

14 x 2 013G4144 16

15 x 2.5 013G4147 16

16 x 2 013G4146 16

Fittings for AluPEX tubes 12 x 2 013G4172 16

14 x 2 013G4174 16

16 x 2 013G4176 16

3 4

5 6

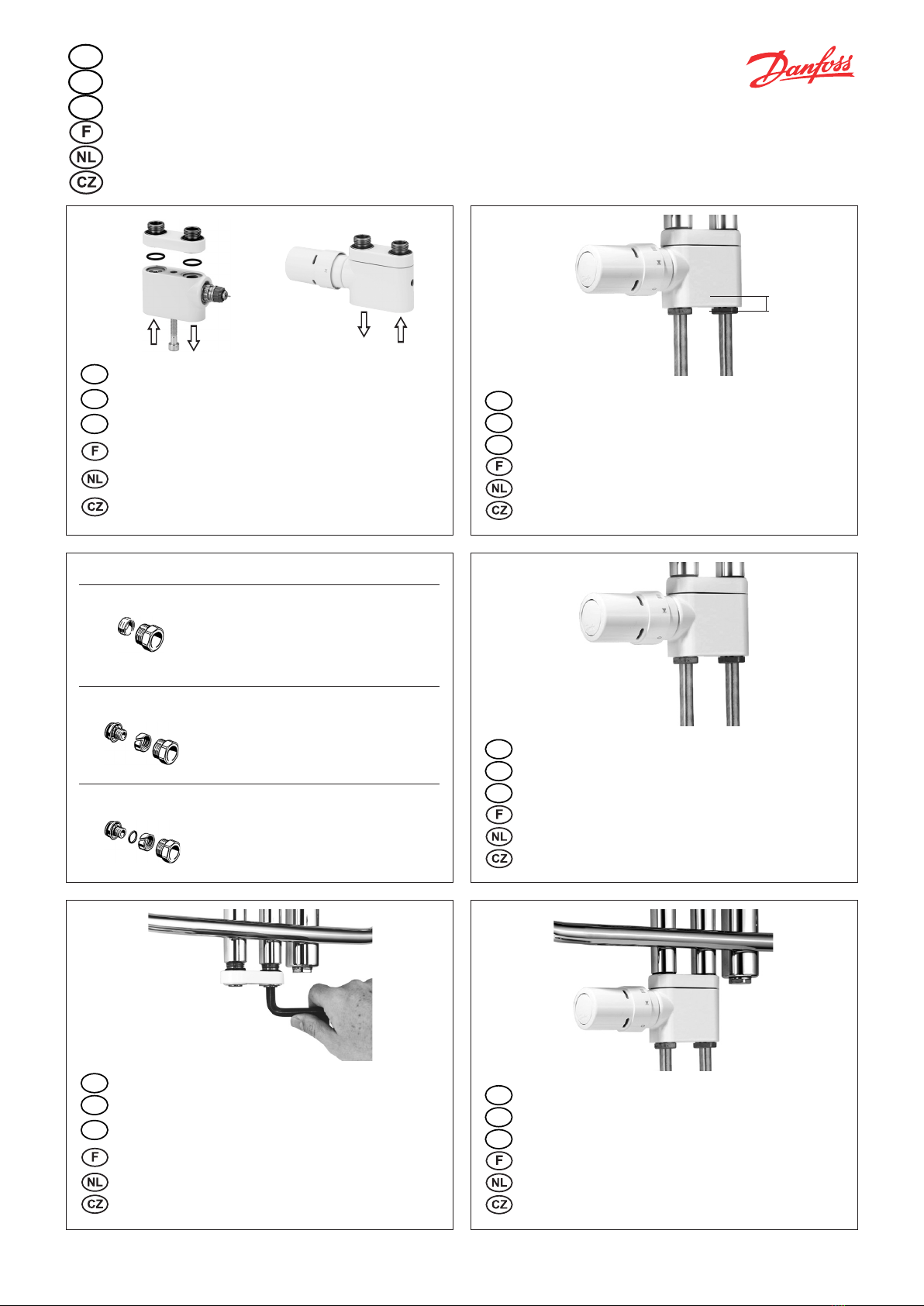

Montagevejledning Danfoss VHX-DUO ventilsæt til gulvforbindelse

Mounting guide Danfoss VHX-DUO valve set for ﬂoor connection

Montageanleitung Danfoss VHX-DUO 50 mm Ventilgarnitur Durchgang Bodenanschluss

Instructions de montage Danfoss VHX-DUO 50 mm garniture de vanne droit pour raccordement au sol

Montage-instructie Danfoss VHX-DUO design onderblok voor vloeraansluiting

Montážní návod Sada ventilu Danfoss VHX-DUO určená pro připojení z podlahy

Valgfri termostattilslutning, V eller H.

Vigtigt: Returﬂow nærmest termostaten.

Free connection (left or right) - return always on thermostat side.

Fühlerelement wahlweise rechts oder links montierbar.

Wichtig: Rücklaufanschluss immer auf der Fühlerseite!

Montage libre de l’élément thermostatique (gauche ou droit).

Retour radiateur toujours du côté de l’élément thermostatique.

Vrije keuze van plaatsing thermostatisch element (links of rechts)

- retour radiator altijd aan thermostaatzijde!

Libovolný způsob připojení (zprava nebo zleva) - zpátečka vždy na

straně termostatu.

Tag højde for mål B, når rør afkortes før ventilmontage.

Be aware of measurement Bwhen cutting pipes.

Beim Ablängen der Rohre bitte Mass Bbeachten (Tabelle 3).

Tenez compte de la distance Bquand vouz coupez les tuyaux.

Hou rekening met de afstand Bwanneer u de leidingen afsnijdt.

Před uříznutím trubky se přesvědčte o velikosti rozměru B.

Monter ventilen på rørerne.

Connect valve housing on pipes.

Montieren Sie das ventile auf die Anschlussrohre.

Montez la vanne sur les tuyaux .

Monteer het kraanhuis op de leidingen.

K trubkám připojte tělo ventilu.

Fastgør montageﬂangen på radiatorens tilslutninger.

Fix valve ﬂange to radiator connections.

Montieren Sie die Anschlussplatte am Heizkörper. Auf korrekten Sitz der

Dichtung achten!

Montez la pièce d’adaptation sur le radiateur - veillez à une bonne

étanchéité.

Monteer het aansluitstuk op de radiator - let op een goede diching.

K přípojkám radiátoru namontujte přírubu.

Stil radiatoren så ﬂangen støtter på ventilen.

Lower the radiator until the ﬂange is supported by the valve.

Stellen Sie den Heizkörper mit der Anschlussplatte auf der Ventilunterteil.

Placez le radiateur avec la pièce d’adaptation sur le corps de vanne.

Plaats de radiator met het aansluitstuk op het kraanhuis.

Přírubu na přípojkách radiátoru nasaďte na ventil.

RAX

Setting mark

DKCD 013R9430 VIUYC302 © Danfoss 07/2007 2

8 12

16 20

24 28 °C

�

0I II III IIII I

RTX

min. 20 30 40

50 °C

I 1 2 3 4 I

Setting mark

M4 Hex

7 8

Factory

setting

Setting mark

Towards ﬂoor

Presetting and kv-values for Xp = 0.5 -2K

Valve setting 1 2 3 4 5 6 7 N

kv-value (m3/h) 0.12 0.15 0.20 0.25 0.30 0.36 0.42 0.49

Presetting

range

Markér position og fastgør radiator på væg.

Mark position and mount radiator on wall.

Zeichnen Sie die Wandhalterung an und montieren Sie den Heizkörper.

Marquez les ﬁxations du radiateur.

Markeer de radiatorbevestigingen.

Vyznačte si správnou polohu podpěr a radiátor přimontujte ke stěně.

Fastspænd ventilen mod radiatoren. NB! Husk pakninger.

Tighten valve to radiator. NB! Remember gaskets.

Ventilunterteil an der anschlussplatte festspannen.

NB! Dichtungsplacierung sicheren.

Fixez le corps de vanne sur la pièce d’adaptation - veillez à une bonne

étanchéité.

Bevestig het kraanhuis op het aansluitstuk - zorg voor een goede dichting.

Přimontujte k sobě ventil a radiátor. Pozor! Nezapomeňte do spoje vložit

těsnění.

Forindstil ventilen og montér termostaten.

Preset kvon valve and connect thermostat, if not already done.

Zum abschluss der Installation werden die Ventile voreingestellt und die

Fühlerelemente montiert.

Réglez la valeur kvet placez l’élément thermostatique sur la vanne, si ce n’est

pas encore fait.

Stel de kv-voorinstelling in en plaats de radiatorthermostaat op het kraanhuis

indien dit nog niet het geval is.

Jestliže tomu již tak není, tak nastavte hodnotu kva připojte termostat.
