D-Link DIS-100G-5PSW Manual de usuario

D-Link

DIS-100G-5PSW

Industrial Unmanaged Switch with 4 10/100/1000 ase-T PoE Ports and

1 1000 ase-X SFP Port

Промышленный неуправляемый коммутатор с 4 портами 10/100/1000 ase-T,

1 портом 1000 ase-X SFP, функцией энергосбережения и поддержкой QoS

(4 порта с поддержкой PoE 802.3af/802.3at (30 Вт), PoE-бюджет до 120 Вт)

Quick Installation Guide

Краткое руководство по установке

Infor ation in this docu ent is subject to change without notice.

Package Contents

Open the shipping carton of the switch and carefully unpack its contents. The carton

should contain the following items:

DIS-100 -5PSW switch

DC power terminal block

Wall mounting kit

DIN-Rail mounting kit

Quick Installation uide

Hardware Overview

Interfaces

Interface Description

Port 1 1000Base-X SFP port

Ports 2-5 1000Base-T PoE ports

Table 1

LED Indicators

LED Status Description

PoE

(Ports 2-5)

On green PoE is working.

Off PoE is not working.

P1 On green P1 power line as power.

Off P1 power line is disconnected or does not ave power supply.

P2 On green P2 power line as power.

Off P2 power line is disconnected or does not ave power supply.

Link/Act

(Port 1)

On green Et ernet link is up.

Off Et ernet link is down.

1000 (Port 1) On yellow SFP port 1000 Mbps connection is detected.

Off No link or SFP port 100 Mbps connection is detected.

Link/Act

(Ports 2-5)

On green Et ernet link is up.

Blinking green Et ernet link is up and t ere is traffic detected.

Off Et ernet link is down.

Speed On yellow 1000 Mbps connection is detected.

(Ports 2-5) Off No link or 10/100 Mbps connection is detected.

Table 2

DIP-switches

Pin № State Description

Pin 1 ON To enable broadcast storm rate limit.

OFF To disable broadcast storm rate limit.

Pin 2 ON Not used.

OFF Not used.

Table 3

Hardware Installation

DIN-Rail Mounting

Mounting steps:

1. Screw the DIN-Rail bracket on with the bracket and screws in the accessory kit.

2. Hook the unit over the DIN-Rail.

3. Push the bottom of the unit towards the DIN-Rail until it snaps into place.

Figure 1 — Mounting the switch on a DIN-Rail

Wall Mounting

Screw on the wall-mount plate on with the plate and M4 screws in the accessory kit.

Figure 2 — Attaching brackets to the switch

Figure 3 — The switch with the attached wall ounting brackets

Grounding the Switch

Use the following instructions to ground the switch. Please complete these steps before

powering on the switch.

1. Remove the grounding screw from the switch and place the grounding cable lug ring on

top of the grounding screw opening.

2. Insert the grounding screw back into the grounding screw opening and use a

screwdriver to tighten the grounding screw, securing the grounding cable to the switch.

3. Attach the terminal lug ring at the other end of the grounding cable to an appropriate

grounding source.

4. Verify that the connection between the grounding connector on the switch and the

grounding source is secure.

Figure 4 — The grounding screw on the switch

Connecting to a Power Source

The switch can be powered by two power supplies (input range 48 to 58 V DC). Insert the

positive and negative wires (AW 14-26) into V+ and V- contact on the terminal block and

tighten the wire-clamp screws to prevent the wires from being loosened.

Информация в данном документе может быть изменена без предварительного

уведомления.

Правила и условия безопасной эксплуатации

Внимательно прочитайте данный раздел перед установкой и подключением

устройства. Убедитесь, что устройство и кабели не имеют механических

повреждений. Устройство должно быть использовано только по назначению, в

соответствии с руководством по установке.

Не размещайте на устройстве посторонние предметы. Вентиляционные отверстия

устройства должны быть открыты. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в

пределах от -40 до +75 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в

технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли

отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не

используйте жидкие/аэрозольные очистители или магнитные/статические устройства

для очистки. Избегайте попадания влаги в устройство.

Устройство должно быть заземлено, если это предусмотрено конструкцией корпуса

или вилки на кабеле питания.

Срок службы устройства – 2 года.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с

даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам

серийного номера, указанного на наклейке с техническими данными.

Год: 9 - 2009, A - 2010, B - 2011, С - 2012, D - 2013, E - 2014, F - 2015, - 2016, H -

2017, I - 2018.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

Комплект поставки

Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку

наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо

отсутствует или есть повреждения, обратитесь к Вашему поставщику.

Коммутатор DIS-100 -5PSW

Клеммный блок

Комплект для монтажа на стену

Комплект для установки на DIN-рейку

Краткое руководство по установке

Обзор аппаратной части

Интерфейсы

Интерфейс Опис ние

Порт 1 Порт 1000Base-X SFP

Порты 2-5 Порты 1000Base-T с поддержкой PoE

Таблица 1

Индикаторы

Индик тор Состояние Опис ние

PoE

(Порты 2-5)

Горит зеленым

светом

Подача питания PoE осуществляется.

Не горит Подача питания PoE не осуществляется.

P1 Горит зеленым

светом

Источник питания 1 подключен.

Не горит Источник питания 1 не подключен.

P2 Горит зеленым

светом

Источник питания 2 подключен.

Не горит Источник питания 2 не подключен.

Link/Act

(Порт 1)

Горит зеленым

светом

К порту подключено устройство.

Не горит К порту не подключено устройство.

1000 (Порт 1) Горит желтым

светом

К порту подключено устройство на скорости 1000 Мбит/с.

Не горит К порту не подключено устройство, или подключено

устройство на скорости 100 Мбит/с.

Link/Act

(Порты 2-5)

Горит зеленым

светом

К порту подключено устройство.

Мигает

зеленым светом

На порту выполняется передача или прием данных.

Не горит К порту не подключено устройство.

Speed

(Порты 2-5)

Горит желтым

светом

К порту подключено устройство на скорости 1000 Мбит/с.

Не горит К порту не подключено устройство, или подключено

устройство на скорости 10/100 Мбит/с.

Таблица 2

DIP-переключатели

Номер

переключ теля

Положение Опис ние

1 ON Защита от широковещательного шторма включена.

OFF Защита от широковещательного шторма выключена.

2 ON Не используется.

OFF Не используется.

Таблица 3

Установка коммутатора

Установка на DIN-рейку

Следующие инструкции описывают процесс установки коммутатора на DIN-рейку.

1. Прикрепите кронштейн для установки на DIN-рейку к коммутатору с помощью

входящих в комплект поставки винтов.

2. Опустите верхнюю часть кронштейна на DIN-рейку.

3. Надавите сверху на коммутатор и прикрепите нижнюю часть кронштейна к DIN-

рейке.

Рисунок 1 — Установка коммутатора на DIN-рейку

Крепление коммутатора к стене

Коммутатор может быть прикреплен к твердой поверхности с помощью входящих в

комплект поставки кронштейнов. Зафиксируйте кронштейны на коммутаторе с

помощью входящих в комплект поставки винтов.

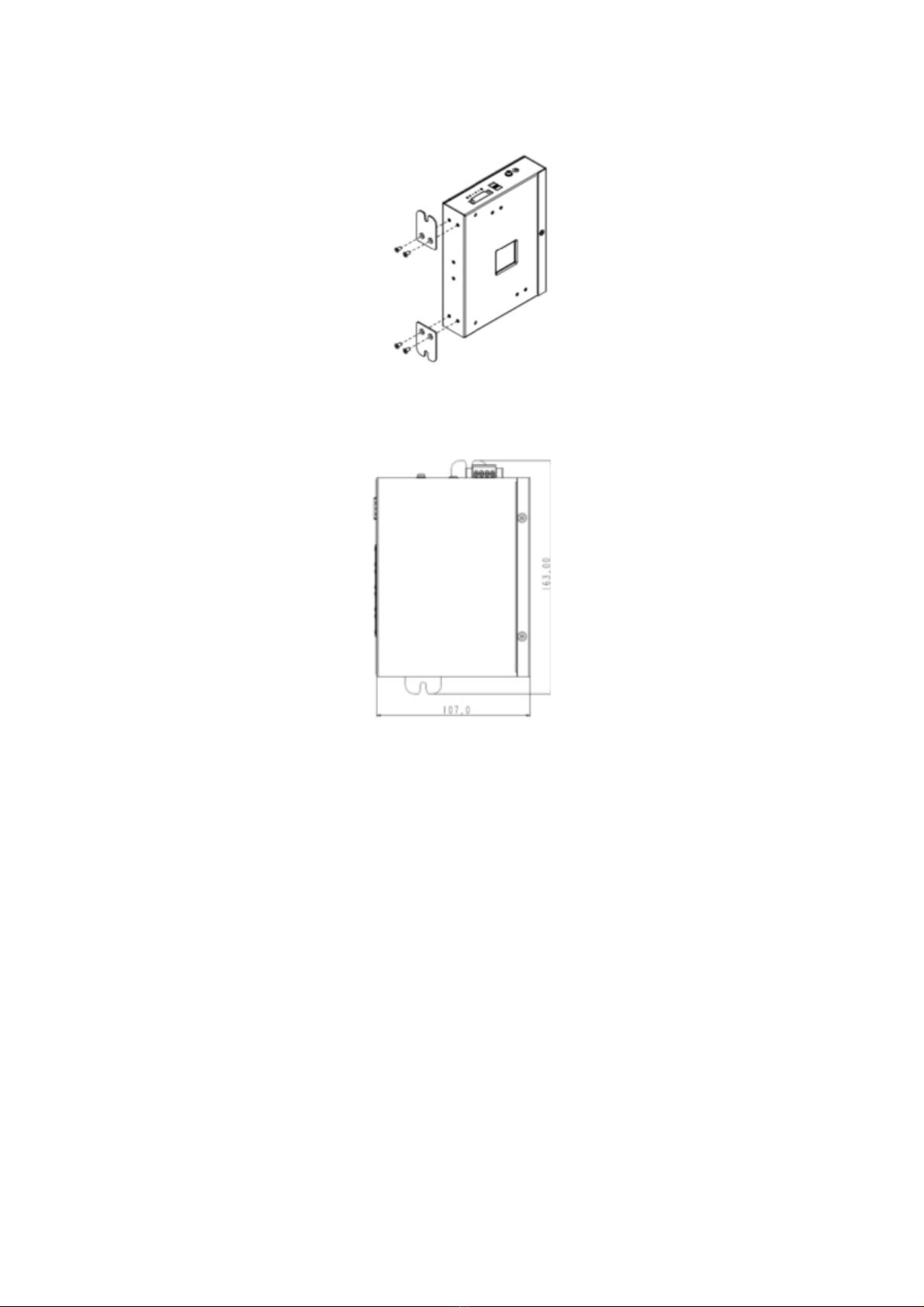

Рисунок 2 — Крепление кронштейнов к коммутатору

Рисунок 3 — Коммутатор с прикрепленными кронштейнами для монтажа на стену

Для крепления коммутатора к стене используйте входящие в комплект поставки

винты M4.

Заземление коммутатора

Данный раздел содержит информацию о способе заземления коммутатора. Данную

процедуру необходимо выполнить перед включением питания коммутатора.

1. Убедитесь, что питание коммутатора выключено.

2. Прикрутите клемму заземляющего провода винтом заземления к коммутатору.

3. Прикрепите клемму на противоположной стороне провода заземления к

заземлителю.

4. Проверьте надежность существующих соединений.

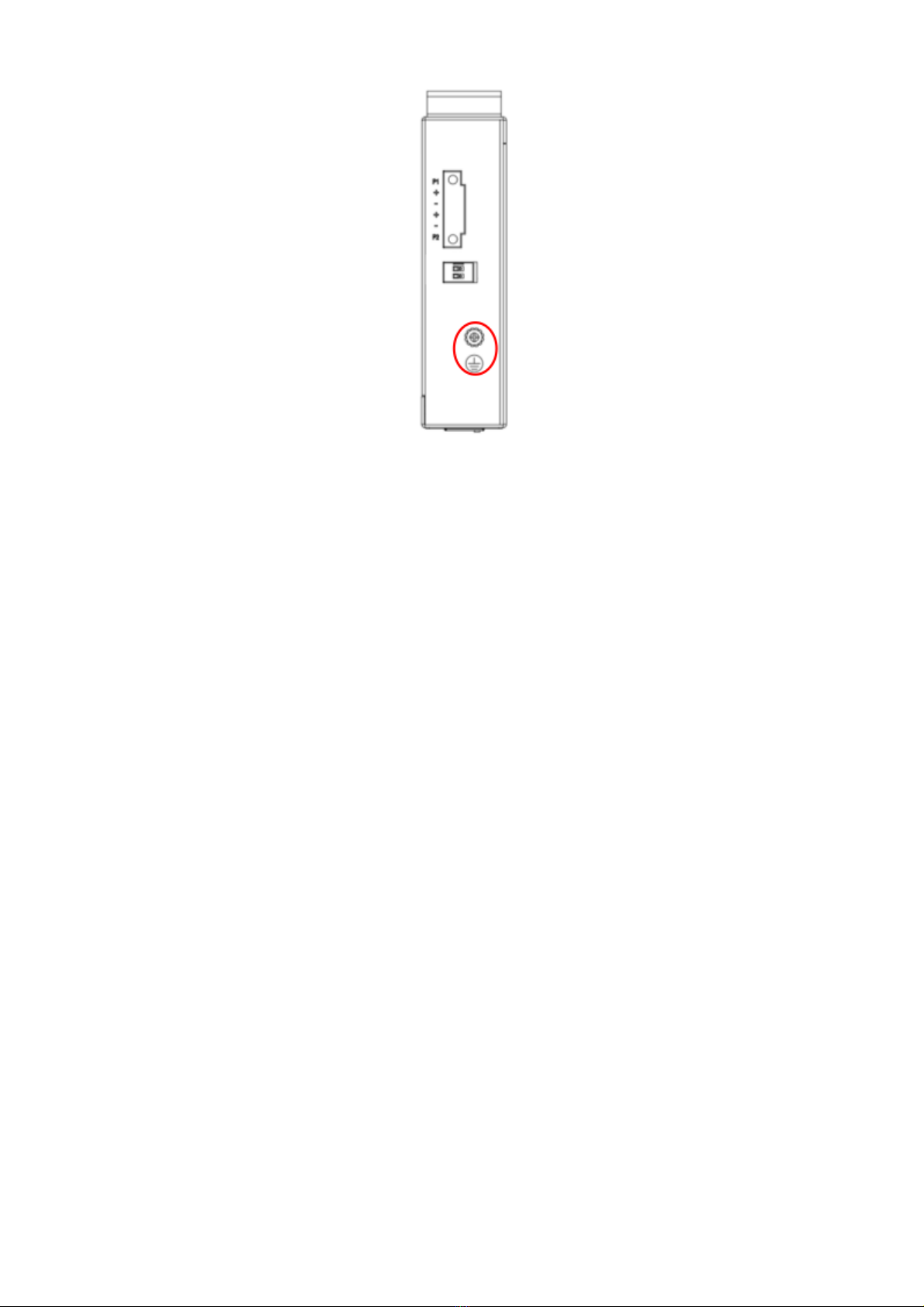

Рисунок 4 — Винт заземления на коммутаторе

Подключение источника питания

Коммутатор оснащен клеммным блоком для подключения до двух независимых

источников питания 48-58 В DC (не входят в комплект поставки). Подключите

провода от источника питания к контактам +/- на клеммном блоке, соблюдая

полярность. Затяните винты клеммных зажимов, чтобы зафиксировать провода.
