ETHERNET BROADBAND ROUTER

DIR-100

Using a power supply with a different

voltage rating will damage and void the

warranty of this product.

Quick Installation Guide

DIR-100

DIR-100 5-port VLAN Switch CD-ROM (containing Manual) Power Adapter

Before You Begin

Make sure you have all the necessary information and equipment on hand before beginning the installation. This product

can be set up using a current web browser.

1. Connect the power adapter to the receptor at the back panel of the DIR-100 and plug the other end of the power

adapter to a wall outlet, power strip or other suitable power source. The Power LED on the front panel will light green

to indicate the device is on.

2. Insert an Ethernet cable into any Ethernet port on the back panel of the device and the other end of the cable to an

Ethernet Adapter or available Ethernet port on your computer. The Ethernet Link LED will light green indicating a

connection.

The Switch is now powered on, connected and ready for conguration.

Connect the Switch

Check Your Package Contents

VLAN Switch

Ethernet Ports

Connect to Ethernet cable

Power Input

Connect to power

adapter

Reset

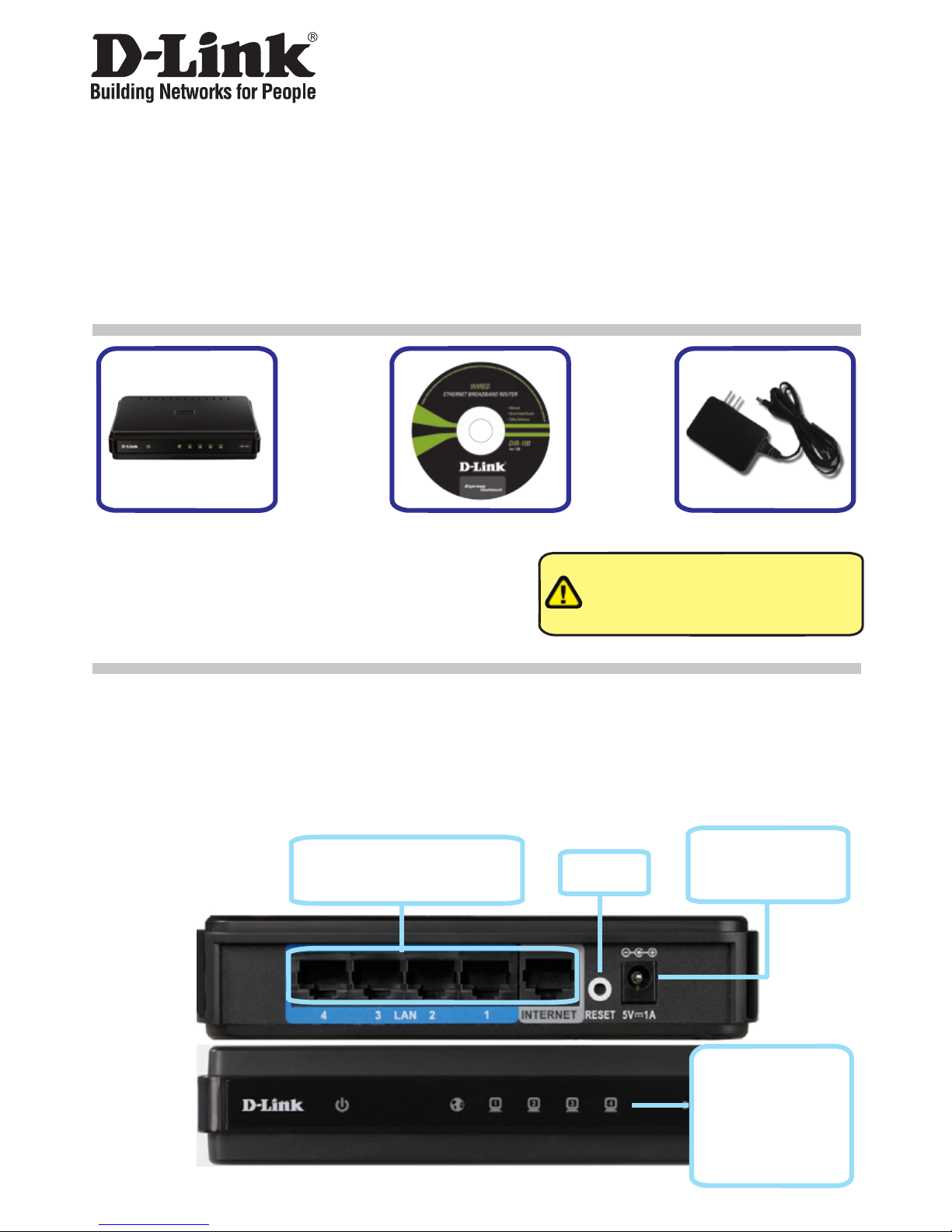

The Power

LED and LAN/

INTERNET LED

indicate the device

is on and linked to

the computer.

Access the Web Manager

Congure the Switch

To use your Web browser to access the web pages used to set up the Router,

your computer’s IP settings must be congured be in the same subnet as the

VLAN Switch. The default IP address of the Switch is 192.168.0.1 with a subnet

mask of 255.255.255.0, therefore your computer needs an IP address in the

range 192.168.0.2 to 192.168.0.254.

The Web Manager used for conguration uses directories to organize the various menus used to congure and

monitor the VLAN Switch. The rst page that appears after logging in presents the Device Management display

menu in the System menu directory.

NOTE: The wrong proxy server settings on your browser can

prevent connection to the web manager. If you are having trouble

connecting to the web interface of the Router, congure the proxy

settings to bypass the proxy server or disable use of proxy servers

and try to connect again.

Open your Web browser and type “http://192.168.0.1” into the URL address box. Then press the Enter or

Return key. The login dialog box appears.

Type admin for the User Name and leave the Password eld blank.

Factory default settings:

IP Address: 192.168.0.1

default login password) To reset

device to factory default settings:

1. Leave the device powered on,

do not disconnect the power.

2. Press the reset button and

hold (use a paper-clip). See

the back panel illustration

above to view the location of

the reset button.

3. Keep the button pressed

about 10 seconds.

4. Release the button.

4 5
