D-Link DHP-W220AV Manual de usuario

MINI EXTENSOR WIRELESS N150 POWERLINE

AV 200MBPS

DHP-W220AV

QUICK

INSTALLATION

GUIDE

КРАТКОЕ РУКОВОДСТВО ПО УСТАНОВКЕ

GUÍA DE INSTALACIÓN RÁPIDA

GUIA DE INSTALAÇÃO RÁPIDA

快速安裝指南

PETUNJUK PEMASANGAN CEPAT

DHP-W220AV

ENGLISH

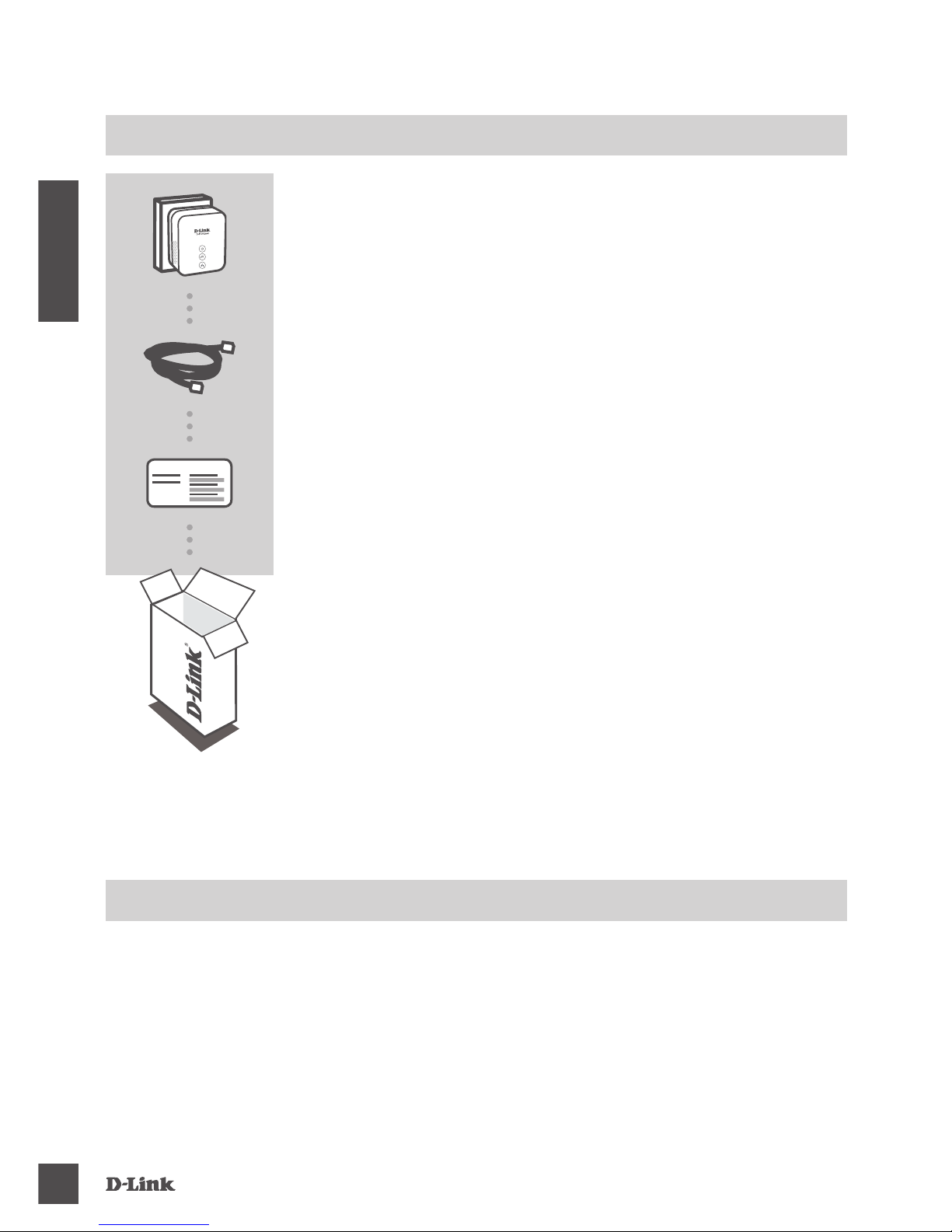

CONTENTS OF PACKAGING

MINI EXTENSOR WIRELESS N150 POWERLINE AV 200MBPS

DHP-W220AV

If any of these items are missing from your packaging, contact your

reseller.

CAT5 ETHERNET CABLE

WI-FI CONFIGURATION CARD

CONTAINS THE DEVICE'S DEFAULT WI-FI INFORMATION

• A broadband Internet connection

• An existing Powerline network

• Smartphone, tablet, or computer with Wi-Fi capability

• For access from a web browser:

• Internet Explorer 8, Firefox 12, Chrome 20, or Safari 4 or higher

SYSTEM REQUIREMENTS

Wi-Fi Conguration Note

DHP-W220AV 3

ENGLISH

PRODUCT SETUP

HARDWARE INSTALLATION

Before you can congure your DHP-W220AV for use, make sure the location being extended is on

the same electrical circuit. The diagram below shows an example of a Powerline network:

Step 1

Make sure your existing HomePlug AV device is plugged into a

power outlet near your cable or DSL modem and connected to your

network.

Step 3

Connect the included Ethernet cable to the LAN port on your

DHP-W220AV and to your computer's port. You may also connect

to the DHP-W220AV over Wi-Fi with the information on the Wireless

Conguration Card to proceed to set up your wireless network.

Your computer and DHP-W220AV are now connected. Please refer to “Setup Wizard” on the

next page to connect your DHP-W220AV with your existing Powerline network.

ROOM A

HomePlug AV

Device

ModemInternet

Step 2

In the other room, plug your DHP-W220AV into a wall outlet in a

place you want to extend your network.

ROOM A ROOM B ROOM C

DHP-W220AV DHP-W220AV

HomePlug AV

Device

ModemInternet Notebook Notebook

iPad iPad

ROOM B

DHP-W220AV Notebook

iPad

DHP-W220AV

Notebook

DHP-W220AV

ENGLISH

Step 1

Open your web browser and go to http://192.168.0.50.

Step 2

Select admin for the Username and leave the Password blank, then click Login.

Step 3

From the landing page, click SETUP WIZARD and follow the instructions to congure your

DHP-W220AV.

Step 4

When prompted, press the Simple Connect Button for 2 seconds on your existing device to connect

it to the DHP-W220AV.

Note: If you have not previously secured your existing Powerline network, you will need to set up

security for all of your existing Powerline devices. Perform the following steps for each device: press

the Simple Connect Button on the DHP-W220AV, then press the Simple Connect Button on your

existing Powerline device within 2 minutes.

Step 5

Follow the wizard’s steps to set up your Powerline network. Click Save to complete the wizard. For

more detailed support, please refer to the User Manual.

PRODUCT SETUP

SETUP WIZARD

DHP-W220AV 5

ENGLISH

TROUBLESHOOTING

SETUP AND CONFIGURATION PROBLEMS

1. HOW DO I CONFIGURE MY EXTENDER MANUALLY?

- On your PC or mobile device, connect to the extender's wireless network. Locate the Wi-Fi

name (SSID) and password for your device as printed on the included Wi-Fi Conguration Card.

- Open a web browser and enter the address http://192.168.0.50.

- The default password for the "Admin" account should be left blank.

- If you have changed the password and can not remember it, you will need to reset the extender.

2. HOW DO I RESET MY EXTENDER TO FACTORY DEFAULT SETTINGS?

- Ensure the extender is powered on.

- Press and hold the Simple Connect button for 5 seconds or more.

Note: Resetting the extender to factory defaults will erase the current conguration settings.

To recongure your settings, log into the extender as outlined in question 1, then congure the

extender.

3. HOW DO I ADD A NEW WIRELESS CLIENT OR PC IF I HAVE FORGOTTEN MY

WIRELESS NETWORK NAME (SSID) OR WIRELESS ENCRYPTION KEY?

- For every PC that needs to connect to the extender wirelessly, you will need to ensure you use

the correct Wireless Network Name (SSID) and encryption key.

- Use the web based user interface (as described in question 1 above) to check or choose your

wireless settings.

- Make sure you write down these settings so that you can enter them into each wirelessly

connected PC. You will nd a dedicated area on the back of this document to save this important

information for future use.

4. WHY CAN I NOT GET AN INTERNET CONNECTION?

- Please contact your ISP to make sure the Broadband service has been enabled/connected by

your ISP and that your ISP username and password is correct.

DHP-W220AV

ENGLISH

TECHNICAL SUPPORT

Australia:

Tel: 1300-766-868

24/7 Technical Support

Web: http://www.dlink.com.au

E-mail: [email protected]

India:

Tel: +91-832-2856000

Toll Free 1800-233-0000

Web: www.dlink.co.in

E-Mail: [email protected]

Singapore, Thailand, Indonesia,

Malaysia, Philippines, Vietnam:

Singapore - www.dlink.com.sg

Thailand - www.dlink.co.th

Indonesia - www.dlink.co.id

Malaysia - www.dlink.com.my

Philippines - www.dlink.com.ph

Vietnam - www.dlink.com.vn

Korea:

Tel : +82-2-2028-1810

Monday to Friday 9:00am to 6:00pm

Web : http://d-link.co.kr

E-mail : [email protected]

New Zealand:

Tel: 0800-900-900

24/7 Technical Support

Web: http://www.dlink.co.nz

E-mail: [email protected]

South Africa and Sub Sahara

Region:

Tel: +27 12 661 2025

08600 DLINK (for South Africa only)

Monday to Friday 8:30am to 9:00pm South

Africa Time

Web: http://www.d-link.co.za

E-mail: [email protected]

D-Link Middle East - Dubai, U.A.E.

Plot No. S31102,

Jebel Ali Free Zone South,

P.O.Box 18224, Dubai, U.A.E.

Tel: +971-4-8809022

Fax: +971-4-8809066 / 8809069

Technical Support: +971-4-8809033

General Inquiries: [email protected]

Tech Support: [email protected]

Egypt

1, Makram Ebeid Street -

City Light Building - oor 5

Nasrcity - Cairo, Egypt

Tel.: +2 02 23521593 - +2 02 23520852

Technical Support: +2 02 26738470

General Inquiries: [email protected]

Tech Support: [email protected]

Kingdom of Saudi Arabia

Ofce # 84 ,

Al Khaleej Building ( Mujamathu Al-Khaleej)

Opp. King Fahd Road, Olaya

Riyadh - Saudi Arabia

Tel: +966 1121 70008

Technical Support:

+966 1121 70009

General Inquiries: info.sa@ dlinkmea.com

Tech Support: support.sa@ dlinkmea.com

Pakistan

Islamabad Ofce:

61-A, Jinnah Avenue, Blue Area,

Suite # 11, EBC, Saudi Pak Tower,

Islamabad - Pakistan

Tel.: +92-51-2800397, 2800398

Fax: +92-51-2800399

Karachi Ofce:

D-147/1, KDA Scheme # 1,

Opposite Mudassir Park, Karsaz Road,

Karachi – Pakistan

Phone: +92-21-34548158, 34326649

Fax: +92-21-4375727

Technical Support: +92-21-34548310, 34305069

General Inquiries: [email protected]

Tech Support: [email protected]

You can nd software updates and user documentation on the D-Link website.

Tech Support for customers in

DHP-W220AV 7

ENGLISH

TECHNICAL SUPPORT

Iran

Unit 5, 5th Floor, No. 20, 17th Alley , Bokharest

St. , Argentine Sq. ,

Tehran IRAN

Postal Code : 1513833817

Tel: +98-21-88880918,19

+98-21-88706653,54

General Inquiries: [email protected]

Tech Support: [email protected]

Morocco

M.I.T.C

Route de Nouaceur angle RS et CT 1029

Bureau N° 312 ET 337

Casablanca , Maroc

Phone : +212 663 72 73 24

Email: [email protected]

Lebanon RMA center

Dbayeh/Lebanon

PO Box:901589

Tel: +961 4 54 49 71 Ext:14

Fax: +961 4 54 49 71 Ext:12

Email: [email protected]

Bahrain

Technical Support: +973 1 3332904

Kuwait:

Technical Support: + 965 22453939 / +965

22453949

Türkiye

Büyükdere Cad. Ferro Plaza No:155

D: 1 K: 1 Zincirlikuyu / Istanbul

Tel: +90 (212) 289-56-59

Email: [email protected]

לארשי

רטנס ןולטמ

20 םימישגמה 'חר

7060 ד"ת ,49348 ת"פ ,ןולטמ תירק

03-9215173 :לט

073-7962797 :לט

[email protected] :יללכ ל"אוד

[email protected] :הכימת ל"אוד

DHP-W220AV

РУССКИЙ

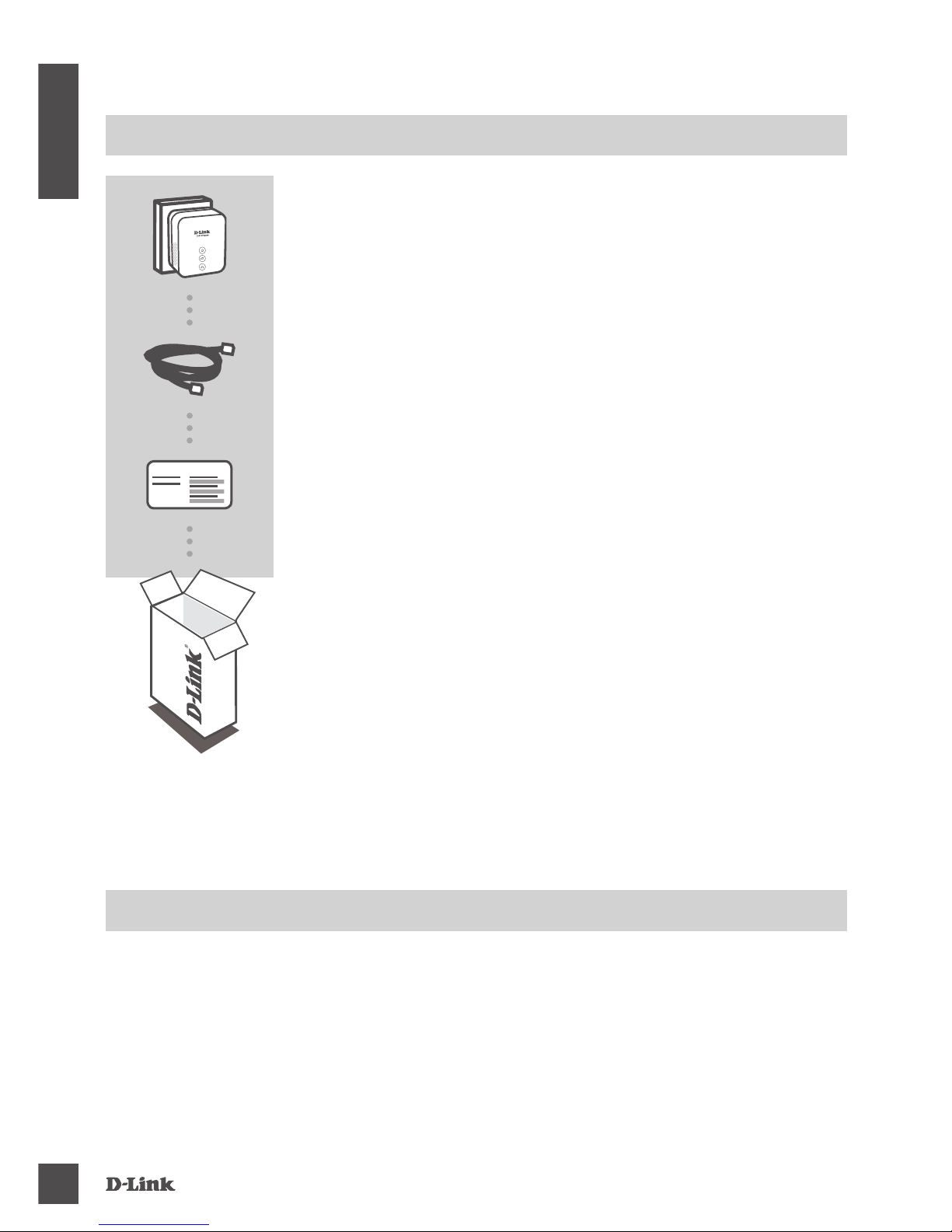

КОМПЛЕКТ ПОСТАВКИ

MINI EXTENSOR WIRELESS N150 POWERLINE AV 200MBPS

DHP-W220AV

Если что-либо из перечисленного отсутствует, обратитесь к

поставщику.

ETHERNET-КАБЕЛЬ 5 КАТЕГОРИИ

КАРТА С НАСТРОЙКАМИ БЕСПРОВОДНОЙ СЕТИ

СОДЕРЖИТ ИНФОРМАЦИЮ О БЕСПРОВОДНОЙ СЕТИ

ПО УМОЛЧАНИЮ

• Широкополосное Интернет-соединение

• Сеть Powerline

• Смартфон, планшетный компьютер или компьютер с Wi-Fi

• Web-браузер:

• Internet Explorer 8, Firefox 12, Chrome 20, Safari 4 или выше

СИСТЕМНЫЕ ТРЕБОВАНИЯ

Wi-Fi Conguration Note

DHP-W220AV 9

РУССКИЙ

УСТАНОВКА

УСТАНОВКА УСТРОЙСТВА

Перед настройкой DHP-W220AV, убедитесь, что все участки создаваемой сети Powerline являются

частью одной электрической цепи. Схема, расположенная ниже, является примером сети Powerline:

Шаг 1

Убедитесь, что устройство HomePlug AV подключено к розетке

питания, находящейся поблизости от кабельного или DSL-модема,

и к сети.

Шаг 3

Подключите входящий в комплект поставки Ethernet-кабель к

порту LAN на DHP-W220AV и к порту компьютера. Также можно

подключиться к DHP-W220AV по беспроводной сети, используя

информацию с карты настройки Wi-Fi.

Теперь Ваш компьютер и DHP-W220AV подключены. Пожалуйста, обратитесь к Мастеру

установки на следующей странице, чтобы подключить DHP-W220AV к существующей сети

Powerline.

КОМНАТА A

Устройство

HomePlug AV

МодемИнтернет

Шаг 2

В другой комнате подключите DHP-W220AV к розетке в том

месте, где необходимо расширить сеть.

КОМНАТА A КОМНАТА B КОМНАТА C

DHP-W220AV DHP-W220AV

Устройство

HomePlug AV

МодемИнтернет Ноутбук Ноутбук

iPad iPad

КОМНАТА B

DHP-W220AV Ноутбук

iPad

DHP-W220AV

Ноутбук

DHP-W220AV

РУССКИЙ

Шаг 1

Откройте Web-браузер и перейдите на http://192.168.0.50.

Шаг 2

Выберите admin в качестве Username (Имя пользователя) и оставьте поле Password

(Пароль), затем нажмите Login (Войти).

Шаг 3

Нажмите SETUP WIZARD (Мастер установки) на исходной странице и следуйте инструкциям,

чтобы настроить DHP-W220AV.

Шаг 4

Когда появится запрос, нажмите кнопку Simple Connect на устройстве на 2 секунды, чтобы

подключить его к DHP-W220AV.

Примечание: Если Вы еще не защитили сеть Powerline, то потребуется настроить

безопасность для всех устройств Powerline. Выполните следующие шаги для каждого

устройства: нажмите кнопку Simple Connect на DHP-W220AV, затем нажмите кнопку Simple

Connect на устройстве Powerline в течение 2 минут.

Шаг 5

Следуйте инструкциям Мастера установки, чтобы настроить сеть Powerline. Нажмите Save

(Сохранить), чтобы завершить настройку. Для получения более подробной информации,

пожалуйста, обратитесь к руководству пользователя.

УСТАНОВКА

МАСТЕР УСТАНОВКИ

Tabla de contenidos

Idiomas:

Otros manuales de Extensor de D-Link

D-Link

D-Link DHP-W310AV Manual de usuario

D-Link

D-Link DHP-W307AV Manual de usuario

D-Link

D-Link DAP-1320 Manual de usuario

D-Link

D-Link DAP-1520 Manual de usuario

D-Link

D-Link DHP-W310AV Manual de usuario

D-Link

D-Link DAP-1610 Manual de usuario

D-Link

D-Link DAP-1520 Manual técnico

D-Link

D-Link DAP-1360 Manual de usuario

D-Link

D-Link DAP-1320 Manual de usuario

D-Link

D-Link DAP-X1870 Manual de usuario

D-Link

D-Link DAP-1320 Guía de referencia

D-Link

D-Link DHP-W310AV Manual de usuario

D-Link

D-Link DAP-1320 Manual de usuario

D-Link

D-Link POWERLINE DHP-W313AV Manual de usuario

D-Link

D-Link DAP-1330 Manual de usuario

D-Link

D-Link DAP-1755 Manual de usuario

D-Link

D-Link DAP-1320 Manual de usuario

D-Link

D-Link DAP-1955 Manual de usuario

D-Link

D-Link DAP-1620 Manual de usuario

D-Link

D-Link DCH-M225 Manual de usuario

D-Link

D-Link DAP-1325 Manual de usuario

D-Link

D-Link DAP-X1860 Manual de usuario

D-Link

D-Link DAP-1610 Manual de usuario

D-Link

D-Link DAP-1620 Manual de usuario

Manuales populares de Extensor de otras marcas

SY HDBT-60T Manual de usuario

Appsys ProAudio

Appsys ProAudio ADX-16 Manual de usuario

Atlona

Atlona RS232 Manual de usuario

IDK

IDK OPF-TH1000-A Manual de usuario

Enable-IT

Enable-IT 824WP Manual de usuario

Worx

Worx Landroid RadioLink WA0864 Hoja de especificaciones

TP-Link

TP-Link TL-WA730RE Manual de usuario

Camplex

Camplex CMX-HDMI-SFPL Manual de usuario

SC&T

SC&T HE03-4K Manual de usuario

Marmitek

Marmitek MegaView70 Manual de usuario

Samsung

Samsung SCS-26UC4 Manual de usuario

Foxun

Foxun SX-GES24 Manual de usuario

MuxLab

MuxLab 500771 Manual de usuario

foxunhd

foxunhd SX-AEX01 Manual de usuario

TERK Technologies

TERK Technologies LFIRX2 Manual de usuario

Devolo

Devolo Audio Extender Manual

Edimax

Edimax EW-7438RPn V2 Manual de usuario

Shinybow USA

Shinybow USA SB-6335T5 Manual de usuario
