Commax CIOT-D20P Manual de usuario

Contens

2

1. Part Names

2. Wiring and Installation

3. Package Contents

4. Specification

3

1. Part Names

No. Contents No. Contents

1 MIC 6 Reset button (Press the button for 5 sec, You can initialize status of Camera

2 LED&CDS

7 Contact Port (Door Release)

3 Camera

4 Speaker

8 PoE

5 Call button

4

2. Wiring and Installation

①Fix a bracket on a wall with screws

②Connect UTP and Door release cable on the back side of a door camera

③Tighten a screw at the rear side of camera. *Overtightening may cause the O-ring to break.

④Put a Door camera unit into a wall bracket.

⑤Tighten a screw at the top side of a door camera.

5

*UTP & Contact Port Pin description

No. Color Contents

1 Red VCC 12V

2 Brown GND

3 Orange NC(1)

4 Yellow NO(1)

5 Green COM(1)

6 Blue NC(2)

7 Violet NO(2)

8 White COM(2)

1 TX+

2 TX-

3 RX+

4 POE+

5 POE +

6 RX-

7 POE-

8 POE-

6

3. Package Contents

7

4. Specification

Model

Spec CIOT-D20P

Wiring UTP (CAT.5e)

Voltage INPUT : PoE DC 36V ~ 54V

Power Consumption Standby :3W , Max :10W

Transmission Audio : VoIP(SIP Standard)

Wiring & Distance UTP (CAT.5e) Standard 70m

Temperature -10℃∼+40℃

Video H.264

Mount Type Surface

Angle 90˚

OS Linux

Fixel 2Mega Pixel FHD

Certification IP67

Dimension (mm) 59(W) X 164(H) X 42.1(D)

Tabla de contenidos

Otros manuales de Sistema de intercomunicación de Commax

Commax

Commax LOBBYPHONE CIOT-L20M2 Manual de usuario

Commax

Commax CDV-40NM Manual de usuario

Commax

Commax DRC-MSB Manual de usuario

Commax

Commax DR-2PN Manual de usuario

Commax

Commax DR-2L Manual de usuario

Commax

Commax CDV-43N Manual de usuario

Commax

Commax DP-LA101M Manual de usuario

Commax

Commax CIOT-24XM Manual de usuario

Commax

Commax CDV-40Q Manual de usuario

Commax

Commax DRC-nAC2 Manual de usuario

Commax

Commax CDV-50AM Manual de usuario

Commax

Commax CDV-70KR3 Manual de usuario

Commax

Commax CDV-704MHA Manual de usuario

Commax

Commax DRC-OSC Manual de usuario

Commax

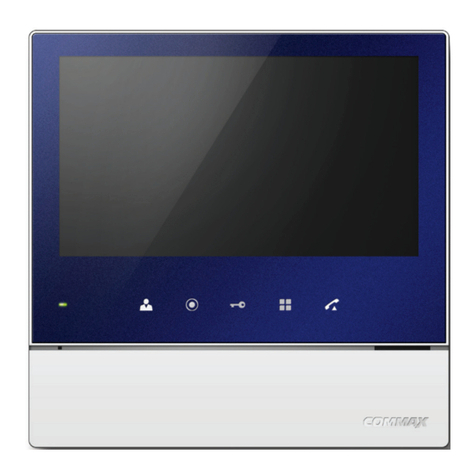

Commax Fineview CDV-70H Manual de usuario
