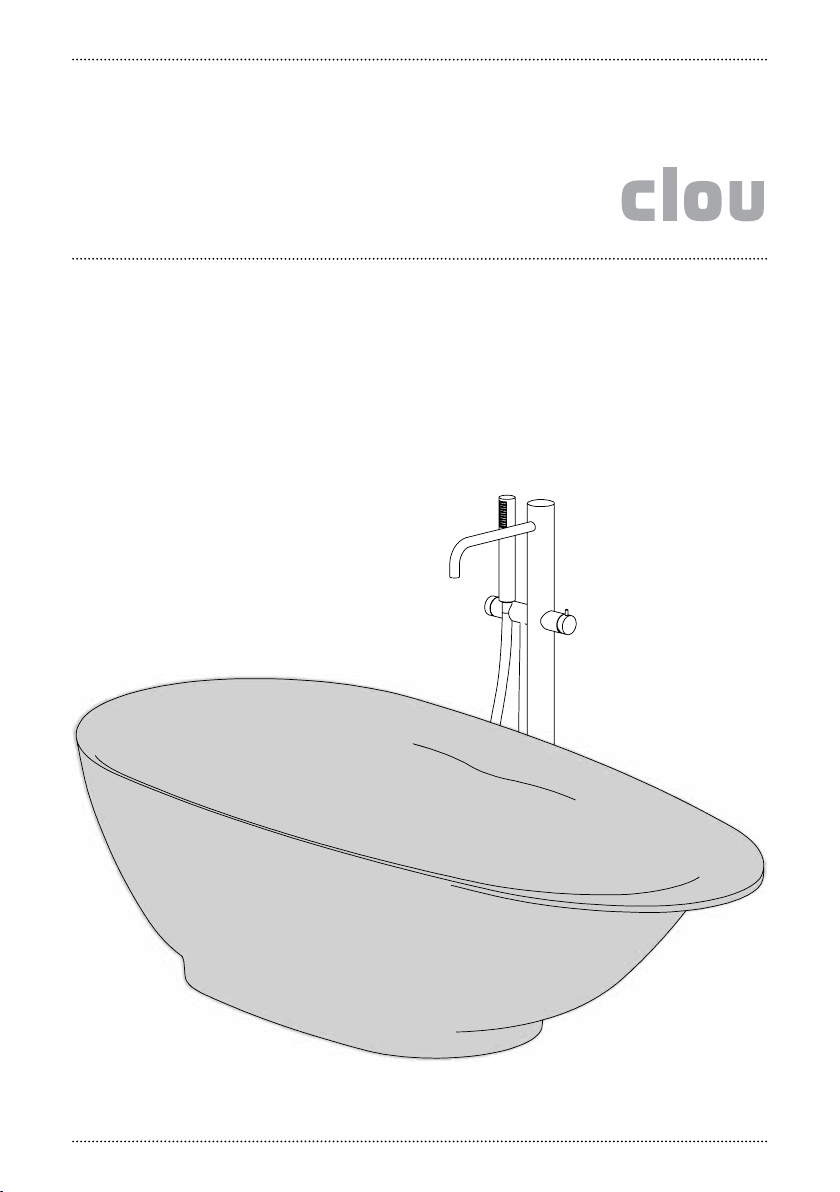

Clou first CL/05.08010 Manual de usuario
first_freestanding bathtub
CL/05.13010, CL/05.08010
Montage instructies
Installation Instructions
Notice de montage
Montageanweisungen
bath findings
- Alvorens de montage te beginnen moet de volledig-
heid van de levering gecontroleerd worden. Tevens
moet ook op transportschade gecontroleerd wor-
den, te late schademeldingen (> 1 dag na levering)
worden niet aanvaard.
- Clou behoudt zich het recht voor technische en op-
tische wijzigingen aan te brengen t.o.v. afgebeelde
producten.
- Door wijzigingen in de productie kan het zijn dat
gegeven afmetingen niet meer correct zijn. Alle
vermelde afmetingen in deze handleiding dienen
te worden geverifieerd alvorens de actie uit te
voeren.
- Clou b.v. kan niet verantwoordelijk worden gesteld voor de gevolgen van onaange-
past gebruik, onaangepast transport of beschadigingen veroorzaakt door tussenop-
slag.
- De van toepassing zijnde garantievoorwaarden gelden steeds.
- De montage dient uitgevoerd te worden door 3 personen waarvan minstens één
vakkundig opgeleid persoon.
- Alle maten zijn in mm.
- Before starting with the mounting check whether
the delivery is complete. At the same time the deli-
very should be checked for damage due to trans-
portation, damage reports that are too late (> 1 day
after delivery) will not be accepted.
- Clou reserves the right to introduce technical and
visual changes with respect to the depicted images.
- Due to changes in production it is possible that
given dimensions are no longer correct. All menti-
oned dimensions in this manual should be verified
before executing the action.
- Clou b.v. can not be held responsible for the results
of improper use, improper transportation or any
damage caused during interim storage.
- The current terms of guarantee are always valid.
- The installation has to be performed by at least 3 persons of whom at least one
should be a skilled professional.
- all dimensions are in mm.
NL
GB
- Avant de procéder au montage, veuillez contrôler
si l’article livré est complet. Veuillez aussi contrôler
des dommages éventuels causés par le transport,
nous n’acceptons pas de réclamations dues à des
dégâts causés par le transport au-delà de 1 jour
après livraison.
- Clou se réserve le droit pour tout changement tech-
nique ou optique par rapport à la photo représen-
tant le produit.
- Des changements de production peuvent faire
en sorte que les dimensions affichées ne corres-
pondent plus, nous vous prions de vérifier avant de
procéder à toute action.
- Clou BV ne peut être tenu responsable pour usage non approprié des articles, trans-
port inadéquat ou dommage causés à votre entrepôt en attente de livraison.
- Les conditions de garanties en vigueur restent toujours valables.
- Le montage doit être effectué par 3 personnes dont une au moins soit un corps de
métier.
- Toutes les mesures affichées sont en mm.
- Bevor Sie die Montage durchführen, kontrollieren
Sie bitte wenn der gelieferte Artikel vollständig ist.
Auch kontrollieren Sie mögliche durch den Trans-
port verursachte Schäden, wir akzeptieren keine
Beschwerden auf Schäden nach 1 Tag nach Liefe-
rung.
- Clou behält sich das Recht vor, die technische und
Sichtbarmachungsänderungen in Bezug auf die
bildlich dargestellten Bilder vorzustellen.
- Wegen der Änderungen in der Produktion ist es
möglich, dass gegebene Maße nicht mehr korrekt
sind. Vor der Durchführung der Tätigkeit alle erwä-
hnten Maße in diesem Handbuch sollten überprüft
werden.
- Clou b.v. kann nicht verantwortlich gehalten werden für die Resultate des unsach-
gemäßen Gebrauches, unsachgemäßen Transportes oder irgendeines Schadens, die
während der Zwischenlagerung verursacht werden.
- Die gegenwärtigen Ausdrücke der Garantie sind immer gültig.
- Die Installation muss von mindestens 3 Personen durchgeführt werden, von denen
man mindestens ein erfahrener Fachmann sein sollte.
- alle Maße sind in Millimeter.
DE
FR
Inhoud levering:
Content of delivery:
Contenu de la livraison:
Inhalt der Anlieferung:
Benodigd gereedschap:
Required tools:
Outils requis:
Erforderliche Werkzeuge:
Tijdensde installatie moet men voorkomen dat het oppervlak
van het product beschadigd raakt door harde voorwerpen
op het product te leggen.
During installation one has to prevent damaging the surface
of the product due to placing hard objects on the product.
Pendant l’installation on doit empêcher endommager la
surface du produit dû à placer des objets durs sur le pro-
duit.
Während der Installation muss man Schädigung verhindern
der Oberfläche des Produktes, das zur Platzierung der harten
Gegenstände auf das Produkt passend ist.
Gebruiksvoorschriften:
zie ook de onderhoudsvoorschriften op www.clou.nl
User’s instructions:
See also the maintenance guides at www.clou.nl
Instructions d’utilisation:
Voyer aussi les instructions de maintenance sur www.clou.nl
Gebrauchsanweisungen:
Sehen Sie auch die Wartungsanweisungen am www.clou.nl
111
500
880
367
90
55 470
490
700
1820
820
Par
t
1
2
3
4
5
6
7
8
9
10
11
12
13
14
drain cap
O-ring drain cap
drain screw
bottom cap
sealing foam bottom cap
main sealing rubber
trap body 1
O-ring trap
trap body 2
O-ring sewer connection
sewer connection cap
flexible tube
O-ring overflow cap
overflow cap
14
13
8
9
10
11
12
1
2
3
4
6
5
7
1_
Bepaal de positie van de afvoer
van het bad.
Decide on the position of the
drain of the bathtub.
Décider la position du bonde
de la baignoire.
Entscheiden Sie auf der Posi-
tion des Abflusses der Bade-
wanne.
2_
Voorzie op deze plek een uit-
sparing in de vloer, 350 x 350
mm breed en 120 mm diep.
Make at this position a cut-
away in the floor, 350 x 350
mm wide, 120 mm deep.
Faire à cette position un coupé
dans le plancher, 350 x 350
millimètres de large, 120 milli-
mètres de profond.
Bilden Sie in dieser Position ein
Schnitt im Fußboden, 350 x 350
Millimeter breit, 120 Millimeter
tief.
120
350
350
700
1820
820

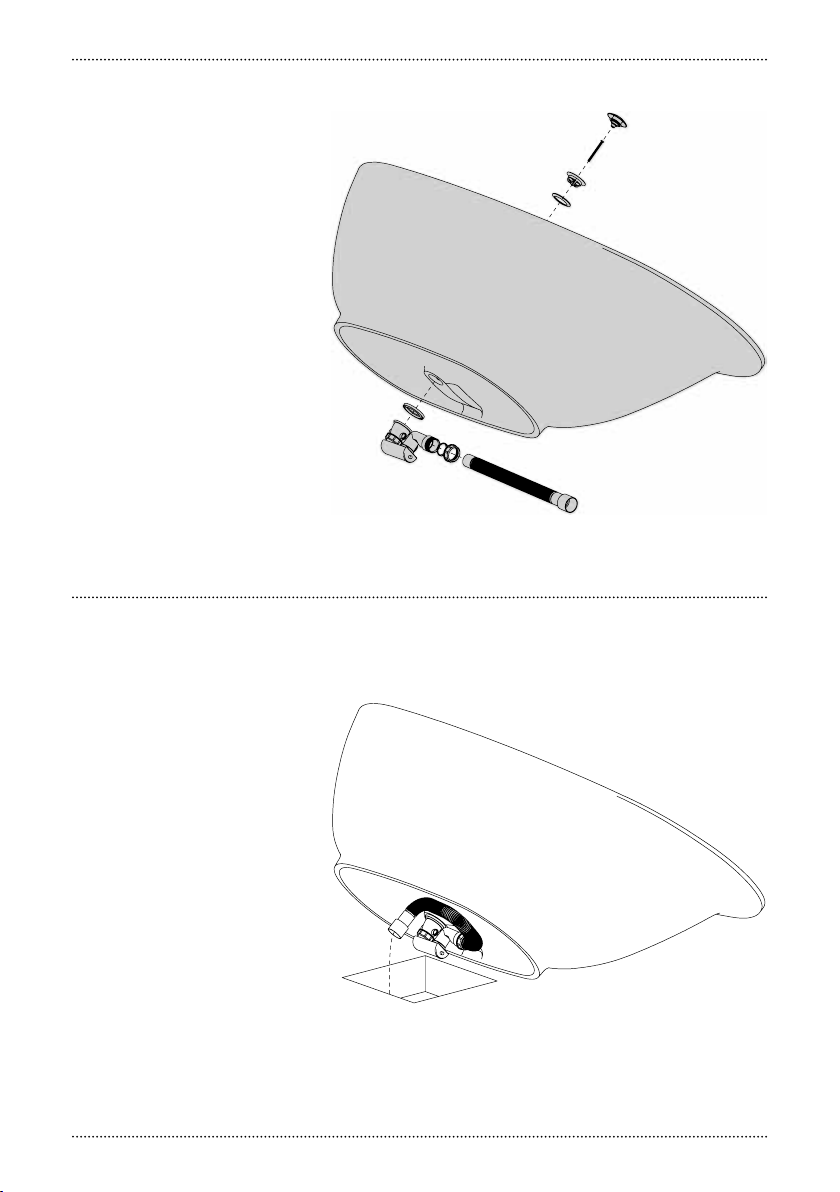

3_
Bevestig de afvoer (inbegrepen)
in het bad. Gebruik de explo-
sietekening op p. 6 om alles
correct te installeren.
Mount the drain (included) in
the bathtub. Use the exploded
view on p. 6 to assemble the
trap correctly.
Fixer la bonde (inclus) dans
le baignoire. Employer la vue
éclatée sur p. 6 pour assembler
le siphon correctement.
Befestigen Sie den Ablauf (im
Lieferumfang enthalten) am
Badewanne. Verwenden Sie die
Explosionzeichnung über P. 6,
um die Siphon richtig zusam-
menzubauen.
4_
Sluit de sifon aan op de afvoer-
leiding.
Install the trap to the waste
pipe.
Fixer le siphon à la décharge
d’eau.
Befestigen Sie den Siphon an
der Abflussleitung.
5_
Controleer of de afvoer en sifon
correct zijn aangesloten. Be-
vestig vervolgens het bad aan
de vloer met siliconenkit op de
rand.
Check wether the drain and
trap are installed correctly.
Then fixate the bathtub to the
floor with chaulk on the edge.
Vérifier si le bonde et le siphon
sont installés correctement.
Fixer alors la baignoire au
plancher avec du mastic sili-
cone sur le bord.
Überprüfen Sie ob der Abfluss
und die Siphon richtig ange-
bracht sind. Fixieren Sie dann
die Badewanne zum Fußboden
mit Silikone auf dem Rand.
6_
Installeer de kraan (niet in-
begrepen) op de vloer en sluit
deze aan op de waterleiding.
Install the tap (not included)
on the floor and connect it to
the water supply.
Installer le robinet (non inclus)
sur le plancher et le raccorder à
la conduite d’eau.
Befestigen Sie die Armatur
(nicht im Lieferumfang enthal-
ten) am Fußboden und schlie-
ßen Sie ihn an der Wasserlei-
tung an.
7_
